El documento habla sobre los diferentes tipos de discos duros, incluyendo sus características, fabricantes y conectores. Explica que existen discos duros SAS, SCSI, IDE, ATA, SATA y SATA 2, así como memorias flash y SD. También describe las diferencias entre SATA I, SATA II y SATA III en términos de velocidad de transferencia.

1. GUIA DISCOS DUROS
3.2.1 Luego de observar las animaciones Flash mostradas en el aula realice un
resumen y desarrolle La siguiente pregunta: ¿Cuáles son las clases de Disco?
Deberá tener en cuenta los tipos de conexión, su Capacidad de
almacenamiento, Costos, fabricantes /Garantías, velocidad de transferencia
y si son mecánicos o no.
Tipos de discos duros que se conocen son, el disco duro SAS, el disco duro SCSI, el disco duro IDE,
ATA, PATA; así como el disco duro SATA y SATA 2. Y aquellos dispositivos externos como las
memorias flash, memorias sd, etc.
Actualmente ya podemos decir que existen una amplia variedad de discos duros para
computadora, mini computadoras, tablets, celulares, etc. Pero existen de variados componentes,
medidas y capacidades. Incluye ha discos conocidos como memorias externas como las
concentradas mediante USB, micros sd.
¿Si un cliente le informa que desea ampliar su capacidad de almacenamiento
que debería verificar antes de dar su opinión, Enumere 3 respuestas.
1) ver la capacidad de su disco duro y cuanto espacio ocupa y cuanto tiene disponible también
verificar si la tarjeta madre es de sata o ata
2) si su pc es una computador fijo se le procera a comprar un disco duro de igual o más espacio
según el gusto del cliente
3) si es un computador portátil solamente se le procede a cambiar el disco duro actual por uno
con más espacio de almacenamiento
Qué diferencia existe entre SATA I, SATA II, SATA III
SATA I (1.x revisión) interfaz, formalmente conocida como SATA 1.5 GB/s, es la primera generación
de la interfaz SATA funcionando a1, 5GB/s. El rendimiento de ancho de banda, que es soportado
por la interfaz, es de hasta 150MB/s
SATA II (versión 2.x) interfaz, formalmente conocida como SATA 3 GB/s, es la segunda generación
de la interfaz SATA funcionando a3, 0GB/s. El rendimiento de ancho de banda, que es soportado
por la interfaz, es de hasta 300MB/s.

2. SATA III (versión 3.x) interfaz, formalmente conocida como SATA 6GB/s, es la tercera generación
de la interfaz SATA funcionando a6.0GB/s. El rendimiento de ancho de banda, que es soportado
por la interfaz, es de hasta 600MB/s. Esta interfaz es compatible con la interfaz de 3 GB/s SATA.
Las especificaciones SATA II proporcionan compatibilidad para funcionar en los puertos SATA I.
Las especificaciones SATA III proporcionan compatibilidad con versiones anteriores para funcionar
en los puertos SATA II y SATA I. Sin embargo, la velocidad máxima de la unidad será más lenta
debido a las limitaciones de velocidad del puerto.
Un cliente le solicita que usted le instale una unidad óptica que cuenta con
un cable de conexión de 80 Hilos y usted observa que la motherboard no
tiene conectores para ese tipo de conexión pero cuenta con 4 conectores
SATA, que deberá decirle usted al cliente y cuál sería su recomendación?
Lo que le recomendaría a mi cliente que cambiaría esa unidad óptica ya que la Motherboard no
tiene conexión IDE cambiar una unidad óptica con una sata.
3.3 Actividades de apropiación del conocimiento (Conceptualización y
Teorización).
3.3.1 Luego de leer el material “Tipos de discos Duros” Con mi grupo de
trabajo, debato las siguientes preguntas
¿Un PC o Portátil puede funcionar sin disco duro?, Sustente su respuesta
Las computadoras prenden sin el disco duro pero solo podrás visualizar el Setup de la máquina si
deseas ingresar al sistema operativo tendrás que adaptar el disco.
¿Qué tipo de disco Duro es más resistente a golpes o movimientos bruscos y
no tiene mecanismos internos?
Un MAXTOR o WD Caviar (Wester Digital) o cualquier otro del mercado sin importar sus RPM
¿Cuál disco Duro tiene mejor transferencia de Datos los discos mecánicos o lo
que no tienen Mecanismos?, justifique su respuesta.
(resistencia, calidad, precio, duración) serían los SEAGATE, se calientan poco y son silenciosos,
también están los Toshiba pero son especialistas (no los recomiendo), estan los Western digital
también que aguantan mucha batalla, ahora, la capacidad tú la elijes, pero también revisa la
interface, si tu computadora aguanta SATA II consigue un SATAII , aquí uno te dijo que los ATA...

3. los ATA son los IDE y son 300% más lentos a los SATA II, mídete un poco con las capacidades... hay
virus que friegan el disco duro y no creo quieras perder un disco duro de 1Terabyte, es mejor uno
de 320 gb para sistema y el de terabyte para archivos,
¿Se Puede realizar una conexión en caliente “Hot Plug” con un Disco Duro
IDE? Justifique su respuesta y enumere 4 periféricos que tengan conexión
Hot Plug.
Las computadoras son capaces de acceder y utilizar una variedad de diferentes tipos de unidades
de disco duro , incluyendo IDE, intercambiables en caliente SATA y discos duros externos. Un
dispositivo de intercambio en caliente es uno que puede conectar y desconectar desde el
ordenador sin necesidad de reiniciar el disco duro primero . Si bien no se puede intercambiar en
caliente normalmente un disco duro IDE , usted puede comprar una caja especial que hará que su
unidad IDE intercambiables en caliente .
3.4 Actividades de transferencia del conocimiento.
3.4.1 Construya un nuevo equipo de trabajo e intercambie experiencias con
los otros equipos de trabajo, ¿Qué problemas se presentaron en el
reconocimiento de los tipos de discos Duros?
Algunos compañeros ya tenían experiencial abrirlos y desarmarlos pero a la hora de armarlos
presentaron problemas por suerte ya eran discos duros sin función en otro caso se hubiesen
dañado dichos disco
3.4.4Enumere por lo menos 6 Fabricantes reconocidos de discos duros.
Discos duros Seagate
• Discos Maxtor
• Discos Western Digital
• Discos duros Quantum
• Discos duros Fujitsu
• Discos duros Toshiba
• Discos duros Hitachi
• Discos Samsung
• Discos IBM

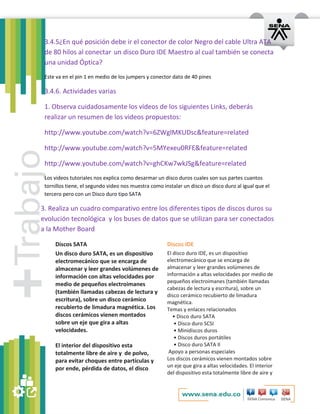

4. 3.4.5¿En qué posición debe ir el conector de color Negro del cable Ultra ATA
de 80 hilos al conectar un disco Duro IDE Maestro al cual también se conecta
una unidad Óptica?
Este va en el pin 1 en medio de los jumpers y conector dato de 40 pines
3.4.6. Actividades varias
1. Observa cuidadosamente los vídeos de los siguientes Links, deberás
realizar un resumen de los videos propuestos:
http://www.youtube.com/watch?v=6ZWglMKUDsc&feature=related
http://www.youtube.com/watch?v=5MYexeu0RFE&feature=related
http://www.youtube.com/watch?v=ghCKw7wkJSg&feature=related
Los videos tutoriales nos explica como desarmar un disco duros cuales son sus partes cuantos
tornillos tiene, el segundo video nos muestra como instalar un disco un disco duro al igual que el
tercero pero con un Disco duro tipo SATA
3. Realiza un cuadro comparativo entre los diferentes tipos de discos duros su
evolución tecnológica y los buses de datos que se utilizan para ser conectados
a la Mother Board
Discos SATA Discos IDE
Un disco duro SATA, es un dispositivo
electromecánico que se encarga de
almacenar y leer grandes volúmenes de
información con altas velocidades por
medio de pequeños electroimanes
(también llamadas cabezas de lectura y
escritura), sobre un disco cerámico
recubierto de limadura magnética. Los
discos cerámicos vienen montados
sobre un eje que gira a altas
velocidades.
El interior del dispositivo esta
totalmente libre de aire y de polvo,
para evitar choques entre partículas y
por ende, pérdida de datos, el disco
El disco duro IDE, es un dispositivo
electromecánico que se encarga de
almacenar y leer grandes volúmenes de
información a altas velocidades por medio de
pequeños electroimanes (también llamadas
cabezas de lectura y escritura), sobre un
disco cerámico recubierto de limadura
magnética.
Temas y enlaces relacionados
• Disco duro SATA
• Disco duro SCSI
• Minidiscos duros
• Discos duros portátiles
• Disco duro SATA II
Apoyo a personas especiales
Los discos cerámicos vienen montados sobre
un eje que gira a altas velocidades. El interior
del dispositivo esta totalmente libre de aire y

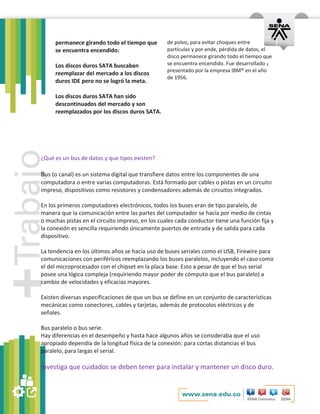

5. permanece girando todo el tiempo que
se encuentra encendido.
Los discos duros SATA buscaban
reemplazar del mercado a los discos
duros IDE pero no se logró la meta.
Los discos duros SATA han sido
descontinuados del mercado y son
reemplazados por los discos duros SATA.
de polvo, para evitar choques entre
partículas y por ende, pérdida de datos, el
disco permanece girando todo el tiempo que
se encuentra encendido. Fue desarrollado y
presentado por la empresa IBM® en el año
de 1956.
¿Qué es un bus de datos y que tipos existen?
Bus (o canal) es un sistema digital que transfiere datos entre los componentes de una
computadora o entre varias computadoras. Está formado por cables o pistas en un circuito
impreso, dispositivos como resistores y condensadores además de circuitos integrados.
En los primeros computadores electrónicos, todos los buses eran de tipo paralelo, de
manera que la comunicación entre las partes del computador se hacía por medio de cintas
o muchas pistas en el circuito impreso, en los cuales cada conductor tiene una función fija y
la conexión es sencilla requiriendo únicamente puertos de entrada y de salida para cada
dispositivo.
La tendencia en los últimos años se hacía uso de buses seriales como el USB, Firewire para
comunicaciones con periféricos reemplazando los buses paralelos, incluyendo el caso como
el del microprocesador con el chipset en la placa base. Esto a pesar de que el bus serial
posee una lógica compleja (requiriendo mayor poder de cómputo que el bus paralelo) a
cambio de velocidades y eficacias mayores.
Existen diversas especificaciones de que un bus se define en un conjunto de características
mecánicas como conectores, cables y tarjetas, además de protocolos eléctricos y de
señales.
Bus paralelo o bus serie.
Hay diferencias en el desempeño y hasta hace algunos años se consideraba que el uso
apropiado dependía de la longitud física de la conexión: para cortas distancias el bus
paralelo, para largas el serial.
Investiga que cuidados se deben tener para instalar y mantener un disco duro.

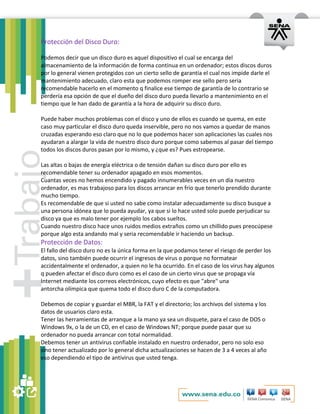

6. Protección del Disco Duro:
Podemos decir que un disco duro es aquel dispositivo el cual se encarga del
almacenamiento de la información de forma continua en un ordenador; estos discos duros
por lo general vienen protegidos con un cierto sello de garantía el cual nos impide darle el
mantenimiento adecuado, claro esta que podemos romper ese sello pero seria
recomendable hacerlo en el momento q finalice ese tiempo de garantía de lo contrario se
perdería esa opción de que el dueño del disco duro pueda llevarlo a mantenimiento en el
tiempo que le han dado de garantía a la hora de adquirir su disco duro.
Puede haber muchos problemas con el disco y uno de ellos es cuando se quema, en este
caso muy particular el disco duro queda inservible, pero no nos vamos a quedar de manos
cruzadas esperando eso claro que no lo que podemos hacer son aplicaciones las cuales nos
ayudaran a alargar la vida de nuestro disco duro porque como sabemos al pasar del tiempo
todos los discos duros pasan por lo mismo, y ¿que es? Pues estropearse.
Las altas o bajas de energía eléctrica o de tensión dañan su disco duro por ello es
recomendable tener su ordenador apagado en esos momentos.
Cuantas veces no hemos encendido y pagado innumerables veces en un día nuestro
ordenador, es mas trabajoso para los discos arrancar en frío que tenerlo prendido durante
mucho tiempo.
Es recomendable de que si usted no sabe como instalar adecuadamente su disco busque a
una persona idónea que lo pueda ayudar, ya que si lo hace usted solo puede perjudicar su
disco ya que es malo tener por ejemplo los cabos sueltos.
Cuando nuestro disco hace unos ruidos medios extraños como un chillido pues preocúpese
porque algo esta andando mal y seria recomendable ir haciendo un backup.
Protección de Datos:
El fallo del disco duro no es la única forma en la que podamos tener el riesgo de perder los
datos, sino también puede ocurrir el ingresos de virus o porque no formatear
accidentalmente el ordenador, a quien no le ha ocurrido. En el caso de los virus hay algunos
q pueden afectar el disco duro como es el caso de un cierto virus que se propaga vía
Internet mediante los correos electrónicos, cuyo efecto es que "abre" una
antorcha olímpica que quema todo el disco duro C de la computadora.
Debemos de copiar y guardar el MBR, la FAT y el directorio; los archivos del sistema y los
datos de usuarios claro esta.
Tener las herramientas de arranque a la mano ya sea un disquete, para el caso de DOS o
Windows 9x, o la de un CD, en el caso de Windows NT; porque puede pasar que su
ordenador no pueda arrancar con total normalidad.
Debemos tener un antivirus confiable instalado en nuestro ordenador, pero no solo eso
sino tener actualizado por lo general dicha actualizaciones se hacen de 3 a 4 veces al año
eso dependiendo el tipo de antivirus que usted tenga.

7. Pero no solo podemos proteger nuestros datos usando solo software sino puede ocurrir
también problemas de hardware ya que si el disco encuentra un fallo físico debemos
examinar los puntos físicos que están en la superficie del disco.
Investiga los fabricantes de discos duros y que diferencias existen entre ellos.
Seagate,Maxtor,Hitachi,Western Digital,Fujitsu,Recuperación de datos de
IBM,Samsung,Toshiba,Dell,MDT(MagneticDataTechnologies),Quantum,Cornice,Kalok,Con
ner,MicroScience,Rodime,Tandon,LaCie,iOmega,Conceptronic,PopCorn,Differo,Buffalo,M
emUp,BestBuy,,IcyBox,FreeCom,Transcend,Verbatim,Peekton,Iamm,Emtec,Kaiboer,Zoltar
,Woxter,HP,Apple,Asus,LG,Siemens,Fujitsu-
Siemens,Panasonic,MSI,Ahtec,Airis,Phoenix,Sony,Inves,Fuji,Philips,Etc.
La confrontación o la batalla se ha jugado entre los fabricantes Seagate, Hitachi y Western
Digital, por ser las marcas más usadas por Blackblaze se ha medido durante un año la tasa
anual de fallos, según marca y capacidad, así como modelo si estás pensando en comprar
un disco duro, puede servirte de referencia ara su servicio de copias de seguridad online, la
compañía Blackblaze utiliza 25.000 discos duros. Con tal cantidad de discos, se pueden
extraer interesantes conclusiones e información, como por ejemplo cuánto suelen durar los
discos duros y la diferencia en fiabilidad entre los discos duros de consumo y los dedicados
a ámbito profesional. Sin embargo, hoy Blackblaze ha decidido hablar de qué fabricantes
resultan ser los más fiables.
Las comparaciones se han establecido entre los fabricantes de discos duros Seagate, Hitachi
y Western Digital. Puede que te preguntes qué sucede con los Toshiba o los Samsung y el
caso es que la compañía dispone de algunos modelos pero no suficientes para extraer
conclusiones.
La empresa Blackblaze afirma que compra los discos duros menos caros pero que funcionen
bien, según los tests de estrés y su funcionamiento durante algunas semanas en
producción.
a compañía ha desglosado también la información por modelos de disco duro, con lo que si
no sabes cuál comprar te puede servir perfectamente como guía de referencia. Como
adelante te diremos que los Hitachi GST Deskstar 7K2000, 5K3000 y 7K3000 son los que
presentan menor tasa de fallo anual, oscilando dicho valor entre el 0.9 y el 1.1 %.
Por su lado, los Seagate Barracuda Green presentan un increíble 120 % de tasa de fallos
anuales, lo que se traduce en una vida media de 0.8 años. Si bien es cierto que siempre se
puede recurrir a hacer uso de la garantía del fabricante y conseguir así un disco duro
"refurbished", las tasas de fallo de los discos duros de Seagate sigue estando entre el 3.8 y
el 25.4 %.
En conclusion, la mayoría de los discos duros consiguió sobrevivir al menos 3 años. La
recomendación según estos datos sería considerar a la hora de comprar un nuevo disco
duro un Hitachi o un Western Digital que se mantuvieron como los de mejor calidad.
