Este documento presenta el diseño de un banco para el Centro León en República Dominicana. El banco tiene un diseño único de madera de pino con detalles en pintura gris y rojo. Se muestra en tres posiciones diferentes para observar exhibiciones o descansar. El diseño se inspiró en la obra "Brujo disfrazado de Pájaro" de Paul Giudicelli, con formas simétricas y ángulos fuertes similares. Se incluyen vistas, detalles y dimensiones del banco.

1. DISEÑO DE BANCO
CENTRO LEÓN
Raffaella Grisolia 15-0156

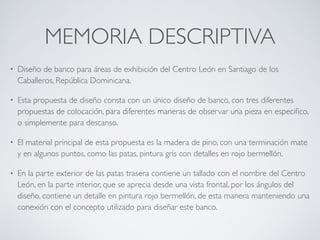

2. MEMORIA DESCRIPTIVA
• Diseño de banco para áreas de exhibición del Centro León en Santiago de los
Caballeros, República Dominicana.
• Esta propuesta de diseño consta con un único diseño de banco, con tres diferentes
propuestas de colocación, para diferentes maneras de observar una pieza en especifico,
o simplemente para descanso.
• El material principal de esta propuesta es la madera de pino, con una terminación mate
y en algunos puntos, como las patas, pintura gris con detalles en rojo bermellón.
• En la parte exterior de las patas trasera contiene un tallado con el nombre del Centro
León, en la parte interior, que se aprecia desde una vista frontal, por los ángulos del
diseño, contiene un detalle en pintura rojo bermellón, de esta manera manteniendo una
conexión con el concepto utilizado para diseñar este banco.

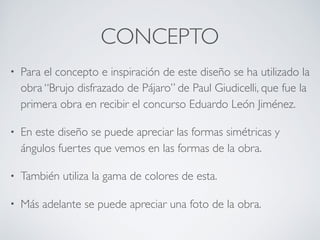

3. CONCEPTO
• Para el concepto e inspiración de este diseño se ha utilizado la
obra “Brujo disfrazado de Pájaro” de Paul Giudicelli, que fue la
primera obra en recibir el concurso Eduardo León Jiménez.
• En este diseño se puede apreciar las formas simétricas y
ángulos fuertes que vemos en las formas de la obra.
• También utiliza la gama de colores de esta.
• Más adelante se puede apreciar una foto de la obra.

4. Inspiración/ Concepto

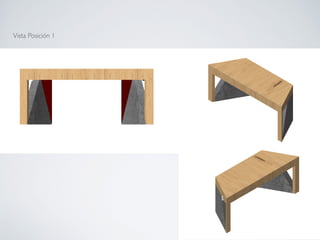

5. Vista Posición 1

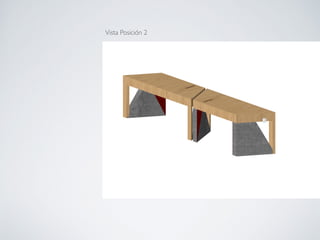

6. Vista Posición 2

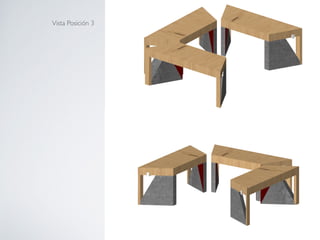

7. Vista Posición 3

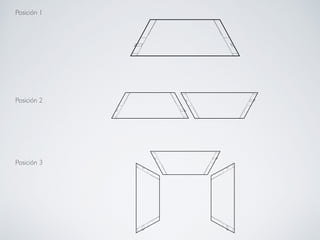

8. Posición 1
Posición 2
Posición 3

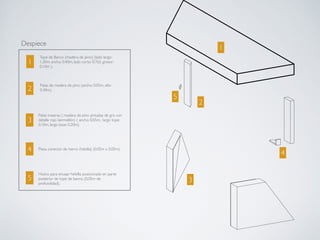

9. Despiece
1
2
3
4
5
1
2
3
4
5
Tope de Banco (madera de pino) (lado largo:
1.20m, ancho: 0.40m, lado corto: 0.765, grosor:
0.10m ).
Patas de madera de pino (ancho: 0.05m, alto:
0.40m).
Patas traseras ( madera de pino pintadas de gris con
detalle rojo bermellón) ( ancho: 0.05m, largo tope:
0.10m, largo base: 0.20m).
Pieza conector de hierro (hebilla) (0.05m x 0.05m)
Hueco para encajar hebilla, posicionado en parte
posterior de tope de banco. (0.05m de
profundidad).

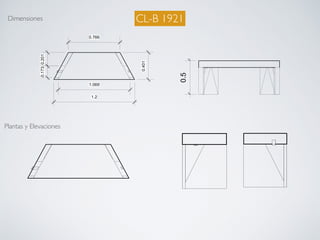

10. Dimensiones
Plantas y Elevaciones
CL-B 1921
