DISEÑO DE CABLE DE CONEXIÓN
UTP Y COAXIAL

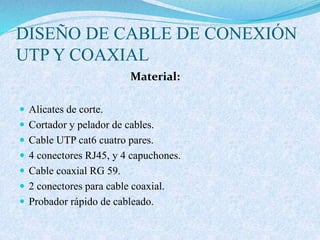

Material:
 Alicates de corte.
 Cortador y pelador de cables.
 Cable UTP cat6 cuatro pares.
 4 conectores RJ45, y 4 capuchones.
 Cable coaxial RG 59.
 2 conectores para cable coaxial.
 Probador rápido de cableado.

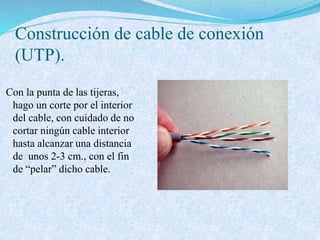

Construcción de cable de conexión
(UTP).
Con la punta de las tijeras,
hago un corte por el interior
del cable, con cuidado de no
cortar ningún cable interior
hasta alcanzar una distancia
de unos 2-3 cm., con el fin
de “pelar” dicho cable.

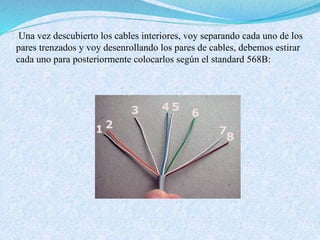

Una vez descubierto los cables interiores, voy separando cada uno de los
pares trenzados y voy desenrollando los pares de cables, debemos estirar
cada uno para posteriormente colocarlos según el standard 568B:

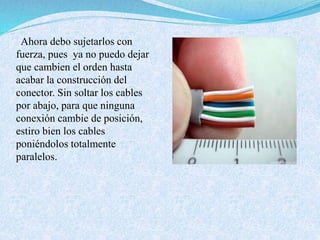

Ahora debo sujetarlos con
fuerza, pues ya no puedo dejar
que cambien el orden hasta
acabar la construcción del
conector. Sin soltar los cables
por abajo, para que ninguna
conexión cambie de posición,
estiro bien los cables
poniéndolos totalmente
paralelos.

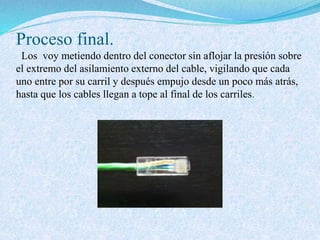

Proceso final.
Los voy metiendo dentro del conector sin aflojar la presión sobre
el extremo del asilamiento externo del cable, vigilando que cada
uno entre por su carril y después empujo desde un poco más atrás,
hasta que los cables llegan a tope al final de los carriles.

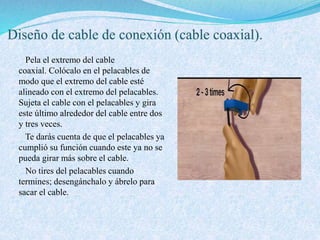

Pela el extremo del cable
coaxial. Colócalo en el pelacables de
modo que el extremo del cable esté
alineado con el extremo del pelacables.
Sujeta el cable con el pelacables y gira
este último alrededor del cable entre dos
y tres veces.
Te darás cuenta de que el pelacables ya
cumplió su función cuando este ya no se
pueda girar más sobre el cable.
No tires del pelacables cuando
termines; desengánchalo y ábrelo para
sacar el cable.

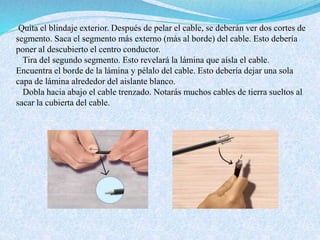

Quita el blindaje exterior. Después de pelar el cable, se deberán ver dos cortes de
segmento. Saca el segmento más externo (más al borde) del cable. Esto debería
poner al descubierto el centro conductor.
Tira del segundo segmento. Esto revelará la lámina que aísla el cable.
Encuentra el borde de la lámina y pélalo del cable. Esto debería dejar una sola
capa de lámina alrededor del aislante blanco.
Dobla hacia abajo el cable trenzado. Notarás muchos cables de tierra sueltos al
sacar la cubierta del cable.

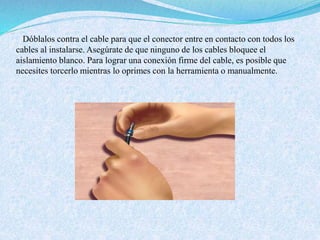

Dóblalos contra el cable para que el conector entre en contacto con todos los
cables al instalarse. Asegúrate de que ninguno de los cables bloquee el
aislamiento blanco. Para lograr una conexión firme del cable, es posible que
necesites torcerlo mientras lo oprimes con la herramienta o manualmente.

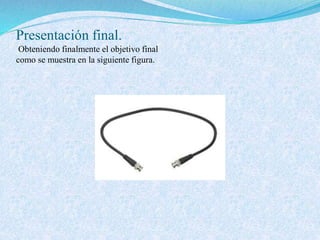

Presentación final.
Obteniendo finalmente el objetivo final
como se muestra en la siguiente figura.

Diseño de cables de conexión
