Este documento proporciona instrucciones detalladas para crear un cable cruzado categoría 5 con conectores RJ-45 en ambos extremos. Explica los materiales necesarios, los pasos para preparar y conectar los cables individuales dentro de los conectores, y las comprobaciones finales para garantizar que el cable funcione correctamente.

2. Estos son los materiales que son necesarios para poder hacer el cable
cruzado:
Tijeras de electrisista,herramientas de sin par, cable UTP categoría 5
de cuatro pares.

3. Y dos conectores RJ-45 (vemos la numeración de las conexiones
del 1-8)

4. Este es un de los 8 contactos de conector RJ45 ,con las cuchillas
de conexión a la izquierda, y el contacto a la derecha.

5. ...

6. En esta foto podéis ver el conector por dentro con los ocho carriles
correspondientes a los ocho conductores.

7. aquí he apretado 5 cuchillas para ver cómo conectarán con los
cables al crimpar. Contacto nº8 señalado por flecha morada, y
carril nº2 con un círculo verde. Este conector ya no lo usaré.

8. Foto del contacto-cuchilla nº1, tal como
viene en el conector (los otros 7 están
alineados detrás).

9. Empiezo: con la punta de las tijeras, a unos 5-6 cm.
del extremo, pellizco la funda, camisa o aislamiento
externo del cable, todo alrededor

10. y cuando está debilitada, tiro y
separo, dejando al descubierto

11. los cuatro pares de cables trenzados. Voy a
preparar el lado de conexión normal

12. desenrollo los cables, poniendo mucha
atención, hasta el borde de la camisa (una
vuelta más), y los coloco así: 1-blanco
pareja de naranja, 2-naranja, 3-blanco
pareja de verde, 4-azul

13. 5-pareja de azul, 6-verde, 7-blanco pareja de
marrón, 8-marrón, y los sujeto con fuerza; ya no
puedo dejar que cambien el orden hasta acabar la
construcción del conector

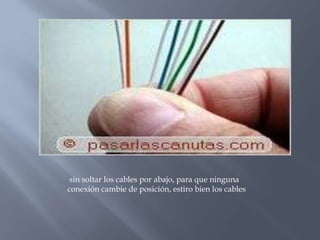

14. sin soltar los cables por abajo, para que ninguna
conexión cambie de posición, estiro bien los cables

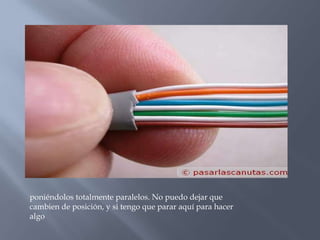

15. poniéndolos totalmente paralelos. No puedo dejar que
cambien de posición, y si tengo que parar aquí para hacer
algo

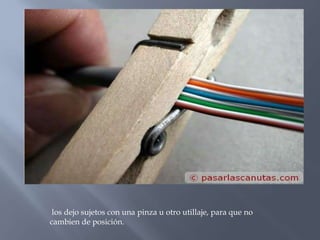

16. los dejo sujetos con una pinza u otro utillaje, para que no
cambien de posición.

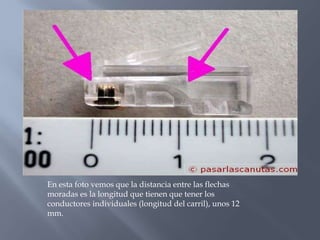

17. En esta foto vemos que la distancia entre las flechas
moradas es la longitud que tienen que tener los
conductores individuales (longitud del carril), unos 12
mm.

18. yo suelo cortar un poco más, unos 14-15 mm., porque
al meter los cables dentro del conector la camisa se
desplaza un poco

19. los voy metiendo dentro del conector, sin aflojar la presión sobre el
extremo de la camisa, vigilando que cada uno entre por su carril

20. y después empujo desde un poco más atrás, hasta que
los cables llegan a tope al final de los carriles, e
inmediatamente

21. sujetando el cable muy cerca del conector, apretando la camisa
gris sobre los cables interiores, para que no se desplacen, meto el
conector en la herramienta de crimpar

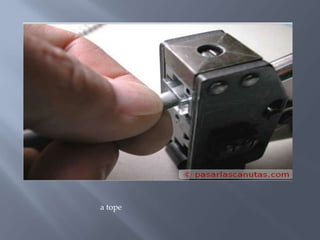

22. a tope

23. y cierro la herramienta, apretando fuertemente el
mango. El conector ya está fijado al cable.

24. Ahora compruebo que los cables siguen llegando hasta el
final de los carriles (ver flecha morada), más allá de las
cuchillas

25. compruebo también por el otro lado: la flecha
verde señala que la camisa gris está bien retenida
por la uña de plástico transparente

26. hago otra comprobación por arriba: todos los
cables llegan hasta el final, las cuchillas hacen
conexión perfecta, atravesando el aislante

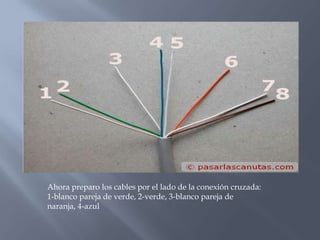

27. Ahora preparo los cables por el lado de la conexión cruzada:
1-blanco pareja de verde, 2-verde, 3-blanco pareja de
naranja, 4-azul

28. 5-blanco pareja de azul, 6-naranja, 7-blanco pareja de marrón, 8-
marrón. Los corto alineados, sujetando el extremo

29. también con una longitud de 14-15 mm

30. y repito las operaciones como con el otro conector. El
cable está acabado

31. Foto del conector RJ45 del cable cruzado del lado normal.
Repaso de la numeración y conexión de cada cable.

32. Foto del conector RJ45 del cable cruzado del lado cruzado.
Repaso de la numeración y conexión de cada cable

33. Foto de los dos conectores RJ-45 del cable cruzado

34. Ahora, si tengo un tester, para mayor seguridad, compruebo las
conexiones (en este caso 0,5 ohmios, depende de la longitud del
cable)

35. 1 con 3

36. 2 con 6

37. 3 con 1

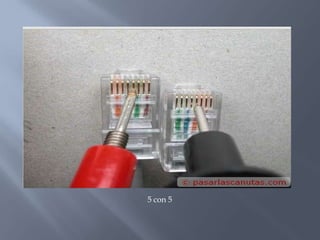

38. 5 con 5

39. 4 con 4

40. 6 con 2

41. 7 con 7 (sin foto), y 8 con 8. El cable se instaló después en
conexión de dos PC en red LAN Ethernet y está funcionando

42. 

44. Cruzado
Este tipo de cable se utiliza para conectar dos PC's entre si (como una
mini-LAN) o hubs o switch entre sí. Lo que lo diferencia del directo es
que como su propio nombre lo dice es cruzado, es decir, el blanco
naranja se intercambia con el blanco verde y el naranja se cambia por el
verde.

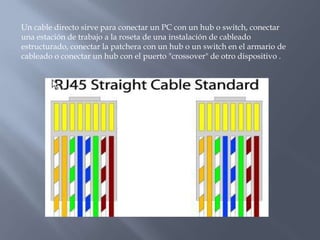

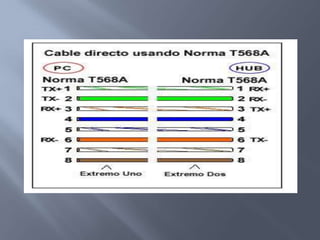

45. Un cable directo sirve para conectar un PC con un hub o switch, conectar
una estación de trabajo a la roseta de una instalación de cableado
estructurado, conectar la patchera con un hub o un switch en el armario de
cableado o conectar un hub con el puerto "crossover" de otro dispositivo .

47. Rollover
El cable de consola o rollover conocido como Cisco console cable se trata de un
cable transpuesto, es decir, el pin 1 de un extremo esta conectado al pin 8 del
otro; el pin 2 al pin 7; y así sucesivamente. Para construir este cable se utilizará
uno de los estándares bien 568-A o 568-B. Escogiendo uno de los 2 estándares
lo aplicamos en los dos extremos del cable. En esta imagen los hilos de ambos
extremos tienen que estar totalmente invertidos y la norma utilizada es la
568B.

48. Normativa EIA/TIA 568
Esta norma establece dos standars (A y B) para el cableado Ethernet 10Base-
T, determinando qué color corresponde a cada pin del conector RJ-45.
El standar 568-B, también llamado especificación AT&T es usado más
frecuentemente, pero muchas instalaciones están diseñadas con el estándar 568-
A, también denominado ISDN.

49.  Tutorial de la conexion
