Es una presentación introductoria a los dispositivos de almacenamiento utilizados en la historia de la computación.

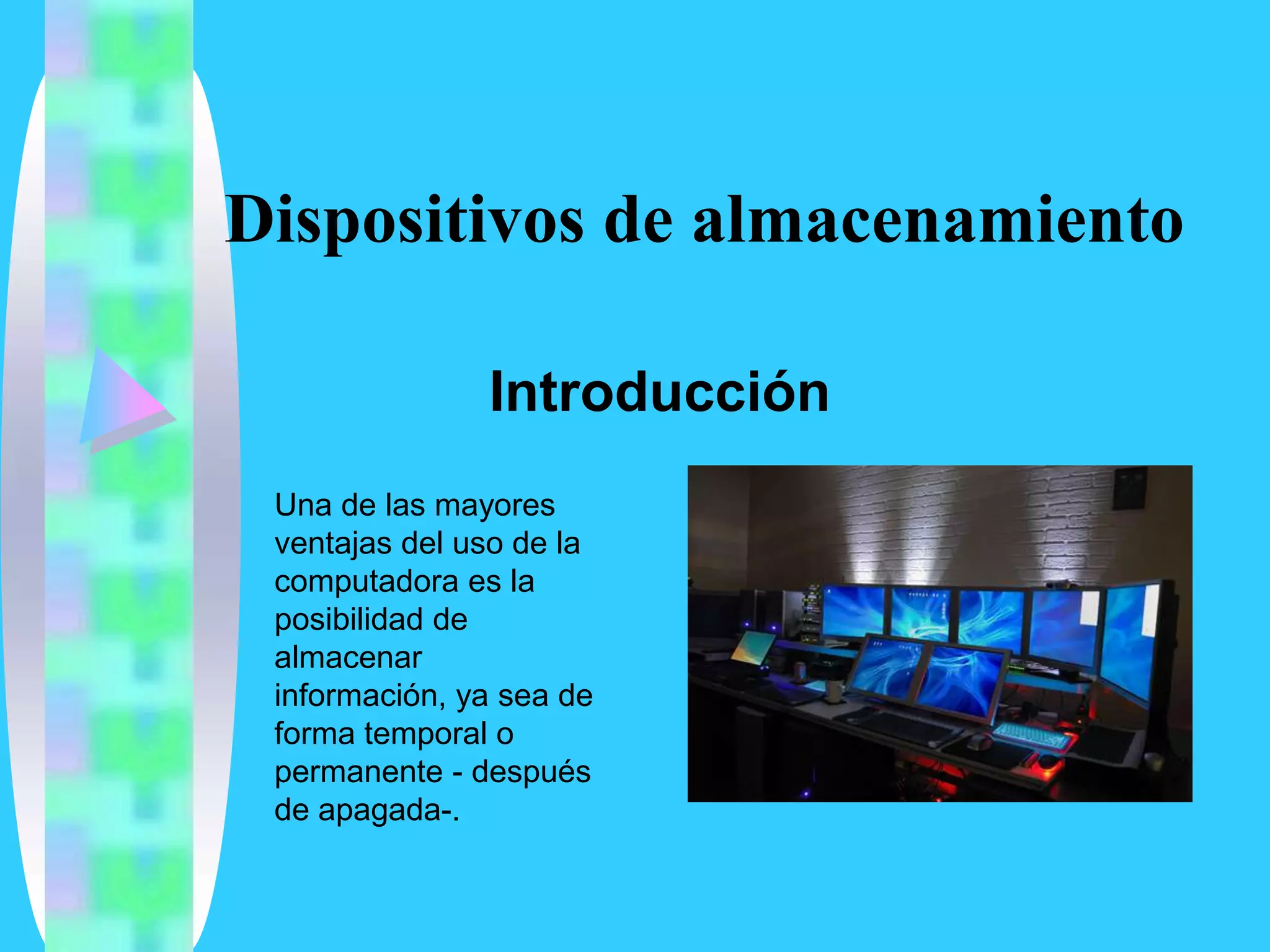

1. Dispositivos de almacenamiento
Introducción
Una de las mayores
ventajas del uso de la
computadora es la
posibilidad de
almacenar
información, ya sea de
forma temporal o
permanente - después
de apagada-.

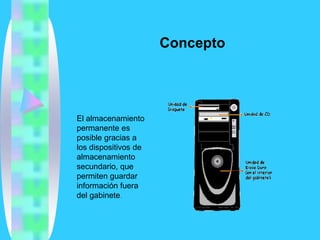

2. Concepto
El almacenamiento
permanente es
posible gracias a
los dispositivos de
almacenamiento
secundario, que
permiten guardar
información fuera
del gabinete.

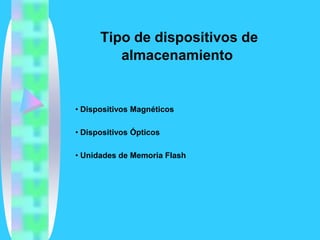

3. Tipo de dispositivos de
almacenamiento
• Dispositivos Magnéticos
• Dispositivos Ópticos
• Unidades de Memoria Flash

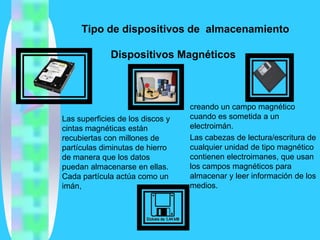

4. Tipo de dispositivos de almacenamiento
Dispositivos Magnéticos
creando un campo magnético
cuando es sometida a un
Las superficies de los discos y
electroimán.
cintas magnéticas están
Las cabezas de lectura/escritura de
recubiertas con millones de
cualquier unidad de tipo magnético
partículas diminutas de hierro
contienen electroimanes, que usan
de manera que los datos
los campos magnéticos para
puedan almacenarse en ellas.
almacenar y leer información de los
Cada partícula actúa como un
medios.
imán,

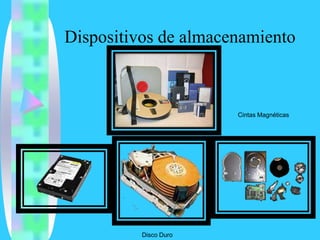

5. Dispositivos de almacenamiento
Cintas Magnéticas
Disco Duro

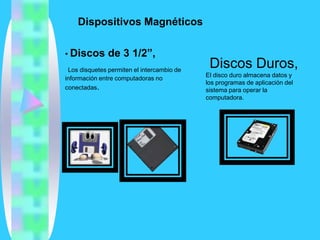

6. Dispositivos Magnéticos
• Discos de 3 1/2”,
Discos Duros,
Los disquetes permiten el intercambio de
El disco duro almacena datos y
información entre computadoras no
los programas de aplicación del
conectadas. sistema para operar la
computadora.

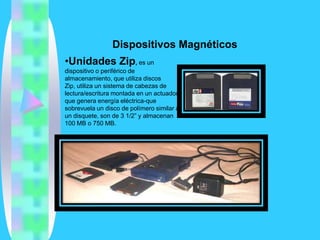

7. Dispositivos Magnéticos
•Unidades Zip, es un
dispositivo o periférico de
almacenamiento, que utiliza discos
Zip, utiliza un sistema de cabezas de
lectura/escritura montada en un actuador -
que genera energía eléctrica-que
sobrevuela un disco de polímero similar a
un disquete, son de 3 1/2” y almacenan
100 MB o 750 MB.

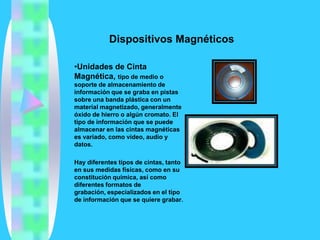

8. Dispositivos Magnéticos
•Unidades de Cinta
Magnética, tipo de medio o
soporte de almacenamiento de
información que se graba en pistas
sobre una banda plástica con un
material magnetizado, generalmente
óxido de hierro o algún cromato. El
tipo de información que se puede
almacenar en las cintas magnéticas
es variado, como vídeo, audio y
datos.
Hay diferentes tipos de cintas, tanto
en sus medidas físicas, como en su
constitución química, así como
diferentes formatos de
grabación, especializados en el tipo
de información que se quiere grabar.

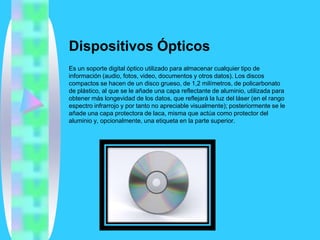

9. Dispositivos Ópticos
Es un soporte digital óptico utilizado para almacenar cualquier tipo de
información (audio, fotos, video, documentos y otros datos). Los discos
compactos se hacen de un disco grueso, de 1,2 milímetros, de policarbonato
de plástico, al que se le añade una capa reflectante de aluminio, utilizada para
obtener más longevidad de los datos, que reflejará la luz del láser (en el rango
espectro infrarrojo y por tanto no apreciable visualmente); posteriormente se le
añade una capa protectora de laca, misma que actúa como protector del
aluminio y, opcionalmente, una etiqueta en la parte superior.

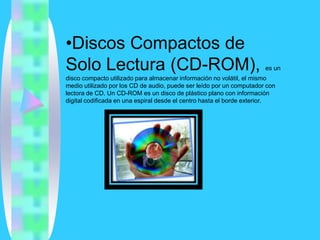

10. •Discos Compactos de
Solo Lectura (CD-ROM), es un
disco compacto utilizado para almacenar información no volátil, el mismo
medio utilizado por los CD de audio, puede ser leído por un computador con
lectora de CD. Un CD-ROM es un disco de plástico plano con información
digital codificada en una espiral desde el centro hasta el borde exterior.

11. • Discos WORM (CD-R),
apto para su grabación casera o particular, pero sólo se graba una vez. En
ellos puede almacenarse cualquier tipo de información que esté en formato
digital: ficheros informáticos, fotografías o música digitalizada e incluso
vídeos. Los discos no pueden ser ni borrados ni grabados nuevamente
cuando se haya utilizado toda su capacidad. Se pueden grabar en varias
sesiones (discos multisesión), con la desventaja en este caso de que se
pierden bastantes megabytes de espacio de grabación y que algunos
lectores (los modelos más antiguos), no son capaces de leer más que los
datos grabados en la última sesión.

12. Disco Regrabable (CD-
RW), es un soporte digital óptico utilizado para almacenar cualquier
tipo de información. Este tipo de CD sirve para tanto grabar como para
después borrar esa información. el CD-RW utiliza tres tipos de luz:
-Láser de escritura: Se usa para escribir. Calienta pequeñas zonas de la
superficie para que el material se torne amorfo.
-Láser de borrado: Se usa para borrar. Tiene una intensidad menor que el
de escritura con lo que se consigue el estado cristalino.
-Láser de lectura: Se usa para leer. Tiene menor intensidad que el de
borrado. Se refleja en zonas cristalinas y se dispersa en las amorfas.

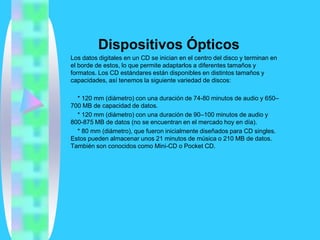

13. Dispositivos Ópticos
Los datos digitales en un CD se inician en el centro del disco y terminan en
el borde de estos, lo que permite adaptarlos a diferentes tamaños y
formatos. Los CD estándares están disponibles en distintos tamaños y
capacidades, así tenemos la siguiente variedad de discos:
* 120 mm (diámetro) con una duración de 74-80 minutos de audio y 650–
700 MB de capacidad de datos.
* 120 mm (diámetro) con una duración de 90–100 minutos de audio y
800-875 MB de datos (no se encuentran en el mercado hoy en día).
* 80 mm (diámetro), que fueron inicialmente diseñados para CD singles.
Estos pueden almacenar unos 21 minutos de música o 210 MB de datos.
También son conocidos como Mini-CD o Pocket CD.

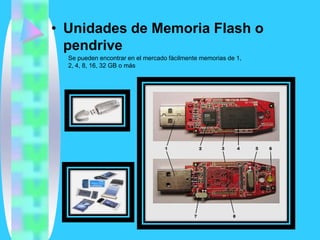

14. • Unidades de Memoria Flash o
pendrive
Se pueden encontrar en el mercado fácilmente memorias de 1,
2, 4, 8, 16, 32 GB o más

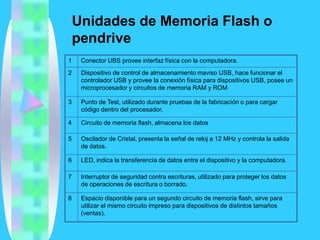

15. Unidades de Memoria Flash o
pendrive
1 Conector UBS provee interfaz física con la computadora.
2 Dispositivo de control de almacenamiento maviso USB, hace funcionar el
controlador USB y provee la conexión física para dispositivos USB, posee un
microprocesador y circuitos de memoria RAM y ROM
3 Punto de Test, utilizado durante pruebas de la fabricación o para cargar
código dentro del procesador.
4 Circuito de memoria flash, almacena los datos
5 Oscilador de Cristal, presenta la señal de reloj a 12 MHz y controla la salida
de datos.
6 LED, indica la transferencia de datos entre el dispositivo y la computadora.
7 Interruptor de seguridad contra escrituras, utilizado para proteger los datos
de operaciones de escritura o borrado.
8 Espacio disponible para un segundo circuito de memoria flash, sirve para
utilizar el mismo circuito impreso para dispositivos de distintos tamaños
(ventas).
