Este documento describe las funciones y operación del equipo Dynatel 965AMS, un instrumento de medición para redes de telecomunicaciones de cobre. Ofrece funciones como TDR, analizador de red, localizador de fallas y modem ADSL2+. Describe las teclas y pantalla, y los procesos para medir voltaje, corriente, resistencia de bucle e aislamiento.

1. 3 Telecomunicaciones
Dynatel 965AMS/ADSL2+
• El equipo Dynatel 965AMS
Combina los instrumentos de
medición mas comunes de uso en
redes de telecomunicaciones de
cobre para Voz y Banda Ancha
con la facilidad de usar módulos
de prueba enchufables :
TDR + Analizador +
Localizador de fallas en red
Telefónica + MODEM ADSL2+ 3
1

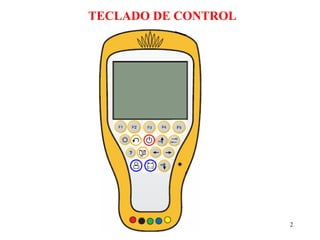

2. TECLADO DE CONTROL
2

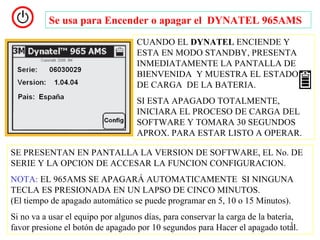

3. Se usa para Encender o apagar el DYNATEL 965AMS
CUANDO EL DYNATEL ENCIENDE Y
ESTA EN MODO STANDBY, PRESENTA
INMEDIATAMENTE LA PANTALLA DE
BIENVENIDA Y MUESTRA EL ESTADO
DE CARGA DE LA BATERIA.
SI ESTA APAGADO TOTALMENTE,
INICIARA EL PROCESO DE CARGA DEL
SOFTWARE Y TOMARA 30 SEGUNDOS
APROX. PARA ESTAR LISTO A OPERAR.
SE PRESENTAN EN PANTALLA LA VERSION DE SOFTWARE, EL No. DE
SERIE Y LA OPCION DE ACCESAR LA FUNCION CONFIGURACION.
NOTA: EL 965AMS SE APAGARÁ AUTOMATICAMENTE SI NINGUNA
TECLA ES PRESIONADA EN UN LAPSO DE CINCO MINUTOS.
(El tiempo de apagado automático se puede programar en 5, 10 o 15 Minutos).
Si no va a usar el equipo por algunos días, para conservar la carga de la batería,
3
favor presione el botón de apagado por 10 segundos para Hacer el apagado total.

4. Carga de la Batería del Dynatel 965AMS
Durante el proceso de carga
se recomienda no utilizar el
equipo, excepto cuando se
usa el MODEM de ADSL.
La primera carga debe
hacerse por lo menos durante
12 horas continuas
3 4

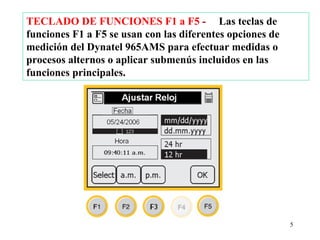

5. TECLADO DE FUNCIONES F1 a F5 - Las teclas de
funciones F1 a F5 se usan con las diferentes opciones de
medición del Dynatel 965AMS para efectuar medidas o
procesos alternos o aplicar submenús incluidos en las
funciones principales.
5

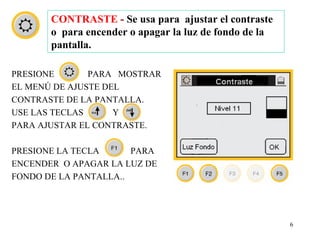

6. CONTRASTE - Se usa para ajustar el contraste
o para encender o apagar la luz de fondo de la
pantalla.
PRESIONE PARA MOSTRAR
EL MENÚ DE AJUSTE DEL
CONTRASTE DE LA PANTALLA.
USE LAS TECLAS Y
PARA AJUSTAR EL CONTRASTE.
PRESIONE LA TECLA PARA
ENCENDER O APAGAR LA LUZ DE
FONDO DE LA PANTALLA..
6

7. RETORNO - Se usa para devolverse al paso
anterior de una función o proceso.
7

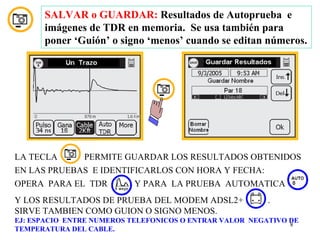

8. SALVAR o GUARDAR: Resultados de Autoprueba e
imágenes de TDR en memoria. Se usa también para
poner ‘Guión’ o signo ‘menos’ cuando se editan números.
LA TECLA PERMITE GUARDAR LOS RESULTADOS OBTENIDOS
EN LAS PRUEBAS E IDENTIFICARLOS CON HORA Y FECHA:
OPERA PARA EL TDR Y PARA LA PRUEBA AUTOMATICA
Y LOS RESULTADOS DE PRUEBA DEL MODEM ADSL2+ .
SIRVE TAMBIEN COMO GUION O SIGNO MENOS.
EJ: ESPACIO ENTRE NUMEROS TELEFONICOS O ENTRAR VALOR NEGATIVO DE
8
TEMPERATURA DEL CABLE.

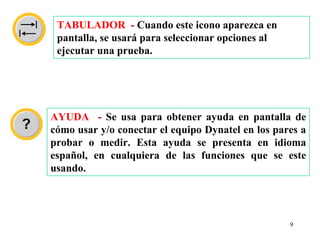

9. TABULADOR - Cuando este icono aparezca en
pantalla, se usará para seleccionar opciones al
ejecutar una prueba.
AYUDA - Se usa para obtener ayuda en pantalla de
cómo usar y/o conectar el equipo Dynatel en los pares a
probar o medir. Esta ayuda se presenta en idioma
español, en cualquiera de las funciones que se este
usando.
9

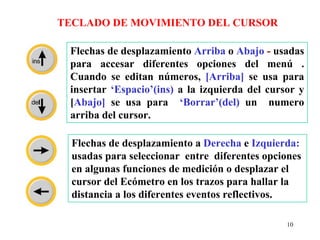

10. TECLADO DE MOVIMIENTO DEL CURSOR
Flechas de desplazamiento Arriba o Abajo - usadas
para accesar diferentes opciones del menú .
Cuando se editan números, [Arriba] se usa para
insertar ‘Espacio’(ins) a la izquierda del cursor y
[Abajo] se usa para ‘Borrar’(del) un numero
arriba del cursor.
Flechas de desplazamiento a Derecha e Izquierda:
usadas para seleccionar entre diferentes opciones
en algunas funciones de medición o desplazar el
cursor del Ecómetro en los trazos para hallar la
distancia a los diferentes eventos reflectivos.
10

11. USUARIO - Función de control reservada para
aplicaciones especiales que se llevan a cabo en las
actualizaciones de software y procesos propios de
Configuración interna o mantenimiento del equipo.
MODULO - Mediante esta Función se tiene acceso al
MODEM que este conectado al equipo Dynatel
965AMS base; en este caso al MODEM ATU-R para
servicio ADSL2+
11

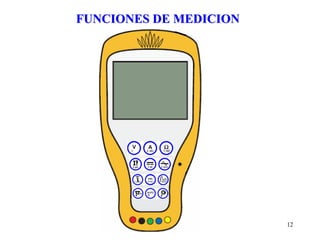

12. FUNCIONES DE MEDICION
12

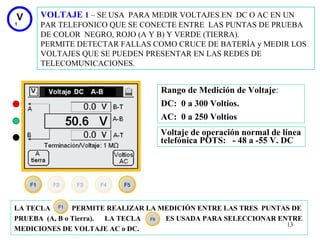

13. VOLTAJE 1 – SE USA PARA MEDIR VOLTAJES EN DC O AC EN UN
PAR TELEFONICO QUE SE CONECTE ENTRE LAS PUNTAS DE PRUEBA
DE COLOR NEGRO, ROJO (A Y B) Y VERDE (TIERRA).
PERMITE DETECTAR FALLAS COMO CRUCE DE BATERÍA y MEDIR LOS
VOLTAJES QUE SE PUEDEN PRESENTAR EN LAS REDES DE
TELECOMUNICACIONES.
Rango de Medición de Voltaje:
DC: 0 a 300 Voltios.
AC: 0 a 250 Voltios
Voltaje de operación normal de línea
telefónica POTS: - 48 a -55 V. DC
LA TECLA PERMITE REALIZAR LA MEDICIÓN ENTRE LAS TRES PUNTAS DE
PRUEBA (A, B o Tierra). LA TECLA ES USADA PARA SELECCIONAR ENTRE
13
MEDICIONES DE VOLTAJE AC o DC.

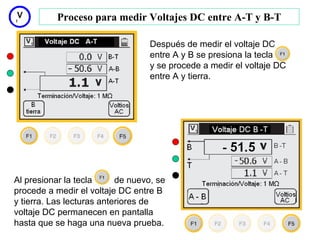

14. Proceso para medir Voltajes DC entre A-T y B-T
Después de medir el voltaje DC
entre A y B se presiona la tecla
y se procede a medir el voltaje DC
entre A y tierra.
Al presionar la tecla de nuevo, se
procede a medir el voltaje DC entre B
y tierra. Las lecturas anteriores de
voltaje DC permanecen en pantalla
hasta que se haga una nueva prueba. 14

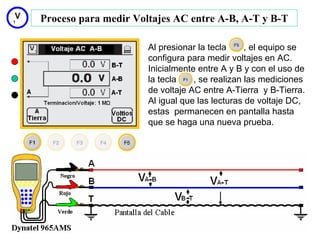

15. Proceso para medir Voltajes AC entre A-B, A-T y B-T
Al presionar la tecla , el equipo se
configura para medir voltajes en AC.
Inicialmente entre A y B y con el uso de
la tecla , se realizan las mediciones
de voltaje AC entre A-Tierra y B-Tierra.
Al igual que las lecturas de voltaje DC,
estas permanecen en pantalla hasta
que se haga una nueva prueba.
15

16. Esquema de conexión para medir Voltajes
Si aparece esta advertencia en la pantalla
del equipo significa que se ha detectado un
voltaje mayor o igual a 120 Voltios de AC o
DC entre las puntas de prueba del Dynatel
en una función distinta a la medición de
Voltaje. El equipo automáticamente opera
un relé que desconecta las puntas de
prueba Se debe desconectar el
equipo y descargar el Par.
16

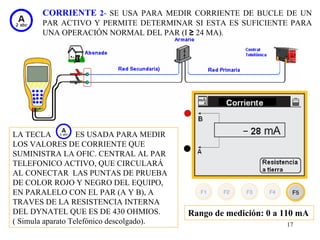

17. CORRIENTE 2- SE USA PARA MEDIR CORRIENTE DE BUCLE DE UN
PAR ACTIVO Y PERMITE DETERMINAR SI ESTA ES SUFICIENTE PARA
UNA OPERACIÓN NORMAL DEL PAR (I ≥ 24 MA).
LA TECLA ES USADA PARA MEDIR
LOS VALORES DE CORRIENTE QUE
SUMINISTRA LA OFIC. CENTRAL AL PAR
TELEFONICO ACTIVO, QUE CIRCULARÁ
AL CONECTAR LAS PUNTAS DE PRUEBA
DE COLOR ROJO Y NEGRO DEL EQUIPO,
EN PARALELO CON EL PAR (A Y B), A
TRAVES DE LA RESISTENCIA INTERNA
DEL DYNATEL QUE ES DE 430 OHMIOS. Rango de medición: 0 a 110 mA
( Simula aparato Telefónico descolgado). 17

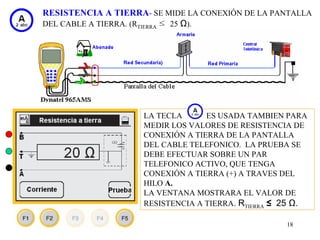

18. RESISTENCIA A TIERRA- SE MIDE LA CONEXIÓN DE LA PANTALLA
DEL CABLE A TIERRA. (RTIERRA ≤ 25 Ω).
LA TECLA ES USADA TAMBIEN PARA
MEDIR LOS VALORES DE RESISTENCIA DE
CONEXIÓN A TIERRA DE LA PANTALLA
DEL CABLE TELEFONICO. LA PRUEBA SE
DEBE EFECTUAR SOBRE UN PAR
TELEFONICO ACTIVO, QUE TENGA
CONEXIÓN A TIERRA (+) A TRAVES DEL
HILO A.
LA VENTANA MOSTRARA EL VALOR DE
RESISTENCIA A TIERRA. RTIERRA ≤ 25 Ω.
18

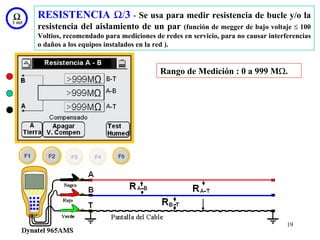

19. RESISTENCIA Ω/3 - Se usa para medir resistencia de bucle y/o la
resistencia del aislamiento de un par (función de megger de bajo voltaje ≤ 100
Voltios, recomendado para mediciones de redes en servicio, para no causar interferencias
o daños a los equipos instalados en la red ).
Rango de Medición : 0 a 999 MΩ.
19

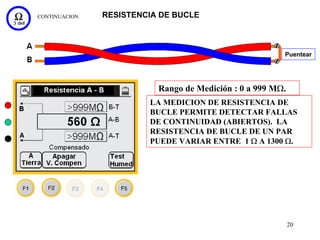

20. CONTINUACION RESISTENCIA DE BUCLE
Puentear
Rango de Medición : 0 a 999 MΩ.
LA MEDICION DE RESISTENCIA DE
BUCLE PERMITE DETECTAR FALLAS
DE CONTINUIDAD (ABIERTOS). LA
RESISTENCIA DE BUCLE DE UN PAR
PUEDE VARIAR ENTRE 1 Ω A 1300 Ω.
20

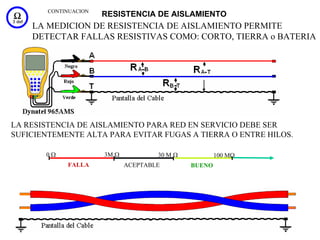

21. CONTINUACION
RESISTENCIA DE AISLAMIENTO
LA MEDICION DE RESISTENCIA DE AISLAMIENTO PERMITE
DETECTAR FALLAS RESISTIVAS COMO: CORTO, TIERRA o BATERIA
LA RESISTENCIA DE AISLAMIENTO PARA RED EN SERVICIO DEBE SER
SUFICIENTEMENTE ALTA PARA EVITAR FUGAS A TIERRA O ENTRE HILOS.
0Ω 3M Ω 30 M Ω 100 MΩ
FALLA ACEPTABLE BUENO
21

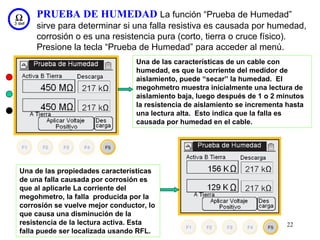

22. PRUEBA DE HUMEDAD La función “Prueba de Humedad”
sirve para determinar si una falla resistiva es causada por humedad,
corrosión o es una resistencia pura (corto, tierra o cruce físico).
Presione la tecla “Prueba de Humedad” para acceder al menú.
Una de las características de un cable con
humedad, es que la corriente del medidor de
aislamiento, puede “secar” la humedad. El
megohmetro muestra inicialmente una lectura de
aislamiento baja, luego después de 1 o 2 minutos
la resistencia de aislamiento se incrementa hasta
una lectura alta. Esto indica que la falla es
causada por humedad en el cable.
Una de las propiedades características
de una falla causada por corrosión es
que al aplicarle La corriente del
megohmetro, la falla producida por la
corrosión se vuelve mejor conductor, lo
que causa una disminución de la
resistencia de la lectura activa. Esta 22
falla puede ser localizada usando RFL.

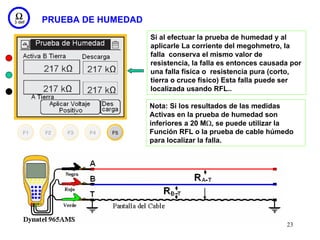

23. PRUEBA DE HUMEDAD
Si al efectuar la prueba de humedad y al
aplicarle La corriente del megohmetro, la
falla conserva el mismo valor de
resistencia, la falla es entonces causada por
una falla física o resistencia pura (corto,
tierra o cruce físico) Esta falla puede ser
localizada usando RFL..
Nota: Si los resultados de las medidas
Activas en la prueba de humedad son
inferiores a 20 MΩ, se puede utilizar la
Función RFL o la prueba de cable húmedo
para localizar la falla.
23

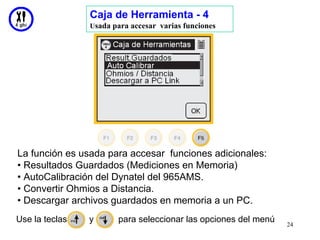

24. Caja de Herramienta - 4
Usada para accesar varias funciones
La función es usada para accesar funciones adicionales:
• Resultados Guardados (Mediciones en Memoria)
• AutoCalibración del Dynatel del 965AMS.
• Convertir Ohmios a Distancia.
• Descargar archivos guardados en memoria a un PC.
Use la teclas y para seleccionar las opciones del menú
24

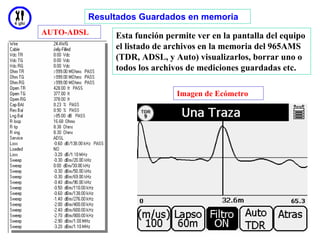

25. Resultados Guardados en memoria
AUTO-ADSL Esta función permite ver en la pantalla del equipo
el listado de archivos en la memoria del 965AMS
(TDR, ADSL, y Auto) visualizarlos, borrar uno o
todos los archivos de mediciones guardadas etc.
Imagen de Ecómetro
25

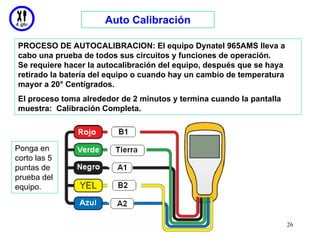

26. Auto Calibración
PROCESO DE AUTOCALIBRACION: El equipo Dynatel 965AMS lleva a
cabo una prueba de todos sus circuitos y funciones de operación.
Se requiere hacer la autocalibración del equipo, después que se haya
retirado la batería del equipo o cuando hay un cambio de temperatura
mayor a 20° Centígrados.
El proceso toma alrededor de 2 minutos y termina cuando la pantalla
muestra: Calibración Completa.
Ponga en
corto las 5
puntas de
prueba del
equipo.
26

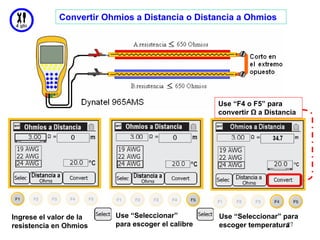

27. Convertir Ohmios a Distancia o Distancia a Ohmios
Use “F4 o F5” para
convertir Ω a Distancia
Ingrese el valor de la Use “Seleccionar” Use “Seleccionar” para
resistencia en Ohmios para escoger el calibre escoger temperatura27

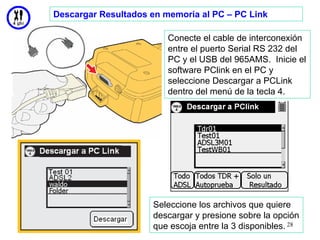

28. Descargar Resultados en memoria al PC – PC Link
Conecte el cable de interconexión
entre el puerto Serial RS 232 del
PC y el USB del 965AMS. Inicie el
software PClink en el PC y
seleccione Descargar a PCLink
dentro del menú de la tecla 4.
Seleccione los archivos que quiere
descargar y presione sobre la opción
que escoja entre la 3 disponibles. 28

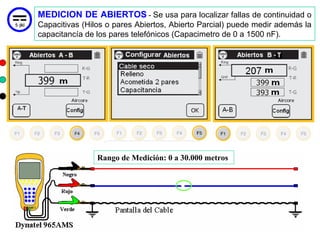

29. MEDICION DE ABIERTOS - Se usa para localizar fallas de continuidad o
Capacitivas (Hilos o pares Abiertos, Abierto Parcial) puede medir además la
capacitancía de los pares telefónicos (Capacimetro de 0 a 1500 nF).
Rango de Medición: 0 a 30.000 metros
29

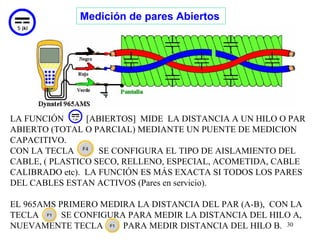

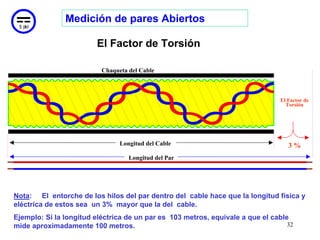

30. Medición de pares Abiertos
LA FUNCIÓN [ABIERTOS] MIDE LA DISTANCIA A UN HILO O PAR
ABIERTO (TOTAL O PARCIAL) MEDIANTE UN PUENTE DE MEDICION
CAPACITIVO.
CON LA TECLA SE CONFIGURA EL TIPO DE AISLAMIENTO DEL
CABLE, ( PLASTICO SECO, RELLENO, ESPECIAL, ACOMETIDA, CABLE
CALIBRADO etc). LA FUNCIÓN ES MÁS EXACTA SI TODOS LOS PARES
DEL CABLES ESTAN ACTIVOS (Pares en servicio).
EL 965AMS PRIMERO MEDIRA LA DISTANCIA DEL PAR (A-B), CON LA
TECLA SE CONFIGURA PARA MEDIR LA DISTANCIA DEL HILO A,
NUEVAMENTE TECLA PARA MEDIR DISTANCIA DEL HILO B. 30

31. 31

32. Medición de pares Abiertos
El Factor de Torsión
Chaqueta del Cable
Spiral twesting
of conductos El Factor de
Torsión
Cable Pantalla
Longitud del Cable 3%
Longitud del Par
Nota: El entorche de los hilos del par dentro del cable hace que la longitud física y
eléctrica de estos sea un 3% mayor que la del cable.
Ejemplo: Si la longitud eléctrica de un par es 103 metros, equivale a que el cable
mide aproximadamente 100 metros. 32

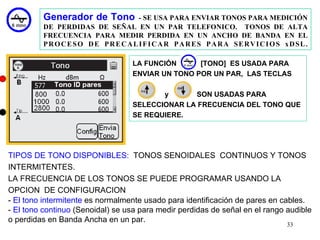

33. Generador de Tono - SE USA PARA ENVIAR TONOS PARA MEDICIÓN
DE PERDIDAS DE SEÑAL EN UN PAR TELEFONICO. TONOS DE ALTA
FRECUENCIA PARA MEDIR PERDIDA EN UN ANCHO DE BANDA EN EL
PROCESO DE PRECALIFICAR PARES PARA SERVICIOS xDSL.
LA FUNCIÓN [TONO] ES USADA PARA
ENVIAR UN TONO POR UN PAR, LAS TECLAS
y SON USADAS PARA
SELECCIONAR LA FRECUENCIA DEL TONO QUE
SE REQUIERE.
TIPOS DE TONO DISPONIBLES: TONOS SENOIDALES CONTINUOS Y TONOS
INTERMITENTES.
LA FRECUENCIA DE LOS TONOS SE PUEDE PROGRAMAR USANDO LA
OPCION DE CONFIGURACION
- El tono intermitente es normalmente usado para identificación de pares en cables.
- El tono continuo (Senoidal) se usa para medir perdidas de señal en el rango audible
o perdidas en Banda Ancha en un par.
33

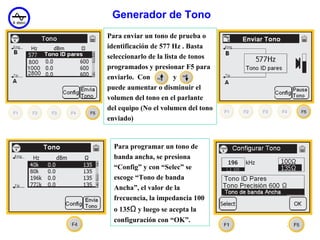

34. Generador de Tono
Para enviar un tono de prueba o
identificación de 577 Hz . Basta
seleccionarlo de la lista de tonos
programados y presionar F5 para
enviarlo. Con y
puede aumentar o disminuir el
volumen del tono en el parlante
del equipo (No el volumen del tono
enviado)
Para programar un tono de
banda ancha, se presiona
“Config” y con “Selec” se
escoge “Tono de banda
Ancha”, el valor de la
frecuencia, la impedancia 100
o 135Ω y luego se acepta la
configuración con “OK”.
34

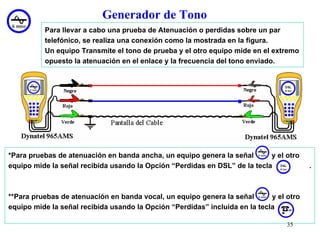

35. Generador de Tono
Para llevar a cabo una prueba de Atenuación o perdidas sobre un par
telefónico, se realiza una conexión como la mostrada en la figura.
Un equipo Transmite el tono de prueba y el otro equipo mide en el extremo
opuesto la atenuación en el enlace y la frecuencia del tono enviado.
*Para pruebas de atenuación en banda ancha, un equipo genera la señal y el otro
equipo mide la señal recibida usando la Opción “Perdidas en DSL” de la tecla .
**Para pruebas de atenuación en banda vocal, un equipo genera la señal y el otro
equipo mide la señal recibida usando la Opción “Perdidas” incluida en la tecla
35

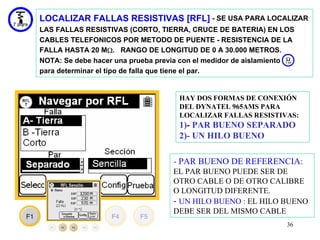

36. LOCALIZAR FALLAS RESISTIVAS [RFL] - SE USA PARA LOCALIZAR
LAS FALLAS RESISTIVAS (CORTO, TIERRA, CRUCE DE BATERIA) EN LOS
CABLES TELEFONICOS POR METODO DE PUENTE - RESISTENCIA DE LA
FALLA HASTA 20 MΩ. RANGO DE LONGITUD DE 0 A 30.000 METROS.
NOTA: Se debe hacer una prueba previa con el medidor de aislamiento
para determinar el tipo de falla que tiene el par.
HAY DOS FORMAS DE CONEXIÓN
DEL DYNATEL 965AMS PARA
LOCALIZAR FALLAS RESISTIVAS:
1)- PAR BUENO SEPARADO
2)- UN HILO BUENO
- PAR BUENO DE REFERENCIA:
EL PAR BUENO PUEDE SER DE
OTRO CABLE O DE OTRO CALIBRE
O LONGITUD DIFERENTE.
- UN HILO BUENO : EL HILO BUENO
DEBE SER DEL MISMO CABLE
36

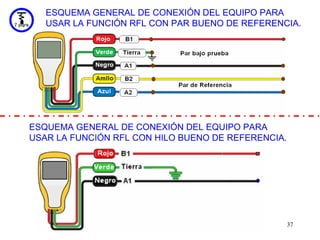

37. ESQUEMA GENERAL DE CONEXIÓN DEL EQUIPO PARA
USAR LA FUNCIÓN RFL CON PAR BUENO DE REFERENCIA.
ESQUEMA GENERAL DE CONEXIÓN DEL EQUIPO PARA
USAR LA FUNCIÓN RFL CON HILO BUENO DE REFERENCIA.
37

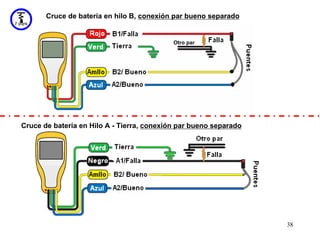

38. Cruce de batería en hilo B, conexión par bueno separado
Otro par
Cruce de batería en Hilo A - Tierra, conexión par bueno separado
38

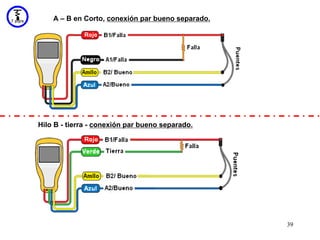

39. A – B en Corto, conexión par bueno separado.
Hilo B - tierra - conexión par bueno separado.
39

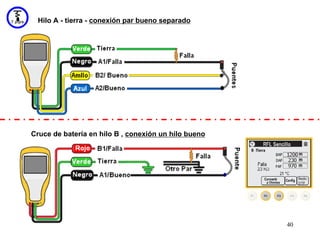

40. Hilo A - tierra - conexión par bueno separado
Cruce de batería en hilo B , conexión un hilo bueno
40

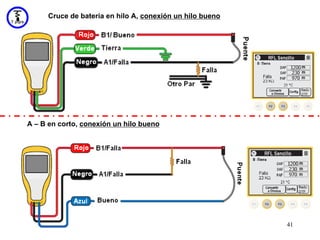

41. Cruce de batería en hilo A, conexión un hilo bueno
A – B en corto, conexión un hilo bueno
41

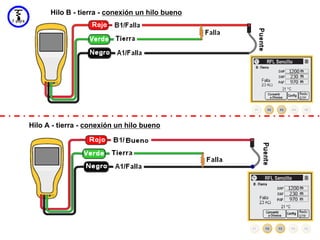

42. Hilo B - tierra - conexión un hilo bueno
Hilo A - tierra - conexión un hilo bueno
42

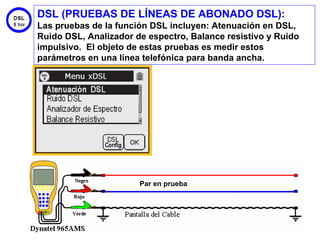

43. DSL (PRUEBAS DE LÍNEAS DE ABONADO DSL):
Las pruebas de la función DSL incluyen: Atenuación en DSL,
Ruido DSL, Analizador de espectro, Balance resistivo y Ruido
impulsivo. El objeto de estas pruebas es medir estos
parámetros en una línea telefónica para banda ancha.
Par en prueba
43

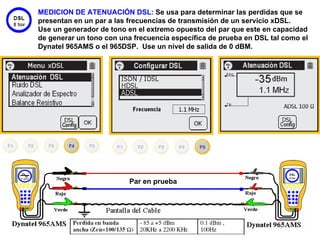

44. MEDICION DE ATENUACIÓN DSL: Se usa para determinar las perdidas que se
presentan en un par a las frecuencias de transmisión de un servicio xDSL.
Use un generador de tono en el extremo opuesto del par que este en capacidad
de generar un tono con una frecuencia específica de prueba en DSL tal como el
Dynatel 965AMS o el 965DSP. Use un nivel de salida de 0 dBM.
Par en prueba
44

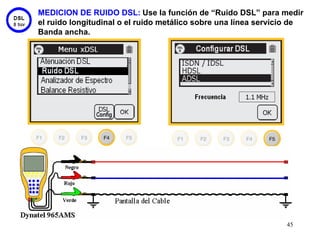

45. MEDICION DE RUIDO DSL: Use la función de “Ruido DSL” para medir
el ruido longitudinal o el ruido metálico sobre una línea servicio de
Banda ancha.
45

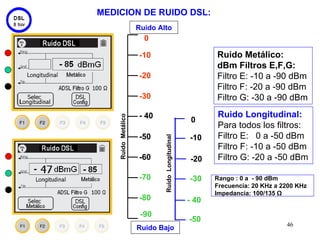

46. MEDICION DE RUIDO DSL:
Ruido Alto
0
-10 Ruido Metálico:
dBm Filtros E,F,G:
-20 Filtro E: -10 a -90 dBm
Filtro F: -20 a -90 dBm
-30 Filtro G: -30 a -90 dBm
- 40 Ruido Longitudinal:
Ruido Metálico 0
Para todos los filtros:
-50 -10 Filtro E: 0 a -50 dBm
Ruido Longitudinal
Filtro F: -10 a -50 dBm
-60 -20 Filtro G: -20 a -50 dBm
-70 -30 Rango : 0 a - 90 dBm
Frecuencia: 20 KHz a 2200 KHz
Impedancia: 100/135 Ω
-80 - 40
-90
-50
46
Ruido Bajo

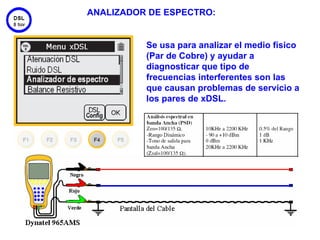

47. ANALIZADOR DE ESPECTRO:
Se usa para analizar el medio físico
(Par de Cobre) y ayudar a
diagnosticar que tipo de
frecuencias interferentes son las
que causan problemas de servicio a
los pares de xDSL.
47

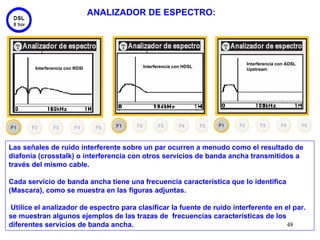

48. ANALIZADOR DE ESPECTRO:
Interferencia con ADSL
Interferencia con RDSI Interferencia con HDSL
Upstream
Las señales de ruido interferente sobre un par ocurren a menudo como el resultado de
diafonía (crosstalk) o interferencia con otros servicios de banda ancha transmitidos a
través del mismo cable.
Cada servicio de banda ancha tiene una frecuencia característica que lo identifica
(Mascara), como se muestra en las figuras adjuntas.
Utilice el analizador de espectro para clasificar la fuente de ruido interferente en el par.
se muestran algunos ejemplos de las trazas de frecuencias características de los
diferentes servicios de banda ancha. 48

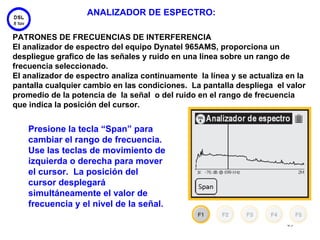

49. ANALIZADOR DE ESPECTRO:
PATRONES DE FRECUENCIAS DE INTERFERENCIA
El analizador de espectro del equipo Dynatel 965AMS, proporciona un
despliegue grafico de las señales y ruido en una línea sobre un rango de
frecuencia seleccionado.
El analizador de espectro analiza continuamente la línea y se actualiza en la
pantalla cualquier cambio en las condiciones. La pantalla despliega el valor
promedio de la potencia de la señal o del ruido en el rango de frecuencia
que indica la posición del cursor.
Presione la tecla “Span” para
cambiar el rango de frecuencia.
Use las teclas de movimiento de
izquierda o derecha para mover
el cursor. La posición del
cursor desplegará
simultáneamente el valor de
frecuencia y el nivel de la señal.
49

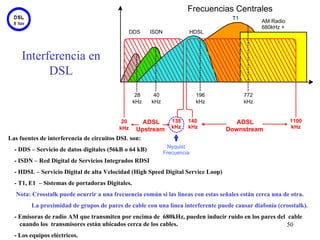

50. Frecuencias Centrales
T1
AM Radio
680kHz +
DDS ISDN HDSL
Interferencia en
DSL
28 40 196 772
kHz kHz kHz kHz
20 ADSL 138 140 ADSL 1100
kHz kHz kHz kHz
Upstream Downstream
Las fuentes de interferencia de circuitos DSL son:
Nyquist
- DDS – Servicio de datos digitales (56kB o 64 kB) Frecuencia
- ISDN – Red Digital de Servicios Integrados RDSI
- HDSL – Servicio Digital de alta Velocidad (High Speed Digital Service Loop)
- T1, E1 – Sistemas de portadoras Digitales.
Nota: Crosstalk puede ocurrir a una frecuencia común si las líneas con estas señales están cerca una de otra.
La proximidad de grupos de pares de cable con una línea interferente puede causar diafonía (crosstalk).
- Emisoras de radio AM que transmiten por encima de 680kHz, pueden inducir ruido en los pares del cable
´......cuando los transmisores están ubicados cerca de los cables. 50
- Los equipos eléctricos.

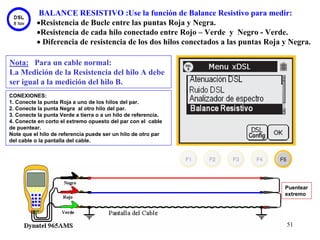

51. BALANCE RESISTIVO :Use la función de Balance Resistivo para medir:
•Resistencia de Bucle entre las puntas Roja y Negra.
•Resistencia de cada hilo conectado entre Rojo – Verde y Negro - Verde.
• Diferencia de resistencia de los dos hilos conectados a las puntas Roja y Negra.
Nota: Para un cable normal:
La Medición de la Resistencia del hilo A debe
ser igual a la medición del hilo B.
CONEXIONES:
1. Conecte la punta Roja a uno de los hilos del par.
2. Conecte la punta Negra al otro hilo del par.
3. Conecte la punta Verde a tierra o a un hilo de referencia.
4. Conecte en corto el extremo opuesto del par con el cable
de puentear.
Note que el hilo de referencia puede ser un hilo de otro par
del cable o la pantalla del cable.
Puentear
extremo
51

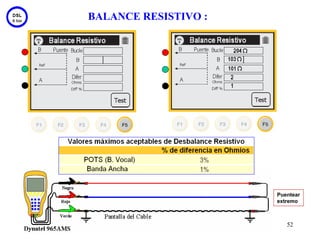

52. BALANCE RESISTIVO :
Puentear
extremo
52

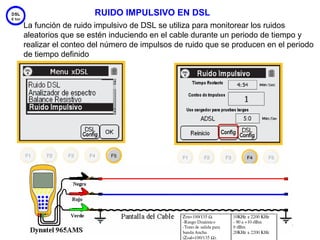

53. RUIDO IMPULSIVO EN DSL
La función de ruido impulsivo de DSL se utiliza para monitorear los ruidos
aleatorios que se estén induciendo en el cable durante un periodo de tiempo y
realizar el conteo del número de impulsos de ruido que se producen en el periodo
de tiempo definido
53

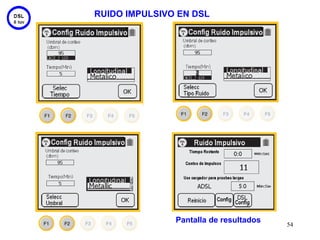

54. RUIDO IMPULSIVO EN DSL
Pantalla de resultados
54

55. TDR – ECOMETRO o REFLECTOMETRO
SE USA PARA DESPLEGAR UN TRAZO DE EVENTOS REFLECTIVOS
QUE SE PRESENTAN EN UN PAR TELEFONICO, DONDE SE PUEDEN
OBSERVAR POR LA FORMA DE LA ONDA, LAS DISTANCIAS A LOS
DIFERENTES TIPOS DE FALLAS O EVENTOS EN EL CABLE YA
SEAN CORTOS, TIERRAS, HILOS O PARES ABIERTOS Y SPLITS. LAS
IMÁGENES OBTENIDAS PUEDEN GUARDARSE EN MEMORIA.
55

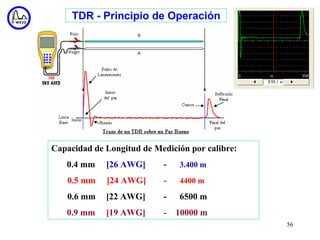

56. TDR - Principio de Operación
Capacidad de Longitud de Medición por calibre:
0.4 mm [26 AWG] - 3.400 m
0.5 mm [24 AWG] - 4400 m
0.6 mm [22 AWG] - 6500 m
0.9 mm [19 AWG] - 10000 m
56

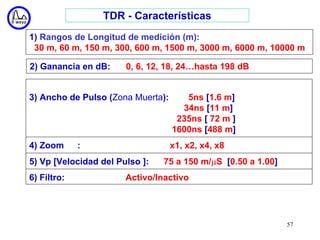

57. TDR - Características
1) Rangos de Longitud de medición (m):
30 m, 60 m, 150 m, 300, 600 m, 1500 m, 3000 m, 6000 m, 10000 m
2) Ganancia en dB: 0, 6, 12, 18, 24…hasta 198 dB
3) Ancho de Pulso (Zona Muerta): 5ns [1.6 m]
34ns [11 m]
235ns [ 72 m ]
1600ns [488 m]
4) Zoom : x1, x2, x4, x8
5) Vp [Velocidad del Pulso ]: 75 a 150 m/µS [0.50 a 1.00]
6) Filtro: Activo/Inactivo
57

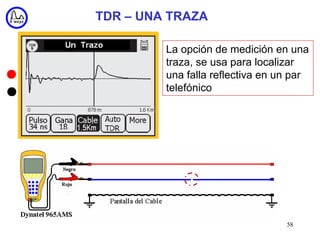

58. TDR – UNA TRAZA
La opción de medición en una
traza, se usa para localizar
una falla reflectiva en un par
telefónico
58

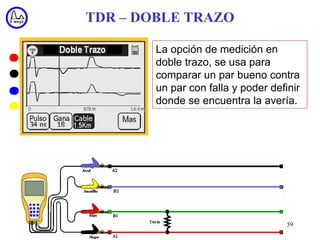

59. TDR – DOBLE TRAZO
La opción de medición en
doble trazo, se usa para
comparar un par bueno contra
un par con falla y poder definir
donde se encuentra la avería.
59

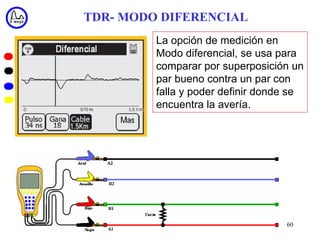

60. TDR- MODO DIFERENCIAL
La opción de medición en
Modo diferencial, se usa para
comparar por superposición un
par bueno contra un par con
falla y poder definir donde se
encuentra la avería.
60

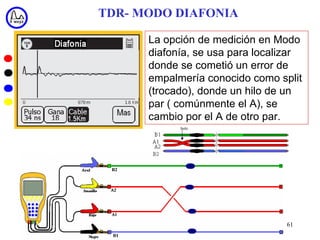

61. TDR- MODO DIAFONIA
La opción de medición en Modo
diafonía, se usa para localizar
donde se cometió un error de
empalmería conocido como split
(trocado), donde un hilo de un
par ( comúnmente el A), se
cambio por el A de otro par.
Split
61

62. TDR- MODO DIAFONIA
Generalmente se hace un “Arreglo”
del split en un empalme diferente al
del primer split (trocado), creando
una falla adicional llamado Reesplit
o “Split Corregido”, el cual podría
verse en la imagen del TDR, como
un segundo pulso.
Split Split Corregido
B1
A1
A2
B2
62

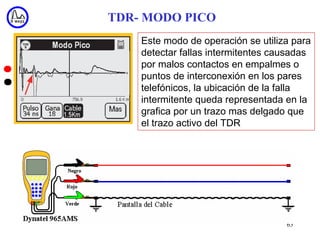

63. TDR- MODO PICO
Este modo de operación se utiliza para
detectar fallas intermitentes causadas
por malos contactos en empalmes o
puntos de interconexión en los pares
telefónicos, la ubicación de la falla
intermitente queda representada en la
grafica por un trazo mas delgado que
el trazo activo del TDR
63

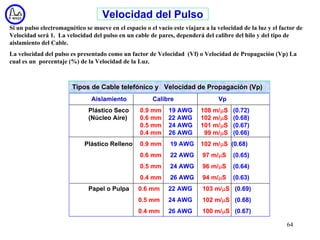

64. Velocidad del Pulso
Si un pulso electromagnético se mueve en el espacio o el vacío este viajara a la velocidad de la luz y el factor de
Velocidad será 1. La velocidad del pulso en un cable de pares, dependerá del calibre del hilo y del tipo de
aislamiento del Cable.
La velocidad del pulso es presentado como un factor de Velocidad (Vf) o Velocidad de Propagación (Vp) La
cual es un porcentaje (%) de la Velocidad de la Luz.
Tipos de Cable telefónico y Velocidad de Propagación (Vp)
Aislamiento Calibre Vp
Plástico Seco 0.9 mm 19 AWG 108 m/µS (0.72)
(Núcleo Aire) 0.6 mm 22 AWG 102 m/µS (0.68)
0.5 mm 24 AWG 101 m/µS (0.67)
0.4 mm 26 AWG 99 m/µS (0.66)
Plástico Relleno 0.9 mm 19 AWG 102 m/µS (0.68)
0.6 mm 22 AWG 97 m/µS (0.65)
0.5 mm 24 AWG 96 m/µS (0.64)
0.4 mm 26 AWG 94 m/µS (0.63)
Papel o Pulpa 0.6 mm 22 AWG 103 m/µS (0.69)
0.5 mm 24 AWG 102 m/µS (0.68)
0.4 mm 26 AWG 100 m/µS (0.67)
64

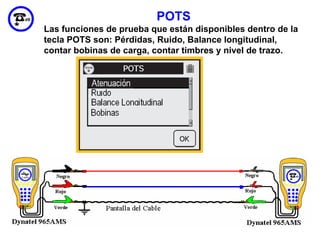

65. POTS
Las funciones de prueba que están disponibles dentro de la
tecla POTS son: Pérdidas, Ruido, Balance longitudinal,
contar bobinas de carga, contar timbres y nivel de trazo.
65

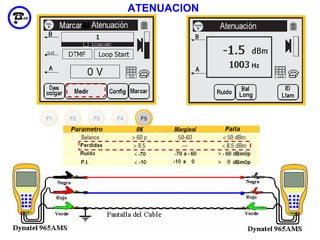

66. ATENUACION
66

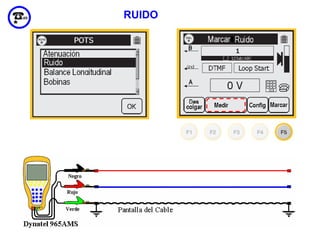

67. RUIDO
67

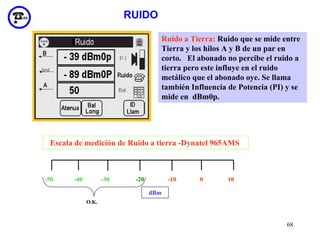

68. RUIDO
Ruido a Tierra: Ruido que se mide entre
Tierra y los hilos A y B de un par en
corto. El abonado no percibe el ruido a
tierra pero este influye en el ruido
metálico que el abonado oye. Se llama
también Influencia de Potencia (PI) y se
mide en dBm0p.
Escala de medición de Ruido a tierra -Dynatel 965AMS
-50 -40 -30 -20 -10 0 10
dBm
O.K.
68

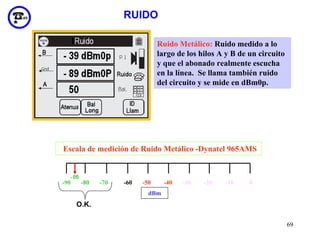

69. RUIDO
Ruido Metálico: Ruido medido a lo
largo de los hilos A y B de un circuito
y que el abonado realmente escucha
en la línea. Se llama también ruido
del circuito y se mide en dBm0p.
Escala de medición de Ruido Metálico -Dynatel 965AMS
-90 -80 -70 -60 -50 -40 -30 -20 -10 0
dBm
O.K.
69

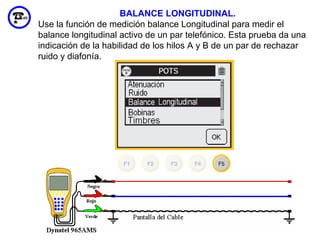

70. BALANCE LONGITUDINAL.
Use la función de medición balance Longitudinal para medir el
balance longitudinal activo de un par telefónico. Esta prueba da una
indicación de la habilidad de los hilos A y B de un par de rechazar
ruido y diafonía.
70

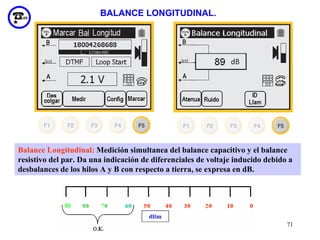

71. BALANCE LONGITUDINAL.
Balance Longitudinal: Medición simultanea del balance capacitivo y el balance
resistivo del par. Da una indicación de diferenciales de voltaje inducido debido a
desbalances de los hilos A y B con respecto a tierra, se expresa en dB.
71

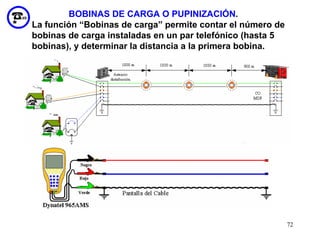

72. BOBINAS DE CARGA O PUPINIZACIÓN.
La función “Bobinas de carga” permite contar el número de
bobinas de carga instaladas en un par telefónico (hasta 5
bobinas), y determinar la distancia a la primera bobina.
72

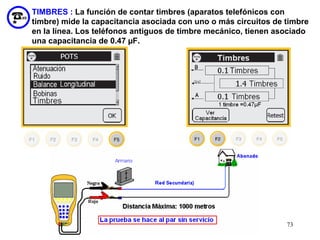

73. TIMBRES : La función de contar timbres (aparatos telefónicos con
timbre) mide la capacitancia asociada con uno o más circuitos de timbre
en la línea. Los teléfonos antiguos de timbre mecánico, tienen asociado
una capacitancia de 0.47 µF.
73

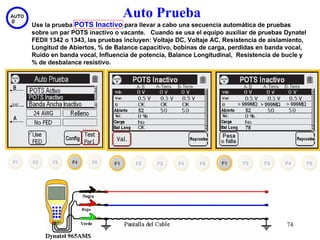

74. Auto Prueba
Use la prueba POTS Inactivo para llevar a cabo una secuencia automática de pruebas
sobre un par POTS inactivo o vacante. Cuando se usa el equipo auxiliar de pruebas Dynatel
FEDII 1342 o 1343, las pruebas incluyen: Voltaje DC, Voltaje AC, Resistencia de aislamiento,
Longitud de Abiertos, % de Balance capacitivo, bobinas de carga, perdidas en banda vocal,
Ruido en banda vocal, Influencia de potencia, Balance Longitudinal, Resistencia de bucle y
% de desbalance resistivo.
74

75. Auto Prueba
Use la prueba Banda Ancha Inactiva para llevar a cabo una secuencia automática de pruebas
sobre un par inactivo para banda Ancha con FED II. Las pruebas incluyen: Voltaje DC, Voltaje
AC, Resistencia de aislamiento, Longitud de Abiertos, % de Balance capacitivo, bobinas de
carga, perdidas en banda vocal, Ruido en banda vocal, Influencia de potencia, Balance
Longitudinal, pendiente de la curva, Resistencia de bucle y % de desbalance resistivo.
75

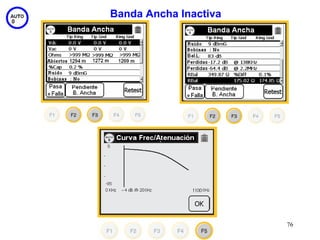

76. Banda Ancha Inactiva
76

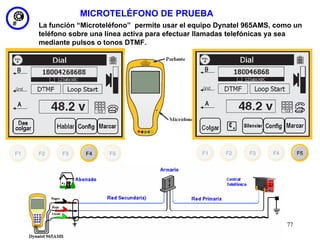

77. MICROTELÉFONO DE PRUEBA
La función “Microteléfono” permite usar el equipo Dynatel 965AMS, como un
teléfono sobre una línea activa para efectuar llamadas telefónicas ya sea
mediante pulsos o tonos DTMF.
77
