El documento describe los objetivos de comprender las diferencias entre la transmisión de voz y datos, visualizar los componentes básicos de conmutación de redes de telecomunicaciones, entender cómo se ha ampliado el ancho de banda para ofrecer más servicios, y distinguir los diferentes tipos de servicios xDSL. También presenta los componentes de una red de telecomunicaciones pública y explica conceptos como modulación, conversión A/D, y multiplexación E1.

1. SUNRISE TELECOM

2. OBJETIVOS:
- Entender de forma clara cuales son las diferencias entre las características de la
transmisión a nivel de voz solamente y la transmisión de datos a nivel de xDSL.
- Poder visualizar los componentes básicos de los procesos de conmutación
esenciales para cualquier proceso de telecomunicaciones.
- Tomar conciencia que el ancho de banda tal y como lo concebimos hoy ya ha
sido ampliado para poder ofrecer servicios de telecomunicaciones
complementarios.
- Entender cuales son los parámetros de medición importantes a tener en cuenta,
para un buen desempeño de un par destinado para transmisión en banda ancha
y poder dar una idea de tenerlos bajo control.

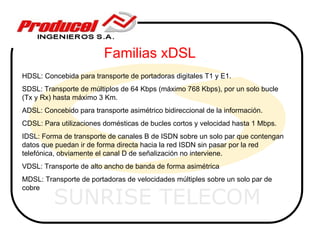

- Distinguir las diversas clasificaciones de servicios xDSL y concebir, como red de
SUNRISE TELECOM
transporte, la clase de servicio de telecomunicaciones que esta en disposición de
adaptar, así como las características de estos servicios.

3. SUNRISE TELECOM

4. C
3 D
A 4
1 2
TRONCAL
B 6 E
BUCLE LOCAL 5
SUSCRIPTORES CENTRO DE CONMUTACIÓN
F (EXCHANGES)
SUNRISE TELECOM
COMPONENTES DE UNA RED DE TELECOMUNICACIONES
PUBLICA

5. C
3 D
A 4
SWITCH TANDEM
(Categoría 4)
1
2
TRONCAL
B 6 E
BUCLE LOCAL
5
SUSCRIPTORES SWITCH DE OFICINA FINAL
(Categoría 5)
F
SUNRISE TELECOM
COMPONENTES DE UNA RED DE TELECOMUNICACIONES
PUBLICA (Estratificación de los switches)

6. CARACTERÍSTICAS:
- Diseñada especialmente para su utilización en aplicaciones de voz,
donde el limitado ancho de banda que le fue asignado (3 KHz) es
utilizado de forma permanente.
- Su naturaleza es conmutada donde paralelamente a esta red existe otra
red denominada red de señalización, la cual controla el proceso de
establecimiento, permanencia y finalización de las llamadas.
- Utilizada de forma esporádica para el acceso a INTERNET.
POR ESTA RAZÓN EXISTEN AHORA LAS REDES DE INTERNET,
LAS CUALES ESTAN ESPECIALIZADAS PARA APLICACIONES QUE
SUNRISE TELECOM
IMPLIQUEN NECESARIAMENTE BANDA ANCHA. AUN ASI LA RED
TELEFONICA CONMUTADA Y LA RED DE INTERNET ESTAN
ESTRECHAMENTE LIGADAS.

7. ESPECTRO
Banda de frecuencias
Representación cartesiana (en dos planos) donde el eje horizontal es un rango de
frecuencias determinado. Este eje nunca podrá tener valores negativos. El eje
vertical representa la magnitud de un parámetro a medir, que puede ser positivo o
SUNRISE TELECOM
negativo. La finalidad del espectro es visualizar de forma sencilla la magnitud de un
parámetro a medir a una frecuencia (o rango de frecuencias) en particular.

8. ANCHO DE BANDA
ANALOGO
SUNRISE TELECOM Banda de frecuencias
Se define como el rango de frecuencias permitidas que puede recibir el cable para la
normal transmisión de señales con una amplitud y potencia aceptables.

9. LIMITACIÓN DEL ANCHO
DE BANDA EN TELEFONIA
a a
20 Hz f
20 KHz 300 Hz 3300Hz/3400Hz (USA) f
SUNRISE TELECOM
RANGO AUDIBLE RANGO AUDIBLE TELEFÓNICO

10. SUNRISE TELECOM

11. TIPOS DE SEÑALES TRANSPORTADAS EN
LOS CABLES DE COBRE PARA
UTILIZACIÓN EN TELECOMUNICACIONES
Análogo
000011000000001100000000110000000011000000001100000000110
B V -+B VB
SUNRISE TELECOM
VC- B
Digital.
VB V+- B VB V+- B VB V+-B VB V+- B

12. SUNRISE TELECOM

13. C
3 D
A 4
2
1
B 6 E
5 000011000000001100000000110000000011000000001100000000110
F B V -+B VB VC- B VB V+- B VB V +- B VB V+-B VB V+- B
Digital.
Análogo
FASES DE LA CONMUTACIÓN
TIPOS DE SEÑALES
SUNRISE TELECOM
- Establecimiento TRANSPORTADAS EN LOS CABLES
- Transferencia de señal DE COBRE PARA UTILIZACIÓN EN
- Desconexión TELECOMUNICACIONES

14. INTRODUCCIÓN SISTEMAS DE
SEÑALIZACIÓN
C
3 D
A 4
1
2
B 6 E
5
F
CONTROL DE CONGESTION: CONMUTACIÓN POR
SUNRISE
Control estático TELECOM
CIRCUITOS

15. INTRODUCCIÓN SISTEMAS DE
SEÑALIZACIÓN
12:01:43
PRIORIDAD EN LAS
RUTAS
a, para C
b
b, para G
c, para L c
1 a
B
CONTROL DE CONGESTION: CONMUTACIÓN POR
SUNRISE TELECOM
Control Dinámico alterno
CIRCUITOS

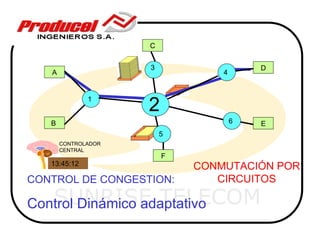

16. C
3 D
A 4
1
2
B 6 E
5
CONTROLADOR
CENTRAL
F
13:45:12 CONMUTACIÓN POR
CONTROL DE CONGESTION: CIRCUITOS
SUNRISE TELECOM
Control Dinámico adaptativo

17. INTRODUCCIÓN SISTEMAS DE
C SEÑALIZACIÓN
3 D
A A 4
C
1
2
B 6
D
B E
5
F
A B C D PAQUETES
CONMUTACIÓN POR
SUNRISE TELECOM
Datos de usuario PAQUETES

18. OPERACIÓN INTERNA
Datos de usuario
Datos de usuario Datos de usuario Datos de usuario Datos de usuario
3 C
1
A D
1 2 3 4 5 4
B E
5
2
F
5
SUNRISE TELECOM
DATAGRAMA CIRCUITO VIRTUAL

19. ALCANCE FUNCIONAL DE LAS REDES CONMUTADAS POR PAQUETES
C
A D
D
A
Red conmutada por
paquetes
B E E
5 B
F
OPERACIÓN INTERNA (Datagrama o SERVICIO EXTERNO (Datagrama o
circuito virtual). circuito virtual).
SUNRISE TELECOM

20. SUNRISE TELECOM

21. MODULACIÓN
Proceso en el cual una señal de alta frecuencia es alterada en cualquiera de sus
características básicas con el fin de poder transmitir de forma superpuesta información
de usuario, generalmente de baja frecuencia.
TIPOS DE MODULACIÓN: MODULACIÓN EN
AMPLITUD
ANALOGICA
A RESULTANTE AM
PORTADORA fp
fp - fm fp + fm
SUNRISE TELECOM
MODULADORA
f
ESPECTRO

22. MODULACIÓN
Proceso en el cual una señal de alta frecuencia es alterada en cualquiera de sus
características básicas con el fin de poder transmitir de forma superpuesta información
de usuario, generalmente de baja frecuencia.
MODULACIÓN EN AMPLITUD CON
TIPOS DE MODULACIÓN: PORTADORA SUPRIMIDA
ANALOGICA ESPECIAL
A RESULTANTE AM
PORTADORA
fp - fm fp + fm
SUNRISE TELECOM
MODULADORA
- Se requiere menos potencia de salida con una relación f
de señal a ruido favorable comparado con AM con
portadora. ESPECTRO

23. MODULACIÓN
Proceso en el cual una señal de alta frecuencia es alterada en cualquiera de sus
características básicas con el fin de poder transmitir de forma superpuesta información
de usuario, generalmente de baja frecuencia.
TIPOS DE MODULACIÓN:
ANALOGICA
PORTADORA RESULTANTE FM
SUNRISE TELECOM
MODULACIÓN
EN FRECUENCIA MODULADORA

24. MODULACIÓN
Un proceso de modulación puede transportar señales tanto análogas como digitales
TIPOS DE MODULACIÓN:
ANALOGICA CON MODULACIÓN EN
MODULADORA DIGITAL AMPLITUD
PORTADORA 1 0 1 0 0 1 1 0 0 0 1 1 0 0
SUNRISE TELECOM 10100110001100
MODULADORA
(Información digital)

25. MODULACIÓN
Un proceso de modulación puede transportar señales tanto análogas como digitales
TIPOS DE MODULACIÓN:
ANALOGICA CON MODULACIÓN EN
MODULADORA DIGITAL FRECUENCIA
1 0 1 0 0 1 1 0 0 0 1 1 0 0
PORTADORA
SUNRISE TELECOM 10100110001100
MODULADORA
(Información digital)

26. MODULACIÓN
Proceso en el cual una señal de alta frecuencia es alterada en cualquiera de sus
características básicas con el fin de poder transmitir de forma superpuesta información
de usuario, generalmente de baja frecuencia.
TIPOS DE MODULACIÓN:
ANALOGICA
PORTADORA DPSK (Differencial Phase shift
keying) Codificación por cambio
en la diferencia de fase
EN FASE
SUNRISE TELECOM
MODULACIÓN 10100110001100
MODULADORA
(Información digital)

27. MODULACIÓN
Proceso en el cual una señal de alta frecuencia es alterada en cualquiera de sus
características básicas con el fin de poder transmitir de forma superpuesta información
de usuario, generalmente de baja frecuencia.
TIPOS DE MODULACIÓN:
DIGITAL
PORTADORA RESULTANTE PAM
MODULACIÓN POR
(PAM) SUNRISE TELECOM
AMPLITUD DE PULSO
MODULADORA

28. MODULACIÓN
Proceso en el cual una señal de alta frecuencia es alterada en cualquiera de sus
características básicas con el fin de poder transmitir de forma superpuesta información
de usuario, generalmente de baja frecuencia.
TIPOS DE MODULACIÓN:
DIGITAL
PORTADORA RESULTANTE
MODULACIÓN POR
SUNRISE TELECOM
POSICIÓN DE PULSO
MODULADORA

29. MODULACIÓN
Proceso en el cual una señal de alta frecuencia es alterada en cualquiera de sus
características básicas con el fin de poder transmitir de forma superpuesta información
de usuario, generalmente de baja frecuencia.
TIPOS DE MODULACIÓN:
DIGITAL
PORTADORA RESULTANTE PWM
MODULACIÓN POR
(PWM) SUNRISE TELECOM
ANCHO DE PULSO
MODULADORA

30. CONVERSION A/D
PCM: (PULSE CODE MODULATION) MODULACIÓN POR PULSO CODIFICADO:
Proceso de conversión de una señal análoga a una digital. Este proceso se realiza en
tres pasos:
8 KHz
SUNRISE TELECOM
1. MUESTREO
300 – 3400 Hz

31. CONVERSION A/D
PCM: (PULSE CODE MODULATION) MODULACIÓN POR PULSO CODIFICADO:
Proceso de conversión de una señal análoga a una digital. Este proceso se realiza en
tres pasos:
SUNRISE TELECOM
2. CUANTIZACIÓN

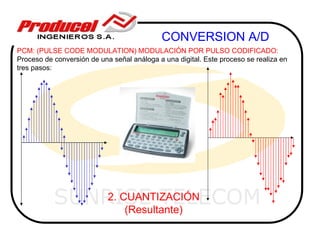

32. CONVERSION A/D
PCM: (PULSE CODE MODULATION) MODULACIÓN POR PULSO CODIFICADO:
Proceso de conversión de una señal análoga a una digital. Este proceso se realiza en
tres pasos:
SUNRISE TELECOM
2. CUANTIZACIÓN
(Resultante)

33. CONVERSION A/D
PCM: (PULSE CODE MODULATION) MODULACIÓN POR PULSO CODIFICADO:
Proceso de conversión de una señal análoga a una digital. Este proceso se realiza en
tres pasos:
00100101
01011010
00110011
00111010
= 64 Kbps
= 56 Kbps (USA)
3. CODIFICACIÓN
SUNRISE TELECOM
01000101010011010001010110110011001101100110011100011010000100101101

34. CONVERSION A/D
PCM: (PULSE CODE MODULATION) MODULACIÓN POR PULSO CODIFICADO:
Proceso de conversión de una señal análoga a una digital. Este proceso se realiza en
tres pasos:
128
CODIFICACIÓN NO LINEAL 112
96
80
64
48
32
16
-V -0.5 V -0.25 V 0.25 V 0.5 V V
-16
-32
-48 LEY A
-64
-80 LEY µ (USA)
SUNRISE TELECOM -96
-112
-128
3. CODIFICACIÓN

35. CONVERSION A/D
PCM: (PULSE CODE MODULATION) MODULACIÓN POR PULSO CODIFICADO:
Proceso de conversión de una señal análoga a una digital. Este proceso se realiza en
tres pasos:
128
CODIFICACIÓN NO LINEAL 112
58D = 00111010H 96
80
64
48 0.118V
32
16
-V -0.5 V -0.25 V 0.25 V 0.5 V V
-16
-32
-48 LEY A
-64
-80 LEY µ (USA)
SUNRISE TELECOM -96
-112
-128
3. CODIFICACIÓN

36. CONVERSION A/D y D/A
1 1
2
3 MULTIPLEXACIÓN E1 2
3
4 4
5 5
6 6
7 7
8 8
9 9
10 10
11 11
12 12
13 13
14 14
15 15
16 16
17 17
18 18
19 19
20 20
21 21
22 22
23 23
24 30 x 64Kbps 30 x 64Kbps 24
25
25
26 26
27 27
28 28
29 29
30 30
FAS 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31

37. CONVERSION A/D y D/A
MULTIPLEXACIÓN T1
1 1
2
3
(USA) 2
3
4 4
5 5
6 6
7 7
8 8
9 9
10 10
11 11
12 12
13 13
14 14
15 15
16 16
17 17
18 18
19 19
20 20
21 24 x 56Kbps 24 x 56Kbps 21
22
22
23 23
24 24
Framing Terminal (ft)
Framing signalling (fs)
Bit de señalización A
Bit de señalización B

38. CONVERSION A/D y D/A
MULTIPLEXACIÓN E1
TIPOS DE TRAMAS
FAS TRAMAS DESDE LA 1 HASTA LA 31
PCM 31
FAS TRAMAS DESDE LA 1 HASTA LA 15 MFAS TRAMAS DESDE LA 17 HASTA LA 31
PCM 30
FAS = Palabra de alineación de trama
SUNRISE TELECOM
MFAS = Palabra de alineación multitrama

39. CONVERSION A/D y D/A
PALABRA DE ALINEACIÓN DE TRAMA FAS (Tramas pares)
C0011011 TRAMAS DESDE LA 1 HASTA LA 31
Bit recolector de residuo CRC4
PALABRA DE ALINEACIÓN DE NO TRAMA NFAS (tramas impares)
n1Axxxxx TRAMAS DESDE LA 1 HASTA LA 31
Palabra de alineación CRC4
Bit indicador de alarma remota
SUNRISE TELECOM
MULTIPLEXACIÓN E1
PALABRAS DE ALINEACIÓN

40. MULTIPLEXACIÓN E1 ALINEACIÓN
MULTITRAMA PCM-30
1 FAS TRAMAS DESDE LA 1 HASTA LA 15 0000XYXX TRAMAS DESDE LA 17 HASTA LA 31
2 NFAS TRAMAS DESDE LA 1 HASTA LA 15 1 17 TRAMAS DESDE LA 17 HASTA LA 31
3 FAS TRAMAS DESDE LA 1 HASTA LA 15 2 18 TRAMAS DESDE LA 17 HASTA LA 31
4 NFAS TRAMAS DESDE LA 1 HASTA LA 15 3 19 TRAMAS DESDE LA 17 HASTA LA 31
5 FAS TRAMAS DESDE LA 1 HASTA LA 15 4 20 TRAMAS DESDE LA 17 HASTA LA 31
6 NFAS TRAMAS DESDE LA 1 HASTA LA 15 5 21 TRAMAS DESDE LA 17 HASTA LA 31
7 FAS TRAMAS DESDE LA 1 HASTA LA 15 6 22 TRAMAS DESDE LA 17 HASTA LA 31
8 NFAS TRAMAS DESDE LA 1 HASTA LA 15 7 23 TRAMAS DESDE LA 17 HASTA LA 31
9 FAS TRAMAS DESDE LA 1 HASTA LA 15 8 24 TRAMAS DESDE LA 17 HASTA LA 31
10 NFAS TRAMAS DESDE LA 1 HASTA LA 15 9 25 TRAMAS DESDE LA 17 HASTA LA 31
11 FAS TRAMAS DESDE LA 1 HASTA LA 15 10 26 TRAMAS DESDE LA 17 HASTA LA 31
12 NFAS TRAMAS DESDE LA 1 HASTA LA 15 11 27 TRAMAS DESDE LA 17 HASTA LA 31
13 FAS TRAMAS DESDE LA 1 HASTA LA 15 12 28 TRAMAS DESDE LA 17 HASTA LA 31
14 NFAS TRAMAS DESDE LA 1 HASTA LA 15 13 29 TRAMAS DESDE LA 17 HASTA LA 31
15
SUNRISE TELECOM
FAS TRAMAS DESDE LA 1 HASTA LA 15 14 30 TRAMAS DESDE LA 17 HASTA LA 31
16 NFAS TRAMAS DESDE LA 1 HASTA LA 15 15 31 TRAMAS DESDE LA 17 HASTA LA 31
Bit Y = Indicador de alarma remota FAS

41. 000011000000001100000000110000000011000000001100000000110
CODIGOS DE LÍNEA: B V -+B VB VC- B VB V+- B VB V+- B VB V+-B VB V+- B
Es un técnica de transmisión de señales, constituido por una secuencia
continua de pulsos eléctricos, que se encarga de transportar por algún medio
físico, cualquier tipo de comunicaciones debidamente codificada a binario
desde un usuario hasta otro por medio de la red de telecomunicaciones.
CARACTERÍSTICAS:
-La señal debe ser periódica, con un tiempo
de temporización t bien definido para que el
v receptor conozca el inicio y final de cada bit.
De ahí la importancia del reloj de sincronismo.
-La señal debe tener por lo menos dos niveles
de voltaje bien definidos para distinguir entre
SUNRISE TELECOM
los posibles estados binarios del tren de
datos.
t

42. CODIGOS DE LÍNEA:
000011000000001100000000110000000011000000001100000000110
B V -+B VB VC- B VB V+- B VB V+- B VB V+-B VB V+- B
FACTORES QUE DETERMINAN LA TRANSMISIÓN POR MEDIO DE
CÓDIGOS DE LÍNEA:
- Relación de señal a ruido (S/N)
- Tasa de transmisión. 0110100100010001 0110100100010001011010010001
t t
SUNRISE TELECOM
- Ancho de banda.
f

43. 000011000000001100000000110000000011000000001100000000110
CODIGOS DE LÍNEA: B V -+B VB VC- B VB V+- B VB V+- B VB V+-B VB V+- B
CODIFICACIÓN: Es la asignación de nivel eléctrico para cada uno de los
bits de la señal digital binaria que se desea transmitir, para poder así salir a
su medio de transmisión correspondiente.
FACTORES A TENER EN CUENTA.
- Componentes de alta frecuencia.
-Componente de DC en la señal
- Capacidad de sincronismo
SUNRISE TELECOM
- Capacidad de detección de errores

44. TIPOS DE CODIGOS
CODIGOS DE LÍNEA:
0 1 1 0 1 0 1 1 0 1 0 0 0 0 0 0 0 0 0 1 1
V V
NRZ 0 0
-V -V
V V
AMI 0 0
Bipolar -V -V
V V
Pseudo-
0 0
ternario
SUNRISE TELECOM
-V -V

45. TIPOS DE CODIGOS
CODIGOS DE LÍNEA: HDB3 PARA PRI
0 1 1 0 0 0 0 0 1 1 0 0 0 0 0 1 1 1 0 1 1
V V
AMI 0 0
Bipolar
-V -V
B V
HDB3 V V V
0 0
-V -V
Polaridad del pulso Pulsos para polaridad impar Pulsos para polaridad par
precedente
REGLA B V B V
SUNRISE TELECOM
-
+
000 -
000 +
+ 00 +
- 00 -

46. ESTRUCTURA
Análogo
Bucle de
abonado Digital
Puntos de conmutación (Habla)
Enlace de señalización
SUNRISE TELECOM
Habla
Puntos de conmutación (Puntos de
transferencia de la señal STP).

47. POSIBLE SOLUCIÓN: RED ISDN
SWITCH ISDN
U S/T
LT NT1 TE
U, S/T = Puntos de referencia
LT, NT, TE = Grupos funcionales
R
Dispositivo No Adaptador
TE
SUNRISE TELECOM
ISDN Terminal (TA)
CONEXIÓN A DISPOSITIVOS NO ISDN

48. ACCESO A LA RED
ACCESO BÁSICO (BRI) (I.430).
B
ACCESO BÁSICO A
B 192 Kbps
D
SUNRISE TELECOM
PRINCIPALMENTE APLICACIONES RESIDENCIALES

49. ACCESO A LA RED
ACCESO PRIMARIO (PRI) (I.431)
B x 30
ACCESO
PRIMARIO A
B x 24 2048 Kbps (1544
(USA) Kbps en USA)
D
FAS 1 2 3 4
SUNRISE TELECOM
5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
TRAMA PCM 31 CON CANAL D A 64 Kbps

50. TIPOS DE CODIGOS
CODIGOS DE LÍNEA: B8ZS PARA BRI
0 1 1 0 1 0 1 1 1 1 0 0 0 0 0 0 0 0 0 1 1
V V
AMI 0 0
Bipolar
-V -V
V B 0 B V
B8ZS V V
0 0
-V -V
SUNRISE TELECOM
COLOCACIÓN DE UNA VIOLACIÓN EN UNA SECUENCIA DE
CEROS EXCESIVA CON PULSO PRECEDENTE POSITIVO

51. TIPOS DE CODIGOS
CODIGOS DE LÍNEA: B8ZS PARA BRI
0 1 1 0 1 0 1 1 0 1 0 0 0 0 0 0 0 0 0 1 1
V V
AMI 0 0
Bipolar
-V -V
V B 0 B V
B8ZS V V
0 0
-V -V
SUNRISE TELECOM
COLOCACIÓN DE UNA VIOLACIÓN EN UNA SECUENCIA DE
CEROS EXCESIVA CON PULSO PRECEDENTE NEGATIVO

52. U
CO NT1
INTERFAZ U. CÓDIGO DE LINEA. ANSI T1.601
Primer bit (Polaridad) Segundo bit (Magnitud) Símbolo Nivel
1 0 +3 2.5
1 1 +1 0.833
0 1 -1 -0.833
0 0 -3 -2.5
10 00 10 10 10 10 01 01 11 01 00 10 00 10 01 10 01 10 01 00 11 00 11 01 10 01 01 00 11 00
+3 -3 +3 +3 +3 +3 -1 -1 +1 -1 -3 +3 -3 +3 -1 +3 -1 +3 -1 -3 +1 -3 +1 -1 +3 -1 -1 -3 +1 -3
+3
+1
-1
-3
(baudios) SUNRISE TELECOM
Tasa de modulación Tasa de datos (bps)
Número de bits por unidad
80 kbaud = 160 kbps
de señal CÓDIGO DE LÍNEA 2B1Q

53. Atenuación típica del
bucle telefónico
convencional
SUNRISE TELECOM
COMPARACIÓN DE LAS ATENUACIONES DE
ACUERDO AL SERVICIO A BRINDAR

54. INTRODUCCIÓN A LOS
SISTEMAS DE SEÑALIZACIÓN
CONTEXTO DE LA SEÑALIZACIÓN
ISDN
Red de señalización
Q.931
SEÑALIZACIÓN DE RED A USUARIO
3
4
SS7
2
1
SUNRISE TELECOM
6
5
SEÑALIZACIÓN DENTRO DE LA RED

55. SUNRISE TELECOM

56. Bucle local: Definido como el conexión eléctrica comprendida entre la central y
el cliente (usuario o abonado)
CARACTERÍSTICAS:
- Expuesto a todo tipo de factores climáticos tanto internos como externos.
- Longitud variable.
- Sus características físicas y eléctrica dependen de las técnicas de tendido.
- Expuesto a factores eléctricos externos, por lo que se requiere aterrizado.
SUNRISE TELECOM

57. SUNRISE TELECOM

58. DEFINICIÓN DEL CABLE DE COBRE:
Sistema de dos conductores paralelos, separados debidamente por un material
denominado aislante, que impide el contacto físico mutuo entre éstos, los cuales
permiten la transferencia de señales eléctricas que pueden transportar energía eléctrica
a ser transformada, o señales de comunicaciones que pueden transportar información.
Cubierta exterior Chaqueta metálica Hilo A
protectora
Hilo B
SUNRISE TELECOM

59. TIPOS DE CABLES METALICOS MAS
UTILIZADOS EN
TELECOMUNICACIONES
TELEFONICO ENTORCHADO
COAXIAL
SUNRISE TELECOM

60. ESTUDIO DEL CABLE DE COBRE
Inductancia equivalente de enrrollado
Circuito equivalente
Capacitancia del par por unidad de distancia Resistencia de aislamiento
Circuito equivalente simplificado
Resistencia del alambre por unidad de
distancia
SUNRISE TELECOM

61. IMPEDANCIA CARACTERISTICA: Es la oposición
que un cable de cobre ofrece a cualquier señal de
corriente eléctrica variante en el tiempo.
Su símbolo es Zo
V(t) = Vmaxsen (ωt + φ)
La impedancia varía con la
frecuencia debido a la componente
capacitiva del par de cobre
FALLA O EVENTO: Es la variación brusca puntual de la impedancia característica la cual hace
SUNRISE TELECOM
que la señal que viaje por ella sea alterada de forma a menudo perjudicial.
No obstante, los eventos no necesariamente deben ser alterantes del comportamiento del cable,
por ejemplo los empalmes, los cuales varían levemente la impedancia característica sin alterar la
señal que pasa por este cable

62. TIPOS DE EVENTOS
RESISTIVOS. Afectan directamente la resistencia de cada alambre conformante del par.
CORTO
BAJA IMPEDANCIA o fallas de
aislamiento.
CRUCE
SUNRISE TELECOM
TIERRA

63. TIPOS DE EVENTOS
CAPACITIVOS. Afectan directamente la capacitancia del par.
ABIERTO
ALTA IMPEDANCIA
SPLITTER
SUNRISE TELECOM TRASPUESTO

64. SUNRISE TELECOM

65. FUNCION ECOMETRO (TDR = Time Domain
Reflectometer)
PRINCIPIO DE OPERACIÓN.
El TDR o mas comúnmente llamado ecómetro, funciona con el principio básico del
radar o del sonar: El instrumento envía un pulso de energía, el cual viaja a tra-vés
del cable. Este pulso viajará uniformemente a lo largo del cable, si la im-pedancia
característica de este permanece constante en toda su trayectoria (excepto por su
normal atenuación debida a la pérdida por el cable).
Cuando el pulso alcanza un sitio en cable en donde hay un cambio brusco de
impedancia, ya sea el final del cable o una falla existente en el mismo, el pul-so en
su totalidad o parte de este, dependiendo de la gravedad de la falla, es reflejado
devolviendose hacia el instrumento.
A su vez, el ecómetro mide el tiempo transcurrido entre el envío del pulso
inicial y la recepción del pulso reflejado, este tiempo está en función de la ve-
SUNRISE TELECOM
locidad con la que el pulso recorre el cable. Entonces el instrumento conver-tirá el
tiempo transcurrido de ida y vuelta en distancia hacia la falla, la cual será
visualizada por el instrumento.

66. Puiso incidente
SUNRISE TELECOM

67. SUNRISE TELECOM
Pulso reflejado

68. DIAGRAMA CIRCUITAL
GENERADOR DE PULSO SENOIDAL
AMPLIFICADOR
TRANSFORMADOR
PAR BAJO PRUEBA
ELEVADOR
CPU
SUNRISE TELECOM
DISCRETO
OSCILOSCOPIO
PARA
VISUALIZACION
TECLADO

69. DIAGRAMA CIRCUITAL
GENERADOR DE PULSO SENOIDAL
AMPLIFICADOR
TRANSFORMADOR
PAR BAJO PRUEBA
ELEVADOR
CPU
SUNRISE TELECOM
DIGITAL
OSCILOSCOPIO
PARA
VISUALIZACION
TECLADO

70. FORMA DE ONDA.
ENERGIA Y TELECOMUNICACIONES
24 AWG Cu Gel
Batería
1 Pulso incidente 2 400 m
Pulso reflejado
Cursores Controles y datos de
salida
Ganan: 4x
385.98 m Pulso: 25 ns
Filtro: Apagado
Linea 1 14 dBRL Balance
VDP: 67.4%
SUNRISE TELECOM
VDP Control Pulso

71. PRESENTACION DE LOS EVENTOS.
CAPACITIVO RESISTIVO
ABIERTO CORTO
SUNRISE TELECOM

72. PROPIEDADES DEL PULSO
CAPACIDAD DE AJUSTE DE LA
AMPLITUD
VOLUME
SUNRISE TELECOM

73. PROPIEDADES DEL PULSO
CAPACIDAD DE AJUSTE DEL ANCHO
SUNRISE TELECOM

74. PRECISIÓN: Es la desviación
característica del instrumento entre
el valor medido y el valor real del
cable.
Esta precisión se puede dar en
metros o en porcentaje.
SUNRISE TELECOM 99 m
CARACTERISTICAS CLAVES QUE DEBE TENER UN ECOMETRO

75. DISCRIMINACIÓN: Es la habilidad
característica del instrumento para
poder separar dos eventos que
están físicamente cercanos en el
cable.
Este índice de discriminación se
puede dar en metros o en
porcentaje.
SUNRISE TELECOM 99 m
CARACTERISTICAS CLAVES QUE DEBE TENER UN ECOMETRO

76. SENSITIVIDAD: Es la habilidad del
instrumento para detectar de forma
clara eventos pequeños (fallas
pequeñas) sin importar la distancia
a donde estos se localicen.
Esta sensitividad de da en dB.
SUNRISE TELECOM 99 m
CARACTERISTICAS CLAVES QUE DEBE TENER UN ECOMETRO

77. FACTORES INFLUYENTES EN LA MEDICION CON EL TDR
ZONA MUERTA
ZONA MUERTA: Zona ocupada por la
generación del pulso, dentro de la cual
ninguna posible falla podrá ser visualizada
de forma clara.
La zona muerta varia con el ancho de pulso
Z
SUNRISE TELECOM

78. FACTORES INFLUYENTES EN LA MEDICION CON EL TDR
VELOCIDAD DE PROPAGACION (VOP)
V.O.P.: Es la velocidad con la que el pulso
viaja a través del cable bajo prueba.
El valor de esta velocidad es una fracción
de la velocidad de la luz en el vacío, por lo
que se expresa en porcentaje o en valor
decimal.
D=v.t
SUNRISE TELECOM

79. FACTORES INFLUYENTES EN LA MEDICION CON EL TDR
VELOCIDAD DE PROPAGACION (VOP)
V.O.P. Este parámetro varia de acuerdo con:
TIPO DE CABLE
CALIBRE DEL CABLE
TIPO DE
AISLAMIENTO
VOP
SUNRISE TELECOM
d

80. FACTORES INFLUYENTES EN LA MEDICION CON EL TDR
VELOCIDAD DE PROPAGACION (VOP)
2500
VOP
DETERMINACION
SUNRISE TELECOM 2500
DE LA VOP

81. FACTORES INFLUYENTES EN LA MEDICION CON EL TDR
VELOCIDAD DE PROPAGACION (VOP)
Los equipos o también
los propios fabricantes de
cables pueden dar una
guía con los valores de
VOP para operación
SUNRISE TELECOM
TABLA CON VOPs SUGERIDAS

82. FACTORES INFLUYENTES EN LA MEDICION CON EL TDR
ZONA DE RELAJACIÓN
ZONA DE RELAJACIÓN: Zona generada
por la sobreoscilación del pulso incidente
cuando el valor instantáneo de voltaje
retorna hacia el valor cero.
Se puede interpretar a priori como un corto
La zona de relajación varía con la amplitud
del pulso incidente
ZR
-x
V(t) = Vi e sen x
SUNRISE TELECOM

83. FACTORES INFLUYENTES EN LA MEDICION
DISPERSIÓN
CON EL TDR
Dispersión: Como el pulso de salida posee varias
componentes de frecuencia, además de su frecuencia
original, tanto esta frecuencia original como sus componentes
de frecuencias asociadas viajan a velocidades ligeramente
diferentes a través del cable bajo prueba.
El resultado va a ser un ancho de pulso reflejado dispersado,
(mas ancho), que ocupa mas espacio horizontal en la
pantalla comparado con el pulso incidente
fc
Dispersión es el efecto de ensanchamiento
del pulso a medida que este viaja a través del
cable debido a la diferencia de velocidad
entre las componentes de frecuencia que
conforman el pulso incidente.
SUNRISE TELECOM
Ancho de pulso original
+
Ancho de pulso dispersado
+ + + + = PULSO
INCIDENTE

84. SUNRISE TELECOM

85. ANCHO DE BANDA
ANALOGO
CARACTERÍSTICAS DE TRANSMISIÓN
SUNRISE TELECOM
La transmisión de señales análogas es de naturaleza continua, ya que siempre se
estará utilizando el ancho de banda asignado (circuito) durante todo el tiempo de
duración de la llamada

86. ANCHO DE BANDA DIGITAL
SUNRISE TELECOM
Se define como la capacidad de transporte de un medio físico, de los bits de
información, por unidad de tiempo. Esta capacidad está expresada en bits por
segundo (Kbps, Mbps, Gbps) .

87. LIMITACIÓN DEL ANCHO DE BANDA EN
TRANSMISION DE DATOS
Fichero de alta
memoria
CANAL DE TRANSMISION
DIGITAL
Canal de capacidad de
SUNRISE TELECOM
Buffer de
almacenamiento
temporal
transmisión limitada.

88. CARACTERÍSTICAS DEL ANCHO DE
BANDA EN TRANSMISION DE DATOS
Fichero de alta
memoria
A A A A A A A A A A
Paquete X.25 con la
información de usuario
Buffer de
almacenamiento
temporal LAP-B
BRI O PRI
La transmisión de datos se realiza en ráfagas de información de longitud determinada,
SUNRISE TELECOM
denominadas PAQUETES, las cuales no son continuas como en la transmisión análoga. Estos
paquetes requieren de ciertos encabezados adicionales para su transmisión secuencial. El
intercambio ordenado de paquetes debe seguir ciertas reglas para su eficaz transmisión, esto
se denomina PROTOCOLO.

89. DEFINICIÓN ALTERNATIVA DE BANDA ANCHA
Retardo
Latencia Ancho de Banda
FAS TRAMA FAS TRAMA FAS TRAMA FAS TRAMA
t
000011000000001100000000110000000011000000001100000000110
> E1 (2048 Kbps)
B V -+B VB VC- B VB V+- B VB V+- B VB V+-B VB V+- B
SUNRISE TELECOM
Se define como el enlace digital cuya latencia es menor que la latencia característica de un enlace de
2Mbps

90. PARÁMETROS INHERENTES AL
ANCHO DE BANDA
RETARDO
SUNRISE TELECOM
Tiempo transcurrido por una señal, ya sea análoga o digital, entre el momento en que fue lanzada
por el emisor y capturada por el receptor correspondiente.

91. PARÁMETROS INHERENTES AL
ANCHO DE BANDA DIGITAL
Datos de usuario
Datos de usuario
RETARDO SEGÚN ITU
SUNRISE TELECOM
Tiempo transcurrido por una señal digital entre la entrada del primer bit a la red y la salida de este
primer bit de la red.

92. PARÁMETROS INHERENTES AL
ANCHO DE BANDA
Aplicaciones sensibles al Aplicaciones sensibles al
retardo Ancho de Banda
No relevante
Ancho de Banda Fijo
SUNRISE TELECOM
RELACIÓN ENTRE EL ANCHO DE BANDA Y EL RETARDO

93. PARÁMETROS INHERENTES AL
ANCHO DE BANDA DIGITAL

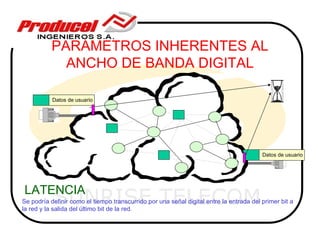

Datos de usuario
Datos de usuario
LATENCIA
SUNRISE TELECOM
Se podría definir como el tiempo transcurrido por una señal digital entre la entrada del primer bit a
la red y la salida del último bit de la red.

94. PARÁMETROS INHERENTES AL
ANCHO DE BANDA DIGITAL
Retardo
Ancho de Banda
Datos de usuario
Datos de usuario
LATENCIA SUNRISE TELECOM
Se puede interpretar como la interacción del retardo con el ancho de banda.

95. SUNRISE TELECOM

96. Proceso por el cual se toma un cable y se realizan todas las mediciones tanto físicas
como eléctricas para que, comparando con unos requisitos establecidos, se pueda
certificar que el cable cumple a cabalidad con los parámetros de un servicio solicitado
OK
SUNRISE TELECOM

97. Caja Terminal
Pares Armario
Bloque Bloque
Primario Secundario
DISTRIBUIDOR
LOCAL
EXCHANGE
NODE (LEN) Listón Caja de Cable de
Pares Dispersión
Cable
Secundario
Cable
Cruzada
RED SECUNDARIA
(PLANTA INTERNA)
UNIDAD LOCAL
DE DISTRIBUCIÓN
(DLU) Cámara
Subterránea
Puente en el distribuidor
SITUACIÓN ACTUAL DE
SUNRISE TELECOM
RED PRIMARIA
(PLANTA INTERNA)
Cable Primario
LAS LÍNEAS EXTERNAS
(ESTRUCTURA RED
TELEFONICA)

98. Oficina central Armario
Bucle de
Empalme Primaria usuario
de corona
Secundaria
SUNRISE TELECOM
SITUACIÓN ACTUAL DE
LAS LÍNEAS EXTERNAS

99. DEFINICIONES DE LOS PARAMETROS DE PRUEBA
ATENUACIÓN. Se define como la pérdida de energía de la señal a medida que esta
viaja a través del cable
CARACTERÍSTICAS.
- Directamente proporcional a la frecuencia de operación: Debida a la reactancia
de su capacitancia característica. De ahí que también se denomine PÉRDIDA DE INSERCIÓN.
SUNRISE TELECOM

100. DEFINICIONES DE LOS PARAMETROS DE PRUEBA
ATENUACIÓN. Se define como la pérdida de energía de la señal a medida que esta
viaja a través del cable
Pérdida
Curva de atenuación
típica
SUNRISE TELECOM Frecuencia

101. DEFINICIONES DE LOS PARAMETROS DE PRUEBA
ATENUACIÓN. Se define como la pérdida de energía de la señal a medida que esta
viaja a través del cable
Pérdida
Comportamiento de
la curva de acuerdo
al nivel de atenuación
Atenuación baja
Atenuación alta
Atenuación mas alta
SUNRISE TELECOM Frecuencia

102. DEFINICIONES DE LOS PARAMETROS DE PRUEBA
ATENUACIÓN.
- Directamente proporcional con la longitud: Ya que la longitud incrementa la
capacitancia típica y por ende la reactancia.
- Calibre del cable: Mayor sección ofrece mas facilidad de propagación.
- Estrechamente relacionada con eventos tanto capacitivos como resistivos en el
cable (humedad, conectores y terminaciones defectuosos).
SUNRISE TELECOM

103. PRIMERAS FORMAS PARA CONTRARRESTAR LA ATENUACIÓN
BOBINAS DE CARGA: Inductores colocados en serie con respecto a la resistencia
de bucle con el objetivo de rebajar al máximo posible la componente capacitiva y
proporcionar mas longitud al par.
SUNRISE TELECOM

104. DEFINICIONES DE LOS PARAMETROS DE PRUEBA
FACTORES QUE INCREMENTAN LA ATENUACIÓN.
Derivaciones: Incrementan la capacitancia del par.
Sección central Sección de
carga Derivaciones
local
Oficina central
Bobinas de carga
SUNRISE TELECOM
RAMA MULTIPLE CARGADA PARA LARGAS DISTANCIAS

105. DEFINICIONES DE LOS PARAMETROS DE PRUEBA
FACTORES QUE INCREMENTAN LA ATENUACIÓN.
Derivaciones: Incrementan la capacitancia del par. Señal original
mas señal
retrasada
Señal original
Oficina central
Señal duplicada
SUNRISE TELECOM
RAMA MULTIPLE CARGADA PARA LARGAS DISTANCIAS

106. DEFINICIONES DE LOS PARAMETROS DE PRUEBA
FACTORES QUE INCREMENTAN LA ATENUACIÓN.
Derivaciones: Incrementan la capacitancia del par. Señal original
mas señal
retrasada
Señal original
Oficina central
A A
Sin Derivación Con Derivación
SUNRISE TELECOM f
RAMA MULTIPLE CARGADA PARA LARGAS DISTANCIAS
f

107. DEFINICIONES DE LOS PARAMETROS DE PRUEBA
FACTORES QUE INCREMENTAN LA ATENUACIÓN.
Cambio de calibre: Cuando la señal pasa de un medio a otro distinto se refleja parte
de la señal transmitida.
Oficina central
Reflejo
SUNRISE TELECOM
Oficina central
RAMA MULTIPLE CARGADA PARA LARGAS DISTANCIAS

108. MEDICIÓN DE LA ATENUACIÓN:
El proceso de medición de la atenuación, debe ser llevado a cabo para todo el rango de
frecuencias del servicio que se desea implementar. Para esto se requiere de un generador
de barrido que genera todas las frecuencias del rango a una amplitud constante y de un
medidor de señal sintonizado con el barrido, el cual para cada frecuencia mide la amplitud
obtenida de acuerdo al nivel de atenuación del cable
Generador de
frecuencia
Medidor de
señal
SUNRISE TELECOM
ESTE PROCESO TAMBIEN ES DENOMINADO RESPUESTA EN FRECUENCIA

109. L
DISPERSIÓN:
También conocida como interferencia simbólica, es causada a altas frecuencias a
menudo, es el proceso de ensanchamiento espectral debido a la diferencia de
velocidades que componen las componentes de frecuencias de cada una de las
portadoras.
Generalmente es causada por las características físicas del cable
SUNRISE TELECOM
+ + + + +

110. SUNRISE TELECOM

111. TIPOS DE EVENTOS
RESISTIVOS. Afectan directamente la resistencia de cada alambre conformante del par.
CORTO
BAJA IMPEDANCIA o fallas de
aislamiento.
SUNRISE TELECOM CRUCE

112. TIPOS DE EVENTOS
RESISTIVOS. Afectan directamente la resistencia de cada alambre conformante del par.
TIERRA
BATERÍA
Par Libre
SUNRISE TELECOM Par en servicio - 48 V DC

113. TIPOS DE EVENTOS
CAPACITIVOS. Afectan directamente la capacitancia del par.
ABIERTO
ALTA IMPEDANCIA
SPLITTER
SUNRISE TELECOM TRASPUESTO

114. ESTUDIO PROFUNDO DE CALIDAD
DEL CABLE DE COBRE
ESTA VEZ SE TIENEN EN
CUENTA LAS
CARACTERISTICAS
ELÉCTRICAS DE LA
CHAQUETA DE TIERRA
CHAQUETA DE TIERRA
SUNRISE TELECOM
Circuito equivalente simplificado

115. ALTERACIONES EN EL BALANCE DEL
CABLE
DESBALANCE
CAPACITIVO
DESBALANCE
RESISTIVO
SUNRISE TELECOM

116. ALTERACIONES EN EL BALANCE DEL
CABLE
DESBALANCE CAPACITIVO:
Se define como la diferencia de capacitancia entre las combinaciones A-Tierra con
respecto a B-Tierra.
Simplemente compara la capacitancia a tierra para los hilos A y B y provee un
porcentaje de mas pequeño al mas grande, esto significa, se hace una regla de tres
directa con los dos valores de capacitancia A-Tierra y B-Tierra.
La condición es que este porcentaje no sea superior al 95%.
SUNRISE TELECOM

117. ALTERACIONES EN EL BALANCE DEL
CABLE
DESBALANCE CAPACITIVO:
Su determinación matemática es sencilla:
EJEMPLO: Se realizaron mediciones de Capacitancia en un par con respecto a tierra
y se Obtuvo:
Capacitancia A-B: 133.27 nF
Capacitancia A-Tierra: 206.57 nF
Capacitancia B-Tierra: 211.61 nF
SUNRISE TELECOM
El balance capacitivo es excelente.

118. ALTERACIONES EN EL BALANCE DEL
CABLE
DESBALANCE RESISTIVO:
Se define como la diferencia de resistencia entre la línea A y la línea B.
La condición es que esta diferencia no sea mayor al 2 por ciento del loop, y en ningún
caso mayor de 17 Ohmios.
MONTAJE SUGERIDO PARA ESTA MEDICIÓN:
Se toma la resistencia de las
combinaciones A-Tierra y B-Tierra y se
realiza la comparación con la
Resistencia de bucle mutua (A-B)
SUNRISE TELECOM

119. DESBALANCE
RESISITIVO
ALTERACIONES EN EL BALANCE DEL
CABLE
EJEMPLO: Se tomaron Mediciones entre los tres hilos y se obtuvo
Resistencia A-B: 560 Ohmios
Resistencia A-Tierra: 279 Ohmios
Resistencia B-Tierra: 282 Ohmios
Diferencia de resistencia entre A-Tierra y B-Tierra = 3 Ohmios
2% de 560 Ohmios = 11.2 Ohmios.
El desequilibrio resistivo es aceptable por que el 2% de la resistencia de
SUNRISE TELECOM
bucle es mayor de la diferencia de resistencia entre las combinaciones A-
Tierra y B-Tierra

120. DESBALANCE
RESISITIVO
ALTERACIONES EN EL BALANCE DEL CABLE
DEDUCCIÓN DE LOS DESEQUILIBRIOS:
3. Desequilibrio A-T =
6. Desequilibrio B-T =
9. Desequilibrio Resistivo =
SUNRISE TELECOM

121. ALTERACIONES EN EL BALANCE DEL CABLE
DEDUCCIÓN DE LOS DESEQUILIBRIOS:
2. Desequilibrio A-T =
4. Desequilibrio B-T =
6. Desequilibrio Resistivo =
Tomando el ejemplo anterior donde:
Resistencia A-B: 560 Ohmios
Resistencia A-Tierra: 279 Ohmios
Resistencia B-Tierra: 282 Ohmios
Diferencia de resistencia entre A-Tierra y B-Tierra = 3 Ohmios
2% de 560 Ohmios = 11.2 Ohmios.
DESBALANCE
Desequilibrio A-T =
RESISITIVO
SUNRISE TELECOM
Desequilibrio B-T =
Desequilibrio Resistivo =

122. ALTERACIONES EN EL BALANCE DEL CABLE
BALANCE LONGITUDINAL: Simetría de impedancias entre las
combinaciones A-tierra y B-tierra respectivamente.
Su resultado depende directamente de los resultados tanto de los desbalances
capacitivo como resistivo.
60 dB o superior = OK
SUNRISE TELECOM
50 hasta 60 dB = Marginal
40 hasta 50 dB = Malo

123. ANALISIS DEL RUIDO:
Definición: Presencia de señales externas no conformantes de la parte eléctrica de la señal que originalmente se
envió por el par. Generalmente este ruido afecta de forma negativa el desempeño del par en el rango de frecuencias
al cual ha sido destinado.
ORIGEN: Desbalance en el par, aterrizado de baja calidad, estaciones de radio cerca de las líneas, instalaciones
telefónicas deficientes.
CONSECUENCIAS: Atenuación de señal a las frecuencias donde el ruido se produce, baja calidad de la información
que el par lleva.
CLASES DE RUIDOS
RUIDO METÁLICO: (O BLANCO): Se define como ruido
metálico, al ruido que se produce internamente en los pares
por problemas de desbalanceo. También es llamado ruido de
circuito o térmico. Cuando el este ruido es medido en una
línea de terminación inactiva, <20 dBrnc es aceptable, entre
20 y 30 dBrnc es marginal y >30 dBrnc es inaceptable.
Sus unidades son dBrnc, Potencia de ruido evaluado en dBrn
(0dBrn = -90 dBm), medido por un microteléfono con
SUNRISE TELECOM
MENSAJE DE EVALUACIÓN C. (Una evaluación de ruido
espectral para medir potencia de ruido en una línea que sea
terminada en un teléfono tipo 500)

124. ANALISIS DEL RUIDO:
CLASES DE RUIDOS
RUIDO EN BANDA ANCHA: Se define como la representación cartesiana (espectro) de los posibles
ruidos existentes en un ancho de banda dado, proporcionando un comportamiento en rango de
frecuencias de las presencias de señales eléctricas indeseables en el par bajo prueba.
Este ruido puede generarse por medio de muchas fuentes (radio AM, otros servicios de
telecomunicaciones que estén adyacentes al par).
SUNRISE TELECOM

125. UNIDADES PARA MEDICIÓN DE RUIDO
- dBm: Medición del ruido puro tomando como referencia 0 dBm (1 mW).
Por ejemplo: 100 W convertidos en dBm, aplicando la fórmula es:
SUNRISE TELECOM 50 100
1 5 10 20

126. UNIDADES PARA MEDICIÓN DE RUIDO
- dBm/Hz: Cuando se considera el ruido de banda ancha, el nivel de ruido introducido en el
receptor dependerá de la potencia de ruido así como del ancho de banda típico del receptor (para
este caso particular 4,3125 KHz).
Tomando un pequeño segmento del ruido de banda ancha, se puede obtener un estimado de
predicción para los efectos de interferencia.
Por ejemplo si medimos un nivel de ruido de -60 dBm, sobre una banda de 4,3125 KHz, entonces:
Potencia de ruido = -60 dBm – 10log 4312 = 96,34 dBm/Hz
Donde 10log 4312 = 36,34 es debida al radio de bandas desde 1 Hz hasta 4,3125
KHz.
SUNRISE TELECOM

127. RUIDOS INTERNOS
NEXT: Diafonía de extremo cercano: (Near End Crosstalk):
Se define como la inducción indeseada de la señal (o de ruido) que recibe un par desde
otro par adyacente, vista desde el mismo extremo.
Este fenómeno es medido utilizando todas las combinaciones de los pares, cuando se
realizan las pruebas de certificación.
CAUSAS:
- Desbalance del par.
- Utilización de componentes y cables defectuosos o fuera de norma.
- Problemas con el entorchado de los pares.
- Terminaciones inadecuadas. V in
ACOPLAMIENTO
SUNRISE TELECOM
LA DIAFONIA DEPENDE DE LA FRECUENCIA.
VNEXT

128. FEXT Diafonía de extremo lejano: (Far End Crosstalk): es
similar al NEXT, excepto que la señal es enviada desde el extremo local y la diafonía es
medida en extremo lejano.
SEÑAL INCIDENTE SEÑAL ATENUADA
V in V out
VNEXT VFEXT
NEXT FEXT
Debido a la atenuación, las señales que inducen el FEXT pueden ser mucho mas
débiles, especialmente para longitudes largas de cable. Este efecto significa que para
una calidad dada de cableado, mas FEXT será visto en un enlace corto que en un
enlace largo. Por esta razón, los resultados de FEXT no son significativos sin una
indicación de la correspondiente atenuación en el enlace. Así, el FEXT es medido pero
SUNRISE TELECOM
raramente reportado. A cambio de esto, los resultados de FEXT son utilizados para
derivar el FEXT de igual nivel (ELFEXT).

129. RUIDOS EXTERNOS:
Son ruidos que se producen debido a sistemas de transmisión que estan netamente
fuera del cable.
Específicamente el problema mas grave es la interferencia de AM comercial
SUNRISE TELECOM Π

130. RUIDOS EXTERNOS:
AM comercial
Espectro
A
p
p-m p+m
f
SUNRISE TELECOM
f(x) = sen(p-m) + sen p + sen(p+m)

131. RUIDOS EXTERNOS: AM comercial (POSIBLES SOLUCIONES)
Es un problema complejo de resolver,
Filtros anuladores de AM,
Blindajes,
SUNRISE TELECOM
Buen aterrizaje

132. ANALISIS DEL RUIDO
RUIDOS EXTERNOS: Circuitos eléctricos cercanos en media y alta
tensión.
Es un problema complejo de resolver,
SOLUCIONES POSIBLES
Balance en el par.
Buen aterrizaje
SUNRISE TELECOM

133. RUIDO IMPULSIVO:
Ruido transitorio de naturaleza aleatoria producido por la conmutación indeseada de las
líneas que están activas.
SUNRISE TELECOM
- Se manifiestan como pulsos de cortísima duración pero de amplitud muy alta.
- Puede ser bastante perjudicial para los equipos de electrónica sensible

134. CLASES DE RUIDOS IMPULSIVOS TRANSITORIOS:
1. Transitorio señal de llamada de la central: El voltaje de llamada proveniente de la
central producen señales intermitentes de tensión considerables en AC en la línea
que puede perturbar o dañar permanentemente el módem DSL.
2. Transitorio trayecto de la llamada: Se definen como tensiones transitorias que
aparecen en la línea y se producen al cambiar un circuito telefónico del estado
descolgado al estado colgado durante el tiempo en que se aplica la señal de
llamada. Ésta puede ser una de las fuentes más perjudiciales de transitorios debido
a la alta tensión momentánea que existe en la línea cuando el circuito telefónico
cambia de descolgado a colgado. Estos transitorios pueden afectar gravemente los
márgenes, y por tanto obligar a hacer nuevas transmisiones de los trenes de datos
y ocasionar pérdida de datos.
3. Transitorio descolgado/colgado: Estos transitorios que aparecen en un canal de
SUNRISE TELECOM
transmisión causadas por cambios de impedancia al cambiar el circuito telefónico
del estado descolgado a colgado o viceversa. Estos transitorios pueden afectar
gravemente los márgenes, y forzar nuevas transmisiones de los trenes de datos y
ocasionar pérdida de datos.

135. CAUSAS:
- Empalmes deficientes.
- Voltajes y estados de transición en las centrales
telefónicas.
- Descargas atmosféricas.
POSIBLES SOLUCIONES:
SUNRISE TELECOM
- Dispositivos cortadores de transitorios
(descargadores a gas, varistores, etc)

136. ANALISIS DEL RUIDO:
CONTROL DEL RUIDO:
RELACIÓN DE SEÑAL A RUIDO (S/R): Se define como la relación matemática entre la magnitud
de la señal aplicada a una frecuencia dada y su ruido correspondiente a esa misma frecuencia. Por
lo tanto la relación de señal a ruido (S/R) será una función dependiente de la frecuencia.
Atenuación
S/R
SUNRISE TELECOM
Ruido

137. SUNRISE TELECOM

138. DEFINICIÓN: Servicios agregados para transporte a alta velocidad para
líneas metálicas telefónicas suscriptoras que ya estén en servicio, aprovechando el
amplio espectro de ancho de banda que actualmente se esta utilizando para voz
análoga.
SUNRISE TELECOM
Su sigla significa: Línea Suscriptora Digital (Digital Subscriber Line).

139. JUSTIFICACIÓN:
2. La modernización de los computadores y el acceso de estos al público en general,
hace necesario el intercambio de información.
3. Los elevados costos que implican tener tecnología de ISDN, no deben frenar la
constante demanda de servicios complementarios que pueden ofrecer las redes de
telecomunicaciones
4. La introducción de las redes corporativas y el acceso a Internet convierte a
cualquier red de telecomunicaciones en la llamada AUTOPISTA DE LA
INFORMACIÓN. Tanto que hay una red que se encarga de manejar este tráfico a
nivel mundial: la WEB.
5. Al poder digitalizarse cualquier tipo de información, es posible para las compañías
de telecomunicaciones ofrecer servicios adicionales a los tradicionales de voz y
transporte (Video por demanda, TV Compras, Etc).
SUNRISE TELECOM
6. Ante esto, las redes telefónicas no poseen la suficiente capacidad para soportar el
cada vez mas creciente pedido de servicios de datos. Por lo tanto es necesario
desviar tráficos de datos de alta velocidad por una red que no sea la telefónica.

140. CARACTERÍSTICAS:
2. La mas fundamental radica en la posibilidad de envío de señales digitales de alta
velocidad utilizando la planta externa telefónica existente, con pocas
modificaciones en lo referente a enrutamiento de llamadas de voz convencionales.
3. Su principal objetivo radica en que se pueda distribuir de acuerdo a su naturaleza el
tráfico de voz (POTS) y el tráfico de datos digitales a redes dedicadas sin
interferencia mutua.
4. Son tecnologías que utilizando el par trenzado telefónico convencional, pueden
hacer un uso eficaz de su espectro gracias a los códigos de línea que utiliza, lo cual
minimiza la utilización de regeneradores, amplificadores de señal y accesorios
auxiliares para transmisión.
5. Con la posibilidad de digitalizar cualquier clase de información, es posible que
xDSL pueda ofrecer una amplia gama de servicios (video, sonido digital, TV
compras) accesible para toda clase de clientes (usuarios residenciales comunes,
SUNRISE TELECOM
redes corporativas, redes privadas virtuales (VPN), redes LAN).

141. CARACTERÍSTICAS:
LA CARACTERISTICA MAS IMPORTANTE ES QUE LA EFICACIA DE LA
TRANSMISIÓN, ASÍ COMO LA VELOCIDAD QUE PUEDA ALCANZAR
DEPENDE DIRECTAMENTE DE LAS CARACTERÍSTICAS FISICAS DEL
CABLE, DE AHÍ LA IMPORTANCIA DEL PROCESO DE PRECALIFICACIÓN
- Longitud del par de cobre.
- Calibre (diámetro) del hilo conformante del par (AWG/mm).
- Presencia de derivaciones.
- Interferencia de señales acopladas tanto externas como internas
(NEXT/FEXT, ruido de fondo).
SUNRISE TELECOM
- Eventos que contribuyen a incrementar la atenuación natural de par de cobre
(empalmes defectuosos, fallas en el aislamiento, desbalances, etc)

142. HISTORIA
1985 : Los laboratorios Bell descubre una nueva forma de hacer que los alambres de
cobre tradicional puedan soportar nuevos servicios.
1990 : Las compañías telefónicas inician desplegando el DSL de alta velocidad (High
Speed DSL) para ofrecer servicio T1 en cables de cobre sin el costo de instalar
repetidores.
Las compañías telefónicas comienzan a promocionar ADSL como una manera de entrar
al mercado del video.
1995 : Las nuevas compañías comienzan a ver a ADSL como una forma de cumplir la
necesidad para acceso rápido de Internet.
Ahora : ADSL, SDSL e IDSL están siendo desplegadas para acceso de Internet rápido a
traves de todo Estados Unidos. Mas de 400000 clientes están utilizando el ADSL en el
SUNRISE TELECOM
norte de California únicamente

143. Familias xDSL
HDSL: Concebida para transporte de portadoras digitales T1 y E1.
SDSL: Transporte de múltiplos de 64 Kbps (máximo 768 Kbps), por un solo bucle
(Tx y Rx) hasta máximo 3 Km.
ADSL: Concebido para transporte asimétrico bidireccional de la información.
CDSL: Para utilizaciones domésticas de bucles cortos y velocidad hasta 1 Mbps.
IDSL: Forma de transporte de canales B de ISDN sobre un solo par que contengan
datos que puedan ir de forma directa hacia la red ISDN sin pasar por la red
telefónica, obviamente el canal D de señalización no interviene.
VDSL: Transporte de alto ancho de banda de forma asimétrica
MDSL: Transporte de portadoras de velocidades múltiples sobre un solo par de
SUNRISE TELECOM
cobre

144. CARACTERÍSTICAS DE
LA FAMILIA xDSL.

145. Inalambrico
(Wireless)
Satélite
Cable Modem (Broadband)
SUNRISE TELECOM
COMPETIDORES DE xDSL

146. FUTURO DEL xDSL.
SUNRISE TELECOM

147. ESTANDARES xDSL.
SUNRISE TELECOM

148. NORMATIVAS: RECOMENDACIONES ITU-T SERIE G: SISTEMAS Y MEDIOS DE
TRANSMISIÓN, SISTEMAS DIGITALES Y REDES
SUNRISE TELECOM

149. SUNRISE TELECOM

150. 1
MULTIPLEXACIÓN T1 1
2
(USA)
2
3
3
4
4
5
5
6
6
7
7
8
8 Channel Channel
DSU/CSU 9
9 Bank Repetidor Repetidor DSU/CSU Bank 10
10 Dos pares 11
11
12
12
13
13
14
14
1800 15
15
metros 16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
SITUACIÓN DE LOS ENLACES DE T1 (TAMBIEN
APLICABLE A E1)

151. MULTIPLEXACIÓN T1
1 (USA)
2 Central Local
3
4
5
6
7
8 Channel
9 HTU-R
Bank HTU-C
10 3600 m
11
12 CrossConect
13 para líneas
privadas
14
15
16
17
18
19
20
21
22
23
24
SITUACIÓN DE APLICAR HDSL A LOS ENLACES
DE T1 (TAMBIEN APLICABLE A E1)

152. PRIMERA APROXIMACIÓN : SDSL
Aparece como una alternativa aún mas viable para digitalizar el bucle local
128 hasta
768 Kbps
STU
Troncales
Cross-Connect
para servicio de T1
Terminal de
líneas privadas
central Terminal
remoto
SUNRISE TELECOM Área de
servicio de
portadora
…

153. MULTIPLEXACIÓN T1
1 (USA)
2 Central Local
3
4
5
6
7
8 Channel
9 HTU-R
Bank HTU-C
10 784 Kbps sobre 3600 m
11
12 CrossConect
13 para líneas
privadas
14
15
16 784 Kbps sobre 3600 m
17
18
19
20
21
22
23
24
PROCESO DE COLOCAR UN T1 SOBRE ENLACES
DE 784 Kbps.

154. MULTIPLEXACIÓN E1
1 (Europa)
2 Central Local
3
4
784 Kbps sobre 3600 m
5
6
7
8 Channel
9 HTU-R
Bank HTU-C
10 784 Kbps sobre 3600 m
11
12 CrossConect
13 para líneas
privadas
14
15
16 784 Kbps sobre 3600 m
17
18
19
20
21
22
23
24
PROCESO DE COLOCAR UN E1 SOBRE ENLACES
DE 784 Kbps.

155. TRAMA HDSL PARA E1
6 mseg
Sincronismo Encabezado B1 . . . B12 Encabezado B13 . . . B24 Encabezado B25 . . . B36 Encabezado B37 . . . B48 Relleno
14 bits 2 y 10 bits 2 y 10 bits 2 y 10 bits 2 y 10 bits
Par 1 Z Byte 1 Byte 4 Byte 7 ... Byte 34 768 Kbps + 16 Kbps = 784 Kbps
97 bits
Par 2 Z Byte 2 Byte 5 Byte 8 ... Byte 35 768 Kbps + 16 Kbps = 784 Kbps
Par 3 Z Byte 3 Byte 6 Byte 9 ... Byte 36 768 Kbps + 16 Kbps = 784 Kbps
1 2
3 Central Local
4 5
6 784 Kbps sobre 3600 m
7 8
9
10 Channel Bank HTU-R HTU-C
11
784 Kbps sobre 3600 m
12
CrossConect para
13
líneas privadas
14
15
16 784 Kbps sobre 3600 m
17
18
19
3 Pares
20
21
22
23
24

156. TRAMA HDSL PARA E1
6 mseg
Sincronismo Encabezado B1 . . . B12 Encabezado B13 . . . B24 Encabezado B25 . . . B36 Encabezado B37 . . . B48 Relleno
14 bits 2 y 10 bits 2 y 10 bits 2 y 10 bits 2 y 10 bits
Par 1 Z Byte 1 Byte 3 Byte 5 ... Byte 35 1152 Kbps + 16 Kbps = 1168 Kbps
145 bits
Z Byte 2 Byte 4 Byte 6 Byte 36 1152 Kbps + 16 Kbps = 1168 Kbps
Par 2 ...
1 2
3 Central Local
4 5
6
7 8
9
10 Channel Bank HTU-R HTU-C
11
1152 Kbps sobre 3600 m
12
CrossConect para
13
líneas privadas
14
15
16 1152 Kbps sobre 3600 m
17
18
19
20
21
22
23
24 2 Pares

157. TRAMA HDSL PARA E1
6 mseg
Sincronismo Encabezado B1 . . . B12 Encabezado B13 . . . B24 Encabezado B25 . . . B36 Encabezado B37 . . . B48 Relleno
14 bits 2 y 10 bits 2 y 10 bits 2 y 10 bits 2 y 10 bits
Par 1 Z Byte 1 Byte 2 Byte 3 ... Byte 36 2048 Kbps + 16 Kbps = 2320 Kbps
289 bits
Central Local
1 2 Channel Bank HTU-R HTU-C
3
4 5 2320 Kbps sobre 3600 m
6 CrossConect para
7 8 líneas privadas
9
10
11
12
13
14
15
16
17
18
19
1 Par (HDSL2)
20
21
22
23
24

158. MODULACIÓN PARA HDSL
10 00 10 10 10 10 01 01 11 01 00 10 00 10 01 10 01 10 01 00 11 00 11 01 10 01 01 00 11 00
+3 -3 +3 +3 +3 +3 -1 -1 +1 -1 -3 +3 -3 +3 -1 +3 -1 +3 -1 -3 +1 -3 +1 -1 +3 -1 -1 -3 +1
+3
+1
-3
HDSL
-1
-3
2B1Q
1 2
3 Central Local
4 5
6 784 Kbps sobre 3600 m
7 8
9
10 Channel Bank HTU-R HTU-C
11
784 Kbps sobre 3600 m
12
CrossConect para
13
líneas privadas
14
15
16 784 Kbps sobre 3600 m
17
SUNRISE TELECOM
18
19
3 y 2 Pares
20
21
22
23
24

159. MODULACIÓN PARA HDSL
Para 1 bit
HDSL2
QPSK (Quadrature phase shift
keying) = Codificación por cambio de
DPSK (Differencial Phase shift keying)
Codificación por cambio en la fase en cuadratura
diferencia de fase
DESFASE
00 = 0º
01 = 90º
11 = 180º
10 = 270º
SUNRISE TELECOM
11010101001001000100110101001001 Para 2 bits
PRIMERAS APROXIMACIONES

160. MODULACIÓN PARA HDSL2
QPSK (Quadrature phase shift
keying) = Codificación por cambio de
fase en cuadratura (OBTENCIÓN)
Señal sinusoidal
obtenida de la
combinación de las
señales seno y
coseno en cuadratura
cos F sen F
Señal seno y coseno
sen F + cos F = sen (f + 45º)
SUNRISE TELECOM
en cuadratura
11010101001001000100110101001001
PRIMERAS APROXIMACIONES

161. MODULACIÓN PARA HDSL2
QPSK (Quadrature phase shift keying) =
Codificación por cambio de fase en cuadratura
SUNRISE TELECOM
SEÑALES EN CUADRATURA RESULTADO DE LA COMBINACIÓN
PRIMERAS APROXIMACIONES

162. MODULACIÓN PARA HDSL2
QPSK (Quadrature phase shift keying) =
Codificación por cambio de fase en cuadratura
0º Desfase de 45º
0º Desfase de 135º
0º Desfase de 225º
SUNRISE TELECOM
0º Desfase de 315º
RESULTADO DE LA COMBINACIÓN REPRESENTACIÓN VECTORIAL FIJA
PRIMERAS APROXIMACIONES

163. MODULACIÓN PARA HDSL2
QAM (Quadrature Amplitude
Modulation) = Modulación por
amplitud en cuadratura
90º
Desplazamientos de
0º entre vectores
2 POSIBLES DE NIVELES DE
AMPLITUD PARA DADA
SENOIDAL
180º
0º
DESPLAZAMIENTO
00 = 0º
01 = 90º
10 = 180º
SUNRISE TELECOM
Representación
270º Fasorial 11 = 270º
PRIMERAS APROXIMACIONES

164. MODULACIÓN PARA HDSL2
QAM (Quadrature Amplitude
Modulation) = Modulación por
amplitud en cuadratura
90º
Desplazamientos de
90º entre vectores
2 POSIBLES DE NIVELES DE
AMPLITUD PARA DADA
SENOIDAL
180º
0º
DESPLAZAMIENTO
00 = 0º
01 = 90º
10 = 180º
SUNRISE TELECOM
Representación
270º Fasorial 11 = 270º
PRIMERAS APROXIMACIONES

165. MODULACIÓN PARA HDSL2
QAM (Quadrature Amplitude
Modulation) = Modulación por
amplitud en cuadratura
90º
Desplazamientos de
180º entre vectores
2 POSIBLES DE NIVELES DE
AMPLITUD PARA DADA
SENOIDAL
180º
0º
DESPLAZAMIENTO
00 = 0º
01 = 90º
10 = 180º
SUNRISE TELECOM
Representación
270º Fasorial 11 = 270º
PRIMERAS APROXIMACIONES

166. MODULACIÓN PARA HDSL2
QAM (Quadrature Amplitude
Modulation) = Modulación por
amplitud en cuadratura
90º
Desplazamientos de
270º entre vectores
(se representa solo un
desplazamiento para
comodidad en la
visualización)
2 POSIBLES DE NIVELES DE
AMPLITUD PARA DADA
SENOIDAL
180º
0º
DESPLAZAMIENTO
00 = 0º
01 = 90º
10 = 180º
SUNRISE TELECOM
Representación
270º 11 = 270º Fasorial
PRIMERAS APROXIMACIONES

167. MODULACIÓN PARA HDSL2
QAM (Quadrature Amplitude Modulation) = Modulación por amplitud en cuadratura
PARA LA SECUENCIA BINARIA 11010101001001000100110101001001
Al valor del ángulo inicial se le añade el desplazamiento de
fase correspondiente, el cual a su vez va de acuerdo a la
pareja binaria asignada
DESPLAZAMIENTO
00 = 0º
01 = 90º
10 = 180º
45° 135° 225° 315°
11 = 270º
SUNRISE TELECOM
Angulo posible del vector
PRIMERAS APROXIMACIONES

168. MODULACIÓN PARA HDSL2
QAM (Quadrature Amplitude Modulation) = Modulación por amplitud en cuadratura
PARA LA SECUENCIA BINARIA 11010101001001000100110101001001
Al valor del ángulo inicial se le añade el desplazamiento de
fase correspondiente, el cual a su vez va de acuerdo a la
pareja binaria asignada
DESPLAZAMIENTO
00 = 0º
01 = 90º
Forma de onda
10 = 180º
resultante
11 = 270º
45° 135° 225° 315°
APLICACIÓN:
Supongamos que el Ahora supongamos
Valor anterior siguiente par binario que el siguiente par
225º es 01 binario es 11
(Ejemplo), sin (desplazamiento 90º), (desplazamiento
importar su entonces 270º), entonces
…
SUNRISE TELECOM
par binario 315º + 270º = 585º =
asociado 225º + 90º = 315º,
entonces el siguiente 225, entonces el
previo siguiente vector es
vector es 315º
225º
PRIMERAS APROXIMACIONES

169. MODULACIÓN PARA HDSL2
QAM (Quadrature Amplitude Modulation) = Modulación por amplitud en cuadratura
PARA LA SECUENCIA BINARIA 11010101001001000100110101001001
Al valor del ángulo inicial se le añade el desplazamiento de 11 = 45° + 90° = 135°
fase correspondiente, el cual a su vez va de acuerdo a la 01 = 135° + 90° =
pareja binaria asignada 225° 01 = 225° + 90° =
DESPLAZAMIENTO 315° 01 = 315° + 0° =
00 = 0º 315° 00 = 315° + 180° =
01 = 90º 135° 10 = 135° + 90° =
10 = 180º 225° 01 = 225° + 0° =
11 = 270º 225° 00 = 225° + 90° =
45° 135° 225° 315°
315° 01 = 315° + 0° =
315° 00 = 315° + 270° =
225° 11 = 225° + 90° =
315° 01 = 315° + 90° =
45° 01 = 45° + 0° =
45° 00 = 45° +
SUNRISE TELECOM
180° = 225° 10 = 225° +
90° = 315° 01 = 315° +
…=…
Forma de onda resultante
PRIMERAS APROXIMACIONES

170. MODULACIÓN PARA HDSL2
QAM (Quadrature Amplitude
Modulation) = Modulación por
DESFASE
amplitud en cuadratura
00 = 0º
01 = 90º
11 = 180º
10 = 270º 2 POSIBLES DE NIVELES DE
AMPLITUD PARA DADA
SENOIDAL
Representación
SUNRISE TELECOM
Fasorial
PRIMERAS APROXIMACIONES

171. MODULACIÓN PARA HDSL2
QAM (Quadrature Amplitude
Modulation) = Modulación por
DESFASE
amplitud en cuadratura
00 = 0º
01 = 90º
11 = 180º
2 POSIBLES DE NIVELES DE
AMPLITUD PARA DADA
10 = 270º SENOIDAL
SUNRISE TELECOM
Representación Vectorial
(Constelación)
PRIMERAS APROXIMACIONES

172. MODULACIÓN PARA HDSL2
QAM (Quadrature Amplitude Modulation) = Modulación por amplitud en cuadratura
0000 : sen x + 0,25cos x
0100 : - sen x + 0,25cos x
0001 : sen x + cos x
0101 : - 0,25sen x + 0,25cos x
0010 : 0,25sen x + cos x
0110 : - 0,25sen x + cos x
0111 0110 0010 0001 0011 : 0,25sen x + 0,25cos x
0111 : - sen x + cos x
0011 0000
0100 0101 Representación
fasorial para 16
combinaciones
posibles
1100 1111 1001 1000
1100 : -sen x - 0,25cos x 1110 1011 1000 : sen x - 0,25cos x
1101 1010
SUNRISE TELECOM
1101 : -sen x - cos x 1001 : 0,25sen x - 0,25cos x
1110 : -0,25sen x - cos x 1010 : 0,25sen x - cos x
1111 : -0,25sen x - 0,25cos x 1011 : sen x - cos x
PRIMERAS APROXIMACIONES

173. MODULACIÓN PARA HDSL2
QAM (Quadrature Amplitude Modulation) = Modulación por amplitud en cuadratura
QAM 4 POSIBLES DE NIVELES DE
AMPLITUD PARA DADA
SENOIIDAL
16
Constelación
para 4 valores
(16 valores
posibles)
SUNRISE TELECOM
COMBINACIONES DE
AMPLITUD
PRIMERAS APROXIMACIONES

174. MODULACIÓN PARA HDSL2
QAM (Quadrature Amplitude Modulation) = Modulación por amplitud en cuadratura
Constelación
para 6 valores
(64 valores
posibles) 6 POSIBLES DE NIVELES DE
AMPLITUD PARA DADA
SENOIIDAL
QAM
64
SUNRISE TELECOM
COMBINACIONES DE
AMPLITUD
PRIMERAS APROXIMACIONES

175. MODULACIÓN PARA HDSL2
QAM (Quadrature Amplitude Modulation) = Modulación por amplitud en cuadratura
Constelación
para 8 valores
(256 valores
posibles)
8 POSIBLES DE NIVELES DE
AMPLITUD PARA DADA
SENOIDAL
QAM
256
SUNRISE TELECOM COMBINACIONES DE
AMPLITUD
PRIMERAS APROXIMACIONES

176. MODULACIÓN PARA HDSL2
CAP (Carrierless Amplitude Phase = Modulación por amplitud y fase sin portadora.
A
X
f
Decodificador
00101001001
00101001011
A la QAM generada se le Adición electrónica de la
portadora
suprime la portadora y se
envía por el medio una señal
con modulación en portadora
suprimida
SUNRISECAP A PARTIR DE QAM
GENERACIÓN DE
TELECOM

177. MODULACIÓN PARA HDSL
HDSL2
SUNRISE TELECOM
CAP DERIVADO DE QAM

178. ESPECTROS DE
TRANSMISIÓN HDSL2
FDM
COMBINACIÓN CON
CANCELADOR DE ECO
SUNRISE TELECOM

179. NORMAS REFERENCIADAS
G.SHDSL (ITU-T G.991.2)
G.hs (ITU-T G.994.1)
SUNRISE TELECOM

180. SUNRISE TELECOM

181. CARACTERÍSTICAS:
- Es el xDSL mas utilizado a nivel de usuario doméstico.
- Es el mas susceptible a interferencias tanto internas como externas.
-La velocidad alcanzable es inversamente proporcional a la longitud del cable:
+ 1,5 o 2 Mbps con alambre de 0,5 mm (24 AWG), longitud 5,5 Km.
+ 1,5 o 2 Mbps con alambre de 0,4 mm (26 AWG), longitud 4,6 Km.
+ 6 Mbps con alambre de 0,5 mm (24 AWG), longitud 3,7 Km.
+ 6 Mbps con alambre de 0,4 mm (26 AWG), longitud 2,7 Km.
SUNRISE TELECOM

182. SUNRISE TELECOM

183. ESTRUCTURA RED ADSL SOBRE POTS
U-R2 T-SM
U-C2 U-C
Vc Nodo de ANEXO A
Acceso
ATU-C
Multidifusión
digital
Banda
Ancha B
Filtro ATU-R
Filtro
Red de usuario
Banda
Estrecha
Bucle
Gestión de
red T
Va
DSLAM POTS-C POTS-R
TE TE TE
Red POTS
SUNRISE TELECOM Teléfono

184. ESTRUCTURA RED ADSL SOBRE ISDN
U-R2 T-SM
U-C2 U-C
Vc Nodo de ANEXO B
Acceso
ATU-C
Multidifusión
digital
Banda
Ancha B
Filtro ATU-R
Filtro
U Red de usuario
Banda
Estrecha
Bucle
Gestión de
red T
Va
DSLAM POTS-C
TE TE TE
LT
S/T
SUNRISE TELECOM NT TE

185. ESTRUCTURA DSLAM
INTERFAZ WAN/MAN ATU-C
MUX/DEMUX
RED DE
TRANSPORTE
ATM
SUNRISE TELECOM
FRONTERA
DSLAM

186. ESPECTRO ADSL DMT
POTS
UPSTREAM
DOWNSTREAM
SUNRISE TELECOM
4 25 138 140 1100 KHz
4.3125 KHz
ESPECTRO ADSL BASADO EN MULTIPLEXACIÓN POR
FRECUENCIA (FDM)

187. ESPECTRO ADSL DMT
CARACTERISTICAS:
POTS
218 Canales DOWNSTREAM
32 Canales UPSTREAM
UPSTREAM DOWNSTREAM
- Complejidad de ensamble
relativamente sencilla.
- Es el mas utilizado
4 25 13 140 1100 KHz
4.3125 KHz
SUNRISE TELECOM
ESPECTRO ADSL BASADO EN MULTIPLEXACIÓN POR
FRECUENCIA (FDM)

188. ESPECTRO ADSL DMT
POTS
CARACTERISTICAS:
250 Canales DOWNSTREAM
(Expandida).
UPSTREAM
32 Canales UPSTREAM
DOWNSTREAM - Alta complejidad de ensamble,
por el asolapamiento de la banda
UPSTREAM y DOWNSTREAM.
- Permite distancias largas debido
que las bandas asolapadas
DOWNSTREAM y UPSTREAM
4 25 13 140 1100 KHz están en la zona del espectro con
4.3125 KHz menor atenuación y crosstalk
SUNRISE TELECOM
ESPECTRO ADSL BASADO EN CANCELACIÓN DE ECO

189. INFLUENCIA DE LA ATENUACIÓN EN EL ESPECTRO
ADSL DMT
IDEAL
SUNRISE TELECOM
ATENUACIÓN NORMAL POR EL CABLE ATENUACIÓN AGRAVADA POR UNA DERIVACIÓN

190. INFLUENCIA DEL RUIDO EN EL ESPECTRO ADSL DMT
IDEAL
Espectro
A
p
p-m p+m
SUNRISE TELECOM
f(x) = sen(p-m) + sen p + sen(p+m)
DEFORMACIÓN DEL ESPECTRO POR LA FORMA DEL AM
f

191. A
A
L
t
t
DISPERSIÓN:
También conocida como interferencia simbólica, es causada a altas frecuencias a
menudo, es el proceso de ensanchamiento espectral debido a la diferencia de
velocidades que componen las componentes de frecuencias de cada una de las
portadoras.
Generalmente es causada por las características físicas del cable
SUNRISE TELECOM
+ + + + +

192. TRANSPORTE DE INFORMACIÓN A
TRAVÉS DE DSL
Siendo que ADSL es un sistema de transporte el cual debe ser basado en tramas, la capacidad de los
anchos de banda, tanto de subida como de bajada, disponibles deben ser segmentados a
velocidades determinadas dependiendo principalmente de las condiciones de longitud del par. Estas
velocidades están estratificadas por clases:
Para sistemas basados en T1:
DOWNSTREAM:
Clase 1: Diseñada para bucles cortos, por lo cual da el máximo ancho de banda disponible por
canal: 6,144 MBps.
Clase 2: Ancho de banda disponible máximo de 4,608 Mbps.
Clase 3: Ancho de banda disponible máximo de 3,072 Mbps.
Clase 4: Diseñada para los bucles mas largos, por lo cual da un ancho de banda de 1,544 Mbps.
SUNRISE TELECOM

193. TRANSPORTE DE INFORMACIÓN A
TRAVÉS DE DSL
Siendo que ADSL es un sistema de transporte el cual debe ser basado en tramas, la capacidad de los
anchos de banda, tanto de subida como de bajada, disponibles deben ser segmentados a
velocidades determinadas dependiendo principalmente de las condiciones de longitud del par. Estas
velocidades están estratificadas por clases:
Para sistemas basados en E1:
DOWNSTREAM:
Clase 2M-1: Diseñada para bucles cortos, por lo cual da el máximo ancho de banda disponible por
canal: 6,144 MBps.
Clase 2M-2: Ancho de banda disponible máximo de 4,096 Mbps.
Clase 2M-3: Ancho de banda disponible máximo de 2,048 Mbps.
SUNRISE TELECOM

194. TRANSPORTE DE INFORMACIÓN A
TRAVÉS DE DSL
SUBCANALES PORTADORES A NIVEL DE DOWNSTREAM: Grupos de canales los
cuales segmentan de forma ordenada el ancho de banda disponible, de acuerdo a la
clase que se esté transportando.
Nomenclatura de los canales para T1:
AS0: El cual puede transportar información con velocidad de Clase 1, 2, 3 y 4.
AS1: El cual puede transportar información con velocidad de Clase 2, 3 y 4.
AS2: El cual puede transportar información con velocidad de Clase 3 y 4.
AS3: El cual puede transportar información con velocidad de Clase 4 únicamente.
SUNRISE TELECOM

195. Combinaciones posibles de acuerdo a la nomenclatura para sistemas de T1:
Clase 1: AS0 de 4,608 Mbps y AS1 de 1,536 Mbps
AS0 de 3,072 Mbps y AS1 de 3,072 Mbps
AS0 de 3,072 Mbps, AS1 de 1,536 Mbps y AS2 de 1,536 Mbps
AS0 de 1,536 Mbps, AS1 de 1,536 Mbps, AS2 de 1536 Mbps y AS3 de 1,536 Mbps.
Clase 2: AS0 de 4,608 Mbps.
AS0 de 3,072 Mbps y AS1 de 1,536 Mbps
AS0 de 1,536 Mbps, AS1 de 1,536 Mbps y AS2 de 1,536 Mbps
Clase 3: AS0 de 3,072 Mbps.
AS0 de 1,536 Mbps y AS1 de 1,536 Mbps.
Clase 4: AS0 de 1,536 Mbps.
SUNRISE TELECOM

196. TRANSPORTE DE INFORMACIÓN A
TRAVÉS DE DSL
SUBCANALES PORTADORES A NIVEL DE DOWNSTREAM: Grupos de canales los
cuales segmentan de forma ordenada el ancho de banda disponible, de acuerdo a la
clase que se esté transportando.
Nomenclatura de los canales para E1:
AS0: El cual puede transportar información con velocidad de Clase 1, 2, 3.
AS1: El cual puede transportar información con velocidad de Clase 2, 3.
AS2: El cual puede transportar información con velocidad de Clase 3.
SUNRISE TELECOM

197. Combinaciones posibles de acuerdo a la nomenclatura para sistemas de E1:
Clase 2M-1: AS0 de 6,144 Mbps
AS0 de 4,096 Mbps y AS1 de 2,048 Mbps
AS0 de 2,048 Mbps, AS1 de 2,048 Mbps y AS2 de 2,048 Mbps
Clase 2M-2: AS0 de 4,096 Mbps.
AS0 de 2,048 Mbps y AS1 de 2,048 Mbps
Clase 2M-3: AS0 de 2,048 Mbps.
SUNRISE TELECOM

198. TRANSPORTE BIDIRECCIONAL
Junto con los canales portadores en Downstream, hay otros tres canales que pueden ser
bidireccionales (Tanto Upstream como Downstream) que deben ser configurados para controlar el
tráfico Downstream, así como para el envío de información Upstream
LS0: El cual esta destinado para control y señalización únicamente, posee un ancho de banda de
16 Kbps para clase de transporte 4 y 2M-1 y de 64 Kbps para el resto de clases de transporte.
LS1: Opera a 160 Kbps.
LS2: Puede operar a 384 Kbps o a 576 Kbps de acuerdo a la clase de transporte tratado:
CONFIGURACIÓN DE LOS CANALES LS1 Y LS2
Clase de transporte
1 o 2M-1 1 canal LS1 de 160 Kbps y 1 Canal LS2 de 384 Kbps
1 canal LS2 de 576 Kbps
2, 3 o 2M-2 1 canal LS1 de 160 Kbps.
SUNRISE TELECOM
1 canal LS2 de 384 Kbps.

199. CATEGORIAS DE LOS DATOS DE INFORMACIÓN EN DOWNSTREAM.
Los datos deben tratarse de forma especial de acuerdo con la naturaleza de la información que
ADSL transporta
DIRECTO (FAST): Son los datos que se transportan con la menor latencia posible, lo que implica la
exigencia de un retardo lo mas corto posible, . Está especializado para transmisión de información que sea
sensible al retardo (audio y video), pero tolerante ante el ruido. Por lo tanto su transferencia se realiza de una
forma secuencial.
1 2 3 4 5 6 7 8 9 10 11 12 …
INTERCALADO (INTERLEAVED): Son los datos que se transportan con una latencia mayor.
Debido a que la información no sigue rigurosamente el orden de transferencia. Está especializado para
transmisión de información que no sea sensible al retardo, pero que sea sensible al ruido y que permita su
almacenamiento temporal hasta que haya disponibilidad del enlace (Transmisión de datos digitales, acceso a la
WEB, etc)). Por lo tanto su transferencia no se realiza de una forma secuencial.
SUNRISE TELECOM
1 4 7 11 2 5 8 12 3 6 9 10 …

200. TRAMA ADSL
SUPERTRAMA
SINCRONISMO TRAMA 1 TRAMA 2 TRAMA 3 TRAMA 34 TRAMA 35 TRAMA 36 TRAMA 67
17 ms
Fast Byte Contenido del buffer de datos FAST FEC Contenido del buffer de datos INTERLEAVED
250 us
FEC Procedimiento lógico con el cual se intenta corregir los errores de la trama, cuando se presentan, con el fin de evitar
necesidad de retransmisión
Fast Byte Octeto que contiene información relativa al sincronismo y al control de flujo de bits de información por cada trama
SUNRISE TELECOM
CONTENIDO DE UNA TRAMA ADSL A PARTIR DE LA SUPERTRAMA

201. TRAMA ADSL
SUPERTRAMA
SINCRONISMO TRAMA 0 TRAMA 1 TRAMA 2 TRAMA 3 TRAMA 34 TRAMA 35 TRAMA 36 TRAMA 39 TRAMA 67
17 ms
Fast Byte Contenido del buffer de datos FAST FEC Contenido del buffer de datos INTERLEAVED
250 us
FEC Procedimiento lógico con el cual se intenta corregir los errores de la trama, cuando se presentan, con el fin de evitar
necesidad de retransmisión
Fast Byte Octeto que contiene información relativa al sincronismo y al control de flujo de bits de información por cada trama
SUNRISE TELECOM
CONTENIDO DE UNA TRAMA ADSL A PARTIR DE LA SUPERTRAMA

202. TRAMA ADSL
Encabezado 2-33
SUPERTRAMA Tramas 2 - 33
SINCRONISMO TRAMA 0 TRAMA 1 TRAMA 2 TRAMA 3 TRAMA 34 TRAMA 35 TRAMA 36 TRAMA 39 TRAMA 67
17 ms
Fast Byte Contenido del buffer de datos FAST FEC Contenido del buffer de datos INTERLEAVED
250 us
Fast Byte eoc6 eoc5 eoc4 eoc8 eoc2 eoc1 rl 1
Fast Byte eoc13 eoc12 eoc11 eoc10 eo9 eoc8 eoc7 1
SUNRISE TELECOM
eoc = embbeded operation channel = Canal de operaciones integrado: Utilizado para
reconfiguración remota
TRATAMIENTO DEL FAST BYTE

203. TRAMA ADSL
Encabezado 36-67
SUPERTRAMA Tramas 36 - 37
SINCRONISMO TRAMA 0 TRAMA 1 TRAMA 2 TRAMA 3 TRAMA 34 TRAMA 35 TRAMA 36 TRAMA 37 TRAMA 67
17 ms
Fast Byte Contenido del buffer de datos FAST FEC Contenido del buffer de datos INTERLEAVED
250 us
Fast Byte sc7 sc6 sc5 sc4 sc3 sc2 sc1 0
Fast Byte sc7 sc6 sc5 sc4 sc3 sc2 sc1 0
SUNRISE TELECOM
sc = syncro control = Control de sincronismo: Determinación de las estructuras de los
canales portadores.
TRATAMIENTO DEL FAST BYTE

204. TRAMA ADSL
Encabezado 0 y 1
SUPERTRAMA 0 y 1
Tramas
SINCRONISMO TRAMA 0 TRAMA 1 TRAMA 2 TRAMA 3 TRAMA 34 TRAMA 35 TRAMA 36 TRAMA 37 TRAMA 67
17 ms
Fast Byte Contenido del buffer de datos FAST FEC Contenido del buffer de datos INTERLEAVED
250 us
Fast Byte crc7 crc6 crc5 crc4 crc3 crc2 crc1 crc0
Fast Byte ib7 ib6 ib5 ib4 ib3 ib2 ib1 ib0
SUNRISE TELECOM
crc = cyclic redundance check = chequeo de redundancia cíclica: procedimiento por el cual
de pueden determinar errores de transmisión con el enlace en servicio, por medio de
algoritmo matemático.
Bytes ib0 – ib7: Reservado para futura utilización

205. TRAMA ADSL
Encabezado 34 y 35
SUPERTRAMA Tramas 34 y 35
SINCRONISMO TRAMA 0 TRAMA 1 TRAMA 2 TRAMA 3 TRAMA 34 TRAMA 35 TRAMA 36 TRAMA 37 TRAMA 67
17 ms
Fast Byte Contenido del buffer de datos FAST FEC Contenido del buffer de datos INTERLEAVED
250 us
Fast Byte ib15 ib14 ib13 ib12 ib11 ib11 ib10 ib9
Fast Byte ib23 ib22 ib21 ib20 ib19 ib18 ib17 ib16
SUNRISE TELECOM rdi los fecc-f febe-f fecc-i fecc-f

206. TRAMA ADSL
Encabezado 34 y 35
SUPERTRAMA Tramas 34 y 35
SINCRONISMO TRAMA 0 TRAMA 1 TRAMA 2 TRAMA 3 TRAMA 34 TRAMA 35 TRAMA 36 TRAMA 37 TRAMA 67
17 ms
Fast Byte Contenido del buffer de datos FAST FEC Contenido del buffer de datos INTERLEAVED
250 us
Fast Byte ib15 ib14 ib13 ib12 ib11 ib11 ib10 ib9
Fast Byte ib23 ib22 ib21 ib20 ib19 ib18 ib17 ib16
SUNRISE TELECOM
Bytes ib14 – ib23: Reservado para futura utilización

207. ADJUDICACIONES POR DEFECTO
DE LOS BUFFERES PARA T1
Canal Buffer de datos INTERLEAVED Buffer de datos FAST
Clase 1 2 3 4 1 2 3 4
AS0 96 96 48 0 0 0 0 0
AS1 96 48 48 0 0 0 0 0
AS2 0 0 0 0 0 0 0 0
AS3 0 0 0 0 0 0 0 0
LSO 2 2 2 255 0 0 0 0
LS1 0 0 0 0 5 0 0 0
LS2
SUNRISE TELECOM
0 0 0 0 12 12 12 0

208. ADJUDICACIONES POR DEFECTO
DE LOS BUFFERES PARA E1
Canal Buffer de datos INTERLEAVED Buffer de datos FAST
Clase 2M-1 2M-2 2M-3 2M-1 2M-2 2M-3
AS0 64 64 64 0 0 0
AS1 64 64 0 0 0 0
AS2 64 0 0 0 0 0
LSO 2 2 2 255 5 0
LS1 0 0 0 0 5 0
LS2 0 0 0 0 12 12
SUNRISE TELECOM

209. ESTRUCTURA DE DATOS
INTERLEAVED
Fast Byte AS0 AS1 LS0 CABECERA
1 96 96 2 2
Fast Byte AS0 AS1 AS2 LS0 CABECERA
1 64 64 64 2 2
SUNRISE TELECOM
ESTRUCTURA DE UNA TRAMA DE ADSL POR TAMAÑO EN
DEFECTO PARA UNA CLASE 1 DE TRANSPORTE

210. NORMATIVAS
- ANSI T1.413
- ITU-T G.992.1, (G.dmt) Annex A
- ITU-T G.992.2, (G.lite) Annex A
- ITU-T G.992.3 (ADSL2) Annex A
- ITU-T G.992.5 (ADSL2+) Annex A
- ITU-T G.994.1 Procedimientos para
manipulación de transceptores
SUNRISE TELECOM

211. SUNRISE TELECOM

212. SUNRISE TELECOM

213. SUNRISE TELECOM

214. SUNRISE TELECOM

215. SUNRISE TELECOM

216. SUNRISE TELECOM

217. SUNRISE TELECOM
