1. MULTIMETRO-
POLÍMETRO O TESTER
FORMA DE MEDIR
Por : JMRS
1

2. MULTIMETRO- POLÍMETRO- TESTER
 Un multímetro, a veces también denominado
polímetro o tester, es un instrumento de
medida que ofrece la posibilidad de medir
distintos parámetros eléctricos y magnitudes con
el mismo aparato.
 Pueden ser:
– analógicos o
– digitales.
 Posibilidades de medición de este
modelo:
– continuidad.
– resistencia.
– polaridad.
– voltios (C.C. y C.A.)
– Amperios (C.C. y C.A.)
– Identificación de patillas de: diodos y
transistores.
Con otros modelos: capacidades,
temperaturas, decibelios, etc.
2

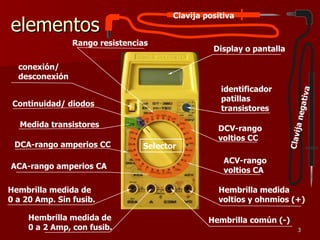

3. Clavija positiva
elementos
Rango resistencias
Display o pantalla
conexión/
desconexión
identificador
a
gativ
patillas
Continuidad/ diodos
transistores
ja ne
Medida transistores DCV-rango
Clavi
voltios CC
DCA-rango amperios CC Selector
ACV-rango
ACA-rango amperios CA voltios CA
Hembrilla medida de Hembrilla medida
0 a 20 Amp. Sin fusib. voltios y ohnmios (+)
Hembrilla medida de Hembrilla común (-)
0 a 2 Amp, con fusib. 3

4. Cuestiones de interés
 Además de los elementos indicados en la
diapositiva anterior los polímetros disponen de
una batería de 9 v. y de un fusible de 2
amperios que protege el circuito.
 Este modelo dispone de una tapa para cambiar
la batería sin necesidad de aflojar el tornillo. tornillo
 Para acceder al fusible debemos desenroscar
el tornillo y sacar la tapa.
 Cuando medimos resistencias el polímetro
utiliza su batería para hacer pasar una
corriente a través del circuito, calculando de
esa forma la resistencia.
 En la medida de intensidades, toda la
corriente circula a través del polímetro, por FUSIBLE
eso la intensidad esta limitada a 2 amperios,
con la protección del fusible y a 20 amperios
sin fusible. Intensidades superiores pueden
destruir el aparato.
 Para la medida de voltajes el circuito interior Tapa batería
tiene una gran resistencia, por lo tanto la
corriente que circula por el interior del
polímetro es casi nula. 4

5. Medida de continuidad
 Para la medida de la continuidad
de un circuito, debemos seguir
el procedimiento siguiente: 1 025
– Asegurarnos de que no tiene
corriente el circuito.
– En el caso de haber
condensadores, debemos
descargarlos.
– Se conecta el multimetro y se
pone el selector en el rango de
diodo/sonido.
– la clavija roja en la hembrilla V/
Ω.
– la clavija negra en la hembrilla
COM.
– El valor medido en el display nos
dará la caída de tensión e
indirectamente la resistencia. (
en este caso 25)
– NOTA: Sonara un zumbido
cuando exista continuidad en el
circuito
5

6. Medida de resistencias
 Para la medida de la resistencia
debemos seguir el procedimiento 1.
1.325
siguiente:
– Asegurarnos de que no tiene
corriente el circuito.
– En el caso de haber
condensadores, debemos
descargarlos. Cortocircuitando
las patillas.
– Se conecta el multimetro y se
pone el selector en el rango de
resistencias superior al que
suponemos que tiene la que
vamos a medir (2M= 2MΩ ).
– La clavija roja en la hembrilla.
V /Ω .
– La clavija negra en la hembrilla
COM. 1,3 MW
– El valor mostrado en el display
estará de acuerdo con la escala
escogida( 2MΩ ;1. 325. 000 Ω ) 6

7. Medida de voltaje CC
 Para la medida del voltaje V
debemos seguir el .000
1.513
procedimiento siguiente:
– Conectar el multimetro y
poner el selector en el rango
de voltios superior al máximo
que estimemos para el
elemento a medir (al ser una
pila de 1,5 se pone en 2).
Diferenciando el rango de CC
(DCV) y el de CA (ACV).
– la clavija roja en la hembrilla
V/Ω .(+).
– la clavija negra en la hembrilla
COM. (—).
– El valor medido en el display
esta de acuerdo con la escala
escogida (escala = 2 V. ;
valor= 1,513 V).
NOTA: La medida se toma en Pila de ≈1,5 voltios
paralelo con el circuito.
7

8. El circuito de CC se Comprobación de tensión en
encuentra conectado a
una batería de 12v.
un portalámparas interruptor
Se quito la protección
para poder tomar la
tensión en los terminales
de contacto.
Se selecciono una tensión
mayor de 12 V.( 20V).
Hembrilla roja en V/Ω.
Hembrilla negra en COM.
Punta roja en polo (+)
Punta negra en polo (—)
Al conectar el circuito nos
dio el valor de la tensión.
La medida obtenida tiene
un valor de = 12,2 V.
8

9. Identificación de la polaridad
 Para conocer la polaridad de unos
terminales debemos seguir el V
procedimiento siguiente: -1.513
.000
1.513
– Conectar el multimetro y poner el
selector en el rango de voltios
superior al máximo que estimemos
para el elemento a medir (al ser una
pila de 1,5 se pone en 2).
Diferenciando el rango de CC (DCV)
y el de CA (ACV)
– la clavija roja en la hembrilla V/Ω .
(+).
– la clavija negra en la hembrilla COM.
(—).
– El valor medido en el display esta de
acuerdo con la escala escogida
(escala = 2 V. ; valor= 1,513 V).
Si el valor dado no esta precedido
por el signo (—), el polo de la
punta roja sera el (+) y el de la
negra el (—).
Si esta precedido es al contrario: Pila de ≈1,5 voltios
rojo (+ x -= —) y negro (- x -= +)
NOTA: La medida se toma en paralelo
con el circuito. 9

10. V
Medida de voltaje CA
 Para la medida del voltaje ~
231
000
debemos seguir el
procedimiento siguiente:
– Conectar el multimetro y
poner el selector en el rango
de voltios superior al máximo
que estimemos para el
elemento a medir (al ser una
toma de corriente de 230V. Lo
pondremos en 700).
Diferenciando el rango de CC
(DCV) y el de CA (ACV)
– la clavija roja en la hembrilla
V/Ω .(+)
– la clavija negra en la hembrilla
COM. (—)
– El valor medido en el display
esta de acuerdo con la escala
escogida (escala 700 v. ;
valor= 231 V. ) Toma corriente
NOTA: La medida se toma en alterna 230 v.
paralelo con el circuito.
10

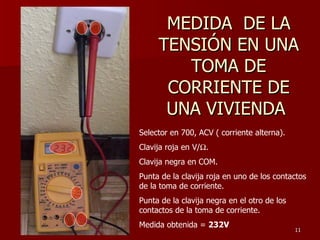

11. MEDIDA DE LA
TENSIÓN EN UNA
TOMA DE
CORRIENTE DE
UNA VIVIENDA
Selector en 700, ACV ( corriente alterna).
Clavija roja en V/Ω.
Clavija negra en COM.
Punta de la clavija roja en uno de los contactos
de la toma de corriente.
Punta de la clavija negra en el otro de los
contactos de la toma de corriente.
Medida obtenida = 232V
11

12. Medida de intensidad CC (corriente menor de 2Amp.)
 Para la medida de la intensidad
debemos diferenciar los rangos, de 0 A
a 2 A. del de 2 a 20 A, no se pueden
realizar medidas superiores a 20 A: -00.0
23.1
– Se conecta el multimetro y se pone
el selector en el rango de amperios
superior al máximo que estimemos
para el elemento a medir.
Diferenciando el rango de CC
(DCA) y el de CA (ACA)
– la clavija roja en la hembrilla A(+)
– la negra en la hembrilla COM( ̶ ).
– El valor medido en el display esta
de acuerdo con la escala escogida
(23,1 mA→ 200 mA)
NOTAS:
Es necesario interrumpir el
circuito.
La medida se toma en serie con
el circuito.
El circuito debe de tener
elementos de trabajo.
No se puede medir directamente
en tomas de corriente. 12

13. Medida de intensidad CC A
(corriente mayor de 2 A. y menor de 20A.)
 Para la medida de la intensidad
debemos diferenciar los rangos, de 0
a 2 A. del de 2 a 20 A, no se pueden
13.1
00.0
realizar medidas superiores a 20 A:
– Se conecta el multimetro y se pone el
selector en el rango de 20 amperios
(20µ 20). Diferenciando el rango de
CC (DCA) y el de CA (ACA)
– La clavija roja en la hembrilla 20A(+)
– La negra en la hembrilla COM( ̶ ).
– El valor medido en el display esta de
acuerdo con la escala escogida
(13,1 A→ 20 A)
NOTA:
Es necesario interrumpir el circuito.
La medida se toma en serie con el
circuito.
El circuito debe de tener elementos
de trabajo.
No se puede medir directamente en
tomas de corriente. 13

14. Caso practico de medida de la
intensidad de un circuito de CC
Quitada la corriente,
se interrumpe el
circuito, en este
caso lo hacemos
cerca de los fusibles.
Con la clavija negra
en COM, la roja en
2 A. y el selector en
200 mA. CC (DCA)
Conectamos la corriente y hacemos contacto con las
puntas en los puntos de interrupción del circuito.
La corriente pasara a través del multimetro. Marcando
la intensidad en la pantalla: 145,8 mA. = 0,1458 A. 14

15. Medida de intensidad CA
(corriente menor de 2Amp.)
 Para la medida de la intensidad 123.1
-00.0
debemos diferenciar los rangos,
de 0 a 2 A. del de 2 a 20 A, no
se pueden realizar medidas
superiores a 20 A:
– Se conecta el multimetro y se
pone el selector en el rango de
amperios superior al máximo que
estimemos para el elemento a
medir. Diferenciando el rango de
CC (DCA) y el de CA (ACA).
– La clavija roja en la hembrilla A.
– La negra en la hembrilla COM. (-)
– El valor medido en el display esta
de acuerdo con la escala escogida
(123,1 mA → 200mA)
NOTA:
- La medida se toma en serie
con el circuito.
- Es necesario interrumpir el
circuito.
No se puede medir directamente 15
en tomas de corriente.

16. Medida de intensidad CA
(corriente mayor de 2 A. y menor de 20A.)
 Para la medida de la intensidad
debemos diferenciar los rangos, 13.1
00.0
de 0 a 2 A. del de 2 a 20 A, no
se pueden realizar medidas
superiores a 20 A:
– Se conecta el multimetro y se
pone el selector en el rango de
20 amperios (20µ 20).
Diferenciando el rango de CC
(DCA) y el de CA (ACA)
– la clavija roja en la hembrilla 20A.
– la negra en la hembrilla COM (-)
– El valor medido en el display esta
de acuerdo con la escala escogida
(13,1 A → 20A)
NOTA:
- La medida se toma en serie
con el circuito.
- Es necesario interrumpir el
circuito.
No se puede medir directamente
en tomas de corriente.
16

17. Introducción semiconductores-I-Diodos
 Semiconductores son elementos tetravalentes
(germanio, silicio) que dopados (mezclados en una
proporción ínfima) con elementos trivalentes (indio, P N
boro, galio, etc.) o pentavalentes (fósforo, arsénico,
antimonio, etc.) dan lugar a cristales tipo P o tipo N.
 Un diodo es la unión de dos elementos, uno tipo P y
otro tipo N.
 Su característica principal es que solo permite el paso A CoK
de la corriente en un sentido.
 Si se conecta el cristal tipo P al positivo (+) y el tipo N
al negativo (—), conduce la corriente. Polarizacion
directa.
 Pero si se hace al contrario: El P al (—) y el N al (+),
no conduce. Polarizacion inversa
 Se representa por el símbolo siguiente, donde la flecha
es el ánodo (patilla P) y la raya el cátodo (patilla N).
 La flecha indica la corriente de huecos y no la de
electrones. Además
 podemos identificar las patillas por:
– La posición de la banda (Cátodo, cristal tipo N).
– En los diodos led, por la longitud de las patillas.
– por el aplastamiento interior del catodo. 17

18. Identificación de las patillas
de un diodo
 Para la identificación de las patillas de un
diodo (ánodo -P-; cátodo -N-). 1 698
 Además de la identificación física: banda,
longitud patillas o aplastamiento.
 Podemos hacerlo con la ayuda de un
multimetro, para ello, debemos seguir el
procedimiento siguiente:
– El diodo debe estar desconectado de
cualquier circuito, para no falsear la
medida.
– Se conecta el multimetro y se pone el
selector en el rango de diodo/sonido.
– la clavija roja en la hembrilla V/Ω .
– la clavija negra en la hembrilla COM.
– El valor mostrado en el display -1- nos
indicara que no hay circulación de
corriente: Rojo→Catodo, Negro→Anodo
– o hay paso de electrones: Rojo→Anodo.
– NOTA: Dependiendo de la resistencia del
diodo, sonara un zumbido, o no, cuando
exista continuidad en el circuito. 18

19. Introducción semiconductores-II-Transistor
 Un transistor se puede definir como la unión
de dos diodos. P N N P
P N N P
 Si los unimos por la parte N, tendremos un
transistor PNP.
 Pero si los unimos por la parte P, tendremos
un NPN.
 El encapsulado de un transistor tiene tres N P N
patillas. Que se denominan respectivamente:
– Base, es la parte de unión y puede ser
tipo P en un NPN o tipo N en un PNP. emisor base colector
– Emisor. Emite o inyecta las cargas.
– Colector. Colecta las cargas. P N P
 El símbolo del transistor es: emisor colector
– Para un tipo NPN. Flujo princ. Electrones.
– Para un tipo PNP. Flujo princ. huecos emisor colector
 La flecha nos indica la corriente de huecos.
 La corriente aplicada en la base controla el base
flujo principal emisor→ colector.
 Solamente la base puede conducir con el base
emisor y el colector, y para ello se conectara
la base P a un polo +, o la base N a uno —. 19

20. Identificación de
transistores-I
 Hay tres sistemas para identificar
transistores o por lo menos el tipo y
las patillas del mismo.
 1º) Leyendo en la cara anterior el
tipo de transistor y buscándolo en
Internet y accediendo al catalogo de
la marca y modelo.
 2º) Identificando el tipo y las patillas
por medio de un polímetro, en los
analógicos la polaridad de los
terminales es contraria,(negro +,
rojo—); que en los digitales (negro
—; rojo +).
 3º) Identificando el tipo y las patillas
por medio de un polímetro digital,
que dispone de la función hFE,
medida de ganancia.
20

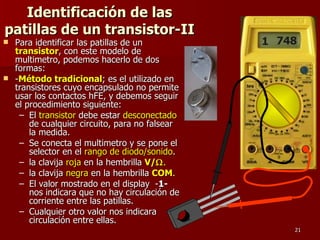

21. Identificación de las
patillas de un transistor-II
 Para identificar las patillas de un 1 748
transistor, con este modelo de
multimetro, podemos hacerlo de dos
formas:
 -Método tradicional; es el utilizado en
transistores cuyo encapsulado no permite
usar los contactos hFE, y debemos seguir
el procedimiento siguiente:
– El transistor debe estar desconectado
de cualquier circuito, para no falsear
la medida.
– Se conecta el multimetro y se pone el
selector en el rango de diodo/sonido.
– la clavija roja en la hembrilla V/Ω.
– la clavija negra en la hembrilla COM.
– El valor mostrado en el display -1-
nos indicara que no hay circulación de
corriente entre las patillas.
– Cualquier otro valor nos indicara
circulación entre ellas.
21

22. Identificación de las
patillas de un transistor-III BD135
 PROCEDIMIENTO: Trans. NPN 1 1 576
573
 Identificamos las patillas del La base es la “3” 2
transistor con “1”,”2” y “3”. Colector la “2” 3
 Dibujamos una tabla. Emisor la “1” ECB
 Hacemos contacto de la clavija roja
con la patilla “3” y de la negra con 1 2 3 Res.
la “2”, apuntamos el resultado. N R 573
 A continuación la roja en la “3” y la N R 576
negra en la “1”. Ponemos el valor. N R X
 Seguimos así hasta cubrir todas las R N X
posibilidades.
R N X
 La patilla común será la base.
R N X
– Si es N, neg.(—) sera un PNP.
– Si es R, pos (+) será un NPN.
 El valor mas bajo será el
colector.
 El valor mas alto será el emisor.
22

23. Identificación de las
patillas de un

transistor-IV
En los multimetros que disponen de la
000
160
función hFE.
 Nota: Solo se puede utilizar en los
transistores cuyo formato permite la
introducción de sus tres patillas en el
terminal de medida.
 Se pone el selector en hFE.
 Se introducen las tres patillas en los
orificios de medida. BD135
 Cambiando de posición después de
cada medida, hay 8 posibles.
 Consideraremos que la posición es la ECB
correcta cuando el valor indicado se NPN
encuentre entre 1 y 250.
 Miraremos, en la parte inferior el tipo
(PNP / NPN),
 Y en las adyacentes la identificación de
las patillas :
 (base B, emisor E y colector C) 23

24. Muestra diferentes encapsulados de
transistores.
24

25. FIN de la presentación de uso
del polímetro.
Por: JMRS
Dto. de Tecnología
IES Cristo del Socorro
Luanco- ASTURIAS
25
