Ecorat mouse

ecoratecoratmouse
IHOBE
Objetivo del Ecodiseño es reducir
el impacto ambiental del producto
a lo largo de todo su Ciclo de Vida
RATÓN ECOLOGICO
Disminuir impacto ambiental,
mejorar procesos de fabricación,
ahorrar materiales
Universidad Politecnica de Valencia
Ecodiseño Francisco Goméz Castro Rodrigo Soliz Encinas
Máster en Ingenieria del Diseño
JUNIO 2009
Proyecto Ecorat2
ÍNDICE
Marco contextual
Preparacion del proyecto
• descripcion del equipo de trabajo
• selección producto
• investigación de los factrores motivantes

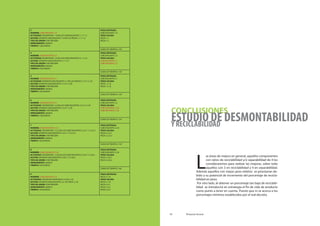

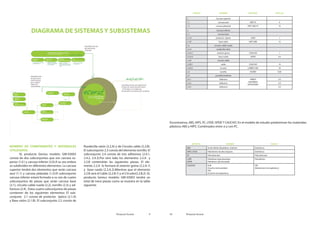

• estudio de desmontabilidad y reciclabilidad
Aspectos ambientales

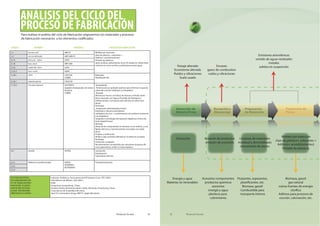

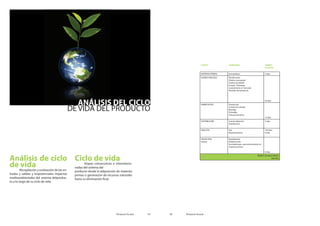

• ciclo de vida de l producto
• Análisis de los principlaes aspectos ambientales del producto a lo largo de su ciclo de vida

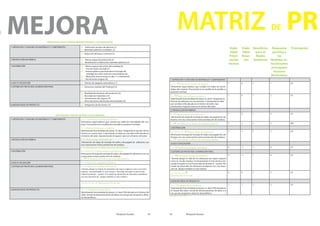

Ideas de mejora
• ideas de mejora
Desarrollo de concepto
• pliego de condiciones

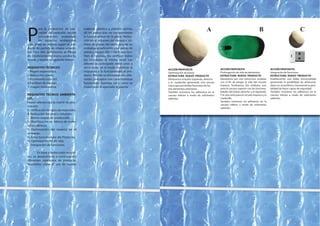

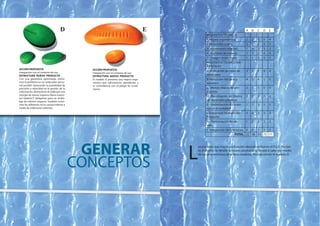

• generar conceptos

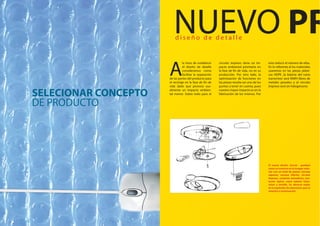

• seleccionar concepto de producto
Definición detallada del producto
• diseño de detalle del nuevo producto
• evaluación de impactos ambientales de la nueva propuesta de producto

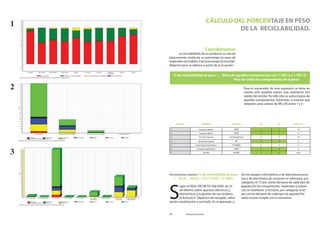

• cálculo del porcentaje en peso de la reciclabilidad

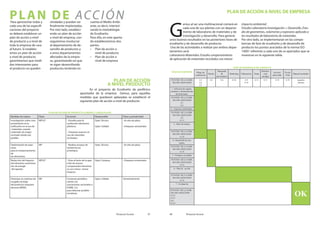

Plan de acción
• plan de acción a nivel producto
• plan de acción a nivel empresa

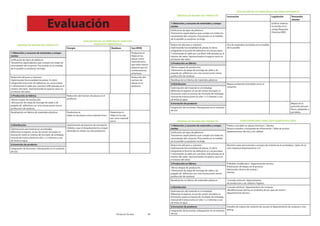

Evaluación
• medidas de mejoras del producto
Anexos gráficos

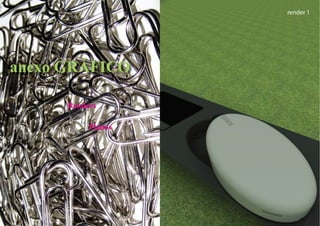

• render
• planos
4
5
5
6
12
14
19
19
25
31
31
36
36
40
42
42
44
46
47
47
47
48
49
50
51
52
54

Proyecto Ecorat 3 Proyecto Ecorat4
L
adefinición delproductoECORATseestable-
ce apoyándose en el concepto de ecodise-
ño y ciclo de vida. En el contexto de utilizar
el medioambiente en la toma de decisiones
del desarrollo de productos como un factor añadi-
do a los que tradicionalmente se consideran (cos-
tes, calidad…).De este modo, permite detectar e
identificar las entradas y salidas en el proceso de
todo el ciclo de vida. Conociendo el impacto am-
biental producido por el producto, pudiendo así
reducir la cantidad y toxicidad de las entradas y
salidas en cada fase del ciclo de vida del producto
.En sí mismo, las fases del proceso de diseño se-
rán las mismas: Estrategias, nuevas ideas, concep-
tos de producto, diseño del producto y producto
en el mercado. A todas ellas, se implementara un
nuevo enfoque de mejora medioambiental.Ya sea
por la inclusión de la determinación de aspectos
ambientales del producto, ideas de mejora am-
biental, requisitos ambientales, plan de mejoras
ambientales…
Para ello, usaremos métodos de evalua-
ción de impacto ambiental y deducir los puntos
más críticos en el ciclo de vida del producto. De
esta manera, podremos solventarlos con medidas
medioambientales.
La aplicación de esta nueva estrategia al
diseño de productos conlleva una serie de be-
neficios para las empresas actuales. El primer y
mayor es la reducción del impacto ambiental. Por
otro lado la reducción de costes, la innovación, el
cumplimiento de la legislación ambiental, cumplir
mejor con las demandas de los clientes, incremen-
tar la calidad del producto y la mejora de la ima-
gen del producto y de la empresa. En conclusión,
por medio de los métodos de evaluación aplica-
do a las fases de desarrollo de producto .Y de la
normativas existentes, se mejora el diseño de un
mouse. Intentando conseguir el mayor número de
beneficios para la empresa, sin que esto vaya en
detrimento del medio ambiente.

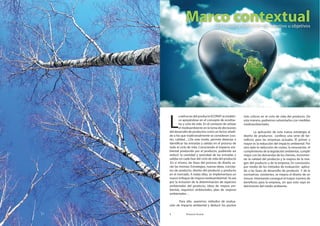

Marco contextualdel trabajo y definición del objetivo u objetivos

Proyecto Ecorat 5
G
enius es una compañía fundada el 3 de
noviembre de 1983, con sus oficinas
centrales en Taipéi, Taiwan y oficinas en
los Estados Unidos de América, Reino
Unido, Alemania, Hong Kong y China. Su factoría
principal está en Dong Guan Guang Dong , China.
Forma parte de KYE Systems Corp ( TSE: 2365 ). La
compañía cuenta con más de 3000 empleados en
todo el mundo.
Sus ganancias por ventas fueron de USD 353 mi-
llones en 2005 y de USD 424 millones en 2006
(excluyendo subsidiarios en el extranjero).Fabrica
periféricos de ordenador, como teclados, ratones,
trackballs y dispositivos apuntadores, joysticks,
sintonizadores de TV y video, webcams, cámaras
de seguridad, altavoces, cascos, auriculares y otros
periféricos para el juego, etc. Junto con Logitech
es una de las empresas pioneras en ese campo,
habiendo fabricado ratones y/o escaner de mano
para casi todas las plataformas de 16 bits (Atari ST,
Commodore Amiga, primeros compatible IBM PC,
Apple Macintosh).
La primera fase en el desarrollo de un
proyecto formaremos un equipo de trabajo.
Atendiendo al tipo de empresa en la que nos en-
contremos. En nuestro caso, Genius, es una multi-
nacional con grandes conocimientos tecnológico,
departamentos de i+d , de calidad e higiene…Lo
único necesario será la introducción de un exper-
to medioambiental externo que contextualice la
situación.
El grupo de trabajo estará integrado por:
Gerencia
Su presencia permite tomar decisiones sobre la in-
tegración de criterios de Ecodiseño;
Responsable de desarrollo de productos
Será quien preferentemente actúe de líder del
grupo e involucre a los diferentes departamentos
a lo largo del proyecto. Se encargará así mismo de
definir cuáles son las necesidades de formacióne
información dentro de la empresa en cuanto a
Ecodiseño;
Experto medioambiental externo
Apoya con sus conocimientos en la evaluación-
priorización de aspectos ambientales.
Otros departamentos
Compras , Calidad y Medio Ambiente y Marketing.
Descripción del
equipo de
trabajo
Consideramos
Equipo pequeño y organizado con capacidad de decisión.
Equipo multidisciplinar.
Proyecto Ecorat6
E
l producto seleccio-
nado por la empresa
“GENIUS CORPORA-
TION.” fue el mouse
modelo:GM-03003 de gama
media para ser rediseñado para
abastecer a un mercado joven
de alto poder adquisitivo y que
presentaba unas demandas
concretas para el producto. Era
un mouse sencillo en cuanto a
diseño, lo cual facilitaba la inte-
riorización de la metodología.
GAMA/FAMILIA DE PRODUC-
TOS A LA QUE PERTENECE.
EcoRat atiende a la ca-
tegoría de aparatos eléctricos
o electrónicos incluidos en el
ámbito de aplicación del Real
Decreto 208/2005.En concreto
en el Anexo I, la lista indicativa
de productos lo establece en la
categoría 3.Equipos de infor-
mática y telecomunicaciones
.Y en el apartado 3.b) Sistemas
informáticos personales: Orde-
nadores personales y portátiles
(Incluyendo unidad central, ra-
tón, pantalla y teclado).
CARACTERÍSTICAS DEL PRO-
DUCTO DISEÑADO.
El ratón o mouse es un
dispositivo apuntador, general-
mente fabricado en plástico. Se
utiliza con una de las manos del
usuario y detecta su movimien-
to relativo en dos dimensio-
nes por la superficie plana en
la que se apoya, reflejándose
habitualmente a través de un
puntero o flecha en el monitor
óptico.
PRODUCTOS EXISTENTES.
Enlaactualidad,lasmar-
cas Logitech y Genius son de
las mayores empresas dedica-
das a la fabricación y desarrollo
de estos periféricos, más de la
mitad de su producción la co-
mercializa a través de terceras
empresas como IBM, Hewlett-
Packard, Compaq o Apple.
Podremos establecer
una clasificación de los mode-
los de ratón. Por un lado, aten-
diendo al tipo de mecanismo,
y por el otro al modo de co-
nexión. Si hablamos del tipo de
mecanismo tendremos: Mecá-
nicos, Ópticos, De láser y Trac-
kball. Nos centraremos en los
tres últimos:
Ópticos Se considera uno de
los más modernos y prácticos
actualmente. Puede ofrecer un
límite de 800 ppp, como can-
tidad de puntos distintos que
puede reconocer en 2,54 cen-
tímetros (una pulgada); a me-
nor cifra peor actuará el sensor
de movimientos. Su funciona-
miento se basa en un sensor
óptico que fotografía la super-
ficie sobre la que se encuentra
y detectando las variaciones
entre sucesivas fotografías, se
determina si el ratón ha cam-
biado su posición. En superfi-
cies pulidas o sobre determi-
nados materiales brillantes, el
ratón óptico causa movimiento
nervioso sobre la pantalla, por
eso se hace necesario el uso
de una alfombrilla o superficie
que, para este tipo, no debe
ser brillante y mejor si carece
de grabados multicolores que
puedan “confundir” la informa-
ción luminosa devuelta.
Láser Este tipo es más sensible
y preciso, haciéndolo aconse-
jable especialmente para los
diseñadores gráficos y los juga-
dores de videojuegos. También
detecta el movimiento desli-
zándose sobre una superficie
horizontal, pero el haz de luz de
tecnología óptica se sustituye
por un láser con resoluciones
a partir de 2000 ppp, lo que se
traduce en un aumento signifi-
cativo de la precisión y sensibi-
lidad.
Selección
del producto

Proyecto Ecorat 7
Trackball El concepto de Trac-
kBall es una idea novedosa que
parte del hecho: se debe mo-
ver el puntero, no el dispositi-
vo, por lo que se adapta para
presentar una bola, de tal for-
ma que cuando se coloque la
mano encima se pueda mover
mediante el dedo pulgar, sin
necesidad de desplazar nada
más ni toda la mano como an-
tes. De esta manera se reduce
el esfuerzo y la necesidad de
espacio, además de evitarse
un posible dolor de antebrazo
por el movimiento de éste. A
algunas personas, sin embargo,
no les termina de resultar real-
mente cómodo. Este tipo ha
sido muy útil por ejemplo en la
informatización de la navega-
ción marítima.
Mientras que en la clasificación
según el modo de conexión
tendremos: Por cable e ina-
lámbricos, a su vez los inalám-
bricos se subdividen en Radio
Frecuencia (RF), Infrarrojo (IR) y
Bluetooth (BT).
Por cable Es el formato más
popular y más económico, sin
embargo existen multitud de
características añadidas que
pueden elevar su precio, por
ejemplo si hacen uso de tec-
nología láser como sensor de
movimiento. Actualmente se
distribuyen con dos tipos de
conectores posibles, tipo USB
y PS/2; antiguamente también
era popular usar el puerto serie.
Inalámbrico En este caso el dis-
positivo carece de un cable que
lo comunique con la computa-
dora, en su lugar utiliza algún
tipo de tecnología inalámbrica.
Para ello requiere un receptor
de la señal inalámbrica que
produce, mediante baterías,
el mouse. El receptor normal-
mente se conecta a la compu-
tadora por USB, o por PS/2. Se-
gún la tecnología inalámbrica
usada pueden distinguirse tres
posibilidades:
Radio Frecuencia (RF) Es el
tipo más común y económico
de este tipo de tecnologías.
Funciona enviando una señal
a una frecuencia de 2.4Ghz,
popular en la telefonía móvil
o celular, la misma que los es-
tándares IEEE 802.11b y IEEE
802.11g. Es popular, entre otras
cosas, por sus pocos errores de
desconexión o interferencias
con otros equipos inalámbri-
cos, además de disponer de un
alcance suficiente: hasta unos
10 metros.
Infrarrojo (IR) Esta tecnología
utiliza una señal de onda infra-
rroja como medio de trasmi-
sión de datos, popular también
entre los controles o mandos
remotos de televisiones, equi-
pos de música o en telefonía
celular. A diferencia de la ante-
rior, al tener un alcance medio
inferior a los 3 metros, y como
emisor y receptor .
Bluetooth (BT) Bluetooth es
la tecnología más reciente
como transmisión inalámbrica
(estándar IEEE 802.15.1), que
cuenta con cierto éxito en otros
dispositivos. Su alcance es de
unos 10 metros o 30 pies (que
corresponde a la Clase 2 del es-
tándar Bluetooth).
Las marcas más punteras en
desarrollo de periféricos actual-
mente comercializan son los si-
guientes modelos:
Proyecto Ecorat8
MXAir™
MXRevolution
G9xLaser
Explorer
ARCMouse
MobileMemory
KT400AA
Datos obtenidos de los websites - www.microsoft.com - www.logitech.com - www.hp.com
Sensor: Sensor de movimiento Freespace™
Rastreamiento a laser preciso
Conexión: Inalámbrica de 2,4 GHz
Energia: Pila de íon lítio
Precio: 149 €
Sensor: Sistema MicroGear™
Precisión máxima en casi todo tipo
de superficies.
Precio: 58 €
Sensor: Sensor óptico convencional
Conexión: Inalámbrica de 2,4 GHz con
alcance de 9 metros
Indicador de estado de batería
Precio: 39 €
Sensor: Tecnología láser de alta definición
Transceptor con 1 Gb de memoria
flash
Precio: 49 €
Sensor: Sensor láser para juegos de próxima
generación
Energia: Pila de íon lítio recargable
Precio: 99 €
Sensor: BlueTrack™ permite que el ratón
funcione en más superficies
Conexión: Inalámbrica de 2,4 GHz con
alcance de 9 metros
Precio: 59 €
Sensor: Sensor óptico convencional
Conexión: Inalámbrica usb
Precio: 15 €
PRODUCTOS SUSTITUTIVOS
H
oy en día es un elemento imprescindible en un
equipo informático para la mayoría de las per-
sonas, y pese a la aparición de otras tecnologías
con una función similar, como la pantalla táctil, la
práctica ha demostrado que tendrá todavía muchos años
de vida útil. No obstante, en el futuro podría ser posible mo-
ver el cursor o el puntero con los ojos o basarse en el reco-
nocimiento de voz

Proyecto Ecorat 9
DIAGRAMA DE SISTEMAS Y SUBSISTEMAS
NÚMERO DE COMPONENTES Y MATERIALES
UTILIZADOS.
EL producto Genius modelo: GM-03003
consta de dos subconjuntos que son carcasa su-
perior (1.0 ) y carcasa inferior (2.0).A su vez ambos
se subdividen en diferentes elementos. La carcasa
superior tendrá dos elementos que serán carcasa
azul (1.1) y carcasa plateada (1.2).El subconjunto
carcasa inferior estará formado a su vez de cuatro
subconjuntos de piezas que serán carcasa base
(2.1), circuito-cable-rueda (2.2), tornillo (2.3) y ad-
hesivos (2.4) . Estos cuatro subconjuntos de piezas
contienen de los siguientes elementos: El sub-
conjunto 2.1 consta de protector óptico (2.1.A)
y Base ratón (2.1.B). El subconjunto 2.2 consta de
Ruedecilla ratón (2.2.A) y de Circuito cable (2.2.B).
El subconjunto 2.3 consta del elemento tornillo. El
subconjunto 2.4 consta de tres adhesivos (2.4.1,
2.4.2, 2.4.3).Por otro lado los elementos 2.2.A y
2.2.B contendrán las siguientes piezas. El ele-
mento 2.2.A lo formará el exterior goma (2.2.A.1)
y base rueda (2.2.A.2).Mientras que el elemento
2.2.B será el Cable (2.2.B.1) y el Circuito(2.2.B.2). EL
producto Genius modelo: GM-03003 tendrá un
total de trece piezas como se muestra en la tabla
siguiente.
subfuncion
TRANSMITIR INSTRUCCIONES
DEL HUMANO A LA MÁQUINA
funcion global
subfuncion
ges
subfuncion
t
subfuncion
ve t
subfuncion
f
pt p
p t
es z
pt t
v es
y
sf
p
te
p t
Iden cación de
las funciones
actuales.
ecoratdecidir qué funcionesdebe cumplir el
sistema
Iden cación
de funciones
preliminares
por análisis
lógico de
necesidades.
subfuncion
d t
t es
subfuncion
e t
g á
CPU
gest f
recursos
medio
agente
subfuncion
e t
d t
subfuncion
t
v
subfuncion
ges
f
e t
d t
subfuncion
subfuncion
subfuncion
espera
t
s es
ext
f
t
f
evaluacion
onsideraciones de ergonomia:
el hombre y la máquina,
desarrollo el sistema por ventanas
subfuncion
e
Proyecto Ecorat10
MATERIAL NOMBRE FAMILIA
ABS Acrilo-Nitrilo-Butaideno- Estireno Estirénicos
HIPS ó PSAI Poliestireno de alto impacto. Estirénicos
PC Policarbonato Policarbonato
LDPE
HDPE
Polietileno baja densidad
Polietileno alta densidad
Poliolefinas
CAUCHO PUR
(Caucho termoestabe)
TPU
(Caucho termoplástico)
TPE
(Elastómero termoplástico)
Encontramos, ABS, HIPS, PC, LPDE, HPDE Y CAUCHO. En el modelo de estudio predominan los materiales
plásticos ABS y HIPS. Combinados entre sí y con PC.
CÓDIGO NOMBRE MATERIAL PESO (gr)
1. Carcasa superior
1.1 carcasa azul ABS PC 6
1.2 carcasa plateada HIPS ABS PC 10
2. Carcasa inferior
2.1 carcasa base
2.1.A protector óptico LDPE 1
2.1.B base ratón HIPS ABS 12
2.2 circuito-cable-rueda
2.2.A ruedecilla ratón
2.2.A.1 exterior goma CAUCHO 1
2.2.A.2 base rueda HDPE 0.5
2.2.B circuito cable
2.2.B.1 cable CAUCHO 14
2.2.B.2 circuito COBRE CINC 10
2.3 tornillo ACERO 0.05
2.4 acondicionadores
2.4.1 Adhesivo VINILO
ISOPRENO
BUTADIENO
0.5
2.4.2 Adhesivo 0.3
2.4.3 Adhesivo 0.3

Proyecto Ecorat 11
Mini Mouse Wi-fi diseñado principalmente por embases de
plástico reciclados
Materiales
Alternativos
Algunas ideas de materiales alternativos utilizados por otras
empresas como Google y Bambouse, que buscan ayudar el
medio ambiente con soluciones interesantes:
Ratón que dispone de una carcasa fabricada en bambú.
Proyecto Ecorat12
1ADMINISTRACIÓN
legislación y regula-
ción.
Adaptación de la empresa
a las obligaciones de las di-
rectivas medioambientales
Europeas.
La WEEE (Directiva Europea
sobre residuos de equipos
eléctricos y electrónicos)
que afectan al sector eléc-
trico/electrónico empe-
zando a diseñar ya sus pro-
ductos con posibilidad de
desmontaje y reciclaje. Esta
directiva exigen entre otras
cosas la modificación del di-
seño de los productos hacia
la eliminación de algunos
metales pesados, el aumen-
to del % de reciclabilidad
de los productos al final de
su vida útil, el marcaje de
plásticos, y dar información
a los usuarios, recicladores y
autoridades sobre las carac-
terísticas ambientales del
producto y reciclabilidad.
concesión de la etiqueta
ecológica (ecolabel) estim-
ula el Ecodiseño mediante
subvenciones.
2MERCADO
Público más sensibilizado
hacia la calidad ambiental
de los productos. Mediante
la certificación ISO 14001
establece la estructura de
mejora ambiental a presen-
tar en productos o embala-
jes.
Al ser un producto de usua-
rio final y de uso globaliza-
do, se han detectado una
serie de
demandas específicas a te-
ner en cuenta: El grado de
especialización del consu-
midor en las actividades
que realiza con el periférico
y adaptación productos a
estas nuevas tendencias de
actividades. La tipificación
de modelos conllevará
3COMPETIDORES
Utilizar el Medio Ambiente
como un punto de venta ex-
clusivo. Cómo importante
diferencial para distinguirse
de la competencia.
Factores motivantes externos
para el ecodiseño
INVESTIGACIÓN DE LOS

Proyecto Ecorat 13
Factores motivantes internos
para el ecodiseño
1AUMENTO DE LA
CALIDAD DEL PRO-
DUCTO
Trata de dar respuestas a los
problemas musculares fre-
cuentes que presenta el uso
producto.
2MEJORA DE LA
IMAGEN DEL PRO-
DUCTO Y LA EMPRESA
Es importante mejorar la
imagen del producto en este
sentido. Algunas medidas de
Ecodiseño
pueden facilitar esta mejora
de la imagen del producto.
3REDUCCIÓN DE
COSTES
En un mercado como éste,
tan ajustado y competitivo
en los precios, es muy impor-
tante que
las medidas de mejora con-
sideren la reducción de cos-
tes. El Ecodiseño puede
facilitar muchas veces esta
reducción de costes (menor
consumo de materiales y de
energía,
reutilización de materiales).
4PODER DE INNO-
VACIÓN
Se trata de un sector de es-
trecha competencia donde
es necesaria la diferencia-
ción. Genius
apuesta por una innovación
de sus productos como as-
pecto diferenciador consi-
derando el Ecodiseño
un factor de innovación en el
rediseño del producto.
5SENTIDO DE LAR-
ESPONSABILIDAD
MEDIOAMBIENTAL
DEL GERENTE
Aspecto imprescindible. En
todo momento el gerente
alentó al equipo del proyec-
to en la toma
de decisiones encaminadas
a la mejora ambiental del
producto.
FACTORES MOTIVANTES
Proyecto Ecorat14
P
ara la valoración de componentes se es-
tablecen tres consideraciones para iden-
tificar el grado de desmontabilidad y de
reciclabilidad: componentes que forman
el producto, materiales y grado de reciclabilidad,
y los mecanismos de unión en el ensamblaje. La
primera consideración fue definida en el apartado
1.2.G, en este nos centraremos en las dos últimas
consideraciones. Decir también que la base de
este procedimiento de análisis es muy parecida a
la metodología usada por la Sociedad Americana
de Reciclaje de Vehículos.
Estudio de desmontabilidad
y reciclabilidad
L
a valoración de la reciclabilidad de la reci-
clabilidad de los componentes conside-
raremos dos ratios. Ratio de reciclabilidad
(RR en adelante) y Ratio de la separación
del material (RS en adelante).
RR atiende al valor entre 1 y 6, que se esta-
blece en función de la tecnología existente para
el reprocesado, y su reciclabilidad establecido por
los Ejemplos de Ratios de reciclabilidad según el
Laboratorio de Realización de Sistemas del Insti-
tuto de Tecnología de Georgia en EEUU. Cuanto
menor sea el RR más reciclable es el componente.
RS es el valor entre 1 y 5, que se establece
para cada componente en función de la facilidad
de su desmontaje establecido por los Ejemplos de
Ratios de reciclabilidad según el Laboratorio de
Realización de Sistemas del Instituto de Tecnolo-
gía de Georgia en EEUU. Cuanto menor sea el RR
más reciclable es el componente.
EL producto Genius modelo: GM-03003
contiene doce piezas cuya codificación fue
establecida según el orden de desmontaje del
producto.
VALORACIÓN
DE LOS
COMPONENTES
QUE
FORMAN EL
PRODUCTO

Proyecto Ecorat 15
CÓDIGO NOMBRE MATERIAL RR RS PESO (gr)
1. Carcasa superior
1.1 carcasa azul ABS PC 4 3 6
1.2 carcasa plateada HIPS ABS PC 4 3 10
2. Carcasa inferior
2.1 carcasa base
2.1.A protector óptico LDPE 2 3 1
2.1.B base ratón HIPS ABS 4 3 12
2.2 circuito-cable-rueda
2.2.A ruedecilla ratón
2.2.A.1 exterior goma CAUCHO 4 3 1
2.2.A.2 base rueda HDPE 2 3 0.5
2.2.B circuito cable
2.2.B.1 cable CAUCHO 4 4 14
2.2.B.2 circuito COBRE CINC 5 5 10
2.3 tornillo ACERO 2 5 0.05
2.4 acondicionadores
2.4.1 Adhesivo VINILO
ISOPRENO
BUTADIENO
4 4 0.5
2.4.2 Adhesivo 4 4 0.3
2.4.3 Adhesivo 4 4 0.3
CONSIDERMAOS
La reciclabilidad de un producto se calcula básicamente me-
diante su porcentaje en peso de materiales reciclables. Este
porcentaje de reciclabilidad en peso se obtiene a partir de la
ecuación:
% de reciclabilidad en peso = (Peso de aquellos componentes con 1<RR<3 y 1<RS<3)
Peso de todos los componentes de la pieza
CÁLCULO DEL PORCENTAJE EN
PESO DE LA RECICLABILIDAD.
Para el numerador de esta expresión se tiene en cuenta
sólo aquellas partes que realmente son viables de reci-
clar. Por ello sólo se suma el peso de aquellos compo-
nentes, materiales o uniones que obtienen unos valores
de RR y RS entre 1 y 3.
Proyecto Ecorat16
El peso total de nuestro producto es de
55,65 g. Y las partes que consideramos son 2.1.A
y 2.2.A.2.
Con un peso total de 1.5 g.
CÓDIGO NOMBRE MATERIAL RR RS PESO(gr)
2.1.A protector
óptico
LDPE 2 3 1
2.2.A.2 base rueda HDPE 2 3 0.5
Así entonces nuestro % de reciclabilidad en peso
= 1.5 / 55,65 = 0.027 x100= 2.7%
S
egún el REAL DECRETO 208/2005, de 25
de febrero, sobre aparatos eléctricos y
electrónicos y la gestión de sus residuos.
El Artículo 9. Objetivos de recogida, valo-
rización, reutilización y reciclado .En el apartado
c) De los equipos informáticos y de telecomunica-
ciones y de electrónica de consumo se valorizará,
por categoría, el 75 por ciento del peso de cada
tipo de aparato.De los componentes, materiales y
sustancias se reutilizará y reciclará, por categoría,
el 65 por ciento del peso de cada tipo de aparato.
DESMONTAJE DEL
PRODUCTO
1
NOMBRE: Genius modelo: GM-03003
ACTIVIDAD: DESMONTAR 0.0 EN LOS SUBCONJUNTOS 1.0 Y 2.0
ACCIÓN: DESTORNILLAR PIEZA 2.3 DEL PRODUCTO
TIPO DE UNIÓN: TORNILLO
HERRAMIENTA: DESTORNILLADOR ESTRELLA DE 3mm DE DIAMETRO
TIEMPO: 103 SEGUNDOS
PIEZA ENTRADA:
PRODUCTO 0.0
PIEZA SALIDA:
PRODUCTO 0.0, SIN TORNILLO.
SUBCONJUNTO MONOPIEZA 2.3
SUMA DE TIEMPOS: 103´´
2
NOMBRE: PRODUCTO 0.0 SIN 2.3
ACCIÓN: SEPARAR POR PALANCA EL SUBCONJUNTO 1.0 Y 2.0
TIPO DE UNIÓN: POR PRESIÓN
HERRAMIENTA: DESTORNILLADOR 1mm DIAMETRO
TIEMPO: 30 SEGUNDO
PIEZA ENTRADA:
PRODUCTO 0.0 SIN 2.3
PIEZA SALIDA:
SUBCONJUNTO 1.0
SUBCONJUNTO 2.0

Proyecto Ecorat 17
3
NOMBRE: SUBCONJUNTO 1.0
ACCIÓN: SEPARAR SUBCONJUNTO 1.0 EN LAS PIEZAS 1.1 Y 1.2
HERRAMIENTA: MANOS
TIEMPO:7 SEGUNDOS
PIEZA ENTRADA:
SUBCONJUNTO 1.0
PIEZA SALIDA:
PIEZA 1.1
PIEZA 1.2
4
ACCIÓN: SEPARAR SUBCONJUNTO 2.1 Y 2.2
HERRAMIENTA: MANOS
TIEMPO:6 SEGUNDOS
PIEZA ENTRADA:
SUBCONJUNTO 2.0
PIEZA SALIDA:
SUBCONJUNTO 2.1
SUBCONJUNTO 2.2
5
ACTIVIDAD: SEPARAR SUBCONJUNTO 2.1 EN LAS PIEZAS 2.1.A Y 2.1.B.
ACCIÓN: SEPARAR SUBCONJUNTO 2.1.A Y 2.2.B
HERRAMIENTA: MANOS
TIEMPO:3 SEGUNDOS
PIEZA ENTRADA:
SUBCONJUNTO 2.1
PIEZA SALIDA:
PIEZA 2.1.A
PIEZA 2.1.B
6
ACTIVIDAD: DESMONTAR 2.2 EN LOS SUBCONJUNTOS 2.2.A Y 2.2.B
ACCIÓN: SEPARAR SUBCONJUNTO 2.2.A Y 2.2.B
HERRAMIENTA: MANOS
TIEMPO:5 SEGUNDOS
PIEZA ENTRADA:
SUBCONJUNTO 2.2
PIEZA SALIDA:
SUBCONJUNTO 2.2.A
SUBCONJUNTO 2.2.B
7
NOMBRE: SUBCONJUNTO 2.2.A
ACTIVIDAD: DESMONTAR 2.2.A EN LOS SUBCONJUNTOS 2.2.A.1 Y 2.2.A.2
ACCIÓN: SEPARAR SUBCONJUNTO 2.2.A.1 Y 2.2.A.2.
HERRAMIENTA: MANOS
TIEMPO:3 SEGUNDOS
PIEZA ENTRADA:
SUBCONJUNTO 2.2.A
PIEZA SALIDA:
PIEZA 2.2.A.1
PIEZA 2.2.A.2
8
NOMBRE: SUBCONJUNTO 2.2.B
ACTIVIDAD: DESMONTAR 2.2.B EN LOS SUBCONJUNTOS 2.2.B.1 Y 2.2.B.2
ACCIÓN: SEPARAR SUBCONJUNTO 2.2.B.1 Y 2.2.B.2.
HERRAMIENTA: MANOS
TIEMPO:8 SEGUNDOS
PIEZA ENTRADA:
SUBCONJUNTO 2.2.B
PIEZA SALIDA:
PIEZA 2.2.B.1
PIEZA 2.2.B.2
9
ACTIVIDAD: DESPEGAR ADHESIVOS 2.4 DE 2.1.B
ACCIÓN: SEPARAR SUBCONJUNTO 2.4 DE PIEZA 2.1.B
HERRAMIENTA: MANOS
TIEMPO:3 SEGUNDOS
PIEZA ENTRADA:
PIEZA 2.1.B
PIEZA SALIDA:
PIEZA 2.1.B
PIEZA 2.4.1
PIEZA 2.4.2
PIEZA 2.4.3
Proyecto Ecorat18
CONCLUSIONES
ESTUDIO DE DESMONTABILIDADY RECICLABILIDAD
L
as áreas de mejora en general, aquellos componentes
con ratios de reciclabilidad y/o separabilidad de 4 los
consideraremos para realizar las mejoras, sobre todo
aquellos con 3 en reciclabilidad y 4 en separabilidad.
Además aquellos con mayor peso relativo se priorizaran de-
bido a su potencial de incremento del porcentaje de recicla-
bilidad en peso.
Por otro lado, al obtener un porcentaje tan bajo de reciclabi-
lidad se introducirá en estrategia el fin de vida de producto
como punto a tener en cuenta. Puesto que ni se acerca a los
porcentajes mínimos establecidos por el real decreto.

Proyecto Ecorat 19
ANÁLISIS DEL CICLO
DE VIDA DEL PRODUCTO
Análisis de ciclo
de vidaRecopilación y evaluación de las en-
tradas y salidas y lospotenciales impactos
medioambientales del sistema delproduc-
to a lo largo de su ciclo de vida.
Ciclo de vidaEtapas consecutivas e interrelacio-
nadas del sistema del
producto desde la adquisición de materias
primas o generación de recursos naturales
hasta su eliminación final.
Proyecto Ecorat20
ETAPAS SUBETAPAS TIEMPO
Invertido
MATERIAS PRIMAS proveedores 5 dias
DISEÑO PROCESO Planificación
Diseño conceptual
Diseño de detalle
Ensayo / Prototipo
Lanzamiento al mercado
Revisión del producto
95 dias
FABRICACIÓN Producción
Control de calidad
Montaje
Embalaje
Almacenamiento
15 dias
DISTRIBUCIÓN Comercialización
Distribución
3 dias
VIDA ÚTIL Uso
Mantenimiento
730 dias
0 dias
FIN DE VIDA
(retiro)
Reutilización
Refabricación
Reciclado para aprovechamiento en
materias primas
0 dias
TIEMPO DE VIDA MEDIO
848 días

Proyecto Ecorat 21
Para realizar el análisis del ciclo de fabricación asignaremos los materiales y procesos
de fabricación necesarios a los elementos codificados.
ANÁLISIS DEL CICLO DEL
PROCESO DE FABRICACIÓN
CÓDIGO NOMBRE MATERIAL PROCESO DE FABRICACIÓN
1.1 carcasa azul ABS PC Moldeo por inyección
(tipo de plástico+ colorantes +
Aditivos+ acondicionantes).
Pintado de plásticos.
(lacas acrílicas, poliuretanos, lacas UV, epóxicos, vinilos base
solvente así como acrílicos y poliuretanos base agua)
1.2 carcasa plateada HIPS ABS PC
2.1.A protector óptico LDPE
2.1.B base ratón HIPS ABS
2.2.A ruedecilla ratón LDPE
2.2.A.2 base rueda HDPE
2.2.B.1 cable CAUCHO
COBRE
Bobinado.
Plastificado hilo
2.2.A.1 exterior goma CAUCHO
2.2.B.2 Circuito impreso. SUSTRATO
(papeles impregnados de resina
fenólica)
COBRE
fotograbado
(Fotomecánica y grabado químico para eliminar la capa de
cobre del sustrato mediante un fotopltter.)
Atacado
(Percloruro Ferrico, el Sulfuro de Amonio, el Ácido clorhí-
drico mezclado con Agua y Peróxido de hidrógeno.)
Utilizan ácidos o corrosivos para eliminar el cobre exce-
dente.
Perforado
(maquinaria automatizada ó laser)
Estañado y máscara antisoldante
(soldadura con oro + recubrimiento con polímero resistente
a la soldadura)
Serigrafía o tecnología de impresión digital por chorro de
tinta (inkjet/Printar)
Montaje
(Patas de los componentes se insertan en los orificios, y son
fijadas eléctrica y mecánicamente a la tarjeta con solda-
dura.)
Pruebas y verificación
Verifica cada conexión definida en el netlist en la tarjeta
finalizada
Protección y paquete
Recubrimientos constituidos por soluciones de goma sili-
cosa, poliuretano, acrílico o resina epóxica.
2.3 tornillo ACERO Laminación
Estampación
Tratamiento térmico
2.4.1 Adhesivo-acondicionador VINILO
ISOPRENO
BUTADIENO
Fotopolimerización
2.4.2
2.4.3
SECTOR INDUSTRIAL
VOLUMEN BENEFICIOS
Nº DE TRABAJADORES
UBICACIÓN PLANTAS
UBICACIÓN OFICINAS
LUGAR PROVEDORES
PRINCIPALES CLIENTES
Industria Periféricos. Forma parte de KYE Systems Corp ( TSE: 2365 )
440 millones de dólares ( Año 2007 )
4040
Dong Guan Guang Dong , China.
Estados Unidos de América, Reino Unido, Alemania, Hong Kong y China.
Costa del sur de la república de china.
Atari ST, Commodore Amiga, IBM PC, Apple Macintosh.
Proyecto Ecorat22 Proyecto Ecorat22
Paisaje alterado
Ecosistema alterado
Ruídos y vibraciones
Suelo usado
Envases
gases de combustion
ruidos y vibraciones
Emisiones atmosfericas
vertido de aguas residuales
metales
solidos en suspención
Energia y agua
Materias no renovables
Biomasa, gasoil
gas natural
outras fuentes de energia
clorifica
Aditivos para procesos de
cocción, calcinación, etc.
Moldeo por inyección
(tipo de plástico+ colorantes +
Aditivos+ acondicionantes).
Pintado de plásticos.
Limpieza de materiales
moldead y desmoldeado
mecanizado de piezas
Almacén de productos
almacén de acesorios
Extracción
Fluizantes, espesantes,
plastificantes, etc.
Biomasa, gasoil
Combustible para
trasnporte interno
Acesorios componentes
productos quimicos
acesorios
energia y agua
plasticos para
cubrimiento
Extracción de
Materia Prima
Recepción y
Almacenaje
Preparación
de Materiales
Producción de
Piezas

Proyecto Ecorat 23Proyecto Ecorat 23
Residuos de materiais
de embalaje
Ruido
impacto paisajistico
gases de combustion
Restos de embalajes
consumo energia
Residuos voluminosos
gases de combustión
suelo usado
Energia
Acesorios y repuestos
Repuestos productos
de mantenimiento
Combustible
Aceites minerales
Ceras
Detergentes
Agua
Productos mantenimiento
Acessorios, repuestos
Energia Calorifica
Eletricidad
Serigrafía
ensamblaje
Carretera, tren
barco o avión
Funcionamento
limpieza
mantenimiento
reparaciones
Vertedero
reutilizado
reciclado
Embalaje y
Expedición
Distribución Uso Retiro
DIAGRAMAPROCESO
FABRICACIÓN
de
Proyecto Ecorat24
CONSUMO DE ENERGÍA.
Para el tiempo estimado
de vida útil 730 días. Con un uso
diario de 5 horas para un apun-
tador de uso domestico. Diremos
que el número total de horas de
uso es de 3650 horas para un
periférico de uso domestico. Por
otro lado, para periféricos de uso
profesional en un entorno de tra-
bajo estimaremos unas 7 horas.
Obteniendo un total en horas del
último de 5110 horas. Con una
potencia media de 5W= 0.005 kw.
Para el mayor tiempo estimado
tendríamos que el consumo sería
0.005 x 5110 = 25 kwh.
OTROS CONSUMOS.
El periférico apuntador
carece de otro tipo de consumos
.Así mismo de servicio de repues-
tos , procesos de mantenimiento
y componentes fungibles.
FIN DE VIDA
El hardware es un componente
integral de todas las redes de
telecomunicaciones. Como en
otros muchos casos, aunque se
prolongue con actualizaciones
de software, por ejemplo, su vida
útil siempre tiene un fin. Nokia
Siemens Networks fomenta un
enfoque justo en relación con la
recogida y el reciclado del hard-
ware obsoleto que distribuye la
responsabilidad entre todas las
partes interesadas. Este enfoque
también garantiza una imple-
mentación eficiente y homogé-
nea de las prácticas de fin de vida
útil.
Para solventar esto, propone a los
clientes pueden recurrir a Nokia
Siemens Networks para obtener
servicios ecológicos, bien para
ampliar la vida útil de los equipos,
bien para deshacerse de forma
respetuosa con el medio ambien-
te de los que se hayan quedado
obsoletos. Su servicio de recuper-
ación de recursos ofrece módu-
los de renovación y reciclado y
nuestro servicio de prolongación
de la vida útil permite a los clien-
tes ampliar de varias formas el
ciclo de vida de los equipos con
demasiados años. La solución de
recogida ofrece a los clientes de
Nokia Siemens Networks un siste-
ma integral que incluye la elimi-
nación de las redes de los clientes
de los productos obsoletos ga-
rantizando una manipulación re-
spetuosa con el medio ambiente.
La finalidad de su servicios de re-
ciclado es recuperar el material y
la energía de los productos obso-
letos y garantizar la manipulación
segura de sustancias peligrosas.
Desde una perspectiva de ciclo
de vida, el tratamiento de fin de
vida útil puede compensar el im-
pacto sobre el medioambiente
que se produce en fases tempra-
nas de su uso.
P
ara la obtención de esta perspectiva general estudiaremos el producto físico y una visión del
sistema del producto en su conjunto. Entonces para nuestro producto consideraremos el
siguiente sistema.
SISTEMA DE PRODUCTO = ENTRADAS (electricidad) > PRODCUTO FÍSICO (Ratón) >SALIDAS (IN-
FORMACIÓN).

Proyecto Ecorat 25
Consideramos
Aspecto ambiental es, según la norma ISO 14001:“elemen-
to de las actividades, productos o servicios de una orga-
nización que puede interactuar con el Medio Ambiente”.
Está asociado por tanto directamente al PRODUCTO.
Impacto ambiental: es“cualquier cambio en el Medio
Ambiente, sea adverso o beneficioso, resultante en todo
o en parte de las actividades, productos y servicios de una
organización”. Está asociado, por tanto, directamente al
MEDIO AMBIENTE GLOBAL.
Para el análisis de los aspectos ambien-
tales del producto nos basamos en dos líneas de
trabajo diferenciadas. La primera, referida a las
actividades relacionadas con el producto (aspec-
tos ambientales), y la segunda, atiende al resul-
tado de estas actividades (Impacto ambiental).Si
tomásemos como referencia , para ejemplificar lo
anterior, los aspectos ambientales y los impactos
ambientales en la fase de uso de nuestro produc-
to, sería:
ASPECTOS AMBIENTALES > IMPACTO AMBIENTAL
Consumo de energía eléctrica Disminución de recursos naturales
(consumo de gas natural en cen
trales de ciclo de gas combinado)
Como medio para el análisis de los aspec-
tos ambientales del producto y establecimiento
de prioridades. Utilizaremos dos vías en los aparta-
dos siguientes, una será la matriz MET que es una
herramienta cualitativa o semicualitativa porque
a pesar de manejar cantidades, la priorización de
aspectos ambientales propiamente dicha es cuali-
tativa y se basa en conocimientos ambientales y
reglas de oro ,y no en cifras o resultados. Y la otra
vía, será un software para el Análisis del Ciclo de
Vida (ACV).En nuestro caso, SIGMAPRO, nos facili-
tará resultados de manera cuantiva.
MATRIZ MET
La matriz MET es un método que sirve para
obtener una visión global de las entradas y sali-
das en cada etapa del Ciclo de Vida del producto.
Proporciona asimismo una primera indicación de
los aspectos para los que se precisa información
adicional y prioritario.
M
– Utilización de Materiales en cada
etapa del Ciclo de Vida.
Se refiere a todas las entradas (con-
sumos) en cada una de las etapas
del Ciclo de Vida. Esto proporciona una visión de
cuáles son las entradas prioritarias por su ma-
yor cantidad, toxicidad o porque son materiales
escasos .
E
– Utilización de Energía.
Se refiere al impacto de los procesos y del
transporte en cada etapa del Ciclo de
Vida (aquellos que consumen mucha
energía principalmente). Esto proporciona
una visión de cuáles son los procesos o transpor-
tes de mayor impacto en todo
el Ciclo de Vida del producto.
T
– Emisiones Tóxicas
(Todas las salidas: emisiones, vertidos o
residuos tóxicos). Se refiere a todas las
salidas producidas en el proceso. Esto da
una idea de cuáles son las salidas más importan-
tes por su toxicidad.
ANÁLISIS DE LOS PRINCIPALES
ASPECTOS AMBIENTALES DEL
PRODUCTO A LO LARGO
DE SUS CICLO DE VIDA
Proyecto Ecorat26
M
Uso de MATERIALES
(Entradas)
E
Uso de ENERGÍA
(Entradas)
T
EMISIONES TÓXICAS
(Salidas)
OBTENCIÓN Y CONSUMO DE MATE-
RIALES Y COMPONENTES
!
ABS PC. 6g
HIPS ABS PC. 10g
LDPE. 1g
HIPS ABS. 12g
LDPE. 2g
HDPE. 0.5g
COBRE CINC. 10g
CAUCHO. 14g
VINILO-ISOPRENO
BUTADIENO. 11g
Energía para la obtención
de los distintos
componentes:
circuitos impresos, plásticos…
Energía para el proceso de inyección
de plásticos, pintado y de circuitos
impresos
Gasóleo de camiones
para el transporte
MMPP.
Emisiones de la producción de los
distintos componentes.
! Emisiones de cincado
Residuos pinturas
Residuos aguas del sistema de
refrigeración
Para líneas de inyección.
Residuos de embalaje de suminis-
tradores.
! Emisiones y vertidos tóxicos por el
cobre, ácidos corrosivos, estañado
Emisiones del transporte.
PRODUCCIÓN EN FABRICA Adhesivo epoxi
acondicionador.1,1g
tornillo.0,05g
cable.14g
Energía de procesos
varios: producción aire
comprimido, marcado , soldado,
iluminación,
cintas transportadoras…
para el transporte.
Fabrica procesado.
F. montaje camión.
Residuos de adhesivos
Emisiones del transporte.
DISTRIBUCIÓN Caja de cartón.
(primario y secundario)
Europalets de madera.
Energía de procesos
varios : flejado, paletizado…
para el transporte.
fabrica procesado a la fábrica de
montaje.
El combustible del transporte maríti-
mo hasta el punto de venta.
Caja de cartón (secundario)
Relleno rizo de papel.Emisiones del
transporte.
USO O UTILIZACIÓN ! Consumo de energía del producto
a lo largo de su vida útil.
Emisiones derivadas del consumo
de energía.
Caja de cartón.
(primario )
SISTEMA DE FIM DE VIDA ! Reciclaje e Incineración poco satis-
factoria debido a la mala información
sobre el servicio.
! Vertido elementos circuito impre-
so,…

Proyecto Ecorat 27
IMPACTO PRIORITARIO !
El impacto más relevante es el de los vertidos con-
secuencia de la producción y fin de vida del circui-
to impreso. Debido a las emisiones de cobre y de
productos corrosivos. El impacto del trasporte es
observable en todo el ciclo de vida. Por otro lado, el
uso de mezcla de plásticos en los materiales esco-
gidos por el fabricante limita el futuro reciclaje del
producto que conlleva una incineración poco satis-
factoria. Nosotros nos centraremos en la mejora de
los dos últimos.
Proyecto Ecorat28
1
2
3
4

Proyecto Ecorat 29
E
n el gráfico, de puntuación única (Gráfico 02), en
el que vemos el nivel de impacto por componen-
tes el componente circuito impreso tiene un va-
lor mayor de 750 mPt. De los que en su mayoría
atiende al impacto del cobre, cinc…Y demás minerales
de alto impacto. Por otro lado, el cable y el embalaje re-
presentan los elementos a introducir mejoras. Uno por
su procesado y el otro por las tintas utilizadas
E
l impacto del transporte debido a que la
empresa se sitúa en Dong Guan Guang
Dong (China) empaña el resto de impac-
tos. Por esta razón, exponemos la eva-
luación del daño considerando el transporte en
su última etapa. Es decir, desde China a Valencia
(España).Y los siguientes, obviamos esta última
etapa para centrarnos en el análisis de los impac-
tos de los componentes y sus fases.
P
or tanto, nos centraremos en la mejora de im-
pactos de los elementos: embalaje, del cable
y piezas plásticas. Dado que el procesado del
circuito impreso conlleva el uso de elementos
de alta toxicidad pero son ineludibles para el buen
funcionamiento del producto. Respecto a las
etapas del ciclo de vida del producto obtenemos el
mayor impacto en la etapa de fabricación del produc-
to. En concreto un total de 15,5 Pt que equivalen a un
total de 15500 mPt. Entonces por tanto, la eliminación
de elementos o piezas, la optimización del embalaje y
la consideración de un único material en la medida de
lo posible reciclable o de materiales reciclados. Será
nuestro punto de inicio.
E
n el gráfico, (Gráfico 03) evaluación del
daño sin considerar el transporte en la
última etapa, porcentualmente observa-
mos que en todos los impactos el circuito
impreso (granate) predomina. Seguido del em-
balaje (violeta) y del cable (azul marino).El resto
depende de las piezas plásticas.
ANÁLISIS DEL IMPACTO DEL PRODUCTO
SOFTWARE SIMAPRO
Proyecto Ecorat30
En esta parte, estableceremos una estructura bipartita. Por un lado , ten-
dremos en cuenta las conclusiones del estudio de desmontabilidad y del análisis
ambiental. Mientras que en la segunda parte (3.B), estructuraremos las estrategias
de mejora y las medidas asociadas derivadas del apartado 3.A. Luego agruparemos
las medidas seleccionadas .Y por último, priorizaremos y valoraremos las medidas
seleccionadas asignándole una temporalidad. Esta segunda parte se sustenta en el
análisis de mejoras propuestas por el manual IHOBE.
IDEAS DE MEJO

Proyecto Ecorat 31
ORA!
DESMONTABILIDAD Y RECICLABILIDAD
L
as áreas de mejora en general, aquellos com-
ponentes con ratios de reciclabilidad y/o sep-
arabilidad de 4 los consideraremos para reali-
zar las mejoras, sobre todo aquellos con 3 en
reciclabilidad y 4 en separabilidad. Además aquellos
con mayor peso relativo se priorizaran debido a su
potencial de incremento del porcentaje de reciclabi-
lidad en peso. Por otro lado, al obtener un porcentaje
tan bajo de reciclabilidad se introducirá en estrate-
gia el fin de vida de producto como punto a tener
en cuenta. Puesto que ni se acerca a los porcentajes
mínimos establecidos por el real decreto
MET El impacto más relevante es el de los vertidos
consecuencia de la producción y fin de vida del cir-
cuito impreso. Debido a las emisiones de cobre y de
productos corrosivos. El impacto del trasporte es ob-
servable en todo el ciclo de vida. Por otro lado, el uso
de mezcla de plásticos en los materiales escogidos
por el fabricante limita el futuro reciclaje del produc-
to que conlleva una incineración poco satisfactoria.
Nosotros nos centraremos en la mejora de los dos
últimos.
ACV Nos centraremos en la mejora de impactos de
los elementos: embalaje, del cable y piezas plásticas.
Dado que el procesado del circuito impreso conlleva
el uso de elementos de alta toxicidad pero son in-
eludibles para el buen funcionamiento del producto.
GENERACIÓNY PRIORIZACIÓN DE IDEAS DE MEJORA.
En esta etapa se generaran las ideas de mejo-
ra ambiental y se han seleccionado las opciones más
relevantes a corto, medio y largo plazo en base, entre
otras cosas, a los Factores Motivantes de Ecodiseño y
a los beneficios ambientales esperados. Como medio
utilizaremos tres tablas en tres pasos.
Propuestas seleccionadas Brainstorming y categori-
zación.
Agrupación y definición práctica de medidas.
Matriz de priorización
Dado que la actividad de diseñar no sigue un mé-
todo paso a paso, sino que es un proceso iterativo
(en otras palabras un proceso de avance y retroceso),
esto será estudiado en la parte cuatro de desarrollo de
conceptos.
Proyecto Ecorat32
GENERACIÓN Y PRIORIZACIÓN DE
ESTRATEGIA DE
MEJORA
PROPUESTAS SELECCIONADAS BRAIMSTORMING Y
CATAEGORIZACIÓN
Obtención y consumo de
materiales y componentes
I.
Seleccionar
materiales de bajo
impacto.
ok -Unificación de tipos de plásticos.(1)
Tomaremos aquel plástico que cumpla con todas las necesidades
del conjunto.
x - Uso plásticos biodegradables
En piezas interiores que no comprometan la funcionalidad elec-
tromecánica.
ok - Materiales plásticos reciclables. (2)
II.
Reducir el uso
de material
ok -Reducción del peso y volumen.(3)
Optimizando funcionalidad de piezas. Es decir, integrando la función
de adhesivos en carcasa base. Y eliminando el cable por una llave USB
ubicada en el interior del ratón. Aprovechando el espacio vacío en el
interior del ratón.
Producción en fábrica III.
Seleccionar
técnicas de
producción
ambientalmente
eficientes.
ok - Menos etapas de producción.(4)
Eliminación de etapa de montaje de cable y de pegado de adhesivos con
una consecuente menor producción de residuos.
ok - Reutilización en fabrica de materiales plásticos.(5)
x - Máquinas de moldeo de alta eficiencia en el consumo de energía.
Distribución IV.
Seleccionar formas de distribución
ambientalmente
eficientes.
ok - Menor espesor del cartón del embalaje.(6)
ok - Uso de cartón reciclado.(7)
ok - Insertar gráficos para fomentar el reciclaje del
embalaje de cartón entre los consumidores.(8)
ok - Manual de instrucciones en sólo 1 o 2 idiomas.(9)
ok -Uso de tintas al agua.(10)
Uso o utilización V.
Reducir el impacto
ambiental en la fase de
utilización.
ok - Sistema de apagado automático.(11)
Del ratón al cabo de un cierto tiempo.
x - Utilizar fuentes de energía renovables.
Sistema de fin de vida Eliminación final VI.
Optimizar el
Ciclo de Vida.
ok - Estructura modular del Producto(12)
Permita alargar la vida de los elementos de mayor impacto como el
circuito impreso. Incrementando el ciclo técnico. Fuerte relación producto
- usuario. Por medio de desarrollo de elementos modulares con una
intención de alargar el ciclo estético
VII.
Optimizar el
sistema de fin de
vida.
ok - Reutilización de partes del producto.(13)
ok - Reciclado de materiales.(14)
ok - Incineración más segura.(15)
ok - Parte electrónica fácilmente desmontable.(16)
x - Sistema de recogida de productos (plan Renove).
Nuevas ideas de producto VIII.
Optimizar la
función.
ok - Integración de funciones.(17)
Optimizando funcionalidad de piezas. La llave USB ubicada en el
interior del ratón. Servirá de almacenamiento de datos a la vez que de
recepción y detector del periférico.
IDEAS DE

Proyecto Ecorat 33
E MEJORA
1.OBTENCIÓN Y CONSUMO DE MATERIALES Y COMPONENTES ok - Unificación de tipos de plásticos.(1)
ok - Materiales plásticos reciclables. (2)
ok - Reducción del peso y volumen.(3)
2.PRODUCCIÓN EN FÁBRICA ok - Menos etapas de producción.(4)
ok - Reutilización en fabrica de materiales plásticos.(5)
3.DISTRIBUCIÓN ok - Menor espesor del cartón del embalaje.(6)
ok - Uso de cartón reciclado.(7)
ok - Insertar gráficos para fomentar el reciclaje del
embalaje de cartón entre los consumidores.(8)
ok - Manual de instrucciones en sólo 1 o 2 idiomas.(9)
ok - Uso de tintas al agua.(10)
4.USO O UTILIZACIÓN ok - Sistema de apagado automático.(11)
5.SISTEMA DE FIM DE VIDA. ELIMINACIÓN FINAL ok - Estructura modular del Producto(12)
ok - Reutilización de partes del producto.(13)
ok - Reciclado de materiales.(14)
ok - Incineración más segura.(15)
ok - Parte electrónica fácilmente desmontable.(16)
6.NUEVAS IDEAS DE PRODUCTO ok - Integración de funciones.(17)
AGRUPACIÓN Y DEFINICIÓN PRÁCTICA DE MEDIDAS
1.OBTENCIÓN Y CONSUMO DE MATERIALES Y COMPONENTES 1+2 = A Unificación de tipos de plásticos.
Tomaremos aquel plástico que cumpla con todas las necesidades del con-
junto. Procurando en la medida de lo posible su posterior reciclaje.
3 = B Reducción del peso y volumen.
Optimizando funcionalidad de piezas. Es decir, integrando la función de ad-
hesivos en carcasa base. Y eliminando el cable por una llave USB ubicada en
el interior del ratón. Aprovechando el espacio vacio en el interior del ratón.
2.PRODUCCIÓN EN FÁBRICA 4 = C Menos etapas de producción.
Eliminación de etapa de montaje de cable y de pegado de adhesivos con
una consecuente menor producción de residuos.
5= D Reutilización en fabrica de materiales plásticos
3.DISTRIBUCIÓN 6+7+8+9+10 = E Menos etapas de producción.
Eliminación de etapa de montaje de cable y de pegado de adhesivos con una
consecuente menor producción de residuos.
4.USO O UTILIZACIÓN 11 = F Sistema de apagado automático.
5.SISTEMA DE FIM DE VIDA. ELIMINACIÓN FINAL 12 = G Estructura modular del Producto
Permita alargar la vida de los elementos de mayor impacto como el circuito
impreso. Incrementando el ciclo técnico. Haciendo hincapié en una Fuerte
relación producto - usuario. Por medio de desarrollo de elementos modulares
con una intención de alargar también el ciclo estético
13+14+15+16 = H Optimización fin de vida
6.NUEVAS IDEAS DE PRODUCTO 17 = I Integración de funciones.
Optimizando funcionalidad de piezas. La llave USB ubicada en el interior del
ratón. Servirá de almacenamiento de datos a la vez que de recepción y detec-
tor del periférico.
PROPUESTAS SELECCIONADAS BRAIMSTORMING Y CATEGORIZACIÓN
Proyecto Ecorat34
Viabi-
lidad
Priori-
zación
técnica
Viabi-
lidad
finan-
cier
Beneficios
para el
Medio
Ambiente
Respuesta
positiva a
los
Medidas se-
leccionadas
principales
Factores
Motivantes
Priorización
1.OBTENCIÓN Y CONSUMO DE MATERIALES Y COMPONENTES
1+2 = A Unificación de tipos de plásticos
Tomaremos aquel plástico que cumpla con todas las necesi-
dades del conjunto. Procurando en la medida de lo posible su
posterior reciclaje
1 0 1 1 LP
3 = B Reducción del peso y volumen
Optimizando funcionalidad de piezas. Es decir, integrando la
función de adhesivos en carcasa base. Y eliminando el cable
por una llave USB ubicada en el interior del ratón. Apr-
ovechando el espacio vacio en el interior del ratón.
1 0 1 2 LP
2.PRODUCCIÓN EN FÁBRICA
4 = C Menos etapas de producción
Eliminación de etapa de montaje de cable y de pegado de ad-
hesivos con una consecuente menor producción de residuos.
1 0 1 2 LP
5= D Reutilización en fabrica de materiales plásticos 2 1 2 2 MP
3.DISTRIBUCIÓN
6+7+8+9+10 = E Menos etapas de producción
Eliminación de etapa de montaje de cable y de pegado de ad-
hesivos con una consecuente menor producción de residuos.
2 1 2 2 CP
4.USO O UTILIZACIÓN
11 = F Sistema de apagado automático 0 -1 1 0 LP
5.SISTEMA DE FIM DE VIDA. ELIMINACIÓN FINAL
12 = G Estructura modular del Producto
Permita alargar la vida de los elementos de mayor impacto
como el circuito impreso. Incrementando el ciclo técnico. Ha-
ciendo hincapié en una Fuerte relación producto - usuario. Por
medio de desarrollo de elementos modulares con una inten-
ción de alargar también el ciclo estético
0 -1 1 0 LP
13+14+15+16 =H
Optimización fin de vida
0 0 2 2 LP
6.NUEVAS IDEAS DE PRODUCTO
17 = I Integración de funciones
Optimizando funcionalidad de piezas. La llave USB ubicada en
el interior del ratón. Servirá de almacenamiento de datos a la
vez que de recepción y detector del periférico.
1 1 2 2 LP
13+14+15+16 =H
MATRIZ DE PR

Proyecto Ecorat 35
IORIZACIÓN
Las puntuaciones
consideradas en el
apartado anterior
atienden a la tabla
que se muestra a
continuación. Por
otro lado se recha-
za la agrupación
de ideas F. Estable-
cida en el apartado
cuatro de la matriz
de priorización.
Dado que no de-
termina o procede
a una mejora incre-
mental en las varia-
bles consideradas.
2 Puntuación muy positiva / muy viable.
1 Puntuación positiva / viable.
0 Puntuación neutra.
-1 Puntuación negativa / casi inviable
-2 Puntuación muy negativa / del todo inviable.
CP Corto Plazo
MP Medio Plazo
LP Largo Plazo
Proyecto Ecorat36
L
a etapa de Desarrollo de conceptos de producto buscará una con-
vergencia entre las condiciones ambientales y las condiciones pro-
yectuales involucradas en el ciclo de diseño de productos. Este pun-
to de inflexión se materializará con el pliego de condiciones. Que
pretenderá particularizar ambas líneas de condiciones en requisitos técni-
cos y requisitos técnicos ambientales. El objeto de esta particularización, es
encontrar un medio de evaluación de los conceptos de los nuevos produc-
tos en base a su estructura .Y tomar aquel con una mayor valoración. Dado
que, a posteriori será evaluado su Ciclo de Vida, respecto a los criterios am-
bientales. Por tanto las diferencias de esta etapa para un proyecto de Ecodi-
seño frente a un desarrollo de producto convencional son:
El punto de partida: requisitos ambientales en el pliego de condiciones.
El proceso de evaluación y selección del mejor concepto: se tendrán en
cuenta criterios ambientales y se utilizarán herramientas, en nuestro caso,
el software Sigmapro de Análisis del Ciclo de Vida. (Apartado 5)
Respecto a la estructura que de este apartado expondremos:
Pliego de condiciones.
Generar Conceptos.
Seleccionar concepto de producto.
Desarrollo
de Concepto

Proyecto Ecorat 37
P
ara la generación de con-
ceptos del producto ecorat
procederemos analizando
los aspectos ambientales
y las ideas de mejora según el pro-
ducto de partida en etapas anterio-
res. Para ello definiremos el Pliego
de condiciones del nuevo producto,
ecorat, y tendrá la siguiente forma:
REQUISITOS TÉCNICOS
1 Mejora ergonómica.
2 Reducción costes.
3 Incremento vida útil.
4 Facilidad de manejo.
5 magen innovadora.
REQUISITOS TÉCNICO AMBIENTA-
LES.
Hacen referencia a la matriz de prio-
rización
A. Unificación de tipos de materiales.
B. Reducción del peso y volumen.
C. Menos etapas de producción.
D .Reutilización en fábrica de mate-
riales plásticos
E. Optimización del material en el
embalaje.
G. Estructura modular del Producto.
H. Optimización fin de vida.
I. Integración de funciones.
En base a todos estos requisi-
tos, se desarrollaran a continuación
diferentes conceptos de producto.
Requisitos como el uso de mismo
material, plástico o plástico recicla-
do en piezas que no comprometan
la funcionalidad de la pieza. Reduc-
ción en el volumen del cuerpo y nú-
mero de piezas del ratón, uso de un
embalaje ecoeficiente y en piezas de
plástico (según ISO 11469) que faci-
liten el reciclaje, los verifican todos
los conceptos al mismo nivel. Las
diferencias principales entre unos y
otros están en el modo optimizar la
respuesta a la funcionalidad el pro-
ducto .Por ello se plantearan los dife-
rentes conceptos con características
funcionales distintas, tal y como se
muestra en el apartado siguiente.
Proyecto Ecorat38
ACCIÓN PROPUESTA
Optimización de piezas
ESTRUCTURA NUEVO PRODUCTO
Eliminamos el botón izquierdo, derecho
y la ruedecilla, generando una carcasa
única que permítalas funciones de los
tres elementos anteriores.
También incluimos los adhesivos en la
carcasa inferior a modo de volúmenes
salientes.
ACCIÓN PROPUESTA
Prolongación de vida de elementos
Apostamos por una estructura modular
con el fin de alargar la vida del circuito
impreso. Tendríamos dos módulos, uno
sería la carcasa superior con las funciona-
lidades del botón derecho y el izquierdo.
Y el otro sería para el circuito impreso y la
ruedecilla.
salientes.
ACCIÓN PROPUESTA
Integración de funciones
Establecemos una doble funcionalidad
generando la posibilidad de almacenar
datos en el periférico. Generando la posi-
bilidad de hacer copias de seguridad.
salientes.
A B C

Proyecto Ecorat 39
ACCIÓN PROPUESTA
Integración con el contexto de uso
Con una geometría optimizada .Inclui-
mos el periférico en un ordenador perso-
nal portátil. Generando la posibilidad de
precisión y velocidad en la gestión de la
información. Eliminamos el cable por una
energía de menor impacto (Nano trasmi-
sor batería).Y obligamos para un emba-
laje de mínimo impacto. También inclui-
mos los adhesivos en la carcasa inferior a
modo de volúmenes salientes.
ACCIÓN PROPUESTA
Integración con el contexto de uso
El modelo D presenta una mejora ergo-
nómica que valoraremos atendiendo a
su coincidencia con el pliego de condi-
ciones.
GENERAR
CONCEPTOS
D E
Proyecto Ecorat40
A B C D E
REQUISITOS TÉCNICOS
1 Mejora ergonómica. 2 2 3 5 4
2 Reducción costes. 3 1 2 5 5
3 Incremento vida útil. 1 4 2 3 3
4 Facilidad de manejo 2 2 2 4 4
5 Imagen innovadora. 1 1 2 5 5
REQUISITOS TÉCNICO AM-
BIENTALES
A Unificación de tipos de
materiales
3 3 3 4 4
B Reducción del peso y
volumen.
4 2 4 5 5
C Menos etapas de pro-
ducción.
2 1 1 5 5
D Reutilización en fábrica
de materiales plásticos
3 3 3 3 3
E Optimización del mate-
rial en el embalaje
1 1 3 5 5
G Estructura modular del
Producto.
0 4 2 3 3
H Optimización fin de
vida.
1 2 2 2 2
I Integración de funciones. 0 0 3 2 2
TOTAL 32 36 43 73 71
L
os modelos que mayor puntuación obtuvieron fueron el D y E. Por tan-
to el diseño de detalle se nuevo producto se llevará a cabo por medio
de las características de ambos modelos. Prevaleciendo el modelo D.

Proyecto Ecorat 41
SELECIONAR CONCEPTO
DE PRODUCTO
Proyecto Ecorat42
A
la hora de establecer
el diseño de detalle
consideramos como
facilitar la separación
de las partes del producto para
el reciclaje en la fase de fin de
vida dado que provoca usu-
almente un impacto ambien-
tal menor. Sobre todo para el
circuito impreso tiene un im-
pacto ambiental prioritario en
la fase de fin de vida, no en su
producción. Por otro lado, la
optimización de funciones en
las piezas resulta ser uno de los
puntos a tener en cuenta, pues
nuestro mayor impacto es en la
fabricación de los mismos. Por
esto reducir el número de ellas.
En lo referente al los materiales
usaremos en las piezas plásti-
cas HDPE ,la batería del nano
transmisor será NiMH libres de
metales pesados y el circuito
impreso será sin halogenuros
d i s e ñ o d e d e t a l l e
NUEVO PR
El nuevo diseño ,Ecorat , quedará
como se muestra en la imagen ante-
rior con un total de piezas: Carcasa
superior, carcasa inferior, circuito
impreso, conjunto pulsadores, pro-
tector óptico ,nano batería trans-
misor y tornillo. Se observa mejor
en la explosión de elementos que se
muestra a continuación.

Proyecto Ecorat 43
RODUCTO
P
ara la optimización
de la funcionalidad
de piezas. Y ami-
norar el proceso
productivo del ratón, así
como el transporte y el em-
balaje. Introducimos el pro-
ducto en la zona mostrada
de un ordenador portátil.
Aprovechando los espa-
cios vacios posibles de este
producto. Para un uso más
productivo incluimos en
el portátil otro nano trans-
misor de repuesto que esté
cargando para que cuando
se termine el del Ecorat po-
damos seguir trabajando.
Proyecto Ecorat44
EVALUACIÓN DE IMPACTOS
AMBIENTALES DE LA NUEVA
PROPUESTA DE PRODUCTO
En el gráfico 1, de evaluación del daño, observamos como el im-
pacto del conjunto ecorat disminuye. Al unificar, los plásticos en
HDPE, batería del nano transmisor será NiMH libres de metales
pesados y el circuito impreso sin halogenuros.
En el gráfico 2 se analiza el impacto de las fases de vida del pro-
ducto, respecto al antiguo producto analizado que generaba un
total en el conjunto de 15500 mPt , y ahora conseguimos unos
420 mPt.Y por último, en el análisis considerando el transporte
marítimo entre el continente asiático y el europeo obtenemos
el gráfico que esta representado por el gráfico 3 Decir que la me-
jora del embalaje fue posible por transportar nuestro producto
Ecorrat desde la fábrica de China a otra de la misma región en la
que se producían ordenadores portátiles.Y de allí, hasta el punto
de venta en Valencia. metales pesados y el circuito impreso sin
halogenuros.
Para el análisis de impactos se realizó con el software Sigmapro obteniendo los siguientes resultado:

Proyecto Ecorat 45
1
2
3
Proyecto Ecorat46
Consideramos
La reciclabilidad de un producto se calcula
básicamente mediante su porcentaje en peso de
materiales reciclables. Este porcentaje de reciclab-
ilidad en peso se obtiene a partir de la ecuación:
Así entonces nuestro % de reciclabilidad en peso
= 33.05 / 46.05 = 0.717 x100= 71.769%
S
egún el REAL DECRETO 208/2005, de 25
de febrero, sobre aparatos eléctricos y
electrónicos y la gestión de sus residuos.
El Artículo 9. Objetivos de recogida, valori-
zación, reutilización y reciclado .En el apartado c)
De los equipos informáticos y de telecomunicacio-
nes y de electrónica de consumo se valorizará, por
categoría, el 75 por ciento del peso de cada tipo de
aparato.De los componentes, materiales y sustan-
cias se reutilizará y reciclará, por categoría, el 65
por ciento del peso de cada tipo de aparato.Por
tanto ecorat cumple con la normativa.
CÓDIGO NOMBRE MATERIAL RR RS PESO (gr)
1 Carcasa superior HPDE 2 3 14
2 Carcasa inferior HDPE 3 2 12
3 Circuito Impreso sin halogenuros 4 3 18
4 CProtector óptcio PP 2 3 2
5 nano bateria transmisor PC/NiMH 2 2 5
6 conjunto pulsadores HDPE 2 3 5
7 Tornillo ACERO 2 3 0,05
% de reciclabilidad en peso = (Peso de aquellos componentes con 1<RR<3 y 1<RS<3)
Peso de todos los componentes de la pieza
Para el numerador de esta expresión se tiene en
cuenta sólo aquellas partes que realmente son
viables de reciclar. Por ello sólo se suma el peso de
aquellos componentes, materiales o uniones que
obtienen unos valores de RR y RS entre 1 y 3.
CÁLCULO DEL PORCENTAJE EN PESO
DE LA RECICLABILIDAD.

Proyecto Ecorat 47
PLAN DE ACCIÓNPara aprovechar todas y
cada una de las especifi-
caciones del proyecto
se deberá establecer un
plan de acción a nivel
de producto y a nivel de
toda la empresa de cara
al futuro. Sí establec-
emos un plan de acción
a nivel de producto
garantizamos que medi-
das interesantes para
el producto no queden
olvidadas y puedan ser
finalmente implantadas.
Por otro lado, estableci-
endo un plan de acción
a nivel de empresa, con-
seguiremos involucrar
al departamento de de-
sarrollo de productos y
a otros departamentos
afectados de la empre-
sa, garantizando así que
se sigan desarrollando
productos teniendo en
cuenta el Medio Ambi-
ente, es decir, interiori-
zando la metodología
de Ecodiseño.
Para ello, en este aparta-
do estableceremos dos
partes:
• Plan de acción a
nivel de producto
• Plan de acción a
nivel de empresa
PLAN DE ACCIÓN
A NIVEL PRODUCTO
En el proyecto de Ecodiseño de periférico
apuntador de la empresa Genius, para aquellas
medidas que quedaron aplazadas se estableció el
siguiente plan de acción a nivel de producto:
PLAN DE ACCIÓN DE PRODUCTO A MEDIO Y LARGO PLAZO
Medidas de mejora Plazo Acciones Responsable Plazo y periodicidad
Investigación sobre com-
portamiento en la
unificación en el uso de
materiales, usando
materiales de origen
reciclado donde sea
posible.
MP/LP - Estudios para la
sustitución elementos
plásticos.
- Chequear avances en
uso de materiales
reciclados.
Dpto. Técnico
Dpto. Calidad
-Un año de plazo
-Chequeos semestrales
Optimización de espe-
sores
para el comportamiento
de
los elementos.
MP - Realizar ensayos de
resistencia en
prototipos.
Dpto. Técnico -Un año de plazo
Reducción del impacto
del elemento suministra-
dor de energía
del aparato.
MP/LP - Estar al tanto de la apar-
ición de nuevos
componentes electrónic-
os con menor menor
impacto.
Dpto. Compras -Chequeos trimestrales
Participar en sistemas de
ecogida-reciclaje
del producto (requisito
directiva WEEE).
MP Contactar periódica-
mente con
asociaciones sectoriales e
IHOBE, S.A.
para detectar posibles
iniciativas.
Dpto. Calidad Semestralmente
Proyecto Ecorat48
G
enius al ser una multinacional contará en
cada una de sus plantas con un departa-
mento de laboratorio de materiales y de
investigación y desarrollo. Para generar
unos buenos resultados en las posteriores fases de
ecodiseño y de desarrollo de producto.
Una de las actividades a realizar por ambos depar-
tamentos será:
Laboratorio Materiales: Estudio comportamiento
de aplicación de materiales reciclados con menor
impacto ambiental.
Estudio Laboratorio Investigación + Desarrollo. Estu-
dio de geometrías, volúmenes y espesores aplicado a
los resultados de laboratorio de materiales.
Por otro lado, se implementaran en las compe-
tencias de fase de ecodiseño y de desarrollo de
producto los puntos asociados de la norma ISO
14001 referente a cada uno de os apartados que se
muestran en la siguiente tabla.
FASES DE ECODISEÑO
FASES DE DESARROLLO DEL PRODUCTO
Pliego de
condiciones
Diseño
Busqueda
de
proveedores
Marketing Fabricación Venta
Distribu-
ción
montaje
Servicio
postvenda
Fin de
Vida
Manual ecodiseño
PUNTOS DE LA NOR-
MA ISO ASOCIADO
4.1
4.2
4.3
4.4 4.6 4.18 4.9
4.10
4.13 4.15 4.19 4.19 requisito
cleintes
1. Selección de equipo,
producto y determinación
de motivantes.
PUNTOS DE LA NOR-
MA ISO ASOCIADO
4.1
4.2
2.- Aspectos ambientales.
PUNTOS DE LA NOR-
MA ISO ASOCIADO
4.2
4.3.1
3.- Ideas de mejora.
PUNTOS DE LA NOR-
MA ISO ASOCIADO
4.3.4
4.- Desarrollo de con-
ceptos.
PUNTOS DE LA NOR-
MA ISO ASOCIADO
4.3.4
5.- Producto en detalle
PUNTOS DE LA NOR-
MA ISO ASOCIADO
4.3.4
6.- Plan de acción
PUNTOS DE LA NOR-
MA ISO ASOCIADO
4.3.4
7.- Evaluación
OK
PUNTOS DE LA NOR-
MA ISO ASOCIADO
4.4.2
4.4.3
4.6.
4.4.4
PLAN DE ACCIÓN A NIVEL DE EMPRESA

Proyecto Ecorat 49
Evaluación
MEDIDAS DE MEJORA DEL PRODUCTO
EVALUACIÓN DE LOS PRINCIPALES ASPECTOS .
rEQUISITOS AMBIENTALES
Energía Residuos Uso HPDE
1.Obtención y consumo de materiales y compo-
nentes
Predomina el
Hdpe en las
piezas como
material único
que tiene menor
impacto que las
combinaciones
anteriores.
Unificación de tipos de plásticos.
Tomaremos aquel plástico que cumpla con todas las
necesidades del conjunto. Procurando en la medida
de lo posible su posterior reciclaje.
Reducción del peso y volumen.
Optimizando funcionalidad de piezas. Es decir,
integrando la función de adhesivos en carcasa base.
Y eliminando el cable por una llave USB ubicada en el
interior del ratón. Aprovechando el espacio vacio en
el interior del ratón.
Reducción del
número de
piezas en el
producto
2.Producción en fábrica Reducción del número de piezas en el
producto.Menos etapas de producción.
Eliminación de etapa de montaje de cable y de
pegado de adhesivos con una consecuente menor
producción de residuos.
Reutilización en fabrica de materiales plásticos Predomina el
Hdpe en las piezas como material único
Predomina el
Hdpe en las pie-
zas como material
único
3.Distribución Optimización de espacios de trasnporte .
Debido a que el despalzamiento a mayor
distandia se realiza con dos productos
Optimización del material en el embalaje.
Referente al espesor, al uso de cartón reciclado, in-
formación sobre el sistema de reciclado de embalaje,
manual de instrucciones en sólo 1 o 2 idiomas y uso
de tintas al agua.
6.Inovación de producto
Integración de funciones. Intengración en el contexto
de uso
MEDIDAS DE MEJORA DEL PRODUCTO
EVALUACIÓN DE LOS PRINCIPALES FACTORES MOTIVANTES
Innovación Legislación Demandas
clientes
nentes
Unificar materia-
les facilita el re-
ciclaje.(Requisito
Directiva WEE)
Unificación de tipos de plásticos.
Uso de materiales reciclados en la medida
de lo posible
2.Producción en fábrica
Menos etapas de producción.
Reutilización en fabrica de materiales plásticos
3.Distribución Mejora ambiental entendida como in-
novaciónOptimización del material en el embalaje.
de tintas al agua.
6.Inovación de producto Mejora en la
precisión del peri-
férico, adaptado a
portátiles
Integración de funciones. Intengración en el contexto
de uso
MEDIDAS DE MEJORA DEL PRODUCTO COMO EXPRESARLO PARA CADA AGENTE AFECTADO
nentes
Plástico reciclado en piezas interiores / clientes.
Nuevos estudios y búsqueda de información / (plan de acción)
departamentos técnico y de calidad.Unificación de tipos de plásticos.
Revisión cotas estructurales y ensayos de resistencia en prototipos / (plan de ac-
ción empresa) departamento i+d.
2.Producción en fábrica R Moldes modificados / departamento técnico.
Eliminación de etapas en el proceso
fabricación (ahorro de costes) /
clientes
Menos etapas de producción.
Reutilización en fabrica de materiales plásticos Cursada solicitud / departamento
de producción y de calidad e higiene.
3.Distribución Cursada solicitud / departamento de compras.
Modificaciones hechas en el diseño de las cajas de cartón /
departamento técnico.
Optimización del material en el embalaje.
de tintas al agua.
6.Inovación de producto Estudios de mejora de contexto de uso por el departamento de compras y mar-
keting.Integración de funciones. Intengración en el contexto
de uso

anexo GRÁFICO
Planos
Renders
Proyecto Ecorat52
render 1

Proyecto Ecorat 53
render 2
PLANOS

Proyecto Ecorat56 Proyecto Ecorat 57PrPPrPrPrPrPrPrPrPrPrPrPrPrPrrPrPrPrPrPrPrPrPrPrPPrrrrrrroyoyooooyoyoyoyoyyoyoyoyoyoyoyooyoyoyyyyooyoyoyoyoyooyoyyyo ecececeececececececcceceeccecccececececeecctototottottototototototottototottototooooototoootto EEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEcoccococococococococoocoococococococooococoococoooococcoorrrararararararararararararararararararraaaattttttttttttttttttttttt 5757575575757577757775757575757575757777775575757577557777757
Copyright © 2009

Ecorat mouse

Más contenido relacionado

Similar a Ecorat mouse

Más de Francisco Gómez Castro

Último

Ecorat mouse
