Este documento presenta tres ejercicios de electrónica de comunicaciones que deben ser entregados el 30 de abril de 2014. Los ejercicios involucran el uso del programa Smith.exe para graficar impedancias complejas y diseñar circuitos LC para adaptar impedancias y maximizar la transferencia de potencia entre ellas a diferentes frecuencias.

1. Ejercicios de Electrónica de las Comunicaciones
Instrucciones:
1. Los ejercicios tienen un valor de 2 ptos para el parcial #1, deben ser entregados el día miércoles 30 de
abril de 2014, en físico.
2. El estudiante que no entregue los ejercicios no tendrá el puntaje de dichos ejercicios por lo que la nota
del parcial será en base a 18 puntos. (observación: el hecho de que entregue los ejercicios no significa
que tenga los dos puntos yo los revisare, evaluare y según lo entregado y revisado obtendrá su puntaje).
3. El trabajo es Individual.

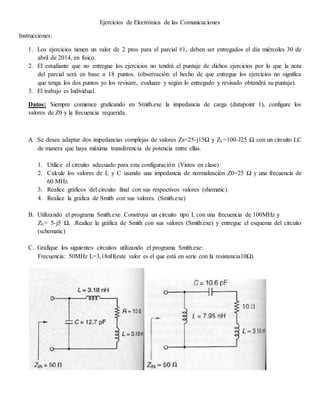

Datos: Siempre comience graficando en Smith.exe la impedancia de carga (datapoint 1), configure los
valores de Z0 y la frecuencia requerida.
A. Se desea adaptar dos impedancias complejas de valores Zs=25-j15Ω y ZL=100-J25 Ω con un circuito LC
de manera que haya máxima transferencia de potencia entre ellas.
1. Utilice el circuito adecuado para esta configuración (Vistos en clase)
2. Calcule los valores de L y C usando una impedancia de normalización Z0=25 Ω y una frecuencia de
60 MHz.
3. Realice gráficos del circuito final con sus respectivos valores (shematic).
4. Realice la gráfica de Smith con sus valores. (Smith.exe)
B. Utilizando el programa Smith.exe Construya un circuito tipo L con una frecuencia de 100MHz y
ZL= 5-j5 Ω. .Realice la gráfica de Smith con sus valores (Smith.exe) y entregue el esquema del circuito
(schematic)
C. Grafique los siguientes circuitos utilizando el programa Smith.exe:
Frecuencia: 50MHz L=3,18nH(este valor es el que está en serie con la resistencia10Ω)
