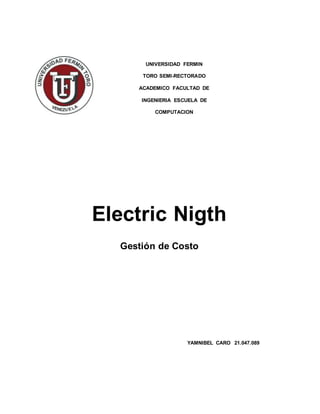

1. UNIVERSIDAD FERMIN
TORO SEMI-RECTORADO
ACADEMICO FACULTAD DE
INGENIERIA ESCUELA DE
COMPUTACION
Electric Nigth
Gestión de Costo
YAMNIBEL CARO 21.047.089

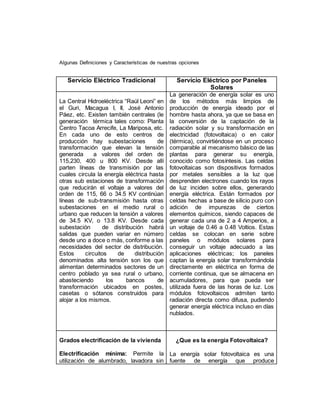

2. Algunas Definiciones y Características de nuestras opciones
Servicio Eléctrico Tradicional Servicio Eléctrico por Paneles
Solares
La Central Hidroeléctrica “Raúl Leoni” en
el Guri, Macagua I, II, José Antonio
Páez, etc. Existen también centrales (le
generación térmica tales como: Planta
Centro Tacoa Arrecife, La Mariposa, etc.
En cada uno de esto centros de
producción hay subestaciones de
transformación que elevan la tensión
generada a valores del orden de
115,230, 400 u 800 KV. Desde allí
parten líneas de transmisión por las
cuales circula la energía eléctrica hasta
otras sub estaciones de transformación
que reducirán el voltaje a valores del
orden de 115, 66 o 34.5 KV continúan
líneas de sub-transmisión hasta otras
subestaciones en el medio rural o
urbano que reducen la tensión a valores
de 34.5 KV, o 13.8 KV. Desde cada
subestación de distribución habrá
salidas que pueden variar en número
desde uno a doce o más, conforme a las
necesidades del sector de distribución.
Estos circuitos de distribución
denominados alta tensión son los que
alimentan determinados sectores de un
centro poblado ya sea rural o urbano,
abasteciendo los bancos de
transformación ubicados en postes,
casetas o sótanos construidos para
alojar a los mismos.
La generación de energía solar es uno
de los métodos más limpios de
producción de energía ideado por el
hombre hasta ahora, ya que se basa en
la conversión de la captación de la
radiación solar y su transformación en
electricidad (fotovoltaica) o en calor
(térmica), convirtiéndose en un proceso
comparable al mecanismo básico de las
plantas para generar su energía,
conocido como fotosíntesis. Las celdas
fotovoltaicas son dispositivos formados
por metales sensibles a la luz que
desprenden electrones cuando los rayos
de luz inciden sobre ellos, generando
energía eléctrica. Están formados por
celdas hechas a base de silicio puro con
adición de impurezas de ciertos
elementos químicos, siendo capaces de
generar cada una de 2 a 4 Amperios, a
un voltaje de 0.46 a 0.48 Voltios. Estas
celdas se colocan en serie sobre
paneles o módulos solares para
conseguir un voltaje adecuado a las
aplicaciones eléctricas; los paneles
captan la energía solar transformándola
directamente en eléctrica en forma de
corriente continua, que se almacena en
acumuladores, para que pueda ser
utilizada fuera de las horas de luz. Los
módulos fotovoltaicos admiten tanto
radiación directa como difusa, pudiendo
generar energía eléctrica incluso en días
nublados.
Grados electrificación de la vivienda
Electrificación mínima: Permite la
utilización de alumbrado, lavadora sin
¿Que es la energía Fotovoltaica?
La energía solar fotovoltaica es una
fuente de energía que produce

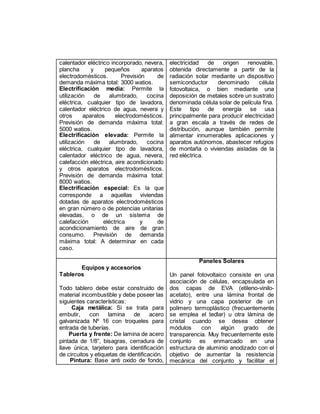

3. calentador eléctrico incorporado, nevera,
plancha y pequeños aparatos
electrodomésticos. Previsión de
demanda máxima total: 3000 watios.
Electrificación media: Permite la
utilización de alumbrado, cocina
eléctrica, cualquier tipo de lavadora,
calentador eléctrico de agua, nevera y
otros aparatos electrodomésticos.
Previsión de demanda máxima total:
5000 watios.
Electrificación elevada: Permite la
utilización de alumbrado, cocina
eléctrica, cualquier tipo de lavadora,
calentador eléctrico de agua, nevera,
calefacción eléctrica, aire acondicionado
y otros aparatos electrodomésticos.
Previsión de demanda máxima total:
8000 watios.
Electrificación especial: Es la que
corresponde a aquellas viviendas
dotadas de aparatos electrodomésticos
en gran número o de potencias unitarias
elevadas, o de un sistema de
calefacción eléctrica y de
acondicionamiento de aire de gran
consumo. Previsión de demanda
máxima total: A determinar en cada
caso.
electricidad de origen renovable,
obtenida directamente a partir de la
radiación solar mediante un dispositivo
semiconductor denominado célula
fotovoltaica, o bien mediante una
deposición de metales sobre un sustrato
denominada célula solar de película fina.
Este tipo de energía se usa
principalmente para producir electricidad
a gran escala a través de redes de
distribución, aunque también permite
alimentar innumerables aplicaciones y
aparatos autónomos, abastecer refugios
de montaña o viviendas aisladas de la
red eléctrica.
Equipos y accesorios
Tableros
Todo tablero debe estar construido de
material incombustible y debe poseer las
siguientes características:
Caja metálica: Si se trata para
embutir, con lamina de acero
galvanizada Nº 16 con troqueles para
entrada de tuberías.
Puerta y frente: De lamina de acero
pintada de 1/8”, bisagras, cerradura de
llave única, tarjetero para identificación
de circuitos y etiquetas de identificación.
Pintura: Base anti oxido de fondo,
Paneles Solares
Un panel fotovoltaico consiste en una
asociación de células, encapsulada en
dos capas de EVA (etileno-vinilo-
acetato), entre una lámina frontal de
vidrio y una capa posterior de un
polímero termoplástico (frecuentemente
se emplea el tedlar) u otra lámina de
cristal cuando se desea obtener
módulos con algún grado de
transparencia. Muy frecuentemente este
conjunto es enmarcado en una
estructura de aluminio anodizado con el
objetivo de aumentar la resistencia
mecánica del conjunto y facilitar el

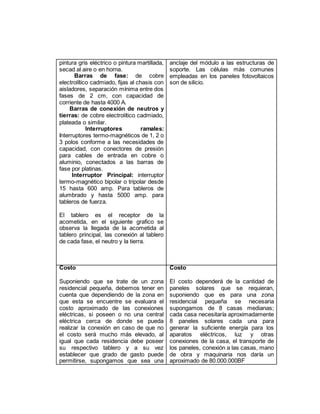

4. pintura gris eléctrico o pintura martillada,
secad al aire o en horna.
Barras de fase: de cobre
electrolítico cadmiado, fijas al chasis con
aisladores, separación mínima entre dos
fases de 2 cm, con capacidad de
corriente de hasta 4000 A.
Barras de conexión de neutros y
tierras: de cobre electrolítico cadmiado,
plateada o similar.
Interruptores ramales:
Interruptores termo-magnéticos de 1, 2 o
3 polos conforme a las necesidades de
capacidad, con conectores de presión
para cables de entrada en cobre o
aluminio, conectados a las barras de
fase por platinas.
Interruptor Principal: interruptor
termo-magnético bipolar o tripolar desde
15 hasta 600 amp. Para tableros de
alumbrado y hasta 5000 amp. para
tableros de fuerza.
El tablero es el receptor de la
acometida, en el siguiente grafico se
observa la llegada de la acometida al
tablero principal, las conexión al tablero
de cada fase, el neutro y la tierra.
anclaje del módulo a las estructuras de
soporte. Las células más comunes
empleadas en los paneles fotovoltaicos
son de silicio.
Costo
Suponiendo que se trate de un zona
residencial pequeña, debemos tener en
cuenta que dependiendo de la zona en
que esta se encuentre se evaluara el
costo aproximado de las conexiones
eléctricas, si poseen o no una central
eléctrica cerca de donde se pueda
realizar la conexión en caso de que no
el costo será mucho más elevado, al
igual que cada residencia debe poseer
su respectivo tablero y a su vez
establecer que grado de gasto puede
permitirse, supongamos que sea una
Costo
El costo dependerá de la cantidad de
paneles solares que se requieran,
suponiendo que es para una zona
residencial pequeña se necesaria
supongamos de 8 casas medianas;
cada casa necesitaría aproximadamente
8 paneles solares cada una para
generar la suficiente energía para los
aparatos eléctricos, luz y otras
conexiones de la casa, el transporte de
los paneles, conexión a las casas, mano
de obra y maquinaria nos daría un
aproximado de 80.000.000BF

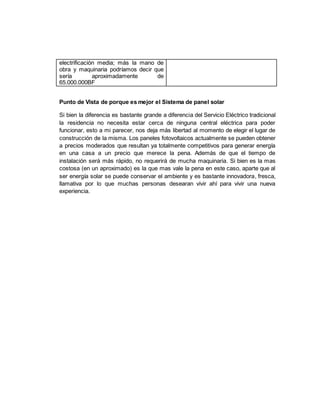

5. electrificación media; más la mano de
obra y maquinaria podríamos decir que
sería aproximadamente de
65.000.000BF
Punto de Vista de porque es mejor el Sistema de panel solar
Si bien la diferencia es bastante grande a diferencia del Servicio Eléctrico tradicional
la residencia no necesita estar cerca de ninguna central eléctrica para poder
funcionar, esto a mi parecer, nos deja más libertad al momento de elegir el lugar de
construcción de la misma. Los paneles fotovoltaicos actualmente se pueden obtener
a precios moderados que resultan ya totalmente competitivos para generar energía
en una casa a un precio que merece la pena. Además de que el tiempo de
instalación será más rápido, no requerirá de mucha maquinaria. Si bien es la mas
costosa (en un aproximado) es la que mas vale la pena en este caso, aparte que al
ser energía solar se puede conservar el ambiente y es bastante innovadora, fresca,
llamativa por lo que muchas personas desearan vivir ahí para vivir una nueva
experiencia.
