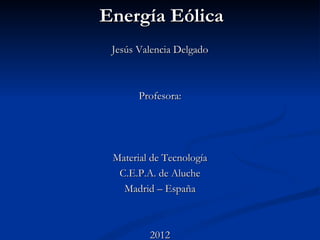

2. Energía Eólica
Jesús Valencia Delgado
Profesora:
Material de Tecnología
C.E.P.A. de Aluche
Madrid – España
2012

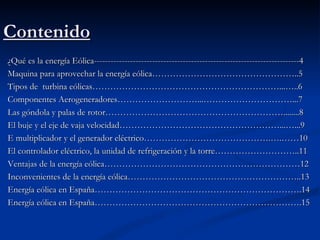

3. Contenido
¿Qué es la energía Eólica--------------------------------------------------------------------------4
Maquina para aprovechar la energía eólica…………………………………………..5
Tipos de turbina eólicas………………………………………………………...…..6
Componentes Aerogeneradores………………………...…………………………...7
Las góndola y palas de rotor……………………………………………………........8
El buje y el eje de vaja velocidad………………………………………………...…...9
E multiplicador y el generador eléctrico…………………………………….….……10
El controlador eléctrico, la unidad de refrigeración y la torre………………………..11
Ventajas de la energía eólica…………………………………………………………12
Inconvenientes de la energía eólica…………………………………………………..13
Energía eólica en España…………………………………………………………….14
Energía eólica en España…………………………………………………………….15

4. 1.¿Qué es la energía eólica?
 Energía eólica es la
energía obtenida del
viento, o sea, la
energía cinética
generada por efecto de
las corrientes de aire,
y que es transformada
en otras formas útiles
para las actividades
humanas.

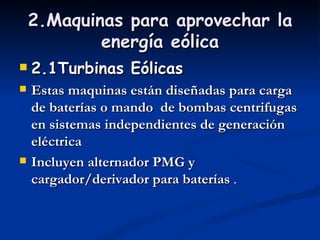

5. 2.Maquinas para aprovechar la
energía eólica
 2.1Turbinas Eólicas
 Estas maquinas están diseñadas para carga
de baterías o mando de bombas centrifugas
en sistemas independientes de generación
eléctrica
 Incluyen alternador PMG y
cargador/derivador para baterías .

6. 2.1.1Tipos de turbinas eólicas
 De eje horizontal  De eje vertical

Hay varios tipos de este.
Potencia desde 0,2 hasta 20 kw
* Aceptan viento desde cualquier direccion y turbulencia
* Generan desde 2 m/s, velocidad de diseño 10-12 m/s

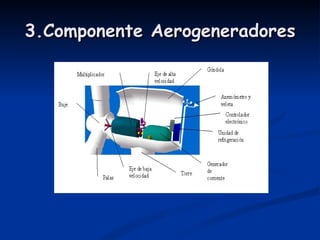

7. 3.Componente Aerogeneradores

8. 3.1 La góndola y palas del rotor
 GÓNDOLA: Contiene los componentes clave
del aerogenerador, incluyendo el multiplicador
y el generador eléctrico. El personal de
servicio puede entrar en la góndola desde la
torre de la turbina.
 PALAS DEL ROTOR: Capturan el viento y
transmiten su potencia hacia el buje. En un
aerogenerador moderno de 1500 kw cada pala
mide alrededor de 40 metros de longitud y su
diseño es muy parecido al del ala de un avión.

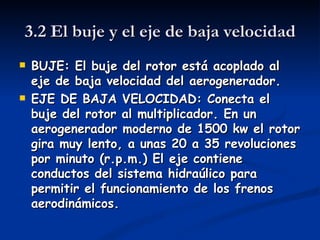

9. 3.2 El buje y el eje de baja velocidad
 BUJE: El buje del rotor está acoplado al
eje de baja velocidad del aerogenerador.
 EJE DE BAJA VELOCIDAD: Conecta el
buje del rotor al multiplicador. En un
aerogenerador moderno de 1500 kw el rotor
gira muy lento, a unas 20 a 35 revoluciones
por minuto (r.p.m.) El eje contiene
conductos del sistema hidraúlico para
permitir el funcionamiento de los frenos
aerodinámicos.

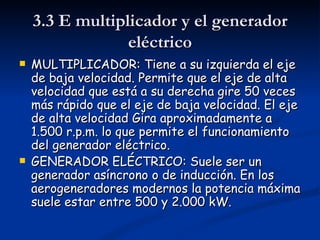

10. 3.3 E multiplicador y el generador
eléctrico
 MULTIPLICADOR: Tiene a su izquierda el eje
de baja velocidad. Permite que el eje de alta
velocidad que está a su derecha gire 50 veces
más rápido que el eje de baja velocidad. El eje
de alta velocidad Gira aproximadamente a
1.500 r.p.m. lo que permite el funcionamiento
del generador eléctrico.
 GENERADOR ELÉCTRICO: Suele ser un
generador asíncrono o de inducción. En los
aerogeneradores modernos la potencia máxima
suele estar entre 500 y 2.000 kW.

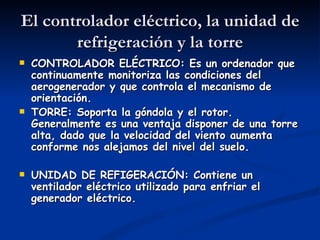

11. El controlador eléctrico, la unidad de
refrigeración y la torre
 CONTROLADOR ELÉCTRICO: Es un ordenador que
continuamente monitoriza las condiciones del
aerogenerador y que controla el mecanismo de
orientación.
 TORRE: Soporta la góndola y el rotor.
Generalmente es una ventaja disponer de una torre
alta, dado que la velocidad del viento aumenta
conforme nos alejamos del nivel del suelo.
 UNIDAD DE REFIGERACIÓN: Contiene un
ventilador eléctrico utilizado para enfriar el
generador eléctrico.

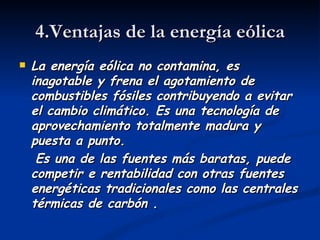

12. 4.Ventajas de la energía eólica
 La energía eólica no contamina, es
inagotable y frena el agotamiento de
combustibles fósiles contribuyendo a evitar
el cambio climático. Es una tecnología de
aprovechamiento totalmente madura y
puesta a punto.
Es una de las fuentes más baratas, puede
competir e rentabilidad con otras fuentes
energéticas tradicionales como las centrales
térmicas de carbón .

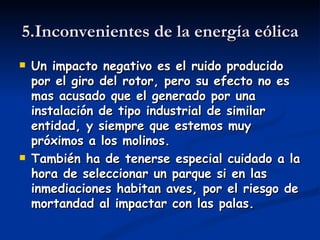

13. 5.Inconvenientes de la energía eólica
 Un impacto negativo es el ruido producido
por el giro del rotor, pero su efecto no es
mas acusado que el generado por una
instalación de tipo industrial de similar
entidad, y siempre que estemos muy
próximos a los molinos.
 También ha de tenerse especial cuidado a la
hora de seleccionar un parque si en las
inmediaciones habitan aves, por el riesgo de
mortandad al impactar con las palas.

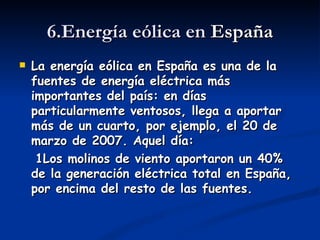

14. 6.Energía eólica en España
 La energía eólica en España es una de la
fuentes de energía eléctrica más
importantes del país: en días
particularmente ventosos, llega a aportar
más de un cuarto, por ejemplo, el 20 de
marzo de 2007. Aquel día:
1Los molinos de viento aportaron un 40%
de la generación eléctrica total en España,
por encima del resto de las fuentes.

15. Energía eólica en España
 La energía eólica es una fuente de energía
muy importante en España.
 La energía eólica es una de las muchas
tecnologías del futuro en las que España
juega un papel importante.
 España es el segundo productor de energía
eólica en Europa, después de Alemania, y
con unos niveles de producción muy
similares a los de los Estados Unidos.
