Este documento describe los pasos y precauciones para desarmar y armar una computadora personal (PC). Explica que las herramientas básicas incluyen destornilladores Phillips y planos. Detalla cómo manipular los componentes internos como la tarjeta madre, microprocesador y módulos de memoria con cuidado para evitar daños. Recomienda descargar la electricidad estática del cuerpo antes de tocar las piezas y tener cuidado al conectar y desconectar cables internos.

1. Técnico. En Mantenimiento De Equipos De Computo ComplejoTecnológico Agroindustrial Pecuario & Turístico

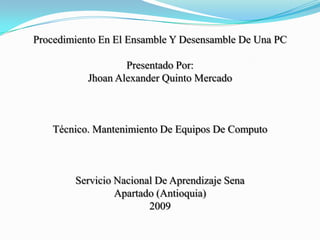

2. Procedimiento En El Ensamble Y Desensamble De Una PCPresentado Por:Jhoan Alexander Quinto MercadoTécnico. Mantenimiento De Equipos De ComputoServicio Nacional De Aprendizaje SenaApartado (Antioquia)2009

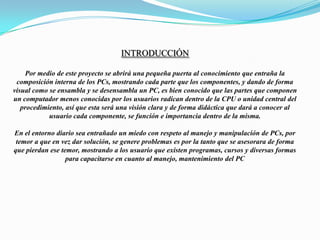

3. IntroducciónPor medio de este proyecto se abrirá una pequeña puerta al conocimiento que entraña la composición interna de los PCs, mostrando cada parte que los componentes, y dando de forma visual como se ensambla y se desensambla un PC, es bien conocido que las partes que componen un computador menos conocidas por los usuarios radican dentro de la CPU o unidad central del procedimiento, así que esta será una visión clara y de forma didáctica que dará a conocer al usuario cada componente, se función e importancia dentro de la misma.En el entorno diario sea entrañado un miedo con respeto al manejo y manipulación de PCs, por temor a que en vez dar solución, se genere problemas es por la tanto que se asesorara de forma que pierdan ese temor, mostrando a los usuario que existen programas, cursos y diversas formas para capacitarse en cuanto al manejo, mantenimiento del PC

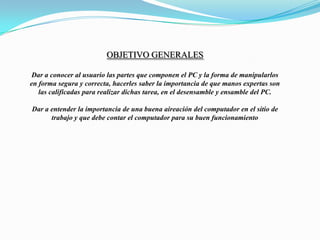

4. Objetivo generalesDar a conocer al usuario las partes que componen el PC y la forma de manipularlos en forma segura y correcta, hacerles saber la importancia de que manos expertas son las calificadas para realizar dichas tarea, en el desensamble y ensamble del PC.Dar a entender la importancia de una buena aireación del computador en el sitio de trabajo y que debe contar el computador para su buen funcionamiento

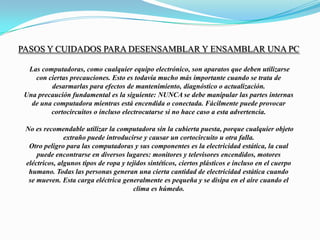

5. Pasos Y Cuidados Para Desensamblar Y Ensamblar Una PC Las computadoras, como cualquier equipo electrónico, son aparatos que deben utilizarsecon ciertas precauciones. Esto es todavía mucho más importante cuando se trata dedesarmarlas para efectos de mantenimiento, diagnóstico o actualización.Una precaución fundamental es la siguiente: NUNCA se debe manipular las partes internasde una computadora mientras está encendida o conectada. Fácilmente puede provocarcortocircuitos o incluso electrocutarse si no hace caso a esta advertencia. No es recomendable utilizar la computadora sin la cubierta puesta, porque cualquier objetoextraño puede introducirse y causar un cortocircuito u otra falla.Otro peligro para las computadoras y sus componentes es la electricidad estática, la cualpuede encontrarse en diversos lugares: monitores y televisores encendidos, motoreseléctricos, algunos tipos de ropa y tejidos sintéticos, ciertos plásticos e incluso en el cuerpohumano. Todas las personas generan una cierta cantidad de electricidad estática cuandose mueven. Esta carga eléctrica generalmente es pequeña y se disipa en el aire cuando elclima es húmedo.

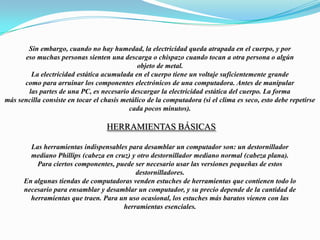

6. Sin embargo, cuando no hay humedad, la electricidad queda atrapada en el cuerpo, y poreso muchas personas sienten una descarga o chispazo cuando tocan a otra persona o algúnobjeto de metal.La electricidad estática acumulada en el cuerpo tiene un voltaje suficientemente grandecomo para arruinar los componentes electrónicos de una computadora. Antes de manipularlas partes de una PC, es necesario descargar la electricidad estática del cuerpo. La formamás sencilla consiste en tocar el chasis metálico de la computadora (si el clima es seco, esto debe repetirse cada pocos minutos). Herramientas básicasLas herramientas indispensables para desamblar un computador son: un destornilladormediano Phillips (cabeza en cruz) y otro destornillador mediano normal (cabeza plana).Para ciertos componentes, puede ser necesario usar las versiones pequeñas de estosdestornilladores.En algunas tiendas de computadoras venden estuches de herramientas que contienen todo lonecesario para ensamblar y desamblar un computador, y su precio depende de la cantidad deherramientas que traen. Para un uso ocasional, los estuches más baratos vienen con lasherramientas esenciales.

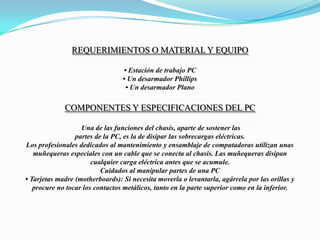

7. REQUERIMIENTOS O MATERIAL Y EQUIPO • Estación de trabajo PC• Un desarmador Phillips • Un desarmador PlanoComponentes y especificaciones del PC Una de las funciones del chasis, aparte de sostener laspartes de la PC, es la de disipar las sobrecargas eléctricas.Los profesionales dedicados al mantenimiento y ensamblaje de computadoras utilizan unasmuñequeras especiales con un cable que se conecta al chasis. Las muñequeras disipancualquier carga eléctrica antes que se acumule.Cuidados al manipular partes de una PC• Tarjetas madre (motherboards): Si necesita moverla o levantarla, agárrela por las orillas yprocure no tocar los contactos metálicos, tanto en la parte superior como en la inferior.

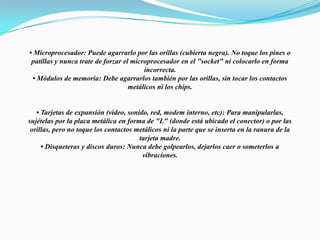

8. • Microprocesador: Puede agarrarlo por las orillas (cubierta negra). No toque los pines opatillas y nunca trate de forzar el microprocesador en el "socket" ni colocarlo en formaincorrecta.• Módulos de memoria: Debe agarrarlos también por las orillas, sin tocar los contactosmetálicos ni los chips.• Tarjetas de expansión (video, sonido, red, modem interno, etc): Para manipularlas,sujételas por la placa metálica en forma de "L" (donde está ubicado el conector) o por lasorillas, pero no toque los contactos metálicos ni la parte que se inserta en la ranura de latarjeta madre.• Disqueteras y discos duros: Nunca debe golpearlos, dejarlos caer o someterlos avibraciones.

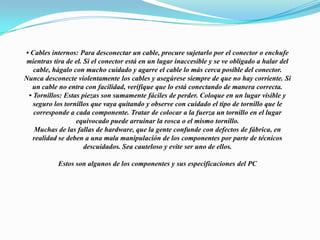

9. • Cables internos: Para desconectar un cable, procure sujetarlo por el conector o enchufemientras tira de el. Si el conector está en un lugar inaccesible y se ve obligado a halar delcable, hágalo con mucho cuidado y agarre el cable lo más cerca posible del conector.Nunca desconecte violentamente los cables y asegúrese siempre de que no hay corriente. Siun cable no entra con facilidad, verifique que lo está conectando de manera correcta.• Tornillos: Estas piezas son sumamente fáciles de perder. Coloque en un lugar visible yseguro los tornillos que vaya quitando y observe con cuidado el tipo de tornillo que lecorresponde a cada componente. Tratar de colocar a la fuerza un tornillo en el lugarequivocado puede arruinar la rosca o el mismo tornillo.Muchas de las fallas de hardware, que la gente confunde con defectos de fábrica, enrealidad se deben a una mala manipulación de los componentes por parte de técnicosdescuidados. Sea cauteloso y evite ser uno de ellos. Estos son algunos de los componentes y sus especificaciones del PC

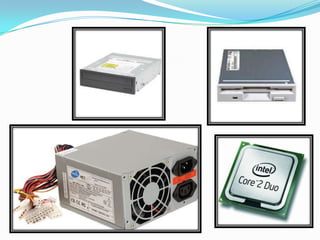

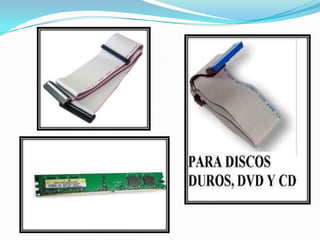

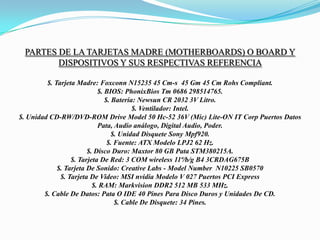

10. Partes De La Tarjetas madre (motherboards) O Board Y Dispositivos y sus respectivas Referencia $. Tarjeta Madre: Foxconn N15235 45 Cm-s 45 Gm 45 Cm Rohs Compliant.$. BIOS: PhonixBios Tm 0686 298514765.$. Batería: Newsun CR 2032 3V Litro.$. Ventilador: Intel.$. Unidad CD-RW/DVD-ROM Drive Model 50 Hc-52 36V (Mic) Lite-ON IT Corp Puertos Datos Pata, Audio análogo, Digital Audio, Poder.$. Unidad Disquete Sony Mpf920.$. Fuente: ATX Modelo LPJ2 62 Hz.$. Disco Duro: Maxtor 80 GB Pata STM380215A.$. Tarjeta De Red: 3 COM wireless 11ª/b/g B4 3CRDAG675B$. Tarjeta De Sonido: Creative Labs - Model Number N10225 SB0570$. Tarjeta De Video: MSI nvidia Modelo V 027 Puertos PCI Express$. RAM: Markvision DDR2 512 MB 533 MHz.$. Cable De Datos: Pata O IDE 40 Pines Para Disco Duros y Unidades De CD.$. Cable De Disquete: 34 Pines.
