Este documento proporciona instrucciones paso a paso para realizar el mantenimiento preventivo de una PC. Describe los pasos para retirar la cubierta, tarjetas de expansión, unidades de disco, fuente de poder, tarjeta madre, módulos de memoria y limpiar cada componente. Luego instruye sobre volver a armar el equipo después de la limpieza.

1. Taller
Mantenimiento Preventivo De Una PC

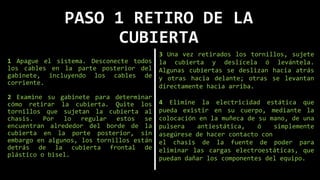

2. PASO 1 RETIRO DE LA
CUBIERTA
1 Apague el sistema. Desconecte todos
los cables en la parte posterior del
gabinete, incluyendo los cables de
corriente.

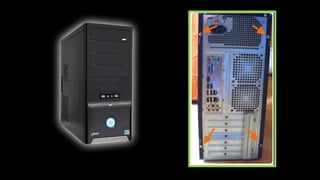

2 Examine su gabinete para determinar
cómo retirar la cubierta. Quite los
tornillos que sujetan la cubierta al
chasis. Por lo regular estos se
encuentran alrededor del borde de la
cubierta en la porte posterior, sin
embargo en algunos, los tornillos están
detrás de la cubierta frontal de
plástico o bisel.
3 Una vez retirados los tornillos, sujete
la cubierta y deslícela ó levántela.
Algunas cubiertas se deslizan hacia atrás
y otras hacia delante; otras se levantan
directamente hacia arriba.
4 Elimine la electricidad estática que
pueda existir en su cuerpo, mediante la
colocación en la muñeca de su mano, de una
pulsera antiestática, ó simplemente
asegúrese de hacer contacto con
el chasis de la fuente de poder para
eliminar las cargas electroestáticas, que
puedan dañar los componentes del equipo.

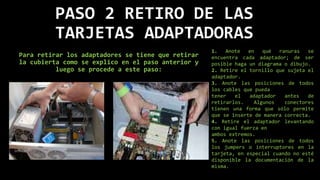

4. PASO 2 RETIRO DE LAS
TARJETAS ADAPTADORAS
Para retirar los adaptadores se tiene que retirar
la cubierta como se explico en el paso anterior y
luego se procede a este paso:
1. Anote en qué ranuras se
encuentra cada adaptador; de ser
posible haga un diagrama o dibujo.
2. Retire el tornillo que sujeta el
adaptador.
3. Anote las posiciones de todos
los cables que pueda
tener el adaptador antes de
retirarlos. Algunos conectores
tienen una forma que sólo permite
que se inserte de manera correcta.
4. Retire el adaptador levantando
con igual fuerza en
ambos extremos.
5. Anote las posiciones de todos
los jumpers o interruptores en la
tarjeta, en especial cuando no esté
disponible la documentación de la
misma.

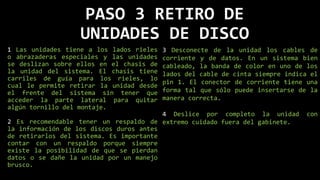

5. PASO 3 RETIRO DE
UNIDADES DE DISCO
1 Las unidades tiene a los lados rieles
o abrazaderas especiales y las unidades
se deslizan sobre ellos en el chasis de
la unidad del sistema. El chasis tiene
carriles de guía para los rieles, lo
cual le permite retirar la unidad desde
el frente del sistema sin tener que
acceder la parte lateral para quitar
algún tornillo del montaje.
2 Es recomendable tener un respaldo de
la información de los discos duros antes
de retirarlos del sistema. Es importante
contar con un respaldo porque siempre
existe la posibilidad de que se pierdan
datos o se dañe la unidad por un manejo
brusco.

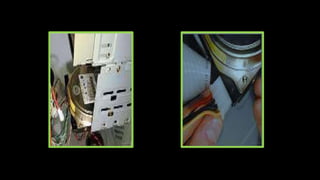

3 Desconecte de la unidad los cables de
corriente y de datos. En un sistema bien
cableado, la banda de color en uno de los
lados del cable de cinta siempre indica el
pin 1. El conector de corriente tiene una
forma tal que sólo puede insertarse de la
manera correcta.
4 Deslice por completo la unidad con
extremo cuidado fuera del gabinete.

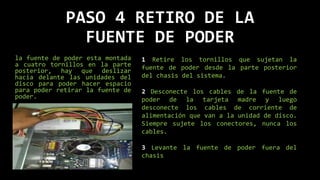

7. PASO 4 RETIRO DE LA
FUENTE DE PODER
la fuente de poder esta montada
a cuatro tornillos en la parte
posterior, hay que deslizar
hacia delante las unidades del
disco para poder hacer espacio
para poder retirar la fuente de
poder.
1 Retire los tornillos que sujetan la
fuente de poder desde la parte posterior
del chasis del sistema.
2 Desconecte los cables de la fuente de
poder de la tarjeta madre y luego
desconecte los cables de corriente de
alimentación que van a la unidad de disco.
Siempre sujete los conectores, nunca los
cables.
3 Levante la fuente de poder fuera del
chasis

8. PASO 5 RETIRO DE LA
TARJETA MADRE
Después de haber retirado las tarjetas
adaptadoras se procede a la tarjeta
madre, esta esta sujetada por unos
tornillos y tiene soporte plástico que
elevan la tarjeta del chasis metálico
en la parte inferior de esta tarjeta
NUNCA tocar el chasis porque se puede
provocar un corto
1 Si la tarjeta madre tiene en ella puertos de
unidades de disco flexible, de disco duro, serial o
paralelo, documente esas conexiones de cables y
márquelas antes de desconectarlas.
2 Existen numerosos cables que van del panel frontal
del madre. Antes de desconectarlos, documente las
conexiones de la tarjeta madre, y etiquete para
marcar los pequeños conectores de cables al quitarlos
de la tarjeta madre. Marcar estos cables le ahorrará
mucho tiempo durante la instalación
3 Si hay un disipador de calor activo en la CPU que
tenga un ventilador, desconecte la terminal de
corriente al ventilador de CPU. gabinete a la tarjeta
4 Desconecte los cables de la fuente de poder que
están conectados en la tarjeta madre.
5 Retire los tornillos que sujetan la tarjeta madre.
6 Deslice con cuidado la tarjeta madre para extraerla
del chasis, luego colóquela en una superficie no
metálica libre de corriente electroestática.
7 Retire la CPU y cualquier módulo de memoria.

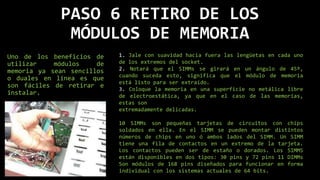

9. PASO 6 RETIRO DE LOS
MÓDULOS DE MEMORIA
Uno de los beneficios de
utilizar módulos de
memoria ya sean sencillos
o duales en línea es que
son fáciles de retirar e
instalar.
1. Jale con suavidad hacia fuera las lengüetas en cada uno
de los extremos del socket.
2. Notará que el SIMMs se girará en un ángulo de 45º,
cuando suceda esto, significa que el módulo de memoria
está listo para ser extraído.
3. Coloque la memoria en una superficie no metálica libre
de electroestática, ya que en el caso de las memorias,
estas son
extremadamente delicadas.
10 SIMMs son pequeñas tarjetas de circuitos con chips
soldados en ella. En el SIMM se pueden montar distintos
números de chips en uno ó ambos lados del SIMM. Un SIMM
tiene una fila de contactos en un extremo de la tarjeta.
Los contactos pueden ser de estaño o dorados. Los SIMMS
están disponibles en dos tipos: 30 pins y 72 pins 11 DIMMs
Son módulos de 168 pins diseñados para funcionar en forma
individual con los sistemas actuales de 64 bits.

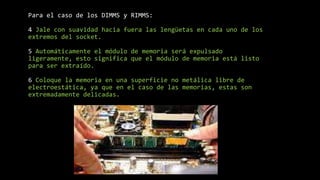

10. Para el caso de los DIMMS y RIMMS:
4 Jale con suavidad hacia fuera las lengüetas en cada uno de los
extremos del socket.
5 Automáticamente el módulo de memoria será expulsado
ligeramente, esto significa que el módulo de memoria está listo
para ser extraído.
6 Coloque la memoria en una superficie no metálica libre de
electroestática, ya que en el caso de las memorias, estas son
extremadamente delicadas.

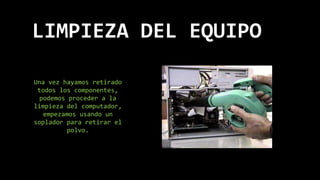

11. LIMPIEZA DEL EQUIPO
Una vez hayamos retirado
todos los componentes,
podemos proceder a la
limpieza del computador,
empezamos usando un
soplador para retirar el
polvo.

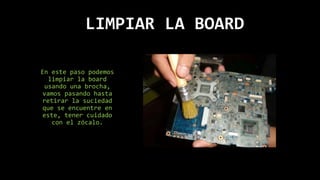

12. LIMPIAR LA BOARD
En este paso podemos
limpiar la board
usando una brocha,
vamos pasando hasta
retirar la suciedad
que se encuentre en
este, tener cuidado
con el zócalo.

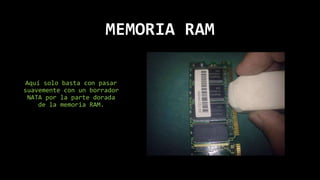

13. MEMORIA RAM
Aquí solo basta con pasar
suavemente con un borrador
NATA por la parte dorada
de la memoria RAM.

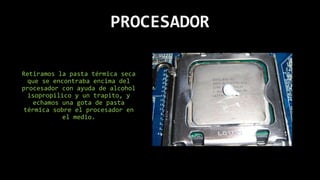

14. PROCESADOR
Retiramos la pasta térmica seca
que se encontraba encima del
procesador con ayuda de alcohol
isopropilico y un trapito, y
echamos una gota de pasta
térmica sobre el procesador en
el medio.

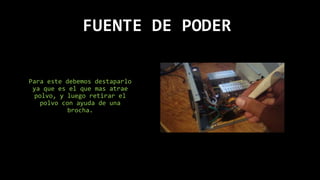

15. FUENTE DE PODER
Para este debemos destaparlo
ya que es el que mas atrae
polvo, y luego retirar el
polvo con ayuda de una
brocha.

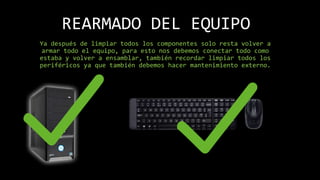

16. REARMADO DEL EQUIPO
Ya después de limpiar todos los componentes solo resta volver a
armar todo el equipo, para esto nos debemos conectar todo como
estaba y volver a ensamblar, también recordar limpiar todos los
periféricos ya que también debemos hacer mantenimiento externo.
