1. ENSAYOS NO DESTRUCTIVOS
DEL CONCRETO

2.  Licla Rodriguez Alvaro Alonso
 López Chavesta Victor Germán
 Mundaca Coronado Eyner Fernando
 Pérez Pérez Samir Ubaldo
 Saavedra Torres Oscar Miguel
 Vargas Imán Max Anthony
INTEGRANTES

3. ENSAYO DEL
ESCLERÓMETRO

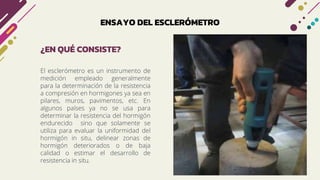

4. ENSAYO DEL ESCLERÓMETRO
El esclerómetro es un instrumento de
medición empleado generalmente
para la determinación de la resistencia
a compresión en hormigones ya sea en
pilares, muros, pavimentos, etc. En
algunos países ya no se usa para
determinar la resistencia del hormigón
endurecido sino que solamente se
utiliza para evaluar la uniformidad del
hormigón in situ, delinear zonas de
hormigón deteriorados o de baja
calidad o estimar el desarrollo de
resistencia in situ.
¿EN QUÉ CONSISTE?

5. ENSAYO DEL ESCLERÓMETRO
Consiste en una pesa tensada con un
muelle. Dicha pesa tensada es lanzada
contra el hormigón y se mide su
rebote. Proporciona valores
aproximados a los reales y se emplea
principalmente como método de
comprobación, siendo menos usado
que el ensayo de compresión.
FUNCIONAMIENTO

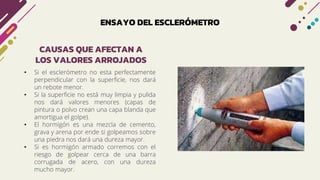

6. ENSAYO DEL ESCLERÓMETRO
• Si el esclerómetro no esta perfectamente
perpendicular con la superficie, nos dará
un rebote menor.
• Si la superficie no está muy limpia y pulida
nos dará valores menores (capas de
pintura o polvo crean una capa blanda que
amortigua el golpe).
• El hormigón es una mezcla de cemento,
grava y arena por ende si golpeamos sobre
una piedra nos dará una dureza mayor.
• Si es hormigón armado corremos con el
riesgo de golpear cerca de una barra
corrugada de acero, con una dureza
mucho mayor.
CAUSAS QUE AFECTAN A
LOS VALORES ARROJADOS

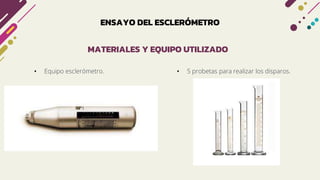

7. ENSAYO DEL ESCLERÓMETRO
• Equipo esclerómetro.
MATERIALES Y EQUIPO UTILIZADO
• 5 probetas para realizar los disparos.

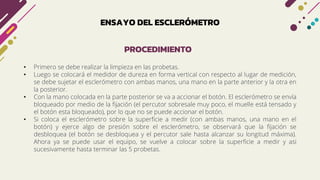

8. ENSAYO DEL ESCLERÓMETRO
• Primero se debe realizar la limpieza en las probetas.
• Luego se colocará el medidor de dureza en forma vertical con respecto al lugar de medición,
se debe sujetar el esclerómetro con ambas manos, una mano en la parte anterior y la otra en
la posterior.
• Con la mano colocada en la parte posterior se va a accionar el botón. El esclerómetro se envía
bloqueado por medio de la fijación (el percutor sobresale muy poco, el muelle está tensado y
el botón esta bloqueado), por lo que no se puede accionar el botón.
• Si coloca el esclerómetro sobre la superficie a medir (con ambas manos, una mano en el
botón) y ejerce algo de presión sobre el esclerómetro, se observará que la fijación se
desbloquea (el botón se desbloquea y el percutor sale hasta alcanzar su longitud máxima).
Ahora ya se puede usar el equipo, se vuelve a colocar sobre la superficie a medir y asi
sucesivamente hasta terminar las 5 probetas.
PROCEDIMIENTO

9. DATOS Y CÁLCULOS
• Datos de los disparos en las probetas.

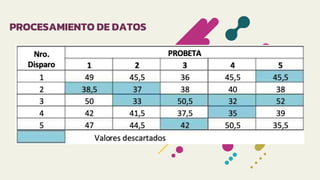

10. PROCESAMIENTO DE DATOS

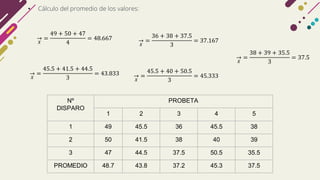

11. Nº
DISPARO
PROBETA
1 2 3 4 5
1 49 45.5 36 45.5 38
2 50 41.5 38 40 39
3 47 44.5 37.5 50.5 35.5
PROMEDIO 48.7 43.8 37.2 45.3 37.5
• Cálculo del promedio de los valores:
՜
𝑋
=
49 + 50 + 47
4
= 48.667
՜
𝑋
=
45.5 + 41.5 + 44.5
3
= 43.833
՜
𝑋
=
36 + 38 + 37.5
3
= 37.167
՜
𝑋
=
45.5 + 40 + 50.5
3
= 45.333
՜
𝑋
=
38 + 39 + 35.5
3
= 37.5

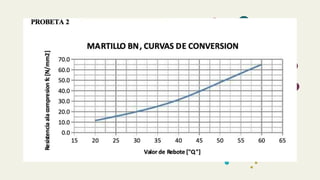

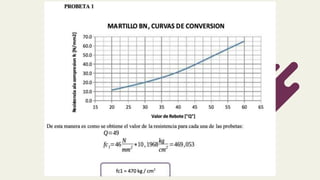

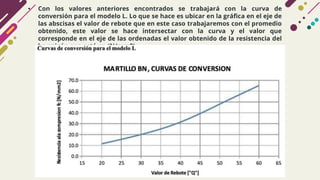

12. • Con los valores anteriores encontrados se trabajará con la curva de
conversión para el modelo L. Lo que se hace es ubicar en la gráfica en el eje de
las abscisas el valor de rebote que en este caso trabajaremos con el promedio
obtenido, este valor se hace intersectar con la curva y el valor que
corresponde en el eje de las ordenadas el valor obtenido de la resistencia del
hormigón que está en (N/mm2).

15. Ensayo Sonda de Windsor

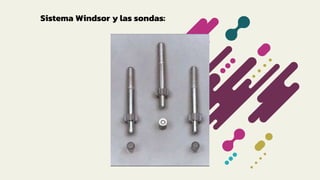

16. Sistema Windsor y las sondas:

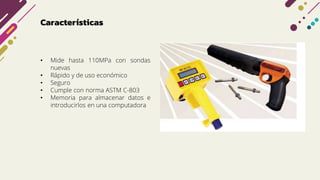

17. Características
• Mide hasta 110MPa con sondas
nuevas
• Rápido y de uso económico
• Seguro
• Cumple con norma ASTM C-803
• Memoria para almacenar datos e
introducirlos en una computadora

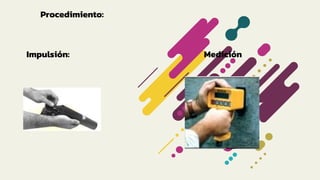

18. Procedimiento:
Impulsión: Medición

19. ENSAYO DE PULLOUT

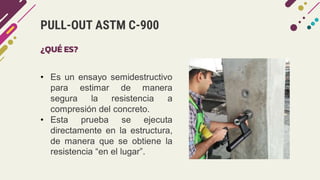

20. PULL-OUT ASTM C-900
¿QUÉ ES?
• Es un ensayo semidestructivo
para estimar de manera
segura la resistencia a
compresión del concreto.
• Esta prueba se ejecuta
directamente en la estructura,
de manera que se obtiene la
resistencia “en el lugar”.

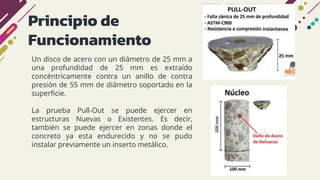

21. Principio de
Funcionamiento
Un disco de acero con un diámetro de 25 mm a
una profundidad de 25 mm es extraído
concéntricamente contra un anillo de contra
presión de 55 mm de diámetro soportado en la
superficie.
La prueba Pull-Out se puede ejercer en
estructuras Nuevas o Existentes. Es decir,
también se puede ejercer en zonas donde el
concreto ya esta endurecido y no se pudo
instalar previamente un inserto metálico.

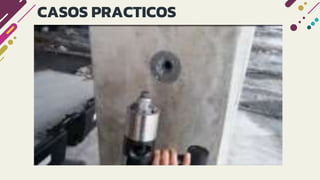

22. CASOS PRACTICOS

23. ENSAYO DINÁMICO O DE
VIBRACIONES

24. ENSAYOS DINÁMICOS O DE VIBRACIÓN
¿QUÉ ES?
- Se basa en el principio de que la velocidad del
sonido en un sólido se puede medir a través
de la determinación de la frecuencia de
resonancia de un espécimen o la grabación del
tiempo de viaje de pulsos de vibración cortos a
través de la muestra.
- Las altas velocidades indican un buen
concreto mientras que las bajas indican un
concreto pobre.

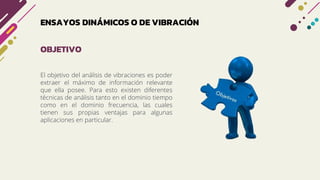

25. ENSAYOS DINÁMICOS O DE VIBRACIÓN
OBJETIVO
El objetivo del análisis de vibraciones es poder
extraer el máximo de información relevante
que ella posee. Para esto existen diferentes
técnicas de análisis tanto en el dominio tiempo
como en el dominio frecuencia, las cuales
tienen sus propias ventajas para algunas
aplicaciones en particular.

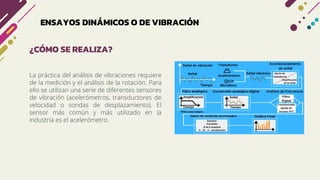

26. ENSAYOS DINÁMICOS O DE VIBRACIÓN
¿CÓMO SE REALIZA?
La práctica del análisis de vibraciones requiere
de la medición y el análisis de la rotación. Para
ello se utilizan una serie de diferentes sensores
de vibración (acelerómetros, transductores de
velocidad o sondas de desplazamiento). El
sensor más común y más utilizado en la
industria es el acelerómetro.

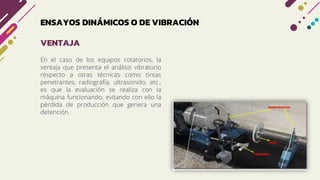

27. ENSAYOS DINÁMICOS O DE VIBRACIÓN
En el caso de los equipos rotatorios, la
ventaja que presenta el análisis vibratorio
respecto a otras técnicas como tintas
penetrantes, radiografía, ultrasonido, etc.,
es que la evaluación se realiza con la
máquina funcionando, evitando con ello la
pérdida de producción que genera una
detención.
VENTAJA

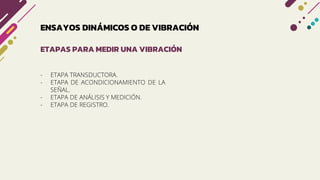

28. - ETAPA TRANSDUCTORA.
- ETAPA DE ACONDICIONAMIENTO DE LA
SEÑAL.
- ETAPA DE ANÁLISIS Y MEDICIÓN.
- ETAPA DE REGISTRO.
ETAPAS PARA MEDIR UNA VIBRACIÓN
ENSAYOS DINÁMICOS O DE VIBRACIÓN

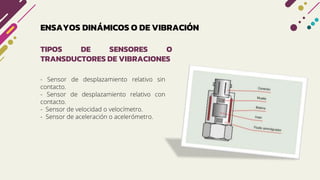

29. - Sensor de desplazamiento relativo sin
contacto.
- Sensor de desplazamiento relativo con
contacto.
- Sensor de velocidad o velocímetro.
- Sensor de aceleración o acelerómetro.
TIPOS DE SENSORES O
TRANSDUCTORES DE VIBRACIONES
ENSAYOS DINÁMICOS O DE VIBRACIÓN

30. ENSAYO DE RAYOS X

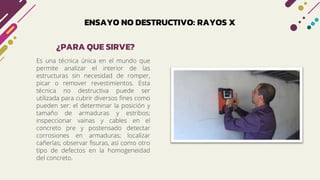

31. ENSAYO NO DESTRUCTIVO: RAYOS X
Es una técnica única en el mundo que
permite analizar el interior de las
estructuras sin necesidad de romper,
picar o remover revestimientos. Esta
técnica no destructiva puede ser
utilizada para cubrir diversos fines como
pueden ser: el determinar la posición y
tamaño de armaduras y estribos;
inspeccionar vainas y cables en el
concreto pre y postensado detectar
corrosiones en armaduras; localizar
cañerías; observar fisuras, así como otro
tipo de defectos en la homogeneidad
del concreto.
¿PARA QUE SIRVE?

32. ENSAYO NO DESTRUCTIVO: RAYOS X
Este ensayo consiste en colocar una fuente
blindada emisora de rayos gamma de un
lado de la estructura y del lado opuesto,
una placa radiográfica sensible, la cual es
recubierta en su reverso por un blindaje
de plomo con el fin de evitar que se
escape la radiación. Al irradiar la
estructura, el haz de rayos gamma
atraviesa el concreto y, como los hierros
que contiene absorben más radiación que
el concreto, obstruyen su trayectoria
imprimiendo sombras de distintas
intensidades en la placa. Una vez realizada
la placa, se procede a la digitalización y al
procesamiento de los datos a través de un
software.
¿EN QUE CONSISTE?

34. ENSAYO DE TERMOGRAFÍA
INFRARROJA

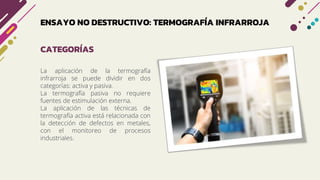

35. ENSAYO NO DESTRUCTIVO: TERMOGRAFÍA INFRARROJA
La aplicación de la termografía
infrarroja se puede dividir en dos
categorías: activa y pasiva.
La termografía pasiva no requiere
fuentes de estimulación externa.
La aplicación de las técnicas de
termografía activa está relacionada con
la detección de defectos en metales,
con el monitoreo de procesos
industriales.
CATEGORÍAS

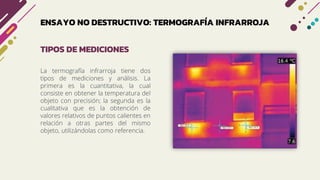

36. ENSAYO NO DESTRUCTIVO: TERMOGRAFÍA INFRARROJA
La termografía infrarroja tiene dos
tipos de mediciones y análisis. La
primera es la cuantitativa, la cual
consiste en obtener la temperatura del
objeto con precisión; la segunda es la
cualitativa que es la obtención de
valores relativos de puntos calientes en
relación a otras partes del mismo
objeto, utilizándolas como referencia.
TIPOS DE MEDICIONES

37. ENSAYO NO DESTRUCTIVO: TERMOGRAFÍA INFRARROJA
Esta técnica es rápida, no invasiva, sin
contacto, que permite el registro de las
variaciones dinámicas en tiempo real,
que puede aplicarse a grandes
distancias, que puede analizar e
inspeccionar grandes áreas en
pequeños intervalos de tiempo, de
resultados fáciles y de rápida
interpretación.
VENTAJAS
El equipo puede ser caro, no es sensible
para detectar la profundidad de los
defectos y anomalías en el hormigón, y
el ensayo está altamente influenciado
por las condiciones ambientales, tales
como: viento, radiación solar, humedad
y emisividad de la superficie
LIMITACIONES

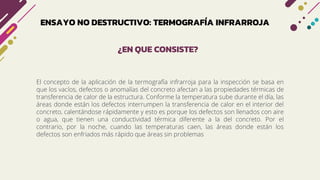

38. ENSAYO NO DESTRUCTIVO: TERMOGRAFÍA INFRARROJA
El concepto de la aplicación de la termografía infrarroja para la inspección se basa en
que los vacíos, defectos o anomalías del concreto afectan a las propiedades térmicas de
transferencia de calor de la estructura. Conforme la temperatura sube durante el día, las
áreas donde están los defectos interrumpen la transferencia de calor en el interior del
concreto, calentándose rápidamente y esto es porque los defectos son llenados con aire
o agua, que tienen una conductividad térmica diferente a la del concreto. Por el
contrario, por la noche, cuando las temperaturas caen, las áreas donde están los
defectos son enfriados más rápido que áreas sin problemas
¿EN QUE CONSISTE?

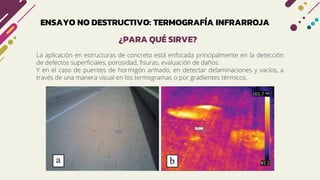

40. ENSAYO NO DESTRUCTIVO: TERMOGRAFÍA INFRARROJA
La aplicación en estructuras de concreto está enfocada principalmente en la detección
de defectos superficiales, porosidad, fisuras, evaluación de daños.
Y en el caso de puentes de hormigón armado, en detectar delaminaciones y vacíos, a
través de una manera visual en los termogramas o por gradientes térmicos.
¿PARA QUÉ SIRVE?

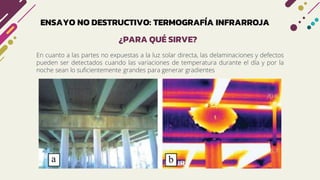

41. ENSAYO NO DESTRUCTIVO: TERMOGRAFÍA INFRARROJA
En cuanto a las partes no expuestas a la luz solar directa, las delaminaciones y defectos
pueden ser detectados cuando las variaciones de temperatura durante el día y por la
noche sean lo suficientemente grandes para generar gradientes
¿PARA QUÉ SIRVE?

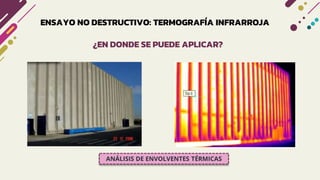

42. ENSAYO NO DESTRUCTIVO: TERMOGRAFÍA INFRARROJA
¿EN DONDE SE PUEDE APLICAR?
ANÁLISIS DE ENVOLVENTES TÉRMICAS

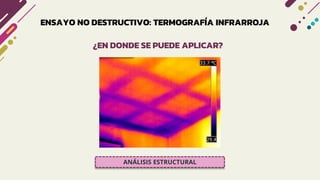

43. ENSAYO NO DESTRUCTIVO: TERMOGRAFÍA INFRARROJA
¿EN DONDE SE PUEDE APLICAR?
ANÁLISIS ESTRUCTURAL

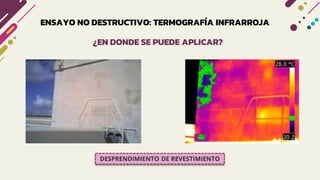

44. ENSAYO NO DESTRUCTIVO: TERMOGRAFÍA INFRARROJA
¿EN DONDE SE PUEDE APLICAR?
DESPRENDIMIENTO DE REVESTIMIENTO

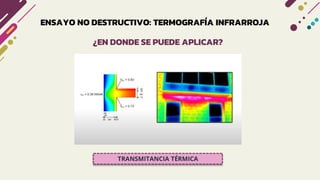

45. ENSAYO NO DESTRUCTIVO: TERMOGRAFÍA INFRARROJA
¿EN DONDE SE PUEDE APLICAR?
TRANSMITANCIA TÉRMICA

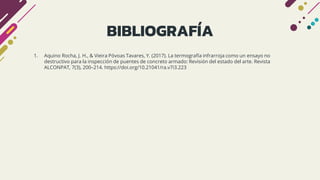

46. BIBLIOGRAFÍA
1. Aquino Rocha, J. H., & Vieira Póvoas Tavares, Y. (2017). La termografía infrarroja como un ensayo no
destructivo para la inspección de puentes de concreto armado: Revisión del estado del arte. Revista
ALCONPAT, 7(3), 200–214. https://doi.org/10.21041/ra.v7i3.223

47. ¡GRACIAS!
