1. SILLA DE TRABAJO DESPLAZABLE PARA
UN ESTUDIANTE UNIVERSITARIO DE
DISEÑO GRAFICO CON DISCAPACIDAD
MOTORA
República Bolivariana de Venezuela
Ministerio Para el Poder Popular Para La Educación Superior
Instituto Universitario Politécnico “Santiago Mariño”
Ingeniería De Diseño Industrial Esc 48 sección U 6°semestre
Alumno: Wilmer A Rengifo M
CI:23925932

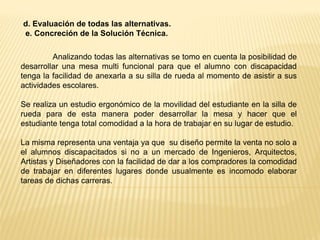

2. d. Evaluación de todas las alternativas.
e. Concreción de la Solución Técnica.
Analizando todas las alternativas se tomo en cuenta la posibilidad de
desarrollar una mesa multi funcional para que el alumno con discapacidad
tenga la facilidad de anexarla a su silla de rueda al momento de asistir a sus
actividades escolares.
Se realiza un estudio ergonómico de la movilidad del estudiante en la silla de
rueda para de esta manera poder desarrollar la mesa y hacer que el
estudiante tenga total comodidad a la hora de trabajar en su lugar de estudio.
La misma representa una ventaja ya que su diseño permite la venta no solo a
el alumnos discapacitados si no a un mercado de Ingenieros, Arquitectos,
Artistas y Diseñadores con la facilidad de dar a los compradores la comodidad
de trabajar en diferentes lugares donde usualmente es incomodo elaborar
tareas de dichas carreras.

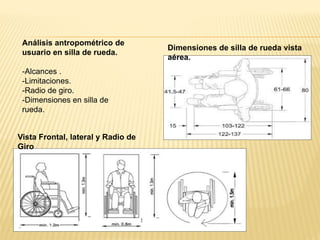

3. Análisis antropométrico de
usuario en silla de rueda.
-Alcances .
-Limitaciones.
-Radio de giro.
-Dimensiones en silla de
rueda.
Vista Frontal, lateral y Radio de
Giro
Dimensiones de silla de rueda vista
aérea.

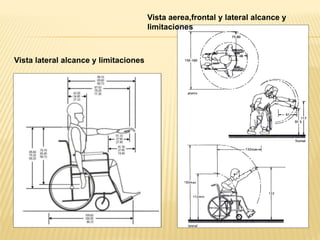

4. Vista lateral alcance y limitaciones
Vista aerea,frontal y lateral alcance y
limitaciones

5. Dimensiones de mesa para dibujo
Dicha mesa consta de una
dimensión total de 60x40x3,2.
Realizada en un material ligero y
duradero como lo es el MDF
pegado y atornillado para su
resistencia.
Con un peso aproximado de 3kg.
Se realizan 3 diseños con
diferentes características a gusto
del consumidor como lo son
paneles laterales deslizables
para libros, cuadernos, guías etc.
Y un panel reclinable para la
misma función con diferentes
grado de inclinación

6. 60cm
40cm
Vistas laterales, frontal y trasera

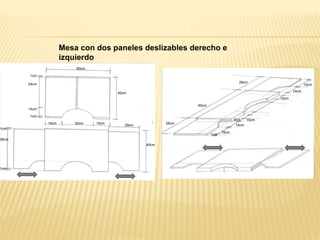

7. Mesa con dos paneles deslizables derecho e
izquierdo
40cm
60cm
1cm
24cm
14cm
1cm
1cm
38cm
1cm
29cm
40cm
15cm15cm 30cm 29cm
60cm
29cm
15cm
14cm
15cm
15cm
15cm
14cm
1cm
3cm

8. 2cm
28cm
25cm
65cm
38cm
40cm
58cm
1cm
1cm

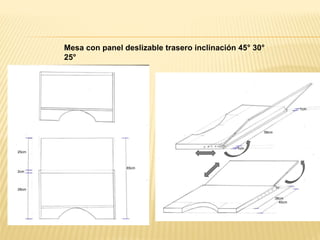

Mesa con panel deslizable trasero inclinación 45° 30°
25°

9. 40cm40cm
15cm 15cm30cm
30cm 15cm
15cm
15cm
1cm
24cm
28cm
29cm
30cm
28cm
Mesa con panel deslizable trasero inclinación 45° 30° 25°y deslizable derecho.

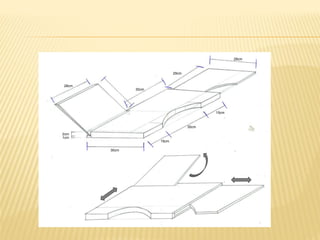

10. 30cm
15cm
15cm
30cm
29cm
28cm
30cm
28cm
2cm
1cm

11. Vista inferior
Se fija con tornillos de
2,5 cm de largo con esto se
obtiene su rigidez en el diseño y
ademas de pegar con (cola) para
mayor duración.
Dicha ubicación cambia según el
modelo de mesa a diseñar.
La fijación se realiza con
segmentos de 1cm de espesor
ubicado en el centro.

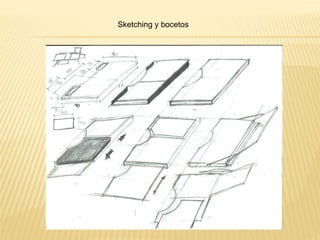

12. Sketching y bocetos
