La placa base es la tarjeta principal de una computadora a la que se conectan todos los componentes. Incluye el chipset que conecta el procesador, memoria RAM, buses de expansión y otros dispositivos. Contiene zócalos para el procesador y memoria RAM, puertos para conectar periféricos externos y ranuras de expansión. Viene con un software BIOS que controla el arranque y reconocimiento de dispositivos.

1. Que es y componentes de una placa base

2. ¿Qué es? La placa base , es una tarjeta de circuito impreso a la que se conectan las demás partes de la computadora. Tiene instalados una serie de integrados, entre los que se encuentra el chipset , que sirve como centro de conexión entre el procesador, la memoria RAM, los buses de expansión y otros dispositivos. Va instalada dentro de una caja que por lo general está hecho de chapa y tiene un panel para conectar dispositivos externos y muchos conectores internos y zócalos para instalar componentes dentro de la caja. La placa base, además, incluye un software llamado BIOS, que le permite realizar las funcionalidades básicas, como pruebas de los dispositivos, vídeo y manejo del teclado, reconocimiento de dispositivos y carga del sistema operativo.

3. COMPONENTES DE UNA PLACA BASE

4. CONECTORES DE ALIMENTACION por estos conectores, una alimentación eléctrica proporciona a la placa base los diferentes voltajes necesarios para su funcionamiento.

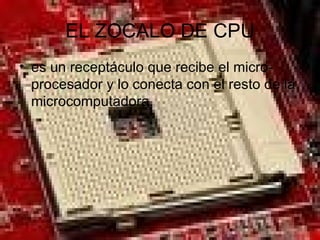

5. EL ZOCALO DE CPU es un receptáculo que recibe el micro-procesador y lo conecta con el resto de la microcomputadora.

6. LOS CONECTORES DE MEMORIA RAM en número de 2, 3 o 4 en las placas base comunes, e incluso 6.

7. EL CHIPSET uno o más circuitos electrónicos, que gestiona las transferencias de datos entre los diferentes componentes de la computadora (microprocesador, memoria, disco duro, etc.).

8. LA CMOS una pequeña memoria que preserva cierta información importante (como la configuración del equipo, fecha y hora), mientras el equipo no está alimentado por electricidad.

9. LA BIOS un programa registrado en una memoria no volátil. Este programa es específico de la tarjeta y se encarga de la interfaz de bajo nivel entre el microprocesador y algunos periféricos. Recupera, y después ejecuta, las instrucciones del MBR ( Master Boot Record ), registradas en un disco duro, cuando arranca el equipo.

10. EL BUS conecta el microprocesador al chipset .

11. EL BUS DE EXPANSION une el microprocesador a los conectores entrada/salida y a las ranuras de expansión.

12. LOS PUERTOS DE SERIE para conectar dispositivos antiguos.

13. LOS PUERTOS PARALELOS para la conexión de antiguas impresoras.

14. LOS PUERTOS USB para conectar periféricos recientes.

15. LOS CONECTORES RJ45 para conectarse a una red informática.

16. LOS CONECTORES VGA para la conexión del monitor de la computadora.

17. LOS CONECTORES IDE O SERIAL ATA para conectar dispositivos de almacenamiento, tales como discos duros y discos ópticos.

18. LOS CONECTORES DE AUDIO para conectar dispositivos de audio, tales como altavoces o micrófono.

19. LOS CONECTORES DE EXPANSION Se trata de receptáculos que pueden acoger tarjetas de expansión (estas tarjetas se utilizan para agregar características o aumentar el rendimiento de un ordenador)
