La placa madre contiene varios componentes integrados como el chipset, el BIOS y el zócalo del microprocesador. El chipset controla la mayoría de los recursos de la computadora. El BIOS almacena información básica y realiza funciones de configuración. El zócalo del microprocesador conecta el cerebro de la computadora. La placa también incluye ranuras para memoria, tarjetas de expansión y conectores para periféricos.

1. .

2. PLACA MADRE O MAINBOARD
• PRESENTADO POR :
• SERGIO GRANADOS
• GRADO 11 -B
• INSTITUCION EDUCATIVA TÉCNICA DE NOBSA

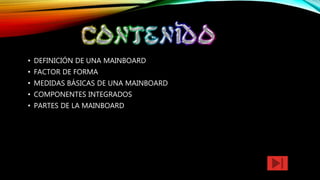

3. • DEFINICIÓN DE UNA MAINBOARD

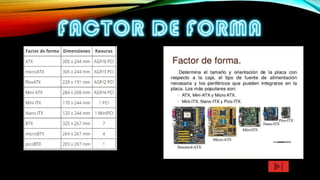

• FACTOR DE FORMA

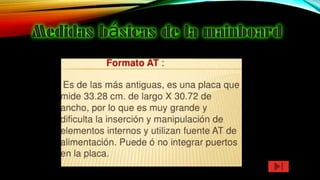

• MEDIDAS BÁSICAS DE UNA MAINBOARD
• COMPONENTES INTEGRADOS
• PARTES DE LA MAINBOARD

4. • PLACA BASE O TARJETA MADRE (MAIN BOARD)
• La Placa Base, también denominada placa madre y tarjeta madre, es una placa que
contiene un circuito impreso y a la cual van conectados todos los componentes que
conforman una computadora. Entre esa serie de circuitos integrados que tiene
instalados está el chipset, que es el centro de conexión entre la computadora, la
memoria RAM, los buses de expansión y otros dispositivos.
La misma se encuentra contenida dentro de una caja de chapa y cuenta con un panel
que permite conectar dispositivos externos y muchos otros conectores internos y
zócalos que facilitan la instalación de componentes dentro de la caja.

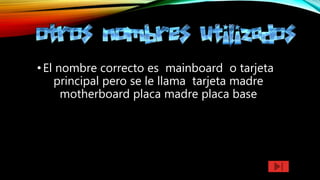

5. •El nombre correcto es mainboard o tarjeta
principal pero se le llama tarjeta madre
motherboard placa madre placa base

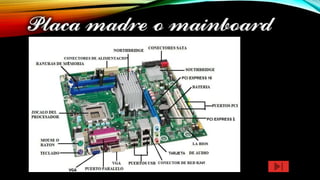

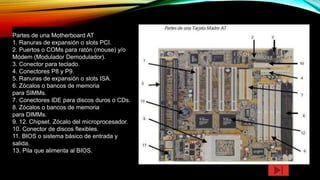

8. Partes de una Motherboard AT
1. Ranuras de expansión o slots PCI.
2. Puertos o COMs para ratón (mouse) y/o
Módem (Modulador Demodulador).
3. Conector para teclado.
4. Conectores P8 y P9.
5. Ranuras de expansión o slots ISA.
6. Zócalos o bancos de memoria
para SIMMs.
7. Conectores IDE para discos duros o CDs.
8. Zócalos o bancos de memoria
para DIMMs.
9. 12. Chipset. Zócalo del microprocesador.
10. Conector de discos flexibles.
11. BIOS o sistema básico de entrada y
salida.
13. Pila que alimenta al BIOS.

13. :

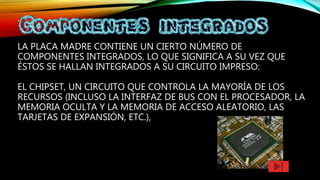

LA PLACA MADRE CONTIENE UN CIERTO NÚMERO DE
COMPONENTES INTEGRADOS, LO QUE SIGNIFICA A SU VEZ QUE
ÉSTOS SE HALLAN INTEGRADOS A SU CIRCUITO IMPRESO:
EL CHIPSET, UN CIRCUITO QUE CONTROLA LA MAYORÍA DE LOS
RECURSOS (INCLUSO LA INTERFAZ DE BUS CON EL PROCESADOR, LA
MEMORIA OCULTA Y LA MEMORIA DE ACCESO ALEATORIO, LAS
TARJETAS DE EXPANSIÓN, ETC.),

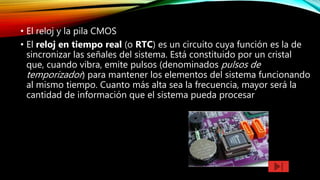

14. • El reloj y la pila CMOS
• El reloj en tiempo real (o RTC) es un circuito cuya función es la de
sincronizar las señales del sistema. Está constituido por un cristal
que, cuando vibra, emite pulsos (denominados pulsos de
temporizador) para mantener los elementos del sistema funcionando
al mismo tiempo. Cuanto más alta sea la frecuencia, mayor será la
cantidad de información que el sistema pueda procesar

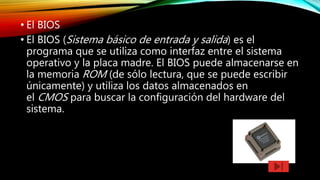

15. • El BIOS
• El BIOS (Sistema básico de entrada y salida) es el
programa que se utiliza como interfaz entre el sistema
operativo y la placa madre. El BIOS puede almacenarse en
la memoria ROM (de sólo lectura, que se puede escribir
únicamente) y utiliza los datos almacenados en
el CMOS para buscar la configuración del hardware del
sistema.

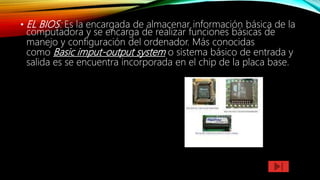

17. • EL BIOS: Es la encargada de almacenar información básica de la
computadora y se encarga de realizar funciones básicas de
manejo y configuración del ordenador. Más conocidas
como Basic imput-output system o sistema básico de entrada y
salida es se encuentra incorporada en el chip de la placa base.

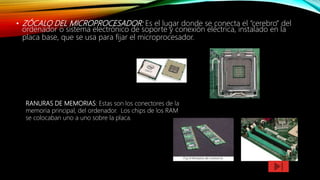

18. • ZÓCALO DEL MICROPROCESADOR: Es el lugar donde se conecta el “cerebro” del
ordenador o sistema electrónico de soporte y conexión eléctrica, instalado en la
placa base, que se usa para fijar el microprocesador.
RANURAS DE MEMORIAS: Estas son los conectores de la
memoria principal, del ordenador. Los chips de los RAM
se colocaban uno a uno sobre la placa.

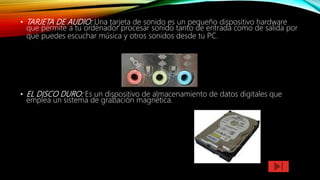

19. • TARJETA DE AUDIO: Una tarjeta de sonido es un pequeño dispositivo hardware
que permite a tu ordenador procesar sonido tanto de entrada como de salida por
que puedes escuchar música y otros sonidos desde tu PC.
• EL DISCO DURO: Es un dispositivo de almacenamiento de datos digitales que
emplea un sistema de grabación magnética.

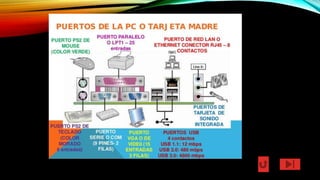

20. • Un puerto serial que permite conectar periféricos antiguos;
• Un puerto paralelo para conectar impresoras antiguas;
• Puertos USB (1.1 de baja velocidad o 2.0 de alta velocidad) que permiten conectar
periféricos más recientes;
• Conector RJ45 (denominado LAN o puerto Ethernet) que permiten conectar el
ordenador a una red. Corresponde a una tarjeta de red integrada a la placa madre;
• Conector VGA (denominado SUB-D15) que permiten conectar el monitor. Este
conector interactúa con la tarjeta gráfica integrada;
• Conectores de audio que permiten conectar altavoces, o bien un sistema de sonido
de alta fidelidad o un micrófono. Este conector interactúa con la tarjeta de
sonido integrada.

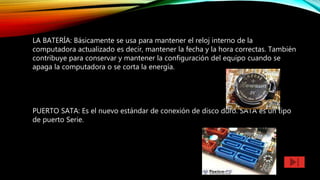

21. LA BATERÍA: Básicamente se usa para mantener el reloj interno de la
computadora actualizado es decir, mantener la fecha y la hora correctas. También
contribuye para conservar y mantener la configuración del equipo cuando se
apaga la computadora o se corta la energía.
PUERTO SATA: Es el nuevo estándar de conexión de disco duro. SATA es un tipo
de puerto Serie.

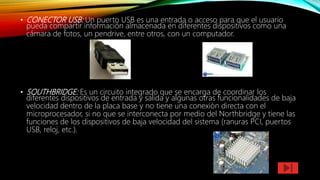

22. • CONECTOR USB: Un puerto USB es una entrada o acceso para que el usuario
pueda compartir información almacenada en diferentes dispositivos como una
cámara de fotos, un pendrive, entre otros, con un computador.
• SOUTHBRIDGE: Es un circuito integrado que se encarga de coordinar los
diferentes dispositivos de entrada y salida y algunas otras funcionalidades de baja
velocidad dentro de la placa base y no tiene una conexión directa con el
microprocesador, si no que se interconecta por medio del Northbridge y tiene las
funciones de los dispositivos de baja velocidad del sistema (ranuras PCI, puertos
USB, reloj, etc.).

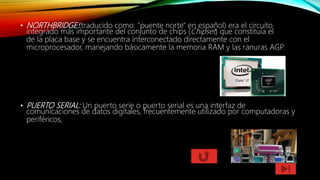

23. • NORTHBRIDGE:(traducido como: "puente norte" en español) era el circuito
integrado más importante del conjunto de chips (Chipset) que constituía el
de la placa base y se encuentra interconectado directamente con el
microprocesador, manejando básicamente la memoria RAM y las ranuras AGP.
• PUERTO SERIAL: Un puerto serie o puerto serial es una interfaz de
comunicaciones de datos digitales, frecuentemente utilizado por computadoras y
periféricos,

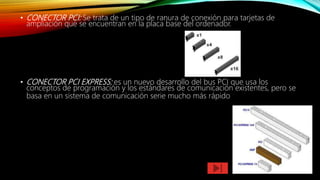

25. • CONECTOR PCI: Se trata de un tipo de ranura de conexión para tarjetas de
ampliación que se encuentran en la placa base del ordenador.
• CONECTOR PCI EXPRESS: es un nuevo desarrollo del bus PCI que usa los
conceptos de programación y los estándares de comunicación existentes, pero se
basa en un sistema de comunicación serie mucho más rápido

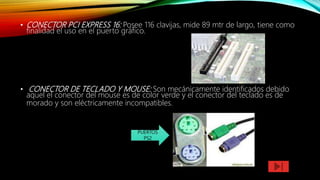

26. • CONECTOR PCI EXPRESS 16: Posee 116 clavijas, mide 89 mtr de largo, tiene como
finalidad el uso en el puerto gráfico.
• CONECTOR DE TECLADO Y MOUSE: Son mecánicamente identificados debido
aquel el conector del mouse es de color verde y el conector del teclado es de
morado y son eléctricamente incompatibles.
PUERTOS
PS2

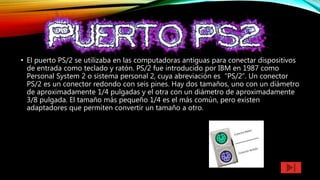

27. • El puerto PS/2 se utilizaba en las computadoras antiguas para conectar dispositivos
de entrada como teclado y ratón. PS/2 fue introducido por IBM en 1987 como
Personal System 2 o sistema personal 2, cuya abreviación es “PS/2”. Un conector
PS/2 es un conector redondo con seis pines. Hay dos tamaños, uno con un diámetro
de aproximadamente 1/4 pulgadas y el otra con un diámetro de aproximadamente
3/8 pulgada. El tamaño más pequeño 1/4 es el más común, pero existen
adaptadores que permiten convertir un tamaño a otro.

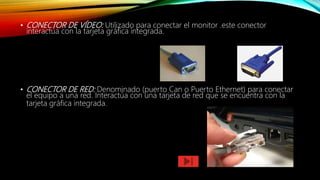

28. • CONECTOR DE VÍDEO: Utilizado para conectar el monitor .este conector
interactúa con la tarjeta gráfica integrada.
• CONECTOR DE RED: Denominado (puerto Can o Puerto Ethernet) para conectar
el equipo a una red. Interactúa con una tarjeta de red que se encuentra con la
tarjeta gráfica integrada.

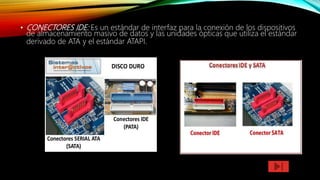

29. • CONECTORES IDE: Es un estándar de interfaz para la conexión de los dispositivos
de almacenamiento masivo de datos y las unidades ópticas que utiliza el estándar
derivado de ATA y el estándar ATAPI.
