La placa base es una tarjeta de circuito impreso que conecta las diferentes partes de una computadora. Contiene componentes como el chipset y la BIOS, y provee conectores para la CPU, memoria RAM, buses y puertos de entrada/salida. Existen diferentes formatos y fabricantes de placas base, las cuales se diferencian principalmente en la distribución de componentes y compatibilidad con procesadores.

1. Alberto Carmona Olmedo 4ºC Eduardo Salazar López de la Oliva 4ºC

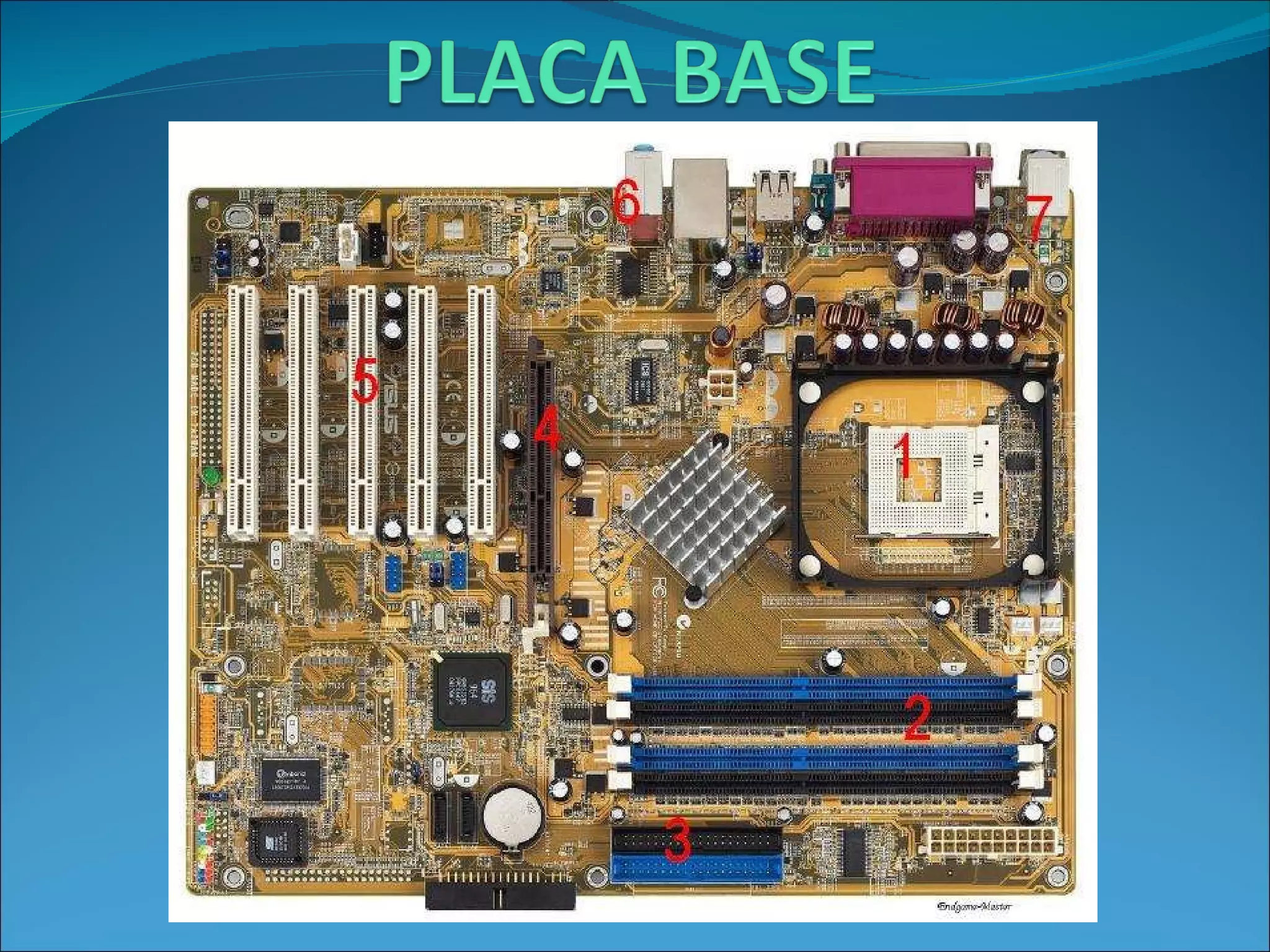

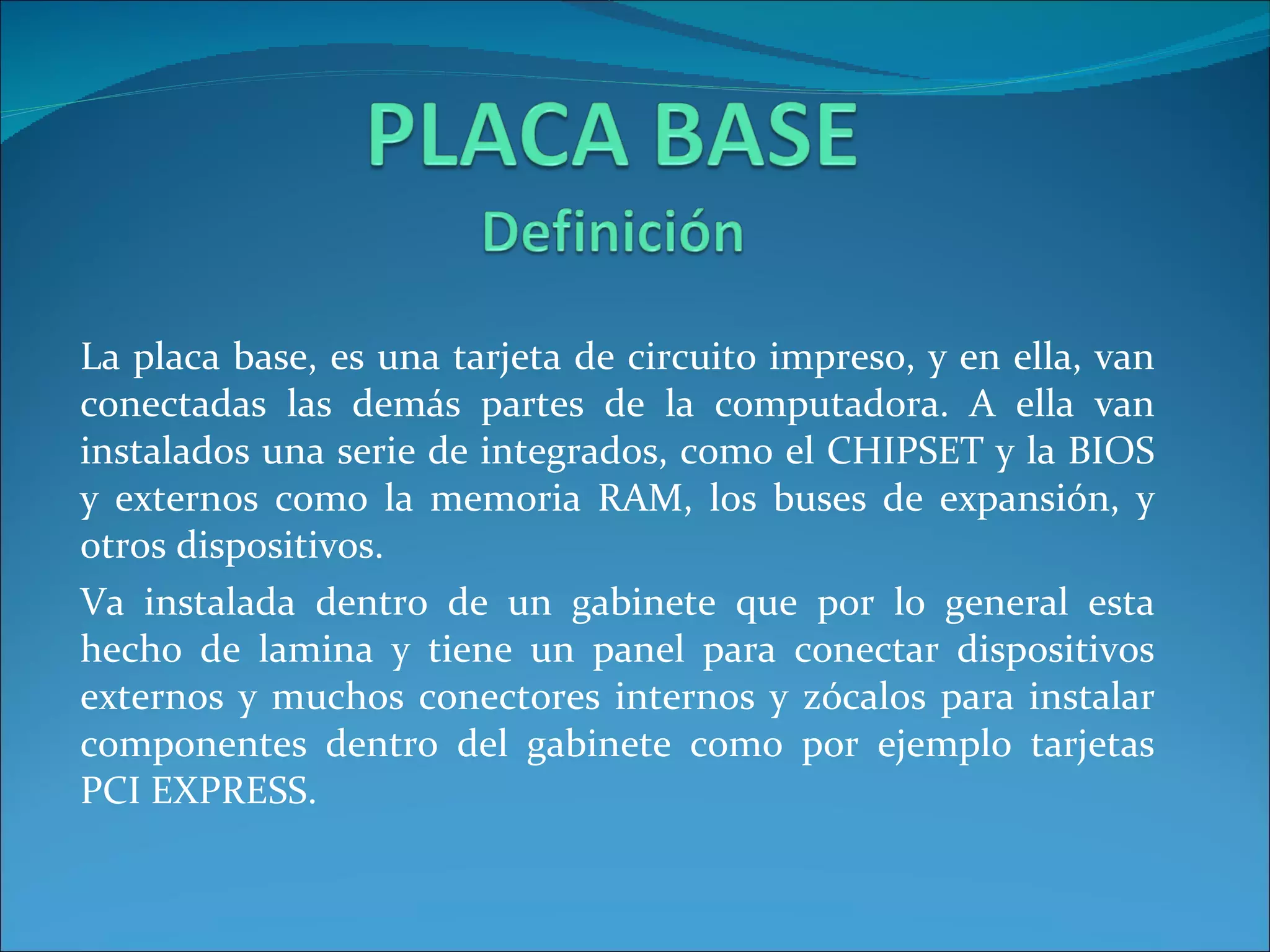

2. La placa base, es una tarjeta de circuito impreso, y en ella, van conectadas las demás partes de la computadora. A ella van instalados una serie de integrados, como el CHIPSET y la BIOS y externos como la memoria RAM, los buses de expansión, y otros dispositivos. Va instalada dentro de un gabinete que por lo general esta hecho de lamina y tiene un panel para conectar dispositivos externos y muchos conectores internos y zócalos para instalar componentes dentro del gabinete como por ejemplo tarjetas PCI EXPRESS.

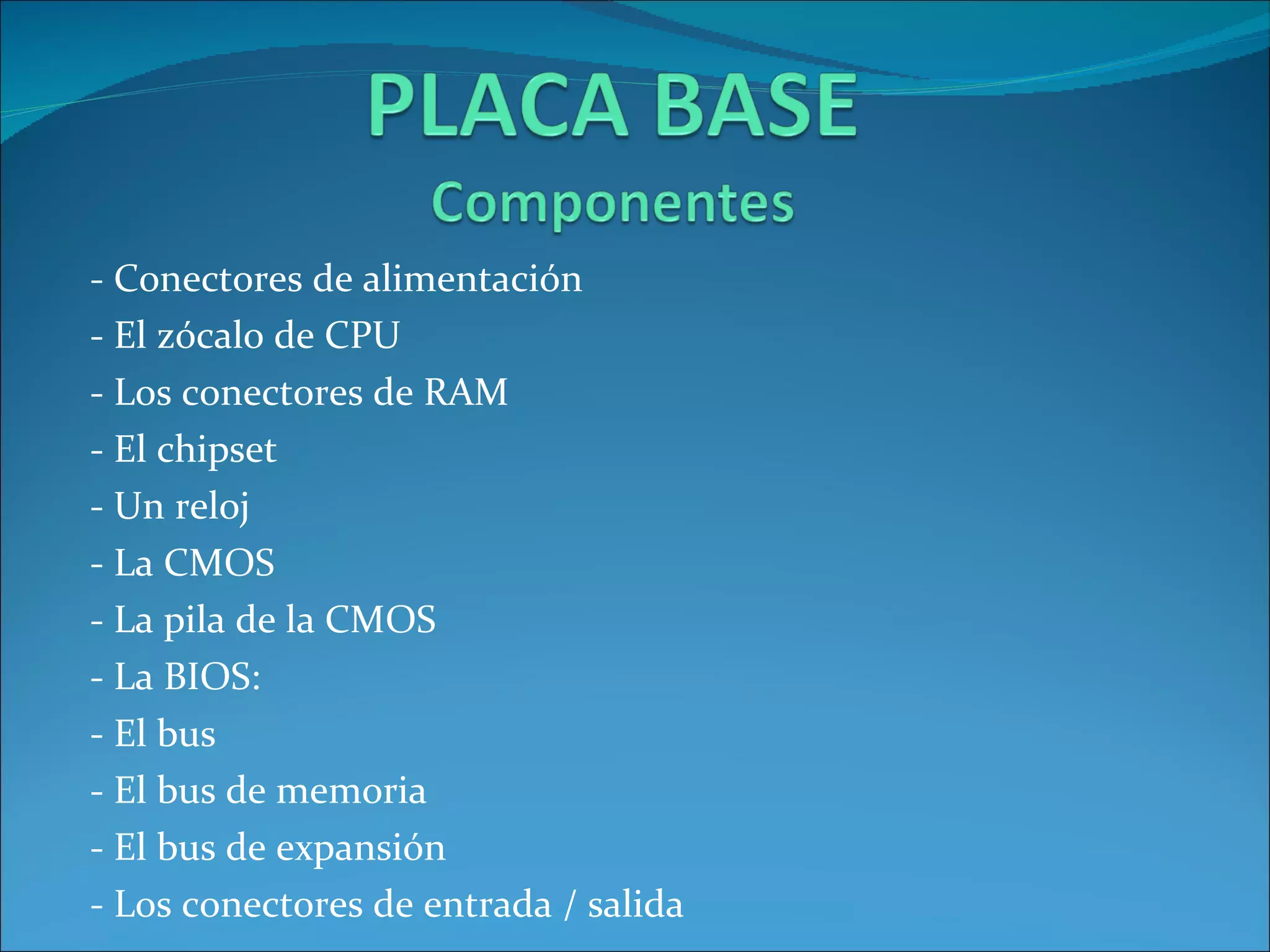

4. - Conectores de alimentación - El zócalo de CPU - Los conectores de RAM - El chipset - Un reloj - La CMOS - La pila de la CMOS - La BIOS: - El bus - El bus de memoria - El bus de expansión - Los conectores de entrada / salida

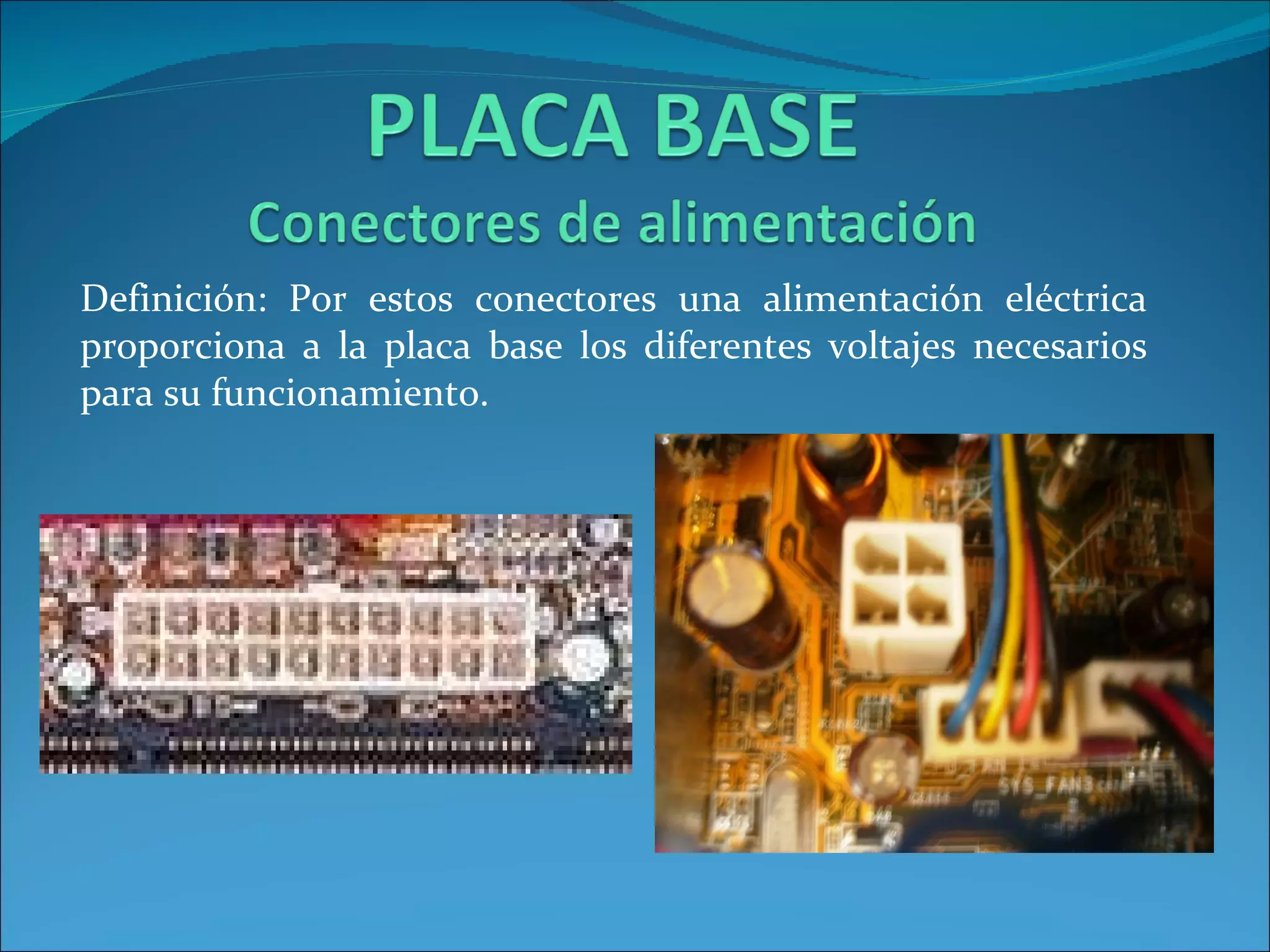

5. Definición: Por estos conectores una alimentación eléctrica proporciona a la placa base los diferentes voltajes necesarios para su funcionamiento.

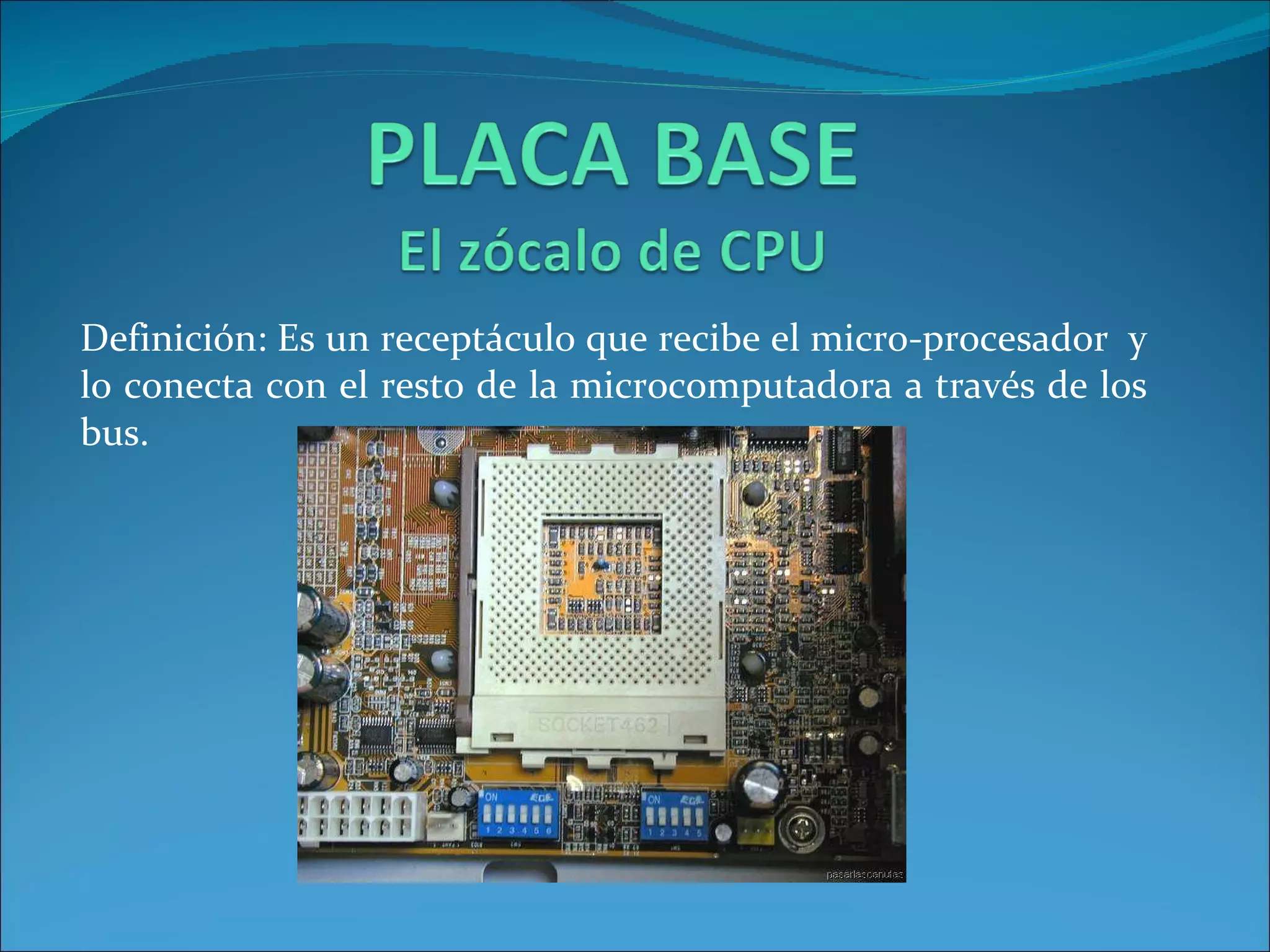

6. Definición: Es un receptáculo que recibe el micro-procesador y lo conecta con el resto de la microcomputadora a través de los bus.

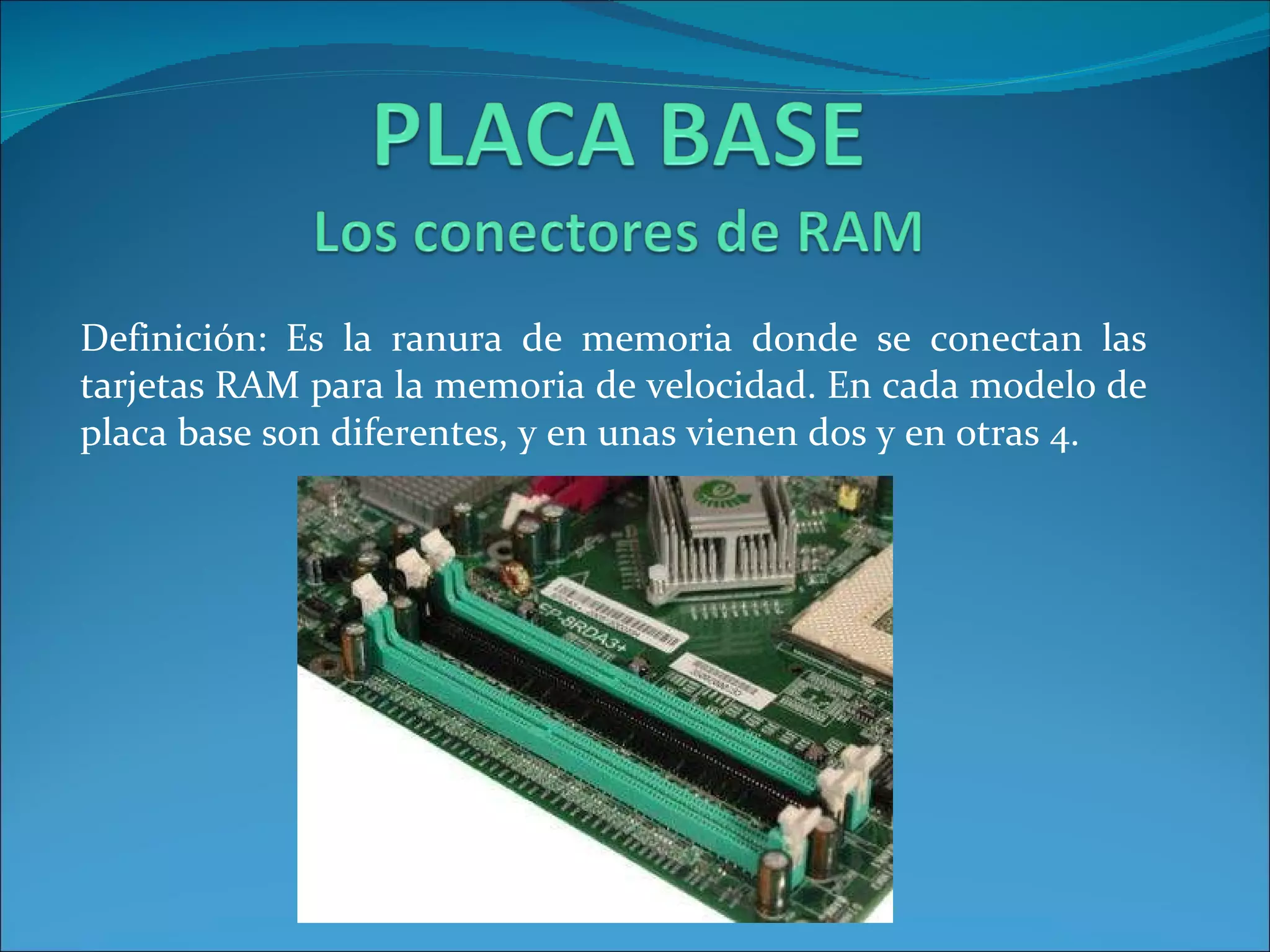

7. Definición: Es la ranura de memoria donde se conectan las tarjetas RAM para la memoria de velocidad. En cada modelo de placa base son diferentes, y en unas vienen dos y en otras 4.

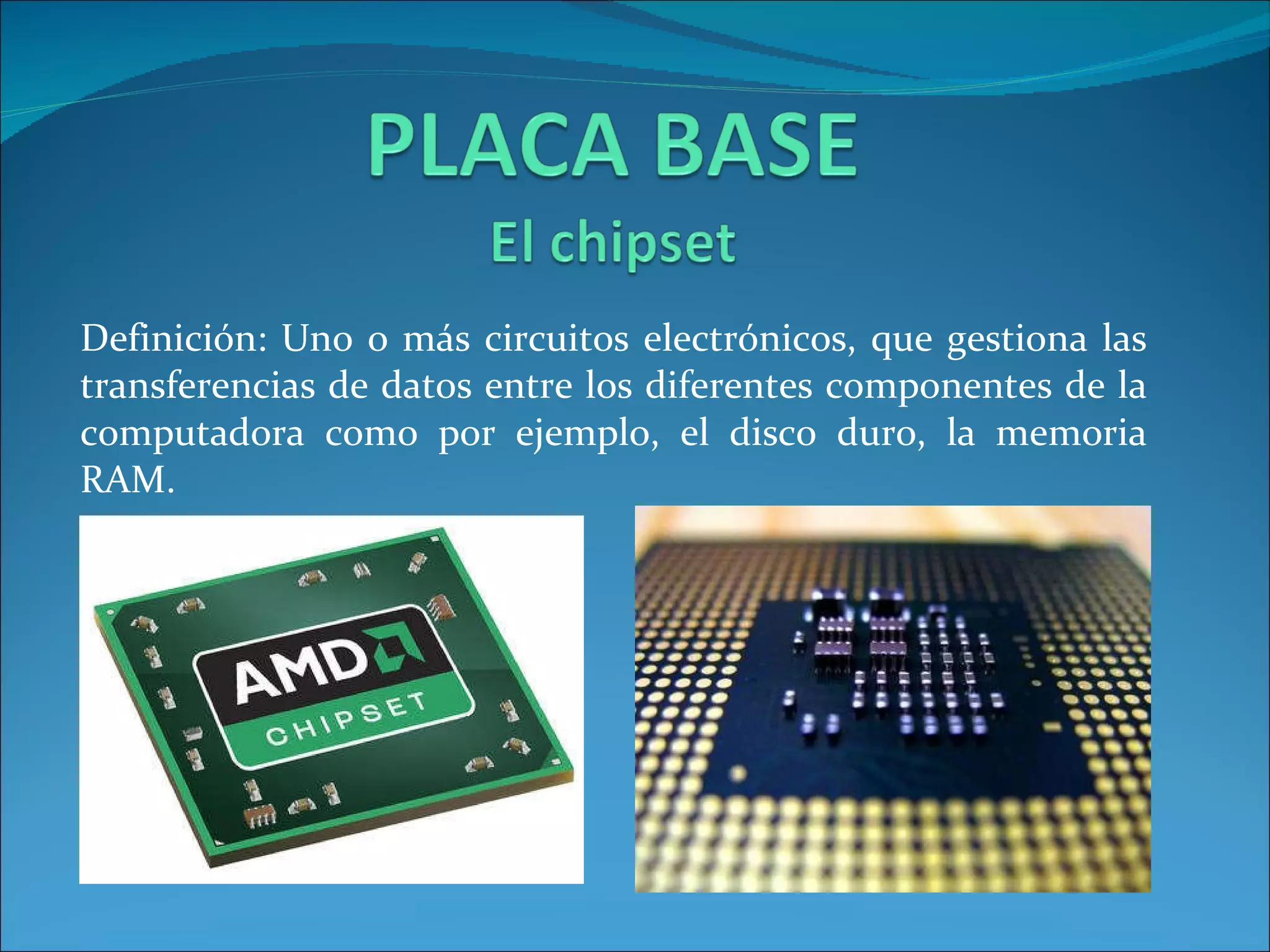

8. Definición: Uno o más circuitos electrónicos, que gestiona las transferencias de datos entre los diferentes componentes de la computadora como por ejemplo, el disco duro, la memoria RAM.

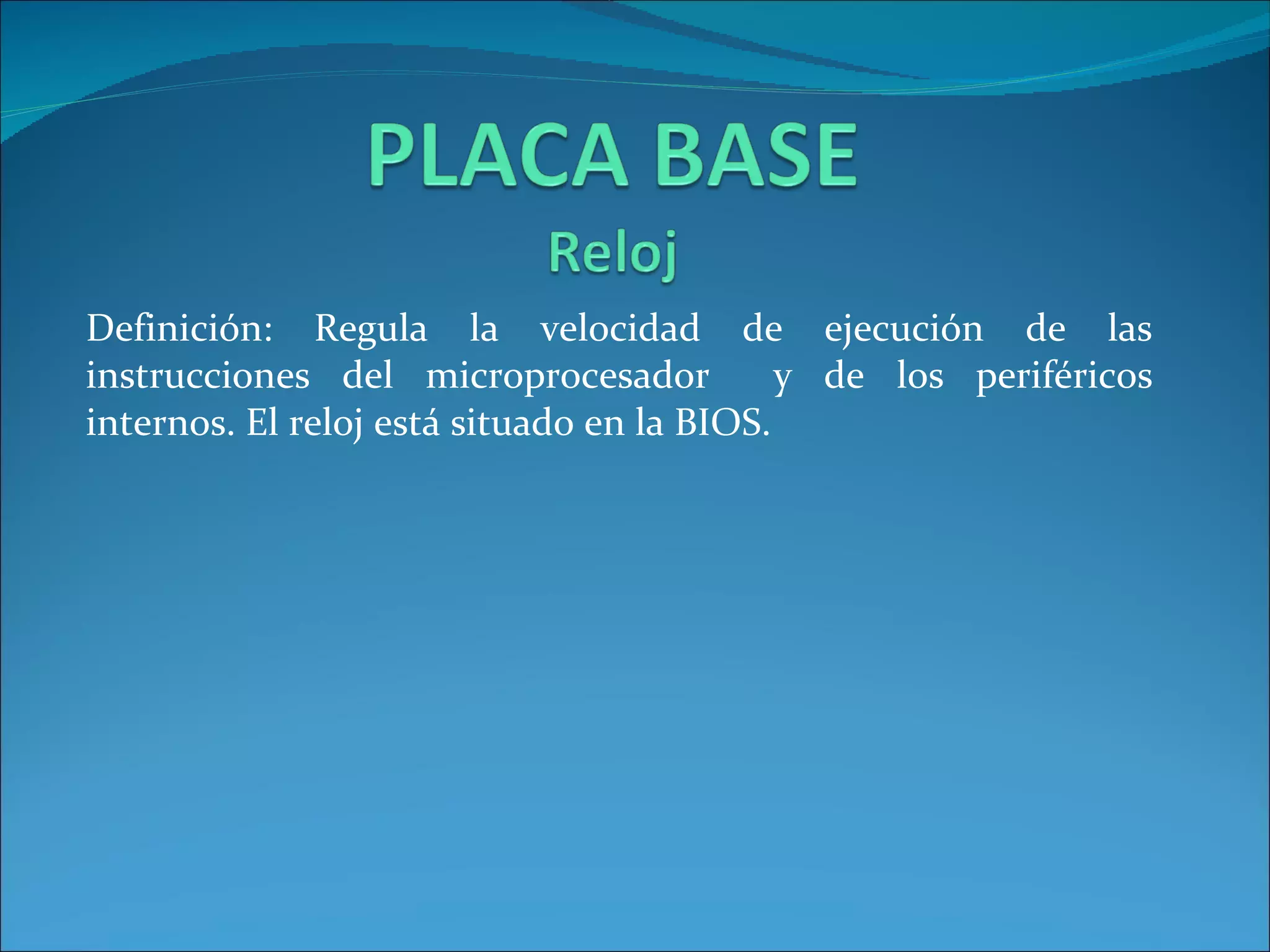

9. Definición: Regula la velocidad de ejecución de las instrucciones del microprocesador y de los periféricos internos. El reloj está situado en la BIOS.

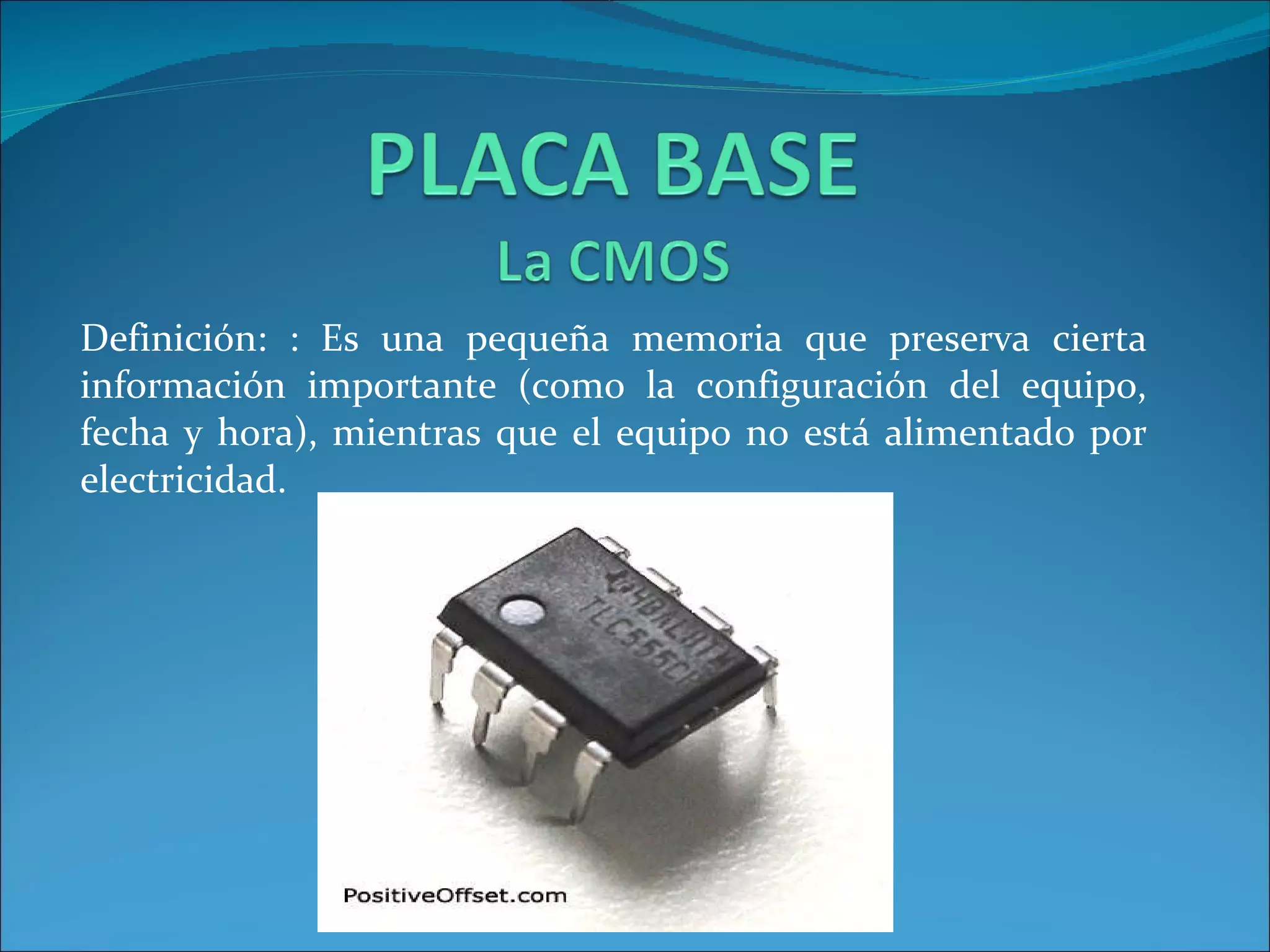

10. Definición: : Es una pequeña memoria que preserva cierta información importante (como la configuración del equipo, fecha y hora), mientras que el equipo no está alimentado por electricidad.

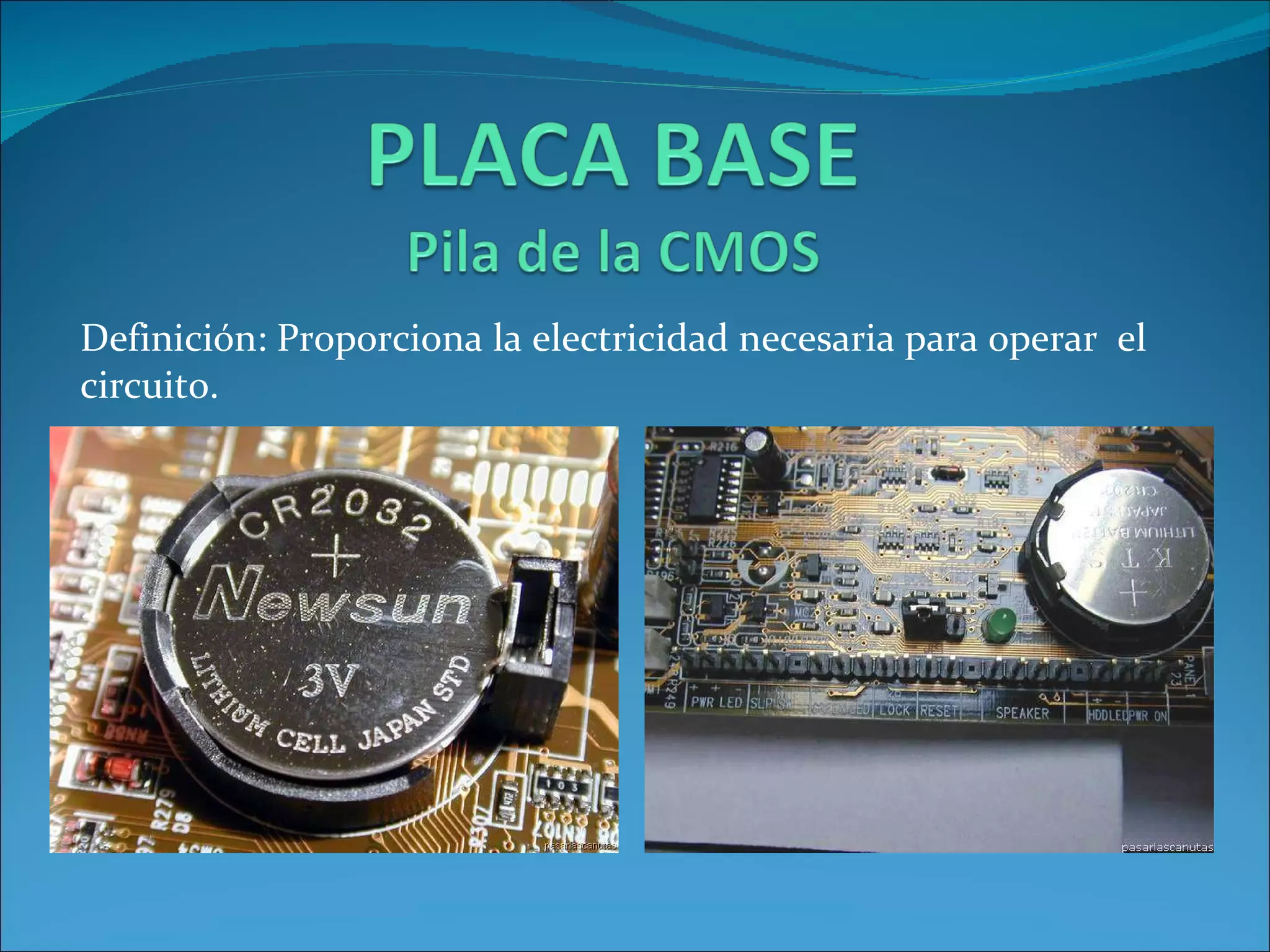

11. Definición: Proporciona la electricidad necesaria para operar el circuito.

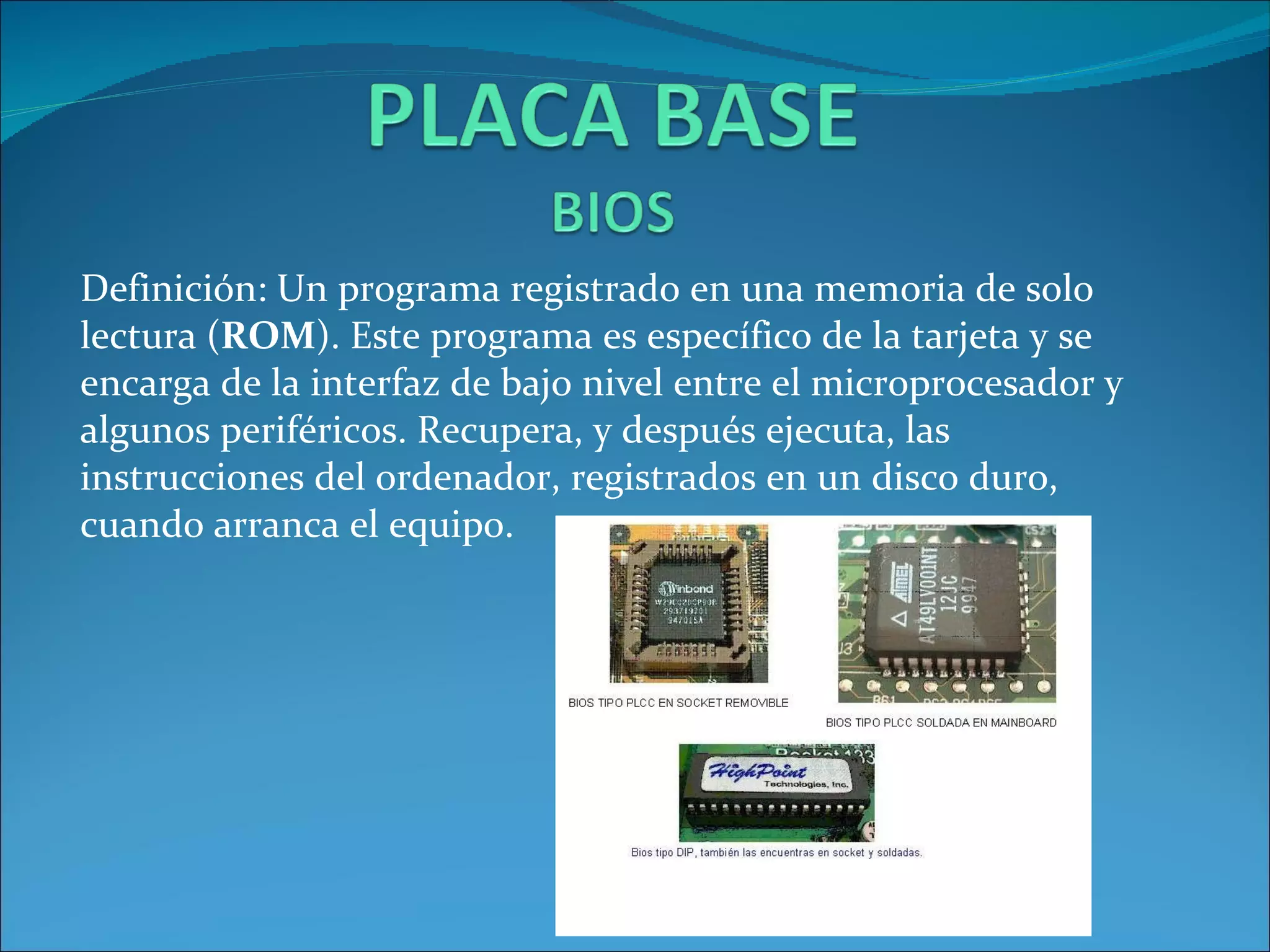

12. Definición: Un programa registrado en una memoria de solo lectura ( ROM ). Este programa es específico de la tarjeta y se encarga de la interfaz de bajo nivel entre el microprocesador y algunos periféricos. Recupera, y después ejecuta, las instrucciones del ordenador, registrados en un disco duro, cuando arranca el equipo.

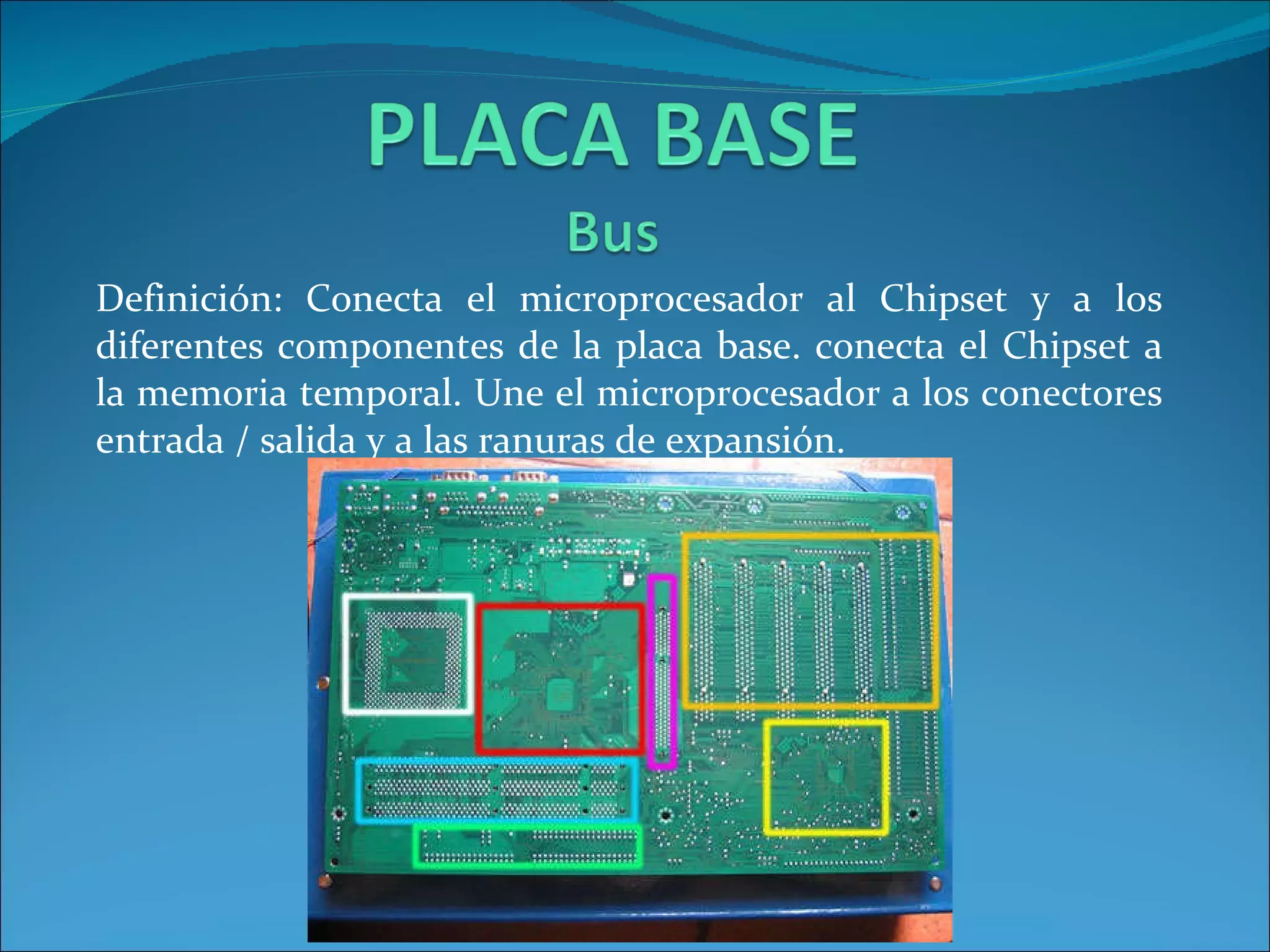

13. Definición: Conecta el microprocesador al Chipset y a los diferentes componentes de la placa base. conecta el Chipset a la memoria temporal. Une el microprocesador a los conectores entrada / salida y a las ranuras de expansión.

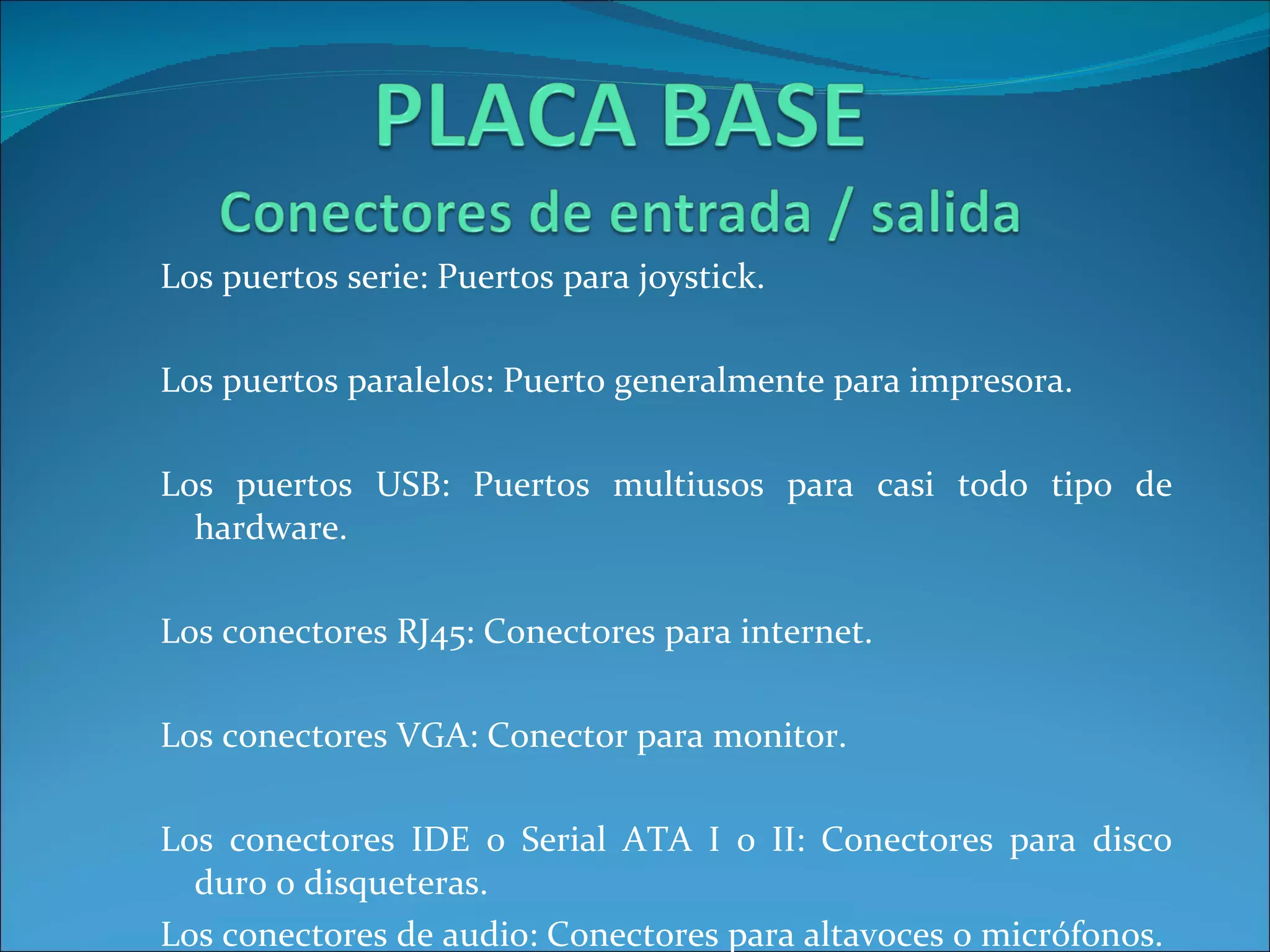

14. Los puertos serie: Puertos para joystick. Los puertos paralelos: Puerto generalmente para impresora. Los puertos USB: Puertos multiusos para casi todo tipo de hardware. Los conectores RJ45: Conectores para internet. Los conectores VGA: Conector para monitor. Los conectores IDE o Serial ATA I o II: Conectores para disco duro o disqueteras. Los conectores de audio: Conectores para altavoces o micrófonos.

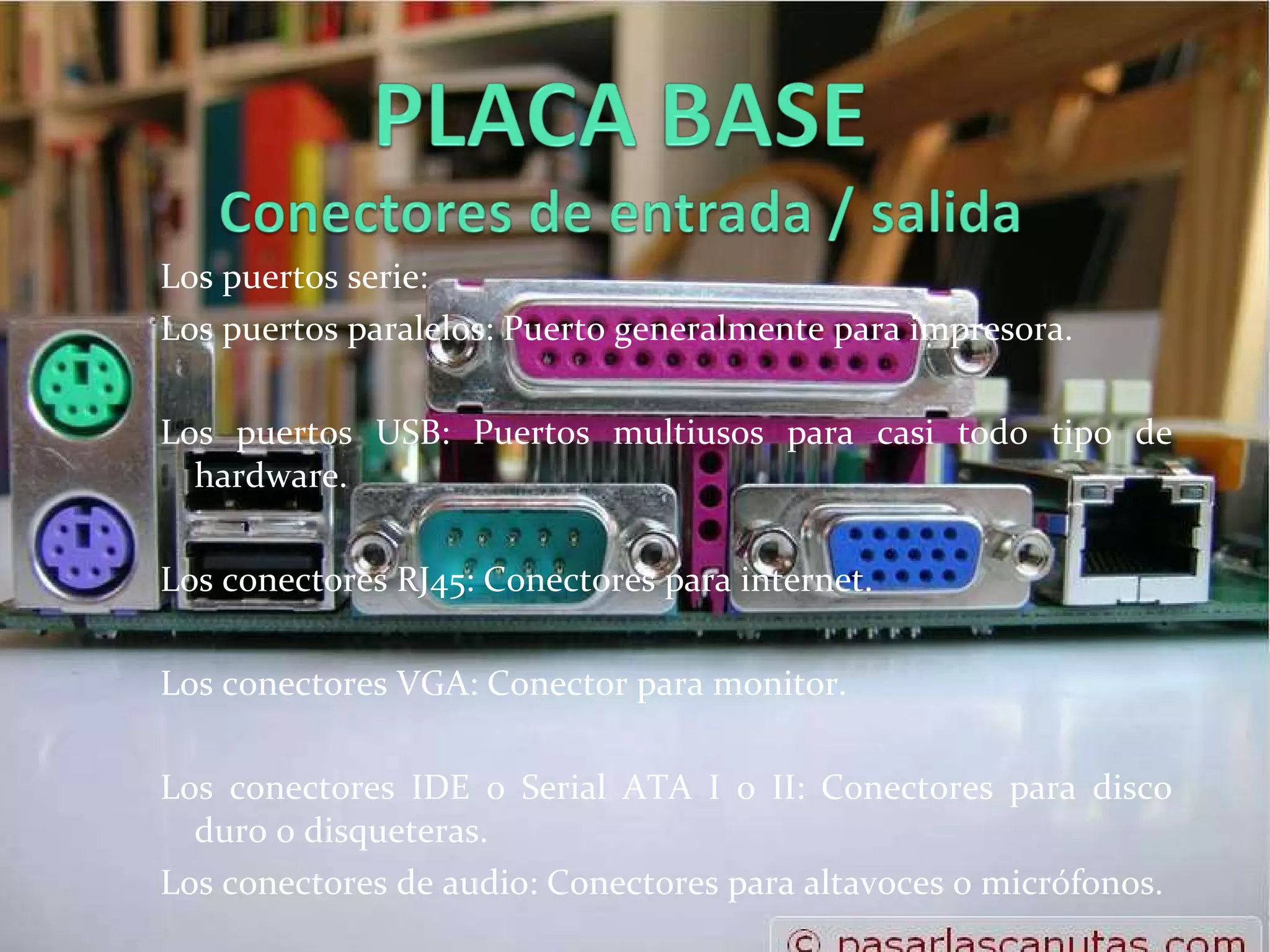

15. Los puertos serie: Los puertos paralelos: Puerto generalmente para impresora. Los puertos USB: Puertos multiusos para casi todo tipo de hardware. Los conectores RJ45: Conectores para internet. Los conectores VGA: Conector para monitor. Los conectores IDE o Serial ATA I o II: Conectores para disco duro o disqueteras. Los conectores de audio: Conectores para altavoces o micrófonos.

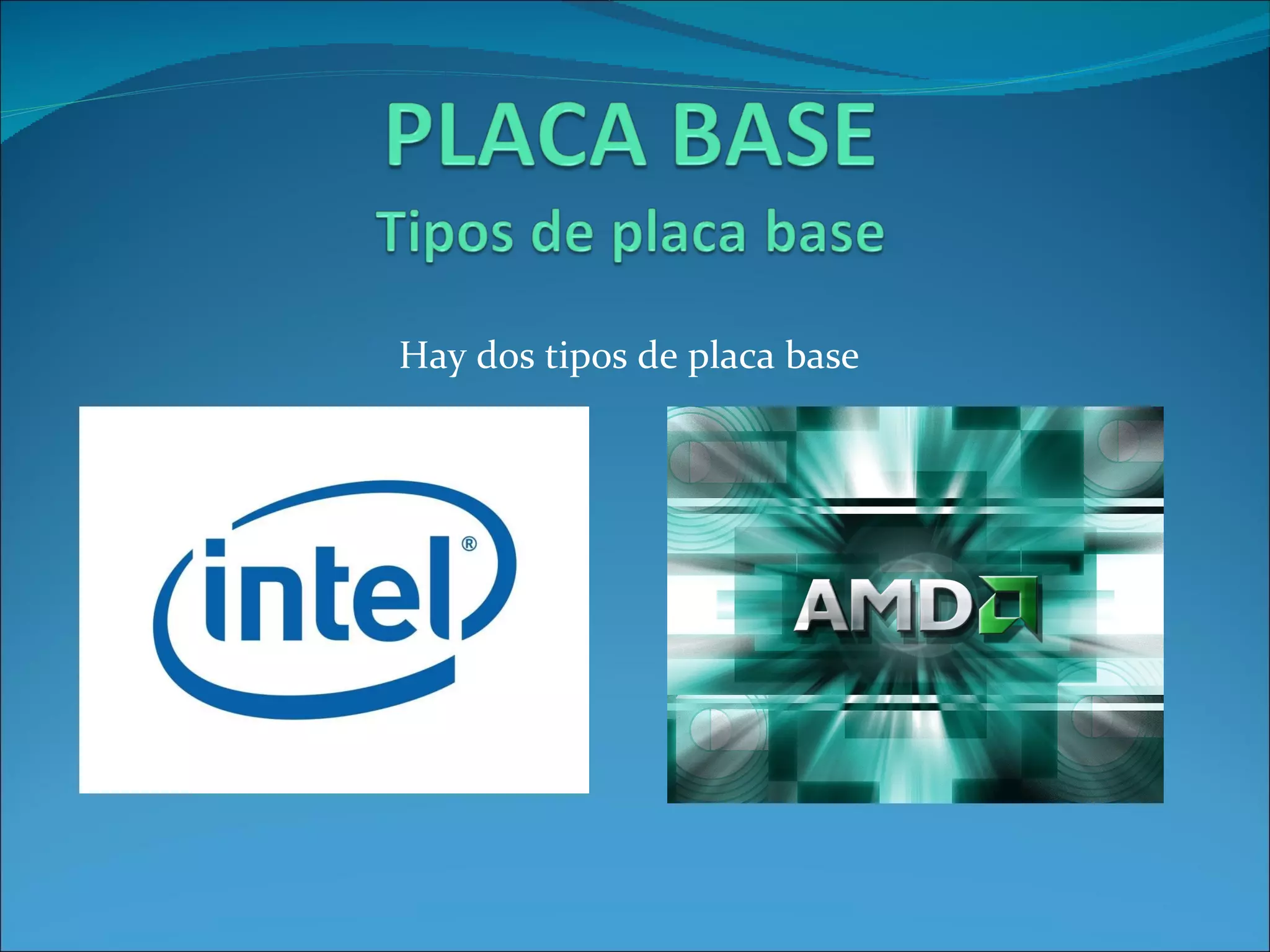

16. Hay dos tipos de placa base

17. Tipos de placa base AMD: Slot A Duron, Athlon Socket A Duron, Athlon, Athlon XP, Sempron Socket 754 Athlon 64, Mobile Athlon 64, Sempron, Turion Socket 939 Athlon 64, Athlon FX , Athlon X2, Sempron, Opteron Socket 940 Opteron y Athlon 64 FX Socket AM2 Athlon 64, Athlon FX, Athlon X2, Sempron, Phenom Socket F Opteron Socket AM2 + Athlon 64, Athlon FX, Athlon X2, Sempron, Phenom Socket AM3.

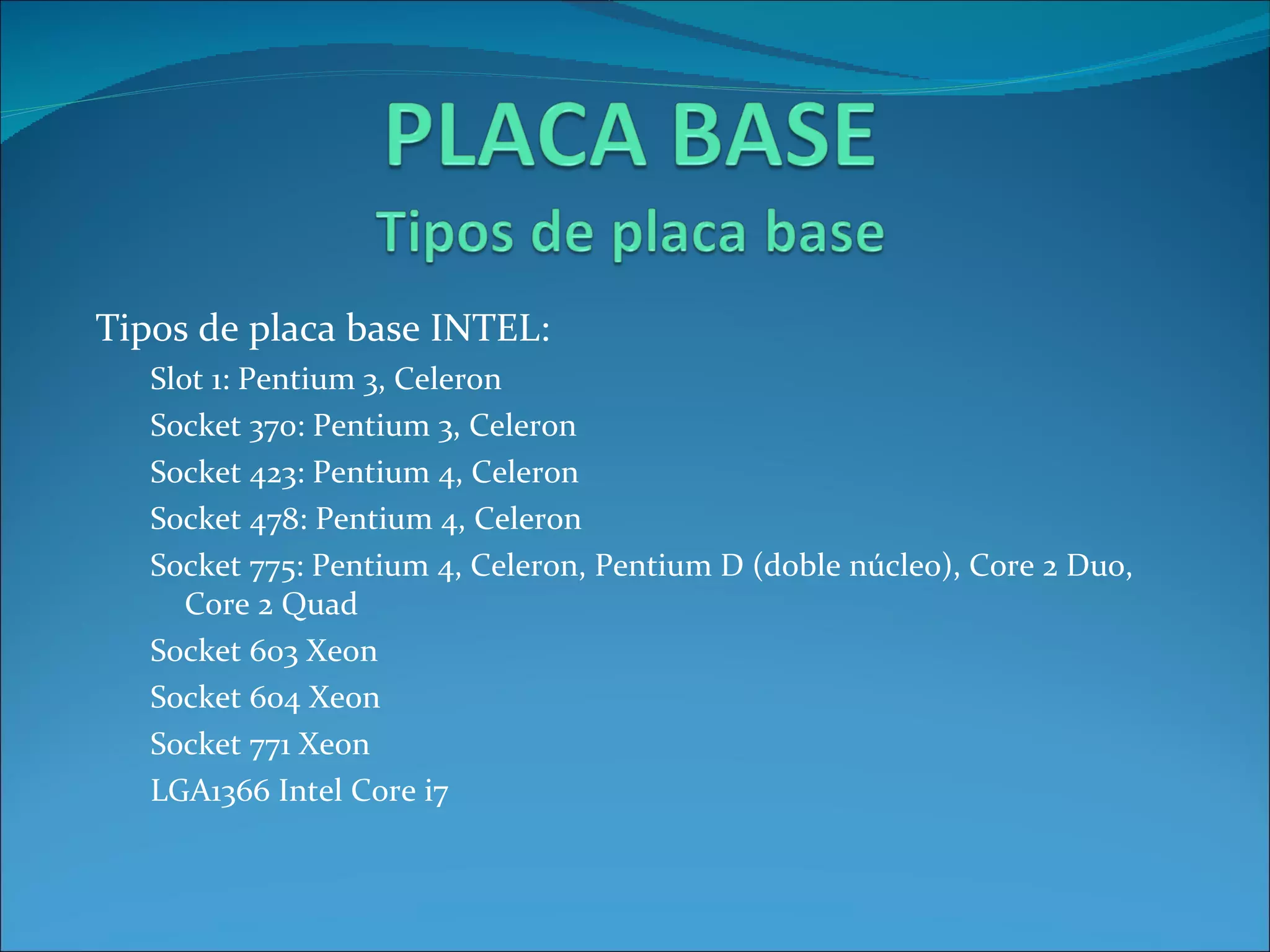

18. Tipos de placa base INTEL: Slot 1: Pentium 3, Celeron Socket 370: Pentium 3, Celeron Socket 423: Pentium 4, Celeron Socket 478: Pentium 4, Celeron Socket 775: Pentium 4, Celeron, Pentium D (doble núcleo), Core 2 Duo, Core 2 Quad Socket 603 Xeon Socket 604 Xeon Socket 771 Xeon LGA1366 Intel Core i7

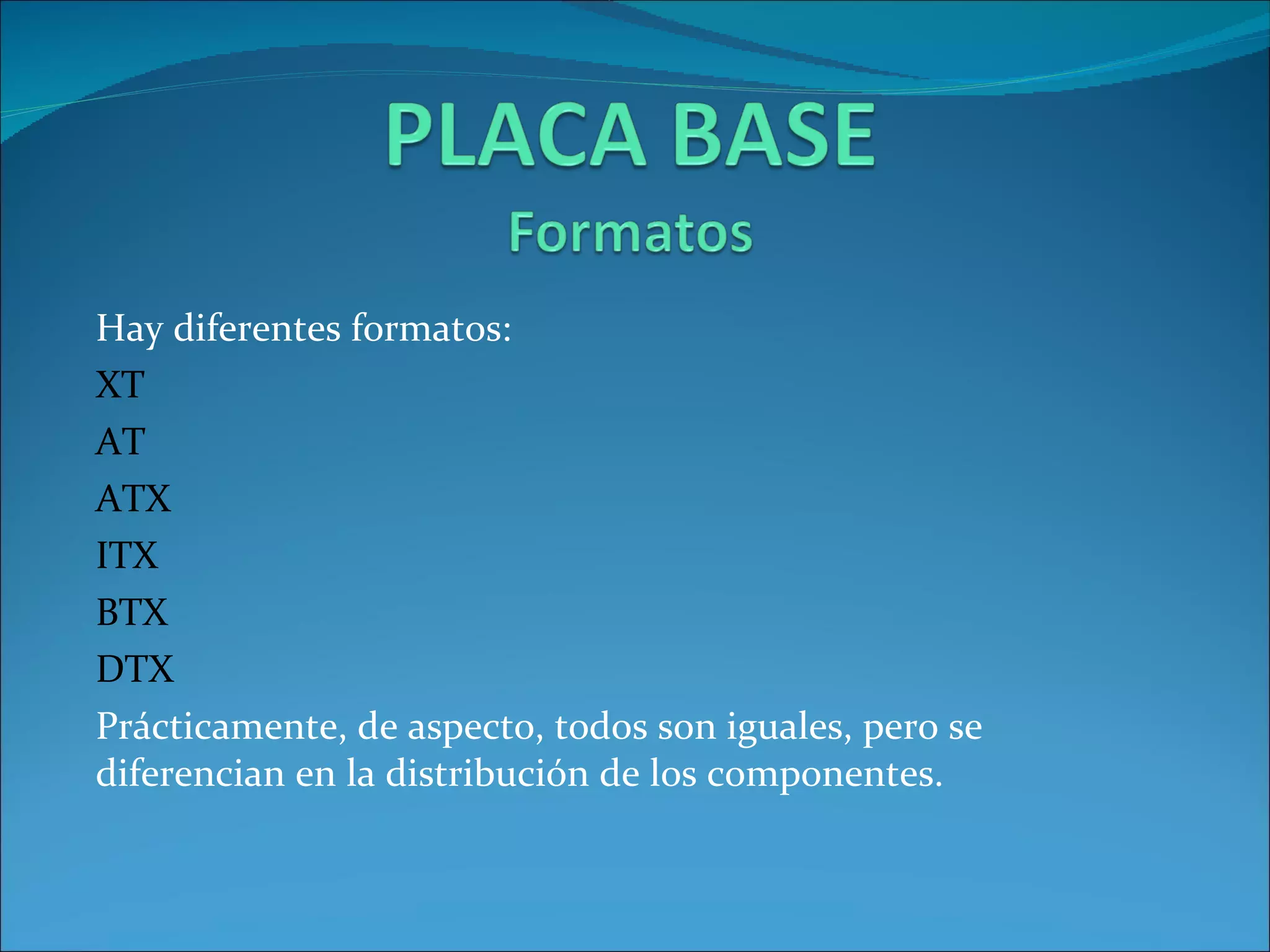

19. Hay diferentes formatos: XT AT ATX ITX BTX DTX Prácticamente , de aspecto , todos son iguales , pero se diferencian en la distribución de los componentes .

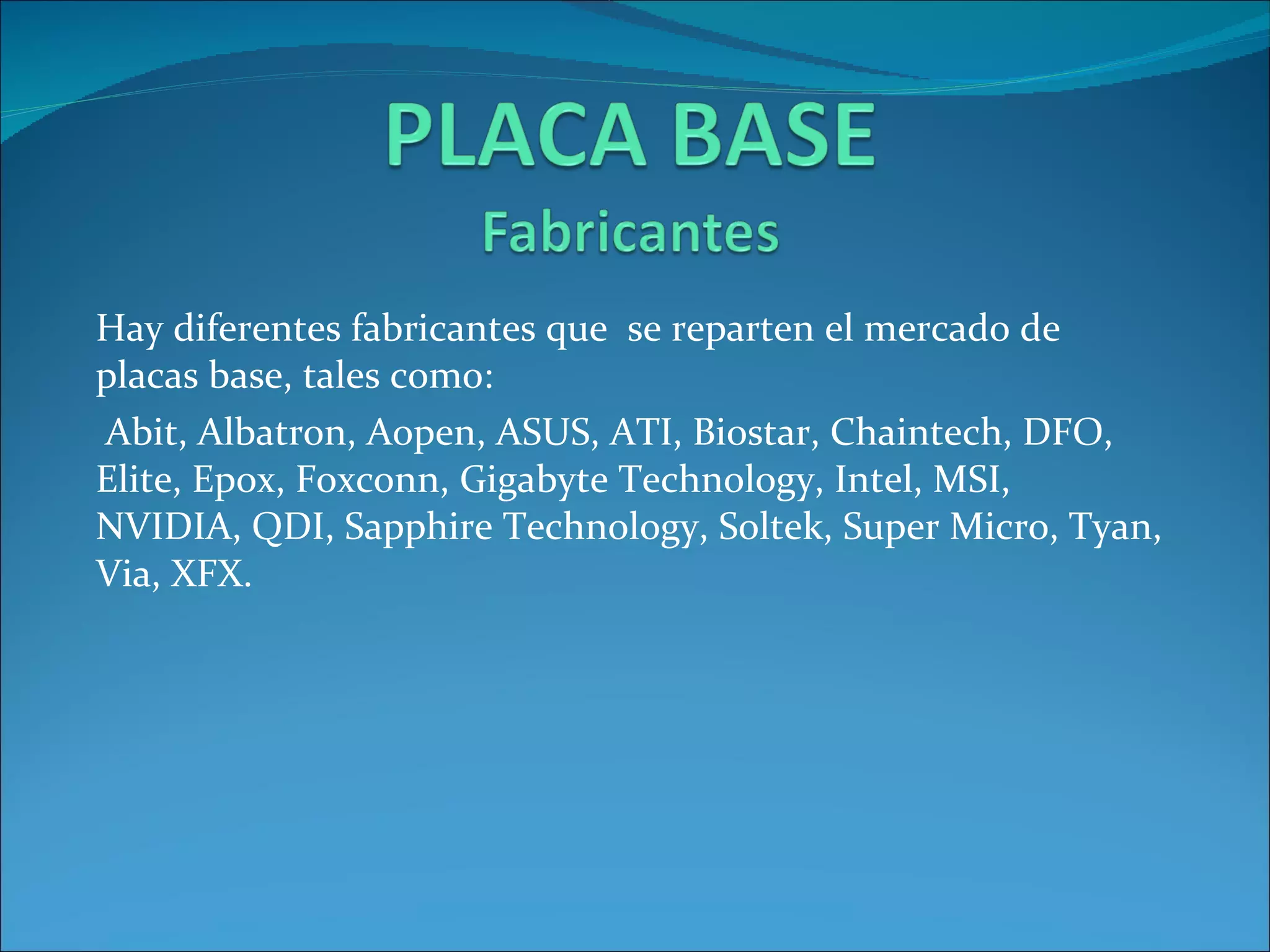

20. Hay diferentes fabricantes que se reparten el mercado de placas base, tales como: Abit, Albatron, Aopen, ASUS, ATI, Biostar, Chaintech, DFO, Elite, Epox, Foxconn, Gigabyte Technology, Intel, MSI, NVIDIA, QDI, Sapphire Technology, Soltek, Super Micro, Tyan, Via, XFX.
