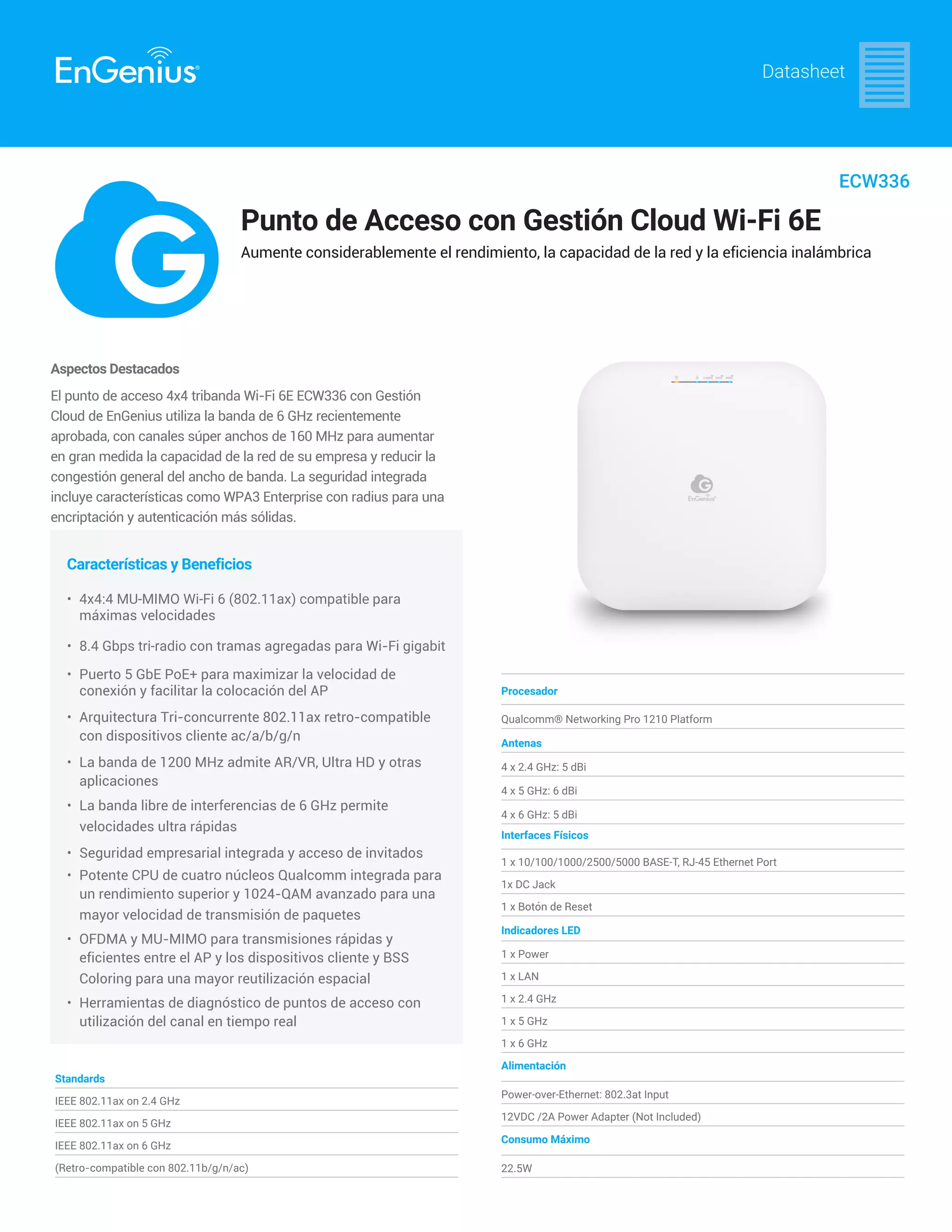

1. Datasheet
ECW336
Aspectos Destacados
El punto de acceso 4x4 tribanda Wi-Fi 6E ECW336 con Gestión
Cloud de EnGenius utiliza la banda de 6 GHz recientemente
aprobada, con canales súper anchos de 160 MHz para aumentar
en gran medida la capacidad de la red de su empresa y reducir la
congestión general del ancho de banda. La seguridad integrada
incluye características como WPA3 Enterprise con radius para una
encriptación y autenticación más sólidas.
Punto de Acceso con Gestión Cloud Wi-Fi 6E
Aumente considerablemente el rendimiento, la capacidad de la red y la eficiencia inalámbrica
Características y Beneficios
• 4x4:4 MU-MIMO Wi-Fi 6 (802.11ax) compatible para
máximas velocidades
• 8.4 Gbps tri-radio con tramas agregadas para Wi-Fi gigabit
• Puerto 5 GbE PoE+ para maximizar la velocidad de
conexión y facilitar la colocación del AP
• Arquitectura Tri-concurrente 802.11ax retro-compatible
con dispositivos cliente ac/a/b/g/n
• La banda de 1200 MHz admite AR/VR, Ultra HD y otras
aplicaciones
• La banda libre de interferencias de 6 GHz permite
velocidades ultra rápidas
• Seguridad empresarial integrada y acceso de invitados
• Potente CPU de cuatro núcleos Qualcomm integrada para
un rendimiento superior y 1024-QAM avanzado para una
mayor velocidad de transmisión de paquetes
• OFDMA y MU-MIMO para transmisiones rápidas y
eficientes entre el AP y los dispositivos cliente y BSS
Coloring para una mayor reutilización espacial
• Herramientas de diagnóstico de puntos de acceso con
utilización del canal en tiempo real
Standards
IEEE 802.11ax on 2.4 GHz
IEEE 802.11ax on 5 GHz
IEEE 802.11ax on 6 GHz
(Retro-compatible con 802.11b/g/n/ac)
Procesador
Qualcomm® Networking Pro 1210 Platform
Antenas
4 x 2.4 GHz: 5 dBi
4 x 5 GHz: 6 dBi
4 x 6 GHz: 5 dBi
Interfaces Físicos
1 x 10/100/1000/2500/5000 BASE-T, RJ-45 Ethernet Port
1x DC Jack
1 x Botón de Reset
Indicadores LED
1 x Power
1 x LAN
1 x 2.4 GHz
1 x 5 GHz
1 x 6 GHz
Alimentación
Power-over-Ethernet: 802.3at Input
12VDC /2A Power Adapter (Not Included)
Consumo Máximo
22.5W

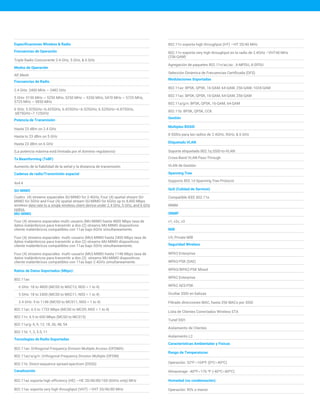

2. Especificaciones Wireless & Radio
Frecuencias de Operación
Triple Radio Concurrente 2.4 GHz, 5 GHz, & 6 GHz
Modos de Operación
AP, Mesh
Frecuencias de Radio
2.4 GHz: 2400 MHz ~ 2482 GHz
5 GHz: 5150 MHz ~ 5250 MHz, 5250 MHz ~ 5350 MHz, 5470 MHz ~ 5725 MHz,
5725 MHz ~ 5850 MHz
6 GHz: 5.925GHz~6.425GHz, 6.425GHz~6.525GHz, 6.525GHz~6.875GHz,
.6875GHz~7.125GHz
Potencia de Transmisión
Hasta 23 dBm on 2.4 GHz
Hasta to 23 dBm on 5 GHz
Hasta 23 dBm on 6 GHz
(La potencia máxima está limitada por el dominio regulatorio)
Tx Beamforming (TxBF)
Aumento de la fiabilidad de la señal y la distancia de transmisión
Cadenas de radio/Transmisión espacial
4x4:4
SU-MIMO
Cuatro (4) streams espaciales SU-MIMO for 2.4GHz, Four (4) spatial stream SU-
MIMO for 5GHz and Four (4) spatial stream SU-MIMO for 6GHz up to 8,400 Mbps
wireless data rate to a single wireless client device under 2.4 GHz, 5 GHz, and 6 GHz
radios.
MU-MIMO
Four (4) streams espaciales multi-usuario (MU-MIMO hasta 4800 Mbps tasa de
datos inalámbricos para transmitir a dos (2) streams MU-MIMO dispositivos
cliente inalámbricos compatibles con 11ax bajo 6GHz simultaneamente.
Four (4) streams espaciales multi-usuario (MU)-MIMO hasta 2400 Mbps tasa de
datos inalámbricos para transmitir a dos (2) streams MU-MIMO dispositivos
cliente inalámbricos compatibles con 11ax bajo 5GHz simultaneamente.
Four (4) streams espaciales multi-usuario (MU)-MIMO hasta 1148 Mbps tasa de
datos inalámbricos para transmitir a dos (2) streams MU-MIMO dispositivos
cliente inalámbricos compatibles con 11ax bajo 2.4GHz simultaneamente.
Ratios de Datos Soportados (Mbps):
802.11ax:
6 GHz: 18 to 4800 (MCS0 to MSC13, NSS = 1 to 4)
5 GHz: 18 to 2400 (MCS0 to MSC11, NSS = 1 to 4)
2.4 GHz: 9 to 1148 (MCS0 to MCS11, NSS = 1 to 4)
802.11ac: 6.5 to 1733 Mbps (MCS0 to MCS9, NSS = 1 to 4)
802.11n: 6.5 to 600 Mbps (MCS0 to MCS15)
802.11a/g: 6, 9, 12, 18, 36, 48, 54
802.11b: 1, 2, 5.5, 11
Tecnologías de Radio Soportadas
802.11ax: Orthogonal Frequency Division Multiple Access (OFDMA)
802.11ac/a/g/n: Orthogonal Frequency Division Multiple (OFDM)
802.11b: Direct-sequence spread-spectrum (DSSS)
Canalización
802.11ax soporta high efficiency (HE) —HE 20/40/80/160 (6GHz only) MHz
802.11ac soporta very high throughput (VHT) —VHT 20/40/80 MHz
802.11n soporta high throughput (HT) —HT 20/40 MHz
802.11n soporta very high throughput en la radio de 2.4GHz –VHT40 MHz
(256-QAM)
Agregación de paquetes 802.11n/ac/ax : A-MPDU, A-SPDU
Selección Dinámica de Frecuencias Certificada (DFS)
Modulaciones Soportadas
802.11ax: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM, 1024-QAM
802.11ac: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM
802.11a/g/n: BPSK, QPSK, 16-QAM, 64-QAM
802.11b: BPSK, QPSK, CCK
Gestión
Multiples BSSID
8 SSIDs para las radios de 2.4GHz, 5GHz, & 6 GHz
Etiquetado VLAN
Soporte etiquetado 802.1q SSID-to-VLAN
Cross-Band VLAN Pass-Through
VLAN de Gestión
Spanning Tree
Supports 802.1d Spanning Tree Protocol
QoS (Calidad de Servicio)
Compatible IEEE 802.11e
WMM
SNMP
v1, v2c, v3
MIB
I/II, Private MIB
Seguridad Wireless
WPA3 Enterprise
WPA3-PSK (SAE)
WPA3/WPA2-PSK Mixed
WPA2 Enterprise
WPA2 AES-PSK
Ocultar SSID en balizas
Filtrado direcciones MAC, hasta 256 MACs por SSID
Lista de Clientes Conectados Wireless STA
Tunel SSH
Aislamiento de Clientes
Aislamiento L2
Características Ambientales y Físicas
Rango de Temperaturas
Operación: 32ºF~104ºF (0ºC~40ºC)
Almacenaje: -40ºF~176 ºF (-40ºC~80ºC)
Humedad (no condensación)
Operación: 90% o menor

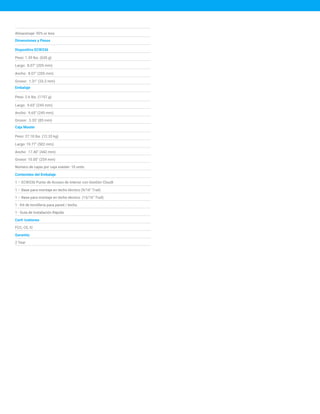

3. Almacenaje: 90% or less
Dimensiones y Pesos
Dispositivo ECW336
Peso: 1.39 lbs. (630 g)
Largo: 8.07" (205 mm)
Ancho: 8.07" (205 mm)
Grosor: 1.31" (33.2 mm)
Embalaje
Peso: 2.6 lbs. (1157 g)
Largo: 9.65" (245 mm)
Ancho: 9.65" (245 mm)
Grosor: 3.35" (85 mm)
Caja Master
Peso: 27.18 lbs. (12.33 kg)
Largo: 19.77" (502 mm)
Ancho: 17.40" (442 mm)
Grosor: 10.00" (254 mm)
Número de cajas por caja master: 10 units
Contenidos del Embalaje
1 – ECW336 Punto de Acceso de interior con Gestión Cloudt
1 – Base para montaje en techo técnico (9/16” Trail)
1 – Base para montaje en techo técnico (15/16” Trail)
1 - Kit de tornillería para pared / techo.
1 - Guía de Instalación Rápida
Certi icationes
FCC, CE, IC
Garantía:
2 Year

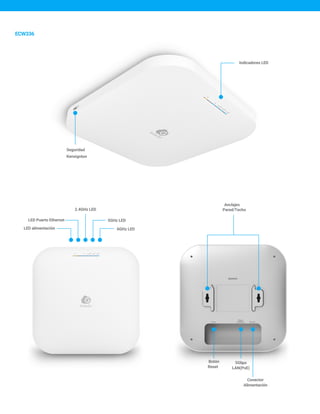

4. ECW336
Kensignton
Seguridad
Indicadores LED
2.4GHz LED
5GHz LED
LED Puerto Ethernet
6GHz LED
LED alimentación
Anclajes
Pared/Techo
Botón
Reset
5Gbps
LAN(PoE)
Conector
Alimentación

5. 0
15
10.00
-10.00
-15.00
-20.00
-25.00
-30.00
-35.00
-40.00
5.00
-5.00
0.00
30
45
60
75
90
105
120
135
150
165
180
195
210
225
240
255
270
285
300
315
330
345
5925
6500
7125
2.4GHz E-Plane
dBi gain (YZ plane)
0
15
10.00
-10.00
-15.00
-20.00
-25.00
-30.00
-35.00
-40.00
5.00
-5.00
0.00
30
45
60
75
90
105
120
135
150
165
180
195
210
225
240
255
270
285
300
315
330
345
2.4GHz H-Plane

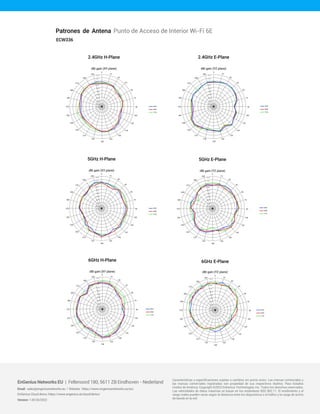

Patrones de Antena Punto de Acceso de Interior Wi-Fi 6E
ECW336
dBi gain (XY plane)
5925
6500
7125
0
15
10.00
-10.00
-15.00
-20.00
-25.00
-30.00
-35.00
-40.00
5.00
-5.00
0.00
30
45
60
75
90
105
120
135
150
165
180
195
210
225
240
255
270
285
300
315
330
345
5925
6500
7125
5GHz E-Plane
dBi gain (YZ plane)
5GHz H-Plane
dBi gain (XY plane)
5925
6500
7125
0
15
10.00
-10.00
-15.00
-20.00
-25.00
-30.00
-35.00
-40.00
5.00
-5.00
0.00
30
45
60
75
90
105
120
135
150
165
180
195
210
225
240
255
270
285
300
315
330
345
5925
6500
7125
6GHz E-Plane
dBi gain (YZ plane)
0
15
10.00
-10.00
-15.00
-20.00
-25.00
-30.00
-35.00
-40.00
5.00
-5.00
0.00
30
45
60
75
90
105
120
135
150
165
180
195
210
225
240
255
270
285
300
315
330
345
6GHz H-Plane
dBi gain (XY plane)
5925
6500
7125
0
15
10.00
-10.00
-15.00
-20.00
-25.00
-30.00
-35.00
-40.00
5.00
-5.00
0.00
30
45
60
75
90
105
120
135
150
165
180
195
210
225
240
255
270
285
300
315
330
345
EnGenius Networks EU | Fellenoord 180, 5611 ZB Eindhoven - Nederland
Email: sales@engeniusnetworks.eu | Website: https://www.engeniusnetworks.eu/es/
EnGenius Cloud demo: https://www.engenius.ai/cloud/demo/
Version: 1.00 03/2022
Características y especificaciones sujetas a cambios sin previo aviso. Las marcas comerciales y
las marcas comerciales registradas son propiedad de sus respectivos dueños. Para Estados
Unidos de América: Copyright ©2022 EnGenius Technologies, Inc. Todos los derechos reservados.
Las velocidades de datos máximas se basan en los estándares IEEE 802.11. El rendimiento y el
rango reales pueden variar según la distancia entre los dispositivos o el tráfico y la carga de ancho
de banda en la red.
