El documento describe diferentes tipos y aplicaciones de antenas. Explica que las antenas direccionales se usan para conectar dos puntos a larga distancia, mientras que las omnidireccionales brindan cobertura más amplia en un área. También cubre conceptos como el ancho de haz, ganancia, patrones de emisión y diversidad, que son medidas para describir el rendimiento de las antenas.

1. ANTENAS

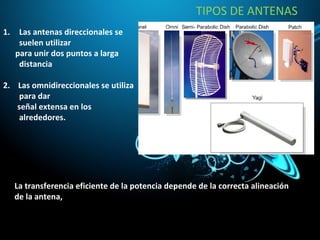

2. TIPOS DE ANTENAS
La transferencia eficiente de la potencia depende de la correcta alineación
de la antena,
1. Las antenas direccionales se
suelen utilizar
para unir dos puntos a larga
distancia
2. Las omnidireccionales se utiliza
para dar
señal extensa en los
alrededores.
.

3. APLICACIONES DE ANTENA Y
COBERTURA
Las antenas usadas para las
WLANs tienen dos funciones:
Receptor: Este es el terminador de
una señal sobre un medio de
transmisión. En comunicaciones,
es un dispositivo que recibe
información, control, u otras
señales desde un origen.
Transmisor: Este es el origen o
generador de una señal sobre un
medio de transmisión.

4. ANCHO DE RAYO
El ancho del rayo es una medida usada para describir a las
antenas direccionales. El ancho del rayo a veces es llamado
ancho de banda de la potencia media

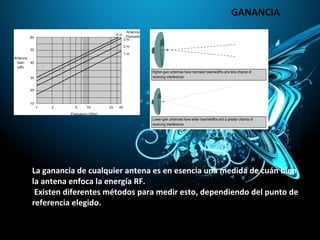

5. GANANCIA
La ganancia de cualquier antena es en esencia una medida de cuán bien
la antena enfoca la energía RF.
Existen diferentes métodos para medir esto, dependiendo del punto de
referencia elegido.

6. PATRONES DE EMISION
El patrón de emisión es la variación de la intensidad del campo de una
antena, como una función angular, con respecto al eje.

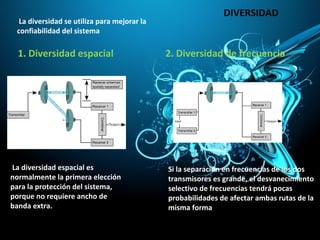

7. DIVERSIDAD
La diversidad se utiliza para mejorar la
confiabilidad del sistema
1. Diversidad espacial 2. Diversidad de frecuencia
La diversidad espacial es
normalmente la primera elección
para la protección del sistema,
porque no requiere ancho de
banda extra.
Si la separación en frecuencias de los dos
transmisores es grande, el desvanecimiento
selectivo de frecuencias tendrá pocas
probabilidades de afectar ambas rutas de la
misma forma

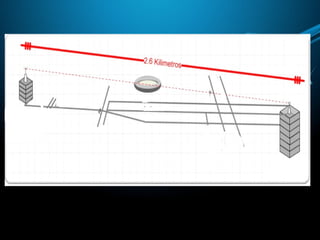

10. PUNTO 1
PUNTO 2

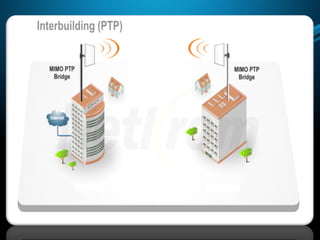

11. Principal Sede

12. Diagrama

13. Instalación de BRIDGES

14. AIR-PTP600S
• El Kit Punto a Punto AIRNET 300Mb
4.9-5.8GHz MIMO Bridge opera en las
bandas de frecuencias no licenciadas
de 5.1 a 5.8 GHz y la Banda de
Seguridad Pública 4.9GHz, y viene
completo con un set de accesorios
que facilitan las instalaciones en
exteriores.

15. Características:
• • Resistente al agua y adecuado para el uso al aire libre
• • Plug and Play – No se requiere configuraciones complicadas
• • IEEE 802.11 a/n – Tecnología MIMO (2x2)
• • Transferencias de datos a altas velocidades de hasta 300 Mbps
• • Antena integrada con polaridad dual de alta ganancia 24dBi
• • Alta potencia de hasta 30dBm/1W. Alcance largo de hasta 25
millas o 40 Km.
• • Soporta 64/128 WEP, WPA y WPA2
• • Latencia baja < 2ms
• • Control de la potencia de transmisión (Cada 1 dB)
• • Control de ancho de banda
• • Soporta multicas para aplicaciones de Video vigilancia

16. Instalación del Hardware
Contenido del Empaque:
1. Dos unidades AIRNET
300Mbps 4.9/5.8 GHz
MIMO Bridge
2. Dos soporte (incluye: 2
Wall/ Pole mounting
system y4 screw nuts)
3. Dos PoE
4. Dos cables de poder
5. Dos conectores RJ45
resistentes al agua
6. CD ROM
7. Dos cables CAT5E de 75’

17. Modo Station
En el Modo Station el dispositivo actúa como un cliente
inalámbrico. Cuando está conectado
a un access point, crea un enlace de red entre la red
Ethernet conectada a este dispositivo
cliente y la red Ethernet inalámbrica conectada al access
point.
En este ejemplo el grupo de trabajo de PCs en la red
Ethernet conectada al dispositivo en
Modo Access Point pueden acceder a la impresora a través
de la conexión inalámbrica del
dispositivo en Modo Station donde la impresora está
conectada.

19. Materiales y costos
Cant. Descripción Marca Modelo Prec.Unit Prec. Total
2 Pacht Panel 24 puertos cat.6e SATRA $ 63.00 $ 126.00
2 Cable Utp cat. 6e SATRA $ 107.50 $ 215.00
2 bandeja para Switch $ 30.00 $ 60.00
2 Antena Direccional Tipo Plato 24
Dbi (4.9 – 5.9 Ghz).
iNTERN
A
$ 3,190.00 $ 6,380.00
2 AIR-PTP600S AIRNET $ 2,099.00 $ 4,198.00
2 Servidor IBM Intel XEON 2.4GHZ. IBM X3200M3 $825.00 $ 1,650.00
2 Licencias Windows Server 2008
R2 64bits
Software $978.44 $ 1,956.88
2 switch 24 puertos D-Link DES-1024D $ 81.00 $ 162.00
20 Jack Pared AMP $ 12.00 $ 240.00
Total $ 14,987.88

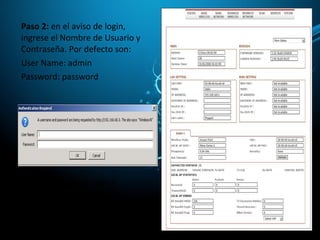

20. Paso 2: en el aviso de login,
ingrese el Nombre de Usuario y
Contraseña. Por defecto son:
User Name: admin
Password: password
Luego aparecerá la página
de inicio del dispositivo. La
página Status.

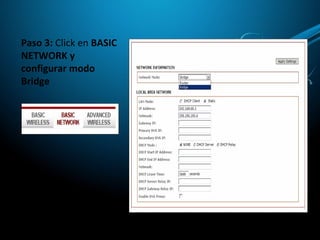

21. Paso 3: Click en BASIC
NETWORK y
configurar modo
Bridge

22. Wireless Mode
Hay 5 modos disponibles.

23. Seguridad Inalámbrica
Todas las configuraciones de seguridad inalámbricas se pueden hacer en esta
sección.
La operación de los Keys es la misma para todos los modos inalámbricos.
WPA EAP-TTLS y WPA EAP-PEAP

24. CONFIGURACIÓN DE PARÁMETROS DEL MODO
STATION

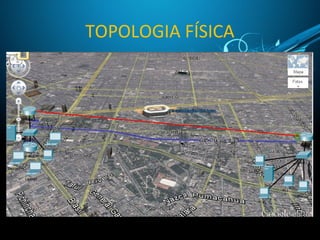

25. TOPOLOGIA FÍSICA

26. TOPOLOGIA FISICA DE LA
IMPLEMENTACIÓN
PACKET TRACER

27. TOPOLOGIA LÓGICA
