FLUJO DE CARGA
LOAD FLOW
DIMENSIONAMIENTO DE
CABLES
IEC 60364-5-52

2
Dimensionamiento de Cables
 BS 7671
 ICEA P-54-440
 IEEE 399
 NEC
 IEC 60364-5-52

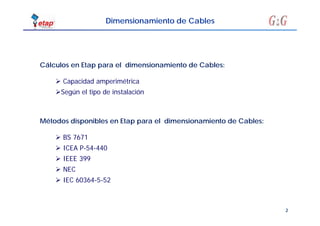

Métodos disponibles en Etap para el dimensionamiento de Cables:
 Capacidad amperimétrica
Según el tipo de instalación
Cálculos en Etap para el dimensionamiento de Cables:

3
Intensidad de Carga
para dimensionado
Loading Capacity Sizing
Norma aplicable
Intensidad Admisible
Parámetros
de cálculo
Resultados

4

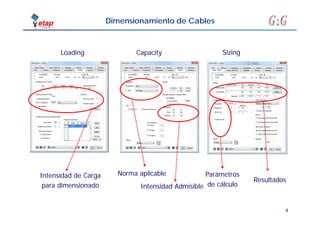

Intensidad de Carga
para dimensionado
Loading Capacity Sizing
Norma aplicable
Intensidad Admisible
Parámetros
de cálculo
Resultados

5

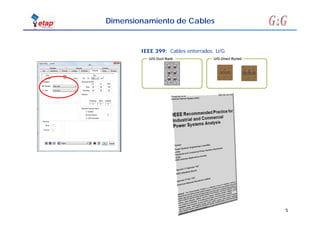

IEEE 399: Cables enterrados. U/G

6

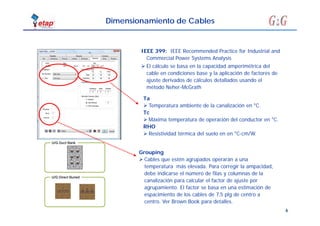

IEEE 399: IEEE Recommended Practice for Industrial and
Commercial Power Systems Analysis
 El cálculo se basa en la capacidad amperimétrica del
cable en condiciones base y la aplicación de factores de
ajuste derivados de cálculos detallados usando el
método Neher-McGrath
Grouping
 Cables que estén agrupados operarán a una
temperatura más elevada. Para corregir la ampacidad,
debe indicarse el número de filas y columnas de la
canalización para calcular el factor de ajuste por
agrupamiento. El factor se basa en una estimación de
espacimiento de los cables de 7,5 plg de centro a
centro. Ver Brown Book para detalles.
Ta
 Temperatura ambiente de la canalización en °C.
Tc
 Máxima temperatura de operación del conductor en °C.
RHO
 Resistividad térmica del suelo en en °C-cm/W.

7

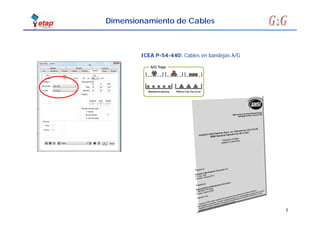

ICEA P-54-440: Cables en bandejas A/G

8

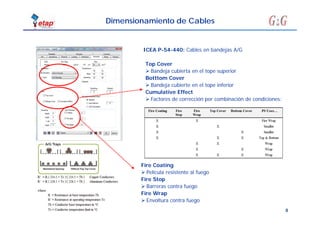

Fire Coating
 Película resistente al fuego
Fire Stop
 Barreras contra fuego
Fire Wrap
 Envoltura contra fuego
Top Cover
 Bandeja cubierta en el tope superior
Botttom Cover
 Bandeja cubierte en el tope inferior
Cumulative Effect
 Factores de corrección por combinación de condiciones:

9
cable en condiciones base y la aplicación de factores de
ajuste derivados de condiciones de instalación de la
bandeja (tamaño, % ocupación)
Grouping
 Para corregir la ampacidad, deben indicarse la
dimensiones de la bandeja y % de ocupación (%
sección transversal de la bandeja ocupada por los
cables) para calcular el factor de ajuste por
agrupamiento.
Ta
 Temperatura ambiente de la canalización en °C.
Tc
 Máxima temperatura de operación del conductor en °C.
Fire Protection
 Para corregir la ampacidad, deben seleccionarse de la
librería los materiales de protección al fuego. Cada
material y configuración tiene asociado un factor de
ajuste ACF (ampacity correction factor).

10

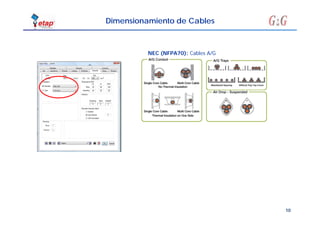

NEC (NFPA70): Cables A/G

11

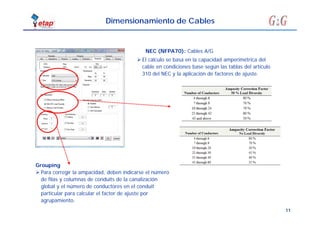

Grouping
 Para corregir la ampacidad, deben indicarse el número
de filas y columnas de conduits de la canalización
global y el número de conductores en el conduit
particular para calcular el factor de ajuste por
agrupamiento.
NEC (NFPA70): Cables A/G
cable en condiciones base según las tablas del artículo
310 del NEC y la aplicación de factores de ajuste.

12

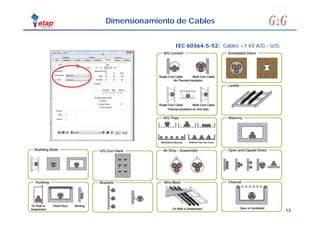

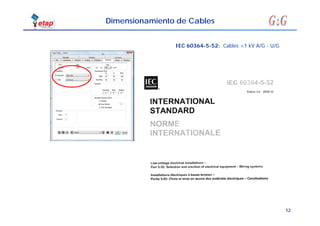

IEC 60364-5-52: Cables <1 kV A/G - U/G

13
IEC 60364-5-52: Cables <1 kV A/G - U/G

14

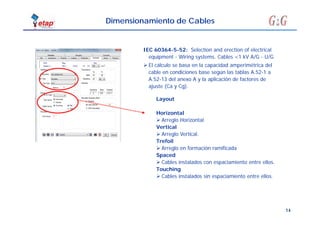

cable en condiciones base según las tablas A.52-1 a
A.52-13 del anexo A y la aplicación de factores de
ajuste (Ca y Cg).
IEC 60364-5-52: Selection and erection of electrical
equipment - Wiring systems. Cables <1 kV A/G - U/G
Layout
Horizontal
 Arreglo Horizontal.
Vertical
 Arreglo Vertical.
Trefoil
 Arreglo en formación ramificada
Spaced
 Cables instalados con espaciamiento entre ellos.
Touching
 Cables instalados sin espaciamiento entre ellos.

15

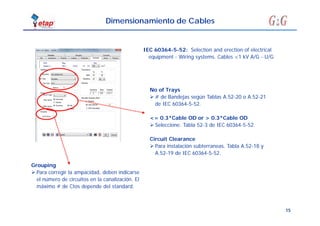

Grouping
 Para corregir la ampacidad, deben indicarse
el número de circuitos en la canalización. El
máximo # de Ctos depende del standard.
IEC 60364-5-52: Selection and erection of electrical
equipment - Wiring systems. Cables <1 kV A/G - U/G
No of Trays
 # de Bandejas según Tablas A.52-20 o A.52-21
de IEC 60364-5-52.
<= 0.3*Cable OD or > 0.3*Cable OD
 Seleccione. Tabla 52-3 de IEC 60364-5-52.
Circuit Clearance
 Para instalación subterraneas. Tabla A.52-18 y
A.52-19 de IEC 60364-5-52.

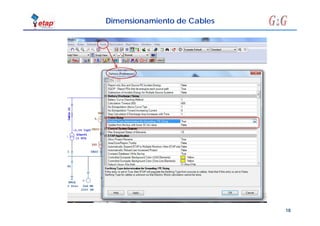

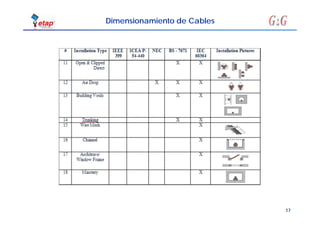

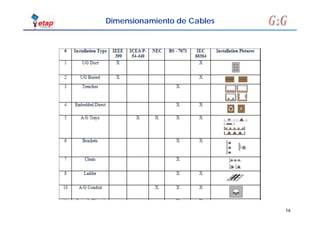

19

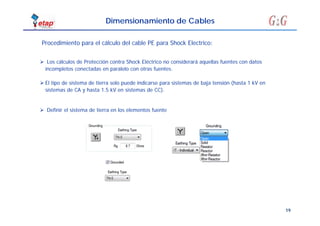

Procedimiento para el cálculo del cable PE para Shock Electrico:
 Definir el sistema de tierra en los elementos fuente
 Los cálculos de Protección contra Shock Eléctrico no considerará aquellas fuentes con datos
incompletos conectadas en paralelo con otras fuentes.
 El tipo de sistema de tierra solo puede indicarse para sistemas de baja tensión (hasta 1 kV en
sistemas de CA y hasta 1.5 kV en sistemas de CC).

20

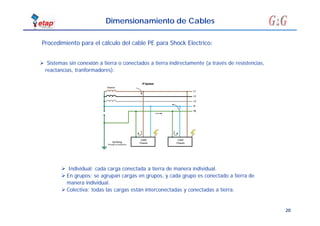

 Sistemas sin conexión a tierra o conectados a tierra indirectamente (a través de resistencias,
reactancias, tranformadores):
 Individual: cada carga conectada a tierra de manera individual.
 En grupos: se agrupan cargas en grupos, y cada grupo es conectado a tierra de
manera individual.
 Colectiva: todas las cargas están interconectadas y conectadas a tierra.

21

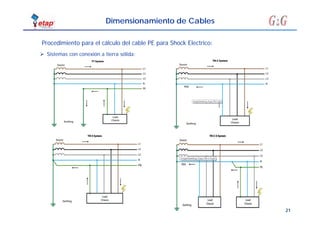

 Sistemas con conexión a tierra sólida:

22

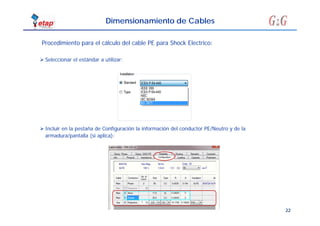

 Seleccionar el estándar a utilizar:
 Incluir en la pestaña de Configuración la información del conductor PE/Neutro y de la
armadura/pantalla (si aplica):

23
 Incluir la información de cortocircuito y de los dispositivos de protección:

24

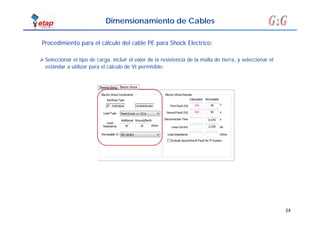

 Seleccionar el tipo de carga, incluir el valor de la resistencia de la malla de tierra, y seleccionar el
estándar a utilizar para el cálculo de Vt permisible:

25

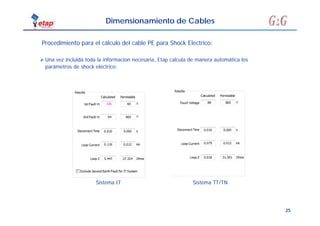

 Una vez incluida toda la informacion necesaria, Etap calcula de manera automática los
parámetros de shock eléctrico:
Sistema IT Sistema TT/TN

26

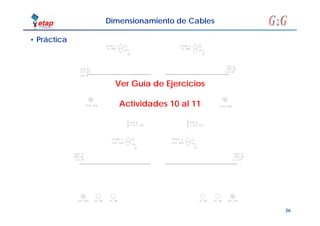

• Práctica
Ver Guía de Ejercicios
Actividades 10 al 11
