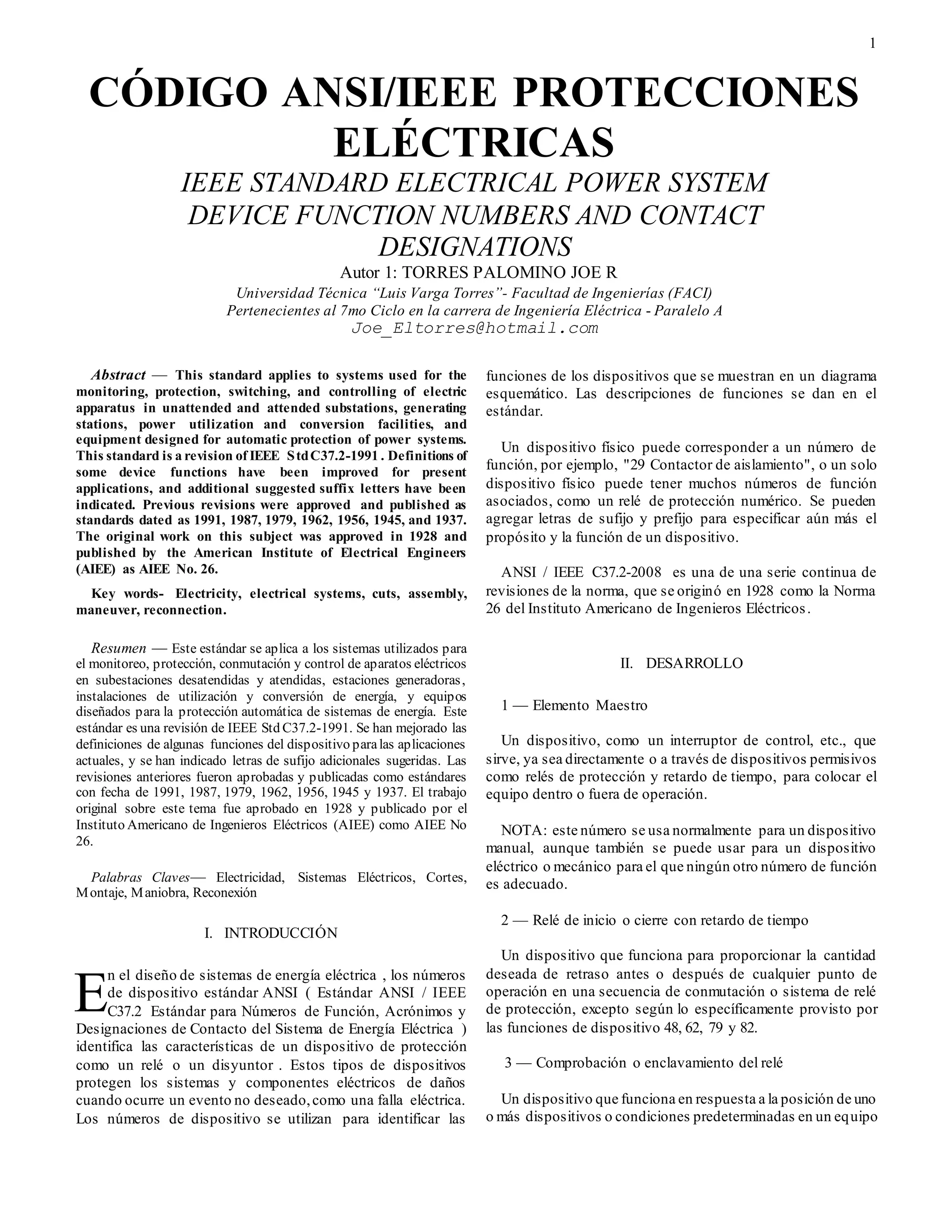

CÓDIGO ANSI-IEE PROTECCIONES ELÉCTRICAS
1. 1
Abstract — This standard applies to systems used for the
monitoring, protection, switching, and controlling of electric
apparatus in unattended and attended substations, generating
stations, power utilization and conversion facilities, and
equipment designed for automatic protection of power systems.
This standard is a revision of IEEE StdC37.2-1991 . Definitions of
some device functions have been improved for present
applications, and additional suggested suffix letters have been
indicated. Previous revisions were approved and published as
standards dated as 1991, 1987, 1979, 1962, 1956, 1945, and 1937.
The original work on this subject was approved in 1928 and
published by the American Institute of Electrical Engineers
(AIEE) as AIEE No. 26.
Key words- Electricity, electrical systems, cuts, assembly,
maneuver, reconnection.
Resumen — Este estándar se aplica a los sistemas utilizados para
el monitoreo, protección, conmutación y control de aparatos eléctricos
en subestaciones desatendidas y atendidas, estaciones generadoras,
instalaciones de utilización y conversión de energía, y equipos
diseñados para la protección automática de sistemas de energía. Este
estándar es una revisión de IEEE Std C37.2-1991. Se han mejorado las
definiciones de algunas funciones del dispositivo paralas aplicaciones
actuales, y se han indicado letras de sufijo adicionales sugeridas. Las
revisiones anteriores fueron aprobadas y publicadas como estándares
con fecha de 1991, 1987, 1979, 1962, 1956, 1945 y 1937. El trabajo
original sobre este tema fue aprobado en 1928 y publicado por el
Instituto Americano de Ingenieros Eléctricos (AIEE) como AIEE No
26.
Palabras Claves— Electricidad, Sistemas Eléctricos, Cortes,
Montaje, Maniobra, Reconexión
I. INTRODUCCIÓN
n el diseño de sistemas de energía eléctrica , los números
de dispositivo estándar ANSI ( Estándar ANSI / IEEE
C37.2 Estándar para Números de Función, Acrónimos y
Designaciones de Contacto del Sistema de Energía Eléctrica )
identifica las características de un dispositivo de protección
como un relé o un disyuntor . Estos tipos de dispositivos
protegen los sistemas y componentes eléctricos de daños
cuando ocurre un evento no deseado,como una falla eléctrica.
Los números de dispositivo se utilizan para identificar las
funciones de los dispositivos que se muestran en un diagrama
esquemático. Las descripciones de funciones se dan en el
estándar.
Un dispositivo físico puede corresponder a un número de
función, por ejemplo, "29 Contactor de aislamiento", o un solo
dispositivo físico puede tener muchos números de función
asociados, como un relé de protección numérico. Se pueden
agregar letras de sufijo y prefijo para especificar aún más el
propósito y la función de un dispositivo.
ANSI / IEEE C37.2-2008 es una de una serie continua de
revisiones de la norma, que se originó en 1928 como la Norma
26 del Instituto Americano de Ingenieros Eléctricos.
II. DESARROLLO
1 — Elemento Maestro
Un dispositivo, como un interruptor de control, etc., que
sirve, ya sea directamente o a través de dispositivos permisivos
como relés de protección y retardo de tiempo, para colocar el
equipo dentro o fuera de operación.
NOTA: este número se usa normalmente para un dispositivo
manual, aunque también se puede usar para un dispositivo
eléctrico o mecánico para el que ningún otro número de función
es adecuado.
2 — Relé de inicio o cierre con retardo de tiempo
Un dispositivo que funciona para proporcionar la cantidad
deseada de retraso antes o después de cualquier punto de
operación en una secuencia de conmutación o sistema de relé
de protección, excepto según lo específicamente provisto por
las funciones de dispositivo 48, 62, 79 y 82.
3 — Comprobación o enclavamiento del relé
Un dispositivo que funciona en respuesta a la posición de uno
o más dispositivos o condiciones predeterminadas en un equipo
CÓDIGO ANSI/IEEE PROTECCIONES
ELÉCTRICAS
IEEE STANDARD ELECTRICAL POWER SYSTEM
DEVICE FUNCTION NUMBERS AND CONTACT
DESIGNATIONS
Autor 1: TORRES PALOMINO JOE R
Universidad Técnica “Luis Varga Torres”- Facultad de Ingenierías (FACI)
Pertenecientes al 7mo Ciclo en la carrera de Ingeniería Eléctrica - Paralelo A
Joe_Eltorres@hotmail.com
E
2. 2
o circuito, para permitir que una secuencia de operación
continúe, se detenga o para verificar la posición de estos
dispositivos o condiciones para cualquier propósito.
4 — Contactor Maestro
Un dispositivo, generalmente controlado por la función del
dispositivo l o el equivalente y los dispositivos permisivos y
protectores requeridos, que sirve para hacer y romper los
circuitos de control necesarios para poner el equipo en
funcionamiento en las condiciones deseadas y sacarlo de la
operación en condiciones anormales.
5 — Dispositivo de Parada
Un dispositivo de control utilizado principalmente para
apagar el equipo y mantenerlo fuera de operación. (Este
dispositivo puede activarse manual o eléctricamente, pero
excluye la función de bloqueo eléctrico [consulte la función 86
del dispositivo] en condiciones anormales).
6 — Disyuntor de Arranque
Un dispositivo cuya función principal es conectar una
máquina a su fuente de voltaje de arranque.
7 — Relé de tasa de Cambio
Un dispositivo que funciona cuando la tasa de cambio de la
cantidad medida excede un valor umbral, excepto según lo
definido por el dispositivo 63 (ver 3.1.63).
8 — Control del dispositivo de desconexión de alimentación
Un dispositivo,como un interruptor de cuchilla, un disyuntor
o un bloque de fusibles extraíble, utilizado con el fin de
conectar y desconectar la fuente de alimentación de control
hacia y desde el bus o equipo de control.
NOTA - Se considera que la potencia de control incluye
potencia auxiliar que suministra aparatos tales como motores
pequeños y calentadores.
9 — Dispositivo de Inversión
Un dispositivo que se utiliza para invertir un campo de
máquina o para realizar cualquier otra función de inversión.
10 — Interruptor de secuencia de 10 unidades
Un dispositivo que se usa para cambiar la secuencia en la que
las unidades pueden colocarse dentro y fuera de servicio en
equipos de unidades múltiples.
11 — Dispositivo Multifunción
Un dispositivo que realiza tres o más funciones
comparativamente importantes que solo podrían designarse
combinando varios números de funciones del dispositivo.
Todas las funciones realizadas por el dispositivo 11 se definirán
en la leyenda del dibujo, la lista de definición de funciones del
dispositivo o el registro de configuración del relé. Ver Anexo
B para más discusión y ejemplos.
NOTA - Si el dispositivo solo realiza dos funciones
relativamente importantes, se prefiere utilizar ambos números
de función, como se describe en 3.6.
12 — Dispositivo de sobre Velocidad
Un dispositivo, generalmente conectado directamente, que
funciona con sobre velocidad de la máquina.
13 — Dispositivo de velocidad síncrona
Un dispositivo como un interruptor de velocidad centrífuga,
un relé de frecuencia de deslizamiento, un relé de voltaje, un
relé de baja corriente o cualquier otro tipo de dispositivo que
funcione aproximadamente a la velocidad síncrona de una
máquina.
14 — Dispositivo de baja velocidad
Un dispositivo que funciona cuando la velocidad de una
máquina cae por debajo de un valor predeterminado.
15 — Dispositivo de coincidencia de velocidad o frecuencia
Un dispositivo que funciona para igualar y mantener la
velocidad o frecuencia de una máquina o un sistema igual o
aproximadamente igual a la de otra máquina, fuente o sistema.
16 — No utilizado
Reservado para futuras aplicaciones.
17 — Interruptor de derivación o descarga
Un dispositivo que sirve para abrir o cerrar un circuito de
derivación alrededor de cualquier pieza de aparato (excepto una
resistencia), como un campo de máquina, una armadura de
máquina, un condensador o un reactor.
NOTA - Esto excluye los dispositivos que realizan las
operaciones de derivación que pueden ser necesarias en el
proceso de arranque de una máquina con los dispositivos 6 o 42
(o su equivalente) y también excluye la función del dispositivo
73 que sirve para el cambio de resistencias.
18 — Dispositivo de aceleración o desaceleración
Un dispositivo que se usa para cerrar o provocar el cierre de
circuitos que se usan para aumentar o disminuir la velocidad de
una máquina.

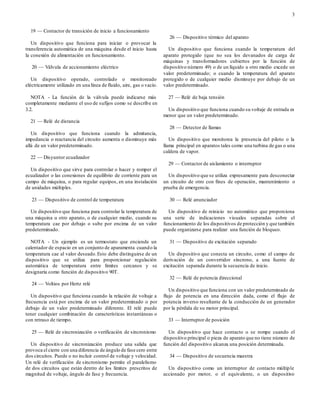

3. 3
19 — Contactor de transición de inicio a funcionamiento
Un dispositivo que funciona para iniciar o provocar la
transferencia automática de una máquina desde el inicio hasta
la conexión de alimentación en funcionamiento.
20 — Válvula de accionamiento eléctrico
Un dispositivo operado, controlado o monitoreado
eléctricamente utilizado en una línea de fluido, aire, gas o vacío.
NOTA - La función de la válvula puede indicarse más
completamente mediante el uso de sufijos como se describe en
3.2.
21 — Relé de distancia
Un dispositivo que funciona cuando la admitancia,
impedancia o reactancia del circuito aumenta o disminuye más
allá de un valor predeterminado.
22 — Disyuntor ecualizador
Un dispositivo que sirve para controlar o hacer y romper el
ecualizador o las conexiones de equilibrio de corriente para un
campo de máquina, o para regular equipos, en una instalación
de unidades múltiples.
23 — Dispositivo de control de temperatura
Un dispositivo que funciona para controlar la temperatura de
una máquina u otro aparato, o de cualquier medio, cuando su
temperatura cae por debajo o sube por encima de un valor
predeterminado.
NOTA - Un ejemplo es un termostato que enciende un
calentador de espacio en un conjunto de aparamenta cuando la
temperatura cae al valor deseado.Esto debe distinguirse de un
dispositivo que se utiliza para proporcionar regulación
automática de temperatura entre límites cercanos y se
designaría como función de dispositivo 90T.
24 — Voltios por Hertz relé
Un dispositivo que funciona cuando la relación de voltaje a
frecuencia está por encima de un valor predeterminado o por
debajo de un valor predeterminado diferente. El relé puede
tener cualquier combinación de características instantáneas o
con retraso de tiempo.
25 — Relé de sincronización o verificación de sincronismo
Un dispositivo de sincronización produce una salida que
provoca el cierre con una diferencia de ángulo de fase cero entre
dos circuitos. Puede o no incluir control de voltaje y velocidad.
Un relé de verificación de sincronismo permite el paralelismo
de dos circuitos que están dentro de los límites prescritos de
magnitud de voltaje, ángulo de fase y frecuencia.
26 — Dispositivo térmico del aparato
Un dispositivo que funciona cuando la temperatura del
aparato protegido (que no sea los devanados de carga de
máquinas y transformadores cubiertos por la función de
dispositivo número 49) o de un líquido u otro medio excede un
valor predeterminado; o cuando la temperatura del aparato
protegido o de cualquier medio disminuye por debajo de un
valor predeterminado.
27 — Relé de baja tensión
Un dispositivo que funciona cuando su voltaje de entrada es
menor que un valor predeterminado.
28 — Detector de llamas
Un dispositivo que monitorea la presencia del piloto o la
llama principal en aparatos tales como una turbina de gas o una
caldera de vapor.
29 — Contactor de aislamiento o interruptor
Un dispositivo que se utiliza expresamente para desconectar
un circuito de otro con fines de operación, mantenimiento o
prueba de emergencia.
30 — Relé anunciador
Un dispositivo de reinicio no automático que proporciona
una serie de indicaciones visuales separadas sobre el
funcionamiento de los dispositivos de protección y que también
puede organizarse para realizar una función de bloqueo.
31 — Dispositivo de excitación separado
Un dispositivo que conecta un circuito, como el campo de
derivación de un convertidor síncrono, a una fuente de
excitación separada durante la secuencia de inicio.
32 — Relé de potencia direccional
Un dispositivo que funciona con un valor predeterminado de
flujo de potencia en una dirección dada, como el flujo de
potencia inverso resultante de la conducción de un generador
por la pérdida de su motor principal.
33 — Interruptor de posición
Un dispositivo que hace contacto o se rompe cuando el
dispositivo principal o pieza de aparato que no tiene número de
función del dispositivo alcanza una posición determinada.
34 — Dispositivo de secuencia maestra
Un dispositivo como un interruptor de contacto múltiple
accionado por motor, o el equivalente, o un dispositivo

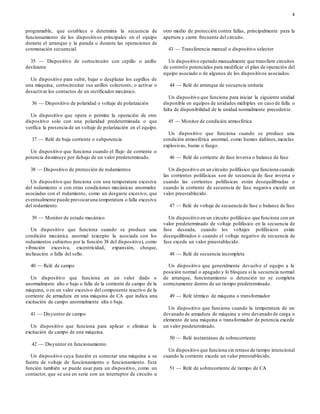

4. 4
programable, que establece o determina la secuencia de
funcionamiento de los dispositivos principales en el equipo
durante el arranque y la parada o durante las operaciones de
conmutación secuencial.
35 — Dispositivo de cortocircuito con cepillo o anillo
deslizante
Un dispositivo para subir, bajar o desplazar los cepillos de
una máquina; cortocircuitar sus anillos colectores; o activar o
desactivar los contactos de un rectificador mecánico.
36 — Dispositivo de polaridad o voltaje de polarización
Un dispositivo que opera o permite la operación de otro
dispositivo solo con una polaridad predeterminada o que
verifica la presencia de un voltaje de polarización en el equipo.
37 — Relé de baja corriente o subpotencia
Un dispositivo que funciona cuando el flujo de corriente o
potencia disminuye por debajo de un valor predeterminado.
38 — Dispositivo de protección de rodamientos
Un dispositivo que funciona con una temperatura excesiva
del rodamiento o con otras condiciones mecánicas anormales
asociadas con el rodamiento, como un desgaste excesivo, que
eventualmente puede provocaruna temperatura o falla excesiva
del rodamiento.
39 — Monitor de estado mecánico
Un dispositivo que funciona cuando se produce una
condición mecánica anormal (excepto la asociada con los
rodamientos cubiertos por la función 38 del dispositivo), como
vibración excesiva, excentricidad, expansión, choque,
inclinación o falla del sello.
40 — Relé de campo
Un dispositivo que funciona en un valor dado o
anormalmente alto o bajo o falla de la corriente de campo de la
máquina, o en un valor excesivo del componente reactivo de la
corriente de armadura en una máquina de CA que indica una
excitación de campo anormalmente alta o baja.
41 — Disyuntor de campo
Un dispositivo que funciona para aplicar o eliminar la
excitación de campo de una máquina.
42 — Disyuntor en funcionamiento
Un dispositivo cuya función es conectar una máquina a su
fuente de voltaje de funcionamiento o funcionamiento. Esta
función también se puede usar para un dispositivo, como un
contactor, que se usa en serie con un interruptor de circuito u
otro medio de protección contra fallas, principalmente para la
apertura y cierre frecuente del circuito.
43 — Transferencia manual o dispositivo selector
Un dispositivo operado manualmente que transfiere circuitos
de controlo potenciales para modificar el plan de operación del
equipo asociado o de algunos de los dispositivos asociados.
44 — Relé de arranque de secuencia unitaria
Un dispositivo que funciona para iniciar la siguiente unidad
disponible en equipos de unidades múltiples en caso de falla o
falta de disponibilidad de la unidad normalmente precedente.
45 — Monitor de condición atmosférica
Un dispositivo que funciona cuando se produce una
condición atmosférica anormal, como humos dañinos,mezclas
explosivas, humo o fuego.
46 — Relé de corriente de fase inversa o balance de fase
Un dispositivo en un circuito polifásico que funciona cuando
las corrientes polifásicas son de secuencia de fase inversa o
cuando las corrientes polifásicas están desequilibradas o
cuando la corriente de secuencia de fase negativa excede un
valor preestablecido.
47 — Relé de voltaje de secuencia de fase o balance de fase
Un dispositivo en un circuito polifásico que funciona con un
valor predeterminado de voltaje polifásico en la secuencia de
fase deseada, cuando los voltajes polifásicos están
desequilibrados o cuando el voltaje negativo de secuencia de
fase excede un valor preestablecido.
48 — Relé de secuencia incompleta
Un dispositivo que generalmente devuelve el equipo a la
posición normal o apagado y lo bloquea si la secuencia normal
de arranque, funcionamiento o detención no se completa
correctamente dentro de un tiempo predeterminado.
49 — Relé térmico de máquina o transformador
Un dispositivo que funciona cuando la temperatura de un
devanado de armadura de máquina u otro devanado de carga o
elemento de una máquina o transformador de potencia excede
un valor predeterminado.
50 — Relé instantáneo de sobrecorriente
Un dispositivo que funciona sin retraso de tiempo intencional
cuando la corriente excede un valor preestablecido.
51 — Relé de sobrecorriente de tiempo de CA

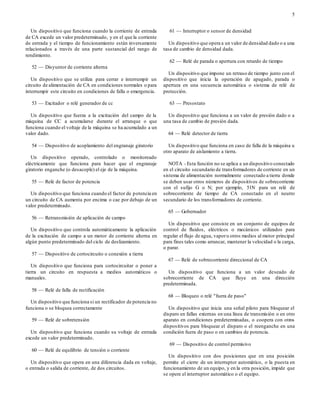

5. 5
Un dispositivo que funciona cuando la corriente de entrada
de CA excede un valor predeterminado, y en el que la corriente
de entrada y el tiempo de funcionamiento están inversamente
relacionados a través de una parte sustancial del rango de
rendimiento.
52 — Disyuntor de corriente alterna
Un dispositivo que se utiliza para cerrar e interrumpir un
circuito de alimentación de CA en condiciones normales o para
interrumpir este circuito en condiciones de falla o emergencia.
53 — Excitador o relé generador de cc
Un dispositivo que fuerza a la excitación del campo de la
máquina de CC a acumularse durante el arranque o que
funciona cuando el voltaje de la máquina se ha acumulado a un
valor dado.
54 — Dispositivo de acoplamiento del engranaje giratorio
Un dispositivo operado, controlado o monitoreado
eléctricamente que funciona para hacer que el engranaje
giratorio enganche (o desacople) el eje de la máquina.
55 — Relé de factor de potencia
Un dispositivo que funciona cuando el factor de potencia en
un circuito de CA aumenta por encima o cae por debajo de un
valor predeterminado.
56 — Retransmisión de aplicación de campo
Un dispositivo que controla automáticamente la aplicación
de la excitación de campo a un motor de corriente alterna en
algún punto predeterminado del ciclo de deslizamiento.
57 — Dispositivo de cortocircuito o conexión a tierra
Un dispositivo que funciona para cortocircuitar o poner a
tierra un circuito en respuesta a medios automáticos o
manuales.
58 — Relé de falla de rectificación
Un dispositivo que funciona si un rectificador de potencia no
funciona o se bloquea correctamente
59 — Relé de sobretensión
Un dispositivo que funciona cuando su voltaje de entrada
excede un valor predeterminado.
60 — Relé de equilibrio de tensión o corriente
Un dispositivo que opera en una diferencia dada en voltaje,
o entrada o salida de corriente, de dos circuitos.
61 — Interruptor o sensor de densidad
Un dispositivo que opera a un valor de densidad dado o a una
tasa de cambio de densidad dada.
62 — Relé de parada o apertura con retardo de tiempo
Un dispositivo que impone un retraso de tiempo junto con el
dispositivo que inicia la operación de apagado, parada o
apertura en una secuencia automática o sistema de relé de
protección.
63 — Presostato
Un dispositivo que funciona a un valor de presión dado o a
una tasa de cambio de presión dada.
64 — Relé detector de tierra
Un dispositivo que funciona en caso de falla de la máquina u
otro aparato de aislamiento a tierra.
NOTA - Esta función no se aplica a un dispositivo conectado
en el circuito secundario de transformadores de corriente en un
sistema de alimentación normalmente conectado a tierra donde
se deben usar otros números de dispositivos de sobrecorriente
con el sufijo G o N; por ejemplo, 51N para un relé de
sobrecorriente de tiempo de CA conectado en el neutro
secundario de los transformadores de corriente.
65 — Gobernador
Un dispositivo que consiste en un conjunto de equipos de
control de fluidos, eléctricos o mecánicos utilizados para
regular el flujo de agua, vaporu otros medios al motor principal
para fines tales como arrancar, mantener la velocidad o la carga,
o parar.
67 — Relé de sobrecorriente direccional de CA
Un dispositivo que funciona a un valor deseado de
sobrecorriente de CA que fluye en una dirección
predeterminada.
68 — Bloqueo o relé "fuera de paso"
Un dispositivo que inicia una señal piloto para bloquear el
disparo en fallas externas en una línea de transmisión o en otro
aparato en condiciones predeterminadas, o coopera con otros
dispositivos para bloquear el disparo o el reenganche en una
condición fuera de paso o en cambios de potencia.
69 — Dispositivo de control permisivo
Un dispositivo con dos posiciones que en una posición
permite el cierre de un interruptor automático, o la puesta en
funcionamiento de un equipo, y en la otra posición, impide que
se opere el interruptor automático o el equipo.

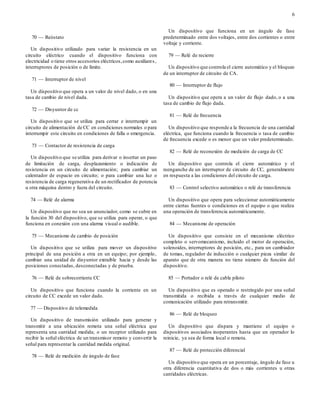

6. 6
70 — Reóstato
Un dispositivo utilizado para variar la resistencia en un
circuito eléctrico cuando el dispositivo funciona con
electricidad o tiene otros accesorios eléctricos,como auxiliares,
interruptores de posición o de límite.
71 — Interruptor de nivel
Un dispositivo que opera a un valor de nivel dado, o en una
tasa de cambio de nivel dada.
72 — Disyuntor de cc
Un dispositivo que se utiliza para cerrar e interrumpir un
circuito de alimentación de CC en condiciones normales o para
interrumpir este circuito en condiciones de falla o emergencia.
73 — Contactor de resistencia de carga
Un dispositivo que se utiliza para derivar o insertar un paso
de limitación de carga, desplazamiento o indicación de
resistencia en un circuito de alimentación; para cambiar un
calentador de espacio en circuito; o para cambiar una luz o
resistencia de carga regenerativa de un rectificador de potencia
u otra máquina dentro y fuera del circuito.
74 — Relé de alarma
Un dispositivo que no sea un anunciador, como se cubre en
la función 30 del dispositivo, que se utiliza para operar, o que
funciona en conexión con una alarma visual o audible.
75 — Mecanismo de cambio de posición
Un dispositivo que se utiliza para mover un dispositivo
principal de una posición a otra en un equipo; por ejemplo,
cambiar una unidad de disyuntor extraíble hacia y desde las
posiciones conectadas, desconectadas y de prueba.
76 — Relé de sobrecorriente CC
Un dispositivo que funciona cuando la corriente en un
circuito de CC excede un valor dado.
77 — Dispositivo de telemedida
Un dispositivo de transmisión utilizado para generar y
transmitir a una ubicación remota una señal eléctrica que
representa una cantidad medida; o un receptor utilizado para
recibir la señal eléctrica de un transmisor remoto y convertir la
señal para representar la cantidad medida original.
78 — Relé de medición de ángulo de fase
Un dispositivo que funciona en un ángulo de fase
predeterminado entre dos voltajes, entre dos corrientes o entre
voltaje y corriente.
79 — Relé de recierre
Un dispositivo que controla el cierre automático y el bloqueo
de un interruptor de circuito de CA.
80 — Interruptor de flujo
Un dispositivo que opera a un valor de flujo dado, o a una
tasa de cambio de flujo dada.
81 — Relé de frecuencia
Un dispositivo que responde a la frecuencia de una cantidad
eléctrica, que funciona cuando la frecuencia o tasa de cambio
de frecuencia excede o es menor que un valor predeterminado.
82 — Relé de reconexión de medición de carga de CC
Un dispositivo que controla el cierre automático y el
reenganche de un interruptor de circuito de CC, generalmente
en respuesta a las condiciones del circuito de carga.
83 — Control selectivo automático o relé de transferencia
Un dispositivo que opera para seleccionar automáticamente
entre ciertas fuentes o condiciones en el equipo o que realiza
una operación de transferencia automáticamente.
84 — Mecanismo de operación
Un dispositivo que consiste en el mecanismo eléctrico
completo o servomecanismo, incluido el motor de operación,
solenoides, interruptores de posición, etc., para un cambiador
de tomas, regulador de inducción o cualquier pieza similar de
aparato que de otra manera no tiene número de función del
dispositivo.
85 — Portador o relé de cable piloto
Un dispositivo que es operado o restringido por una señal
transmitida o recibida a través de cualquier medio de
comunicación utilizado para retransmitir.
86 — Relé de bloqueo
Un dispositivo que dispara y mantiene el equipo o
dispositivos asociados inoperantes hasta que un operador lo
reinicie, ya sea de forma local o remota.
87 — Relé de protección diferencial
Un dispositivo que opera en un porcentaje, ángulo de fase u
otra diferencia cuantitativa de dos o más corrientes u otras
cantidades eléctricas.
7. 7
88 — Motor auxiliar o generador de motor
Un dispositivo utilizado para operar equipos auxiliares,
como bombas, sopladores, excitadores, amplificadores
magnéticos giratorios, etc.
89 — Interruptor de línea
Un dispositivo utilizado como interruptor de desconexión,
interruptor de carga o aislamiento en un circuito de
alimentación de CA o CC. (Este número de función del
dispositivo normalmente no es necesario a menos que el
interruptor funcione eléctricamente o tenga accesorios
eléctricos, como un interruptor auxiliar, un bloqueo magnético,
etc.)
90 — Dispositivo de regulación
Un dispositivo que funciona para regular una cantidad o
cantidades, tales como voltaje, corriente, potencia, velocidad,
frecuencia, temperatura y carga, a un cierto valor o entre ciertos
límites (generalmente cercanos) para máquinas, líneas de
conexión u otros aparatos.
91 — Relé direccional de voltaje
Un dispositivo que funciona cuando el voltaje a través de un
interruptor de circuito abierto o contactorexcede un valor dado
en una dirección dada.
92 — Relé direccional de tensión y potencia
Un dispositivo que permite o provoca la conexión de dos
circuitos cuando la diferencia de voltaje entre ellos excede un
valor dado en una dirección predeterminada y hace que estos
dos circuitos se desconecten entre sí cuando la potencia que
fluye entre ellos excede un valor dado en la dirección opuesta.
93 — Contactor de cambio de campo
Un dispositivo que funciona para aumentar o disminuir, en
un solo paso, el valor de la excitación de campo en una
máquina.
94 — Relé de disparo o sin disparo
Un dispositivo que funciona para disparar un disyuntor,
contactoro equipo; para permitir el disparo inmediato por otros
dispositivos; o para evitar el cierre inmediato de un interruptor
de circuito si se abriera automáticamente, aunque su circuito de
cierre se mantenga cerrado.
95–99 — se usa solo para aplicaciones específicas
Estos números de dispositivo se utilizan en instalaciones
específicas individuales si ninguna de las funciones asignadas
a los números del 1 al 94 son adecuadas.
III. RESULTADOS
La investigación es favorable tomando en cuenta la
conceptualización de los elementos investigados,contamos con
claras referencias sobre las definiciones de los elementos
previamente investigados y presentados a modo de articulo
científico, con el fin de minimizar el esfuerzo adquisitivo que
conlleva la rigurosa investigación presentada.De forma teoría,
con cuerda con las practicas empleadas en ciclos anteriores,
pero de igual forma nos facilitaran las futuras practicas respecto
a las definiciones y argumentos de los distintos tipos,
elementos, y herramientas que se utilizan para realizar
favorablemente una Instalación Eléctrica
IV. DISCUSIÓN
Ya que en un principio no tuvimos el conocimiento previo a
los diversos módulos de los cuales tomamos cierta cantidad de
información para presentarlas en el presente artículo
científico, optamos por introducir términos legibles y fáciles de
emplear, debido que, en los libros de investigación respecto al
tema de Instalaciones Eléctricas, aparecen ciertos términos que
poco a poco nos familiarizaremos con ellos.
V. CONCLUSIONES
El estudiar la carrera de ingeniería Eléctrica, es de suma
importancia recordar y aprender varios términos, elementos,
herramientas, factores, funciones, de los diversos tipos de
instalaciones eléctricas, ya que es el fundamento y principal
prioridad, la base de nuestra carrera, la ingeniería encierra un
sinnúmero de procesos que se repetirán varias veces y esto es
sumamente importante, conocer y recordar el funcionamiento
de ciertos equipos facilitan el concepto de su empleamiento.
VI. RECOMENDACIONES
Fomentar al estudiante, la utilización de herramientas
metodológicas que le permitan solucionarproblemas referentes
a su profesión de una manera clara y precisa con fundamentos
científicos, elevando su participación en los diversos procesos
de formación como ingenieros.
Motivar a los docentes en la búsqueda de estrategias que le
permitan mejorar el proceso de enseñanza aprendizaje, en las
asignaturas que estén bajo su responsabilidad incentivando en
los estudiantes el espíritu de investigación.
VII. BIBLIOGRAFÍA
[1] F. W. G. -. J. D. McDonald, IEEE Standard Electrical
Power System Device Function Numbers and Contact
Designations,345 East 47th Street, New York, NY 10017-
8. 8

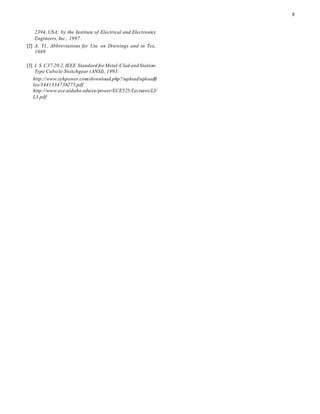

2394, USA: by the Institute of Electrical and Electronics
Engineers, Inc., 1997 .
[2] A. Y1, Abbreviations for Use on Drawings and in Tex,
1989.
[3] I. S.C37.20.2,IEEE Standard forMetal-Clad and Station-
Type Cubicle Switchgear (ANSI), 1993.
http://www.syhpower.com/download.php?/upload/uploadfi
les/3441334736275.pdf
http://www.ece.uidaho.edu/ee/power/ECE525/Lectures/L3/
L3.pdf
