- 1. Regional Distrito Capital Centro de Gestión de Mercados, Logística y Tecnologías de la Información MANTENIMIENTO DE EQUIPOS DE CÓMPUTO Teleinformática 2011
- 2. Regional Distrito Capital Fecha: Centro de Gestión de Mercados, Logística y Tecnologías de la Información MANTENIMIENTO DE EQUIPOS DE COMPUTO Sistema de Gestión de la Calidad Control del Documento Nombre Cargo Dependencia Firma Fecha Centro de Gestión de 03- Mercados, Logística y Autores Marcela Riaño Salazar Alumno septiembre- Tecnologías de la 2011 Información Marcela Riaño Salazar 227026A

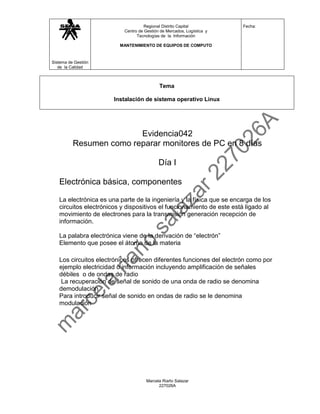

- 3. Regional Distrito Capital Fecha: Centro de Gestión de Mercados, Logística y Tecnologías de la Información MANTENIMIENTO DE EQUIPOS DE COMPUTO Sistema de Gestión de la Calidad Tema Instalación de sistema operativo Linux Evidencia042 Resumen como reparar monitores de PC en 8 días Día I Electrónica básica, componentes La electrónica es una parte de la ingeniería y la física que se encarga de los circuitos electrónicos y dispositivos el funcionamiento de este está ligado al movimiento de electrones para la transmisión generación recepción de información. La palabra electrónica viene de la derivación de “electrón” Elemento que posee el átomo de la materia Los circuitos electrónicos ofrecen diferentes funciones del electrón como por ejemplo electricidad o información incluyendo amplificación de señales débiles o de ondas de radio La recuperación de señal de sonido de una onda de radio se denomina demodulación Para introducir señal de sonido en ondas de radio se le denomina modulación Marcela Riaño Salazar 227026A
- 4. Regional Distrito Capital Fecha: Centro de Gestión de Mercados, Logística y Tecnologías de la Información MANTENIMIENTO DE EQUIPOS DE COMPUTO Sistema de Gestión de la Calidad Como también a las operaciones básicas matemáticas que se usan en los pc´s Diferencias entre electricidad y electrónica La electricidad siempre a estado enfocada a usar el electrón masivamente Las lámparas los motores, timbres, transformadores, etc. Se basan en el uso del electron El electrón es uno de los componentes básicos de la materia basta con saber el número de materia analizada así será la cantidad de electrones El átomo es la parte más pequeña que se puede tomar de la materia Las válvulas trc son consideradas el detonante de la electrónica por que controla el flujo de los electrones a esta modulación se le dio el calificativo de polarización. La válvula estaba constituida por un emisor de electrones al cual se le llamo cátodo y un receptor de electrones ánodo y una rejilla de control colocada de manera que la atravesara el flujo de electrones El movimiento de electrones se originan cuando estos deben equilibrarse y cuando se aproximan a materias que por la cantidad en su superficie es6an dispuestas unas a soltar y otras a recibir electrones esto se denomina polarización. De este modo se invento un artefacto que nos permitiera manejar a nuestro antojo la corriente eléctrica Pude que fuera entonces cuando a dicha capacidad se le denomino nueva ciencia, allí nacería la electrónica. Marcela Riaño Salazar 227026A
- 5. Regional Distrito Capital Fecha: Centro de Gestión de Mercados, Logística y Tecnologías de la Información MANTENIMIENTO DE EQUIPOS DE COMPUTO Sistema de Gestión de la Calidad Magnitudes eléctricas Las siglas para identificar la corriente continua y la alterna son AC/DC Aunque hay diferentes aparatos eléctricos y electrónicos todos tienen algo en común necesitan de energía eléctrica para alimentarse Hay dos tipos de energía eléctrica la corriente alterna (CA) o corriente continua (CC) Ejemplos de corriente alterna La luz que pasa por el barrio El enchufe de la casa Toma de salida de un transformador Ejemplos de corriente continúa Los bornes de una pila Alimentación de batería de carro Batería del celular Las magnitudes mas frecuentes para medir conceptos relacionados con corriente en pc´s o monitores son Potencia: vatios (watts) W Voltaje: voltios (volts) V Intensidad: amperios (Amper) A Resistencia: ohmio (ohm) Ω Multimetro tester o polímetro El tester nos permitirá tomar las medidas de las tenciones existentes en los componentes del monitor y su correcto funcionamiento El tester tiene unas escalas que permiten medir diferentes cosas estas escalas son: ACV: mide la tensión alterna ósea los voltios ejemplo permite medir la tensión alterna de un enchufe en el hogar de 110,120 voltios DCV: se utiliza para medir las fuentes de alimentación Marcela Riaño Salazar 227026A
- 6. Regional Distrito Capital Fecha: Centro de Gestión de Mercados, Logística y Tecnologías de la Información MANTENIMIENTO DE EQUIPOS DE COMPUTO Sistema de Gestión de la Calidad DCA: mide la intensidad de corriente en amperios Ω: mide las resistencias en ohmios, capacidad de un circuito de no perder potencia Componentes electrónicos Se dividen en 2 aéreas fundamentales pasivos y activos Los componentes pasivos: se les denomina así ya que en un circuito no generan ganancia o pérdida de potencia pero si almacenan de forma temporal energía eléctrica tales como los capacitores e inductores y de consumirla como los resistores. Componentes activos: son aquellos que si generan variación de potencia cuando entra tensión señal o pulso eléctrico que por lo general es muy pequeño Las resistencias Las resistencias son las que oponen al paso de electrones o corriente eléctrica su valor se determina por ley de ohm y la tabla de colores Los componentes de una resistencia son: Están compuestas de carbón, cementadas desde el tamaño de una uña hasta de varios vatios. Tipos de resistencias más usadas Resistencias fijas: de carbón, aglomeradas, de película metálica y bobinada Resistencias variables : de película y bobinadas Resistencias dependientes o variables: Condensadores o capasitadores: Marcela Riaño Salazar 227026A

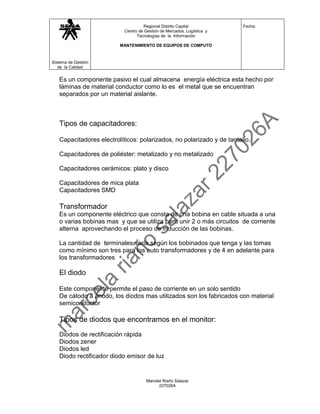

- 7. Regional Distrito Capital Fecha: Centro de Gestión de Mercados, Logística y Tecnologías de la Información MANTENIMIENTO DE EQUIPOS DE COMPUTO Sistema de Gestión de la Calidad Es un componente pasivo el cual almacena energía eléctrica esta hecho por láminas de material conductor como lo es el metal que se encuentran separados por un material aislante. Tipos de capacitadores: Capacitadores electrolíticos: polarizados, no polarizado y de tantalio. Capacitadores de poliéster: metalizado y no metalizado Capacitadores cerámicos: plato y disco Capacitadores de mica plata Capacitadores SMD Transformador Es un componente eléctrico que consta de una bobina en cable situada a una o varias bobinas mas y que se utiliza para unir 2 o más circuitos de corriente alterna aprovechando el proceso de inducción de las bobinas. La cantidad de terminales varía según los bobinados que tenga y las tomas como mínimo son tres para los auto transformadores y de 4 en adelante para los transformadores El diodo Este componente permite el paso de corriente en un solo sentido De cátodo a ánodo, los diodos mas utilizados son los fabricados con material semiconductor Tipos de diodos que encontramos en el monitor: Diodos de rectificación rápida Diodos zener Diodos led Diodo rectificador diodo emisor de luz Marcela Riaño Salazar 227026A
- 8. Regional Distrito Capital Fecha: Centro de Gestión de Mercados, Logística y Tecnologías de la Información MANTENIMIENTO DE EQUIPOS DE COMPUTO Sistema de Gestión de la Calidad Las bobinas Al pasar la corriente al pasar la bobina crea un campo magnético que se opone a los cambios bruscos de intensidad de corriente Al igual que un condensador una bobina puede utilizarse para diferenciar Entre señales rapidas y lentamente cambiantes Los fusibles Es utilizado en el monitor es el encargado de proteger el circuito de un exeso de corriente Su componente principal es un hilo conductor que se derrite a sierta temperatura Si la corriente del circuito excede un valer predeterminado el metal del fusible se derrite se rompe y abre el circuito. El relé Es un aparato electromagnético capaz de accionar uno o varios interruptores cuando es accionado por una corriente eléctrica En algunos monitores el relé esta activando y desactivando el ptc de la bobina des magnetizadora Transistores Se componen de semiconductores con materiales como germanio y silicio dopados es decir se les incrustaron pequeñas cantidades de materias extrañas de manera que se produce un exceso o carencia de electrones libres Circuitos integrados Estos se denominan monolíticos por estar fabricados en un único cristal de silicio los circuitos integrados utilizan menos espacio y potencia y su fabricación es mas barata. Marcela Riaño Salazar 227026A

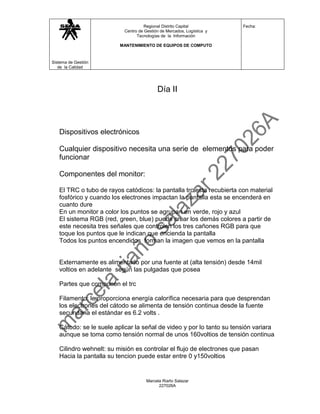

- 9. Regional Distrito Capital Fecha: Centro de Gestión de Mercados, Logística y Tecnologías de la Información MANTENIMIENTO DE EQUIPOS DE COMPUTO Sistema de Gestión de la Calidad Día II Dispositivos electrónicos Cualquier dispositivo necesita una serie de elementos para poder funcionar Componentes del monitor: El TRC o tubo de rayos catódicos: la pantalla trc esta recubierta con material fosfórico y cuando los electrones impactan la pantalla esta se encenderá en cuanto dure En un monitor a color los puntos se agrupan en verde, rojo y azul El sistema RGB (red, green, blue) puede crear los demás colores a partir de este necesita tres señales que controlen los tres cañones RGB para que toque los puntos que le indican que encienda la pantalla Todos los puntos encendidos forman la imagen que vemos en la pantalla Externamente es alimentado por una fuente at (alta tensión) desde 14mil voltios en adelante según las pulgadas que posea Partes que componen el trc Filamento: le proporciona energía calorífica necesaria para que desprendan los electrones del cátodo se alimenta de tensión continua desde la fuente secundaria el estándar es 6.2 volts . Cátodo: se le suele aplicar la señal de video y por lo tanto su tensión variara aunque se toma como tensión normal de unos 160voltios de tensión continua Cilindro wehnelt: su misión es controlar el flujo de electrones que pasan Hacia la pantalla su tencion puede estar entre 0 y150voltios Marcela Riaño Salazar 227026A
- 10. Regional Distrito Capital Fecha: Centro de Gestión de Mercados, Logística y Tecnologías de la Información MANTENIMIENTO DE EQUIPOS DE COMPUTO Sistema de Gestión de la Calidad Primer ánodo acelerador: su tensión respecto a la masa es de 200 voltios y su misión es dar a los electrones gran velocidad. Segundo ánodo acelerador: se le aplican 18 Kv ósea 180000 voltios este acelera muchísimo más los electrones Ánodo de enfoque: su tensión está entre 0 a 400vatios Tercer ánodo acelerador: se le aplica una tensión de 18 kv encargándose de la aceleración final del haz Pantalla del tubo de imagen: sobre la que se va a incidir el haz de electrones que al chocar con ella producirá un punto luminoso Día III Herramientas Herramientas: Destornilladores planos (pequeño, mediano, grande) Destornilladores de estrella Soldador de estaño Desoldador o estractor de estaño Cinta desoldante Tester digital Una lámpara en serie Cepillos de limpieza Calibradores Instrumentos de medida : Tester digital: Dispone de una pantalla LCD con indicación numérica de los valores que se medirán Tester analógico: Marcela Riaño Salazar 227026A

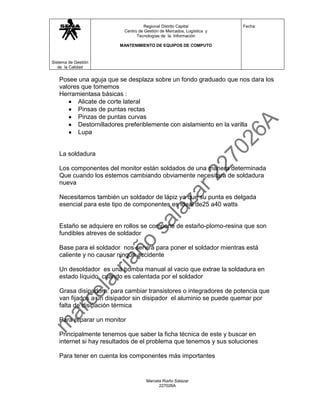

- 11. Regional Distrito Capital Fecha: Centro de Gestión de Mercados, Logística y Tecnologías de la Información MANTENIMIENTO DE EQUIPOS DE COMPUTO Sistema de Gestión de la Calidad Posee una aguja que se desplaza sobre un fondo graduado que nos dara los valores que tomemos Herramientasa básicas : Alicate de corte lateral Pinsas de puntas rectas Pinzas de puntas curvas Destornilladores preferiblemente con aislamiento en la varilla Lupa La soldadura Los componentes del monitor están soldados de una manera determinada Que cuando los estemos cambiando obviamente necesitara de soldadura nueva Necesitamos también un soldador de lápiz ya que su punta es delgada esencial para este tipo de componentes es ideal de25 a40 watts Estaño se adquiere en rollos se compone de estaño-plomo-resina que son fundibles atreves de soldador Base para el soldador nos servirá para poner el soldador mientras está caliente y no causar ningún accidente Un desoldador es una bomba manual al vacio que extrae la soldadura en estado líquido cuando es calentada por el soldador Grasa disipadora: para cambiar transistores o integradores de potencia que van fijados a un disipador sin disipador el aluminio se puede quemar por falta de disipación térmica Para reparar un monitor Principalmente tenemos que saber la ficha técnica de este y buscar en internet si hay resultados de el problema que tenemos y sus soluciones Para tener en cuenta los componentes más importantes Marcela Riaño Salazar 227026A
- 12. Regional Distrito Capital Fecha: Centro de Gestión de Mercados, Logística y Tecnologías de la Información MANTENIMIENTO DE EQUIPOS DE COMPUTO Sistema de Gestión de la Calidad Electrónicos: Diodos, resistencias, capacitadores, inductores, transformadores, interruptores etc. Los accesorios: Cables, conectores, micas, aislantes, pasta térmica, fundente, etc. Las herramientas: Destornilladores estrella y pala Lupas, bisturí, soldador, estaño, tester, polímetro, extractor, etc. Instrumentos de medición: Osciloscopio, multimetro, vatímetro, frecuencímetro, etc. Instrumental: Generador de video, de sonido, señales, fuente de alimentación, etc. Día IV Marcela Riaño Salazar 227026A
