Este documento presenta la configuración de hardware seleccionada para ensamblar un computador, incluyendo una placa madre MSI 970 GAMING, un procesador AMD FX-8350, 16GB de RAM Kingston, una tarjeta de video MSI GTX 970 de 4GB, un disco duro WD de 1TB y una fuente de alimentación Zalman de 700W. El objetivo era reunir los mejores componentes de cada marca para construir un PC ideal y actualizado según las necesidades y gustos tecnológicos.
Más contenido relacionado
Fase1 103380 grupo86
- 1. Código: 103380 -ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES Fase: Evaluación Final ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES 2015 – II UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA ANDRES AUGUSTO HERNANDEZ MANUEL FELIPE SUAREZ GARAVITO 80224532 ALEX MAURICIO LEGUIZAMO LUZ HELENA GARCIA

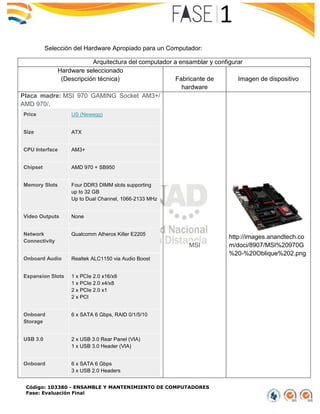

- 2. Código: 103380 -ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES Fase: Evaluación Final Selección del Hardware Apropiado para un Computador: Arquitectura del computador a ensamblar y configurar Hardware seleccionado (Descripción técnica) Fabricante de hardware Imagen de dispositivo Placa madre: MSI 970 GAMING Socket AM3+/ AMD 970/. Price US (Newegg) Size ATX CPU Interface AM3+ Chipset AMD 970 + SB950 Memory Slots Four DDR3 DIMM slots supporting up to 32 GB Up to Dual Channel, 1066-2133 MHz Video Outputs None Network Connectivity Qualcomm Atheros Killer E2205 Onboard Audio Realtek ALC1150 via Audio Boost Expansion Slots 1 x PCIe 2.0 x16/x8 1 x PCIe 2.0 x4/x8 2 x PCIe 2.0 x1 2 x PCI Onboard Storage 6 x SATA 6 Gbps, RAID 0/1/5/10 USB 3.0 2 x USB 3.0 Rear Panel (VIA) 1 x USB 3.0 Header (VIA) Onboard 6 x SATA 6 Gbps 3 x USB 2.0 Headers MSI http://images.anandtech.co m/doci/8907/MSI%20970G %20-%20Oblique%202.png

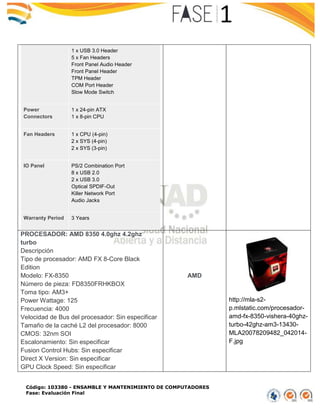

- 3. Código: 103380 -ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES Fase: Evaluación Final 1 x USB 3.0 Header 5 x Fan Headers Front Panel Audio Header Front Panel Header TPM Header COM Port Header Slow Mode Switch Power Connectors 1 x 24-pin ATX 1 x 8-pin CPU Fan Headers 1 x CPU (4-pin) 2 x SYS (4-pin) 2 x SYS (3-pin) IO Panel PS/2 Combination Port 8 x USB 2.0 2 x USB 3.0 Optical SPDIF-Out Killer Network Port Audio Jacks Warranty Period 3 Years PROCESADOR: AMD 8350 4.0ghz 4.2ghz turbo Descripción Tipo de procesador: AMD FX 8-Core Black Edition Modelo: FX-8350 Número de pieza: FD8350FRHKBOX Toma tipo: AM3+ Power Wattage: 125 Frecuencia: 4000 Velocidad de Bus del procesador: Sin especificar Tamaño de la caché L2 del procesador: 8000 CMOS: 32nm SOI Escalonamiento: Sin especificar Fusion Control Hubs: Sin especificar Direct X Version: Sin especificar GPU Clock Speed: Sin especificar AMD http://mla-s2- p.mlstatic.com/procesador- amd-fx-8350-vishera-40ghz- turbo-42ghz-am3-13430- MLA20078209482_042014- F.jpg

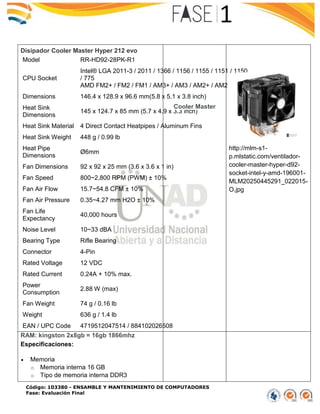

- 4. Código: 103380 -ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES Fase: Evaluación Final Disipador Cooler Master Hyper 212 evo Model RR-HD92-28PK-R1 CPU Socket Intel® LGA 2011-3 / 2011 / 1366 / 1156 / 1155 / 1151 / 1150 / 775 AMD FM2+ / FM2 / FM1 / AM3+ / AM3 / AM2+ / AM2 Dimensions 146.4 x 128.9 x 96.6 mm(5.8 x 5.1 x 3.8 inch) Heat Sink Dimensions 145 x 124.7 x 85 mm (5.7 x 4.9 x 3.3 inch) Heat Sink Material 4 Direct Contact Heatpipes / Aluminum Fins Heat Sink Weight 448 g / 0.99 lb Heat Pipe Dimensions Ø6mm Fan Dimensions 92 x 92 x 25 mm (3.6 x 3.6 x 1 in) Fan Speed 800~2,800 RPM (PWM) ± 10% Fan Air Flow 15.7~54.8 CFM ± 10% Fan Air Pressure 0.35~4.27 mm H2O ± 10% Fan Life Expectancy 40,000 hours Noise Level 10~33 dBA Bearing Type Rifle Bearing Connector 4-Pin Rated Voltage 12 VDC Rated Current 0.24A + 10% max. Power Consumption 2.88 W (max) Fan Weight 74 g / 0.16 lb Weight 636 g / 1.4 lb EAN / UPC Code 4719512047514 / 884102026508 Cooler Master http://mlm-s1- p.mlstatic.com/ventilador- cooler-master-hyper-d92- socket-intel-y-amd-196001- MLM20250445291_022015- O.jpg RAM: kingston 2x8gb = 16gb 1866mhz Especificaciones: Memoria o Memoria interna 16 GB o Tipo de memoria interna DDR3
- 5. Código: 103380 -ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES Fase: Evaluación Final o Velocidad de memoria del reloj 1866 MHz o Componente para PC/server o Forma de factor de memoria 240-pin DIMM o Memory layout (modules x size) 2 x 8 GB o Latencia CAS 10 o Voltaje de memoria 1.5 V o Ancho de datos 64 Bit o Placa de plomo Oro o Configuración de módulos 1G X 64 o Tipo de memoria PC-15000 o Tipo de embalaje DIMM o Memoria sin buffer Color del producto Negro Requisitos del sistema o Sistema operativo Windows soportado o Sistema operativo MAC soportado o Sistema operativo Linux soportado Otras características o Velocidad del reloj de bus 1866 MHz o Indicación de error No-ECC o Montaje en rack 240-pin DIMM o Disposición de memoria 2 x 8192 MB o Memoria interna 16384 MB o Número de pines 240 kingston http://imagenes.pccompone ntes.com/kingston_hyperx_f ury_black_ddr3_1866mhz_ 16gb_2x8gb_cl10_1.jpg TARJETA DE VIDEO: msi geForce gtx 970 4gb dedicados Características: Arquitetura Maxwell Tecnologia Flex Display Tecnologia GPU Gauntlet de super over clocking Sistema de enfriamento WINDFORCE 3X Tecnologia GIGABYTE Dual Bios Componentes Ultra Duráveis Tecnologia OC Guru II com GPU Boost 2.0 4GB de memoría de grande capacidad para una experiencia gamer 4K Ultra HD 6 controladores de fases Base traseira (Back Plate) metálica. MSI http://www.magens.cl/12931 /tarjeta-de-video-msi- geforce-gtx970-4gddr5-gtx- 970-gaming-4g.jpg

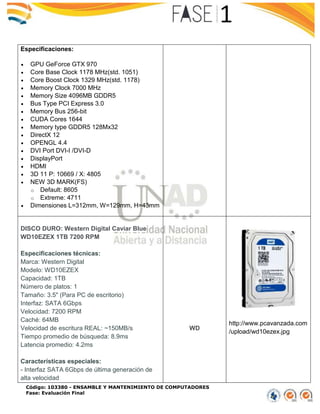

- 6. Código: 103380 -ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES Fase: Evaluación Final Especificaciones: GPU GeForce GTX 970 Core Base Clock 1178 MHz(std. 1051) Core Boost Clock 1329 MHz(std. 1178) Memory Clock 7000 MHz Memory Size 4096MB GDDR5 Bus Type PCI Express 3.0 Memory Bus 256-bit CUDA Cores 1644 Memory type GDDR5 128Mx32 DirectX 12 OPENGL 4.4 DVI Port DVI-I /DVI-D DisplayPort HDMI 3D 11 P: 10669 / X: 4805 NEW 3D MARK(FS) o Default: 8605 o Extreme: 4711 Dimensiones L=312mm, W=129mm, H=43mm DISCO DURO: Western Digital Caviar Blue WD10EZEX 1TB 7200 RPM Especificaciones técnicas: Marca: Western Digital Modelo: WD10EZEX Capacidad: 1TB Número de platos: 1 Tamaño: 3.5" (Para PC de escritorio) Interfaz: SATA 6Gbps Velocidad: 7200 RPM Caché: 64MB Velocidad de escritura REAL: ~150MB/s Tiempo promedio de búsqueda: 8.9ms Latencia promedio: 4.2ms Características especiales: - Interfaz SATA 6Gbps de última generación de alta velocidad WD http://www.pcavanzada.com /upload/wd10ezex.jpg

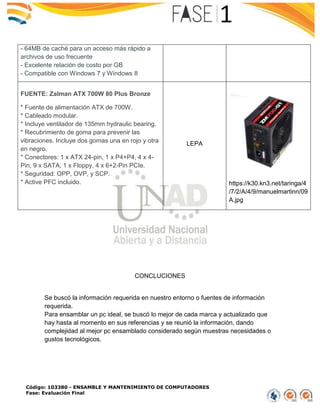

- 7. Código: 103380 -ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES Fase: Evaluación Final - 64MB de caché para un acceso más rápido a archivos de uso frecuente - Excelente relación de costo por GB - Compatible con Windows 7 y Windows 8 FUENTE: Zalman ATX 700W 80 Plus Bronze * Fuente de alimentación ATX de 700W. * Cableado modular. * Incluye ventilador de 135mm hydraulic bearing. * Recubrimiento de goma para prevenir las vibraciones. Incluye dos gomas una en rojo y otra en negro. * Conectores: 1 x ATX 24-pin, 1 x P4+P4, 4 x 4- Pin, 9 x SATA, 1 x Floppy, 4 x 6+2-Pin PCIe. * Seguridad: OPP, OVP, y SCP. * Active PFC incluido. LEPA https://k30.kn3.net/taringa/4 /7/2/A/4/9/manuelmartinn/09 A.jpg CONCLUCIONES Se buscó la información requerida en nuestro entorno o fuentes de información requerida. Para ensamblar un pc ideal, se buscó lo mejor de cada marca y actualizado que hay hasta al momento en sus referencias y se reunió la información, dando complejidad al mejor pc ensamblado considerado según muestras necesidades o gustos tecnológicos.
