ARQUITECTURA DEL COMPUTADOR

Código: 103380 - ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES
Fase: Evaluación Final
ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES
FASE FINAL FASE I
ARQUITECTURA DEL COMPUTADOR
PRESENTADO POR:
WILLIAM ZAMBRANO
ANA MILENA RUIZ
CARLOS ALBERTO ARDILA
TUTOR
ING. JHON FREDY MONTES
GRUPO
103380_44
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA
ESCUELA DE CIENCIAS BASICAS TECNOLOGIAS E INGENIERIA
INGENIERIA DE SISTEMAS
DOS QUEBRADAS
2015

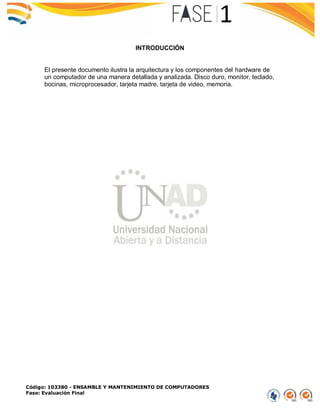

INTRODUCCIÓN
El presente documento ilustra la arquitectura y los componentes del hardware de
un computador de una manera detallada y analizada. Disco duro, monitor, teclado,
bocinas, microprocesador, tarjeta madre, tarjeta de video, memoria.

ARQUITECTURA DEL COMPUTADOR UNIDAD 1
ARQUITECTURA DEL COMPUTADOR A ENSAMBLAR Y CONFIGURAR
HARDWARE SELECCIONADO FABRICANTE DEL HARDWARE
Procesador Intel Core i5-3340 de
Tercera Generación, 3.1 GHz (Hasta
3.33GHz) con Intel HD Graphics 2500,
Socket 1155, L3 Cache 6 MB, Quad-
Core, 22nm.
Intel
T. Madre Asus H61M-K, ChipSet Intel
H61, Soporta: Core i7/i5/i3 de Socket
1155, Memoria DDR3 1.333 MHz, 16
GB Max., Integrado audio HD, Red,
Micro-ATX, Ptos 1xPCIEx16, 1xPCIEx1.
Asus
Disco Duro Seagate 1TB, Cache 64 MB,
7200 RPM, Sata III (6.0 Gb/s).
Seagate
Memoria Kingston DDR3 PC3-10600
(1.333 MHz) CL9, 8 GB.
Kingston
Quemador Samsung, SATA (OEM):
DVD+RW: Graba/Regraba/Lee:
24x/8x/24x, DVD+R DL: 12x, DVD-R
DL: 12X, DVD-RAM: 12X, DVD-RW:
Graba/Regraba/Lee: 24x/6x/12x, CD-
RW: Graba/Regraba/Lee: 24x/12x/40x.
SAMSUNG
Tarjeta de Video ZOGIS GeForce GT
730, 1 GB DDR3, HDMI, DVI, PCI
Express x16 2.0.
ZOGIS
Teclado Multimedia Vorago 201, USB. Vorago
Mouse Óptico Vorago 201, USB Color
Negro/Plata.
Vorago
Monitor Led DELL D2015H de 19.5”,
Resolución 1920x1080.
DELL
Bocinas Easy Line Stereo ST, USB. EASY LINE

 Procesador Intel Core i5-3340 de Tercera Generación, 3.1 GHz (hasta 3.33
GHz) con Intel HD Graphics 2500, Socket 1155, L3 Caché 6 MB, Quad-Core,
22nm.
Este fue el procesador escogido y su ficha
técnica nos indica el gran rendimiento que tiene
así como una tecnología con una velocidad de
turbo, además puede tener según se requiera
un aumento de velocidad, este procesador,
también tiene una tecnología de protección de
identidad, también una de wireless display o
widi, la cual es una tecnología de transmisión
inalámbrica que desarrollo Intel en 2010 y ese
mismo año los comercializo, también posee una
tecnología de clear video hd, esta tecnología
supera todas las expectativas al duplicar el
desempeño gráfico y multimedia.
http://pcone.mx/images/core.jpg

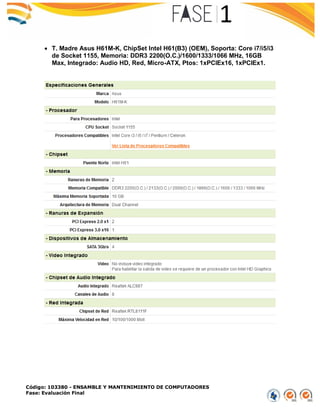

 T. Madre Asus H61M-K, ChipSet Intel H61(B3) (OEM), Soporta: Core i7/i5/i3
de Socket 1155, Memoria: DDR3 2200(O.C.)/1600/1333/1066 MHz, 16GB
Max, Integrado: Audio HD, Red, Micro-ATX, Ptos: 1xPCIEx16, 1xPCIEx1.

Para el caso de la tarjeta
madre que escogimos fue la
ASUS H61M-K, sus
características y
funcionamiento se define de la
siguiente manera:
Tiene una arquitectura dual de
memoria, posee un
procesador grafico integrado,
tiene una memoria compartida
máxima de 1024mb, además
es compatible con salida VGA,
es compatible con RVI y DGB,
también tiene 4 puertos de
almacenamiento, ofrece
integradamente 8 puertos
para conexiones USB, lo que
permite mayor facilidad para
almacenar y conectar mas
periféricos al mismo tiempo
sin que entre ellos haya
ningún tipo de conflictos, tiene
una protección integrada para
sobrecargas de voltaje, lo que
la hace estable y minimiza el

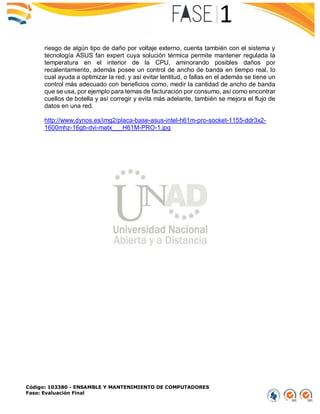

riesgo de algún tipo de daño por voltaje externo, cuenta también con el sistema y
tecnología ASUS fan expert cuya solución térmica permite mantener regulada la
temperatura en el interior de la CPU, aminorando posibles daños por
recalentamiento, además posee un control de ancho de banda en tiempo real, lo
cual ayuda a optimizar la red, y así evitar lentitud, o fallas en el además se tiene un
control más adecuado con beneficios como, medir la cantidad de ancho de banda
que se usa, por ejemplo para temas de facturación por consumo, así como encontrar
cuellos de botella y así corregir y evita más adelante, también se mejora el flujo de
datos en una red.
http://www.dynos.es/img2/placa-base-asus-intel-h61m-pro-socket-1155-ddr3x2-

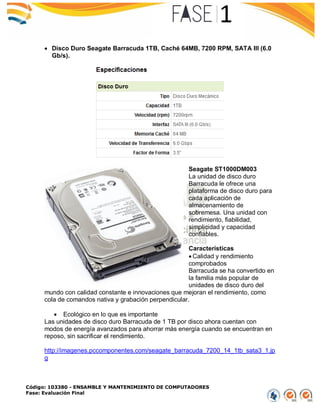

 Disco Duro Seagate Barracuda 1TB, Caché 64MB, 7200 RPM, SATA III (6.0
Gb/s).
Seagate ST1000DM003
La unidad de disco duro
Barracuda le ofrece una
plataforma de disco duro para
cada aplicación de
almacenamiento de
sobremesa. Una unidad con
rendimiento, fiabilidad,
simplicidad y capacidad
confiables.
Características
 Calidad y rendimiento
comprobados
Barracuda se ha convertido en
la familia más popular de
unidades de disco duro del
mundo con calidad constante e innovaciones que mejoran el rendimiento, como
cola de comandos nativa y grabación perpendicular.
 Ecológico en lo que es importante
Las unidades de disco duro Barracuda de 1 TB por disco ahora cuentan con
modos de energía avanzados para ahorrar más energía cuando se encuentran en
reposo, sin sacrificar el rendimiento.
http://imagenes.pccomponentes.com/seagate_barracuda_7200_14_1tb_sata3_1.jp
g

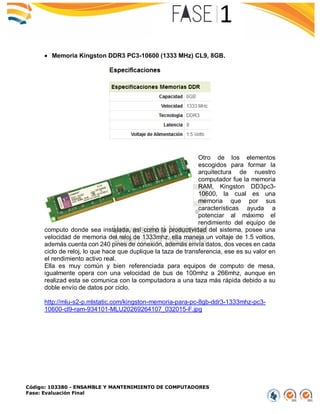

 Memoria Kingston DDR3 PC3-10600 (1333 MHz) CL9, 8GB.
Otro de los elementos
escogidos para formar la
arquitectura de nuestro
computador fue la memoria
RAM, Kingston DD3pc3-
10600, la cual es una
memoria que por sus
características ayuda a
potenciar al máximo el
rendimiento del equipo de
computo donde sea instalada, así como la productividad del sistema, posee una
velocidad de memoria del reloj de 1333mhz, ella maneja un voltaje de 1.5 voltios,
además cuenta con 240 pines de conexión, además envía datos, dos veces en cada
ciclo de reloj, lo que hace que duplique la taza de transferencia, ese es su valor en
el rendimiento activo real.
Ella es muy común y bien referenciada para equipos de computo de mesa,
igualmente opera con una velocidad de bus de 100mhz a 266mhz, aunque en
realizad esta se comunica con la computadora a una taza más rápida debido a su
doble envío de datos por ciclo.
http://mlu-s2-p.mlstatic.com/kingston-memoria-para-pc-8gb-ddr3-1333mhz-pc3-

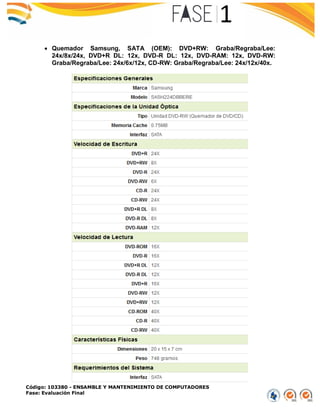

 Quemador Samsung, SATA (OEM): DVD+RW: Graba/Regraba/Lee:
24x/8x/24x, DVD+R DL: 12x, DVD-R DL: 12x, DVD-RAM: 12x, DVD-RW:
Graba/Regraba/Lee: 24x/6x/12x, CD-RW: Graba/Regraba/Lee: 24x/12x/40x.

Este es un quemador que esta a
la vanguardia de este tipo de
herramientas para nuestro
computador de mesa el cual tiene
una tecnología writemaster, la
cual permite detectar de manera
automática cada uno de los tipos
de discos que se le introduzca y
gracias a el, escribe de una vez,
la velocidad optima para cada
disco, igualmente tiene una
tecnología de compensación de
inclinación, la cual permite de
manera automática, que se pueda compensar cualquier tipo de inclinación o
distancia que se presente etre el lente óptico y el disco, asi puede tener una escritura
en cada una de las areas del disco, como si fuera poco tiene un control optimo de
potencia, el cual permite verificar la calidad de escritura y de manera automática
cambia la potencia del lector, tanto interna como externamente, antes de escribir,
con lo que se tiene confiabilidad en la escritura de los datos;
Este producto también cumple con las normas RoHS, lo que nos muestra el
compromiso con el medio ambiente, porque reduce el uso de sustancias peligrosas
tanto para el ser humano como para la naturaleza en su entorno.
Tiene una memoria cache de 1.5MB, su interfz es SATA, además de tener
excelentes velocidad de de lectura, para optimización del tiempo.
http://fotos.pccomponentes.com/grabadoras_dvd_blu_ray/liteon_ihas124_14_grab

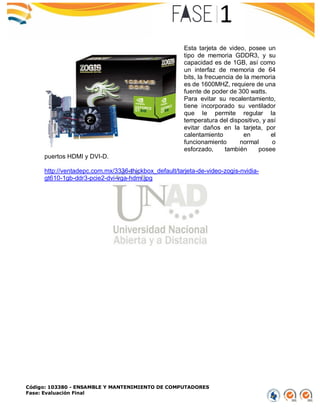

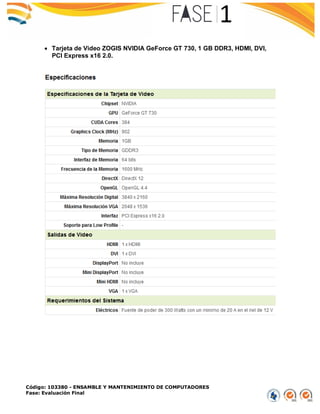

 Tarjeta de Video ZOGIS NVIDIA GeForce GT 730, 1 GB DDR3, HDMI, DVI,
PCI Express x16 2.0.

Esta tarjeta de video, posee un
tipo de memoria GDDR3, y su
capacidad es de 1GB, así como
un interfaz de memoria de 64
bits, la frecuencia de la memoria
es de 1600MHZ, requiere de una
fuente de poder de 300 watts.
Para evitar su recalentamiento,
tiene incorporado su ventilador
que le permite regular la
temperatura del dispositivo, y así
evitar daños en la tarjeta, por
calentamiento en el
funcionamiento normal o
esforzado, también posee
puertos HDMI y DVI-D.
http://ventadepc.com.mx/3336-thickbox_default/tarjeta-de-video-zogis-nvidia-

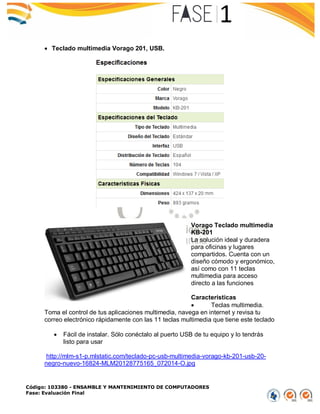

 Teclado multimedia Vorago 201, USB.
Vorago Teclado multimedia
KB-201
La solución ideal y duradera
para oficinas y lugares
compartidos. Cuenta con un
diseño cómodo y ergonómico,
así como con 11 teclas
multimedia para acceso
directo a las funciones
Características
 Teclas multimedia.
Toma el control de tus aplicaciones multimedia, navega en internet y revisa tu
correo electrónico rápidamente con las 11 teclas multimedia que tiene este teclado
 Fácil de instalar. Sólo conéctalo al puerto USB de tu equipo y lo tendrás
listo para usar
http://mlm-s1-p.mlstatic.com/teclado-pc-usb-multimedia-vorago-kb-201-usb-20-

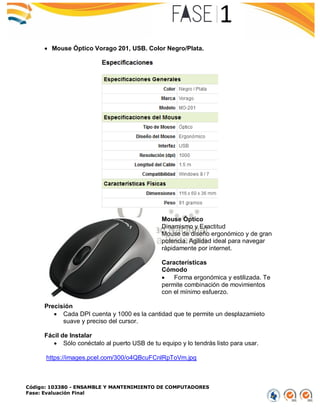

 Mouse Óptico Vorago 201, USB. Color Negro/Plata.
Mouse Óptico
Dinamismo y Exactitud
Mouse de diseño ergonómico y de gran
potencia. Agilidad ideal para navegar
rápidamente por internet.
Características
Cómodo
 Forma ergonómica y estilizada. Te
permite combinación de movimientos
con el mínimo esfuerzo.
Precisión
 Cada DPI cuenta y 1000 es la cantidad que te permite un desplazamieto
suave y preciso del cursor.
Fácil de Instalar
 Sólo conéctalo al puerto USB de tu equipo y lo tendrás listo para usar.
https://images.pcel.com/300/o4QBcuFCnlRpToVm.jpg

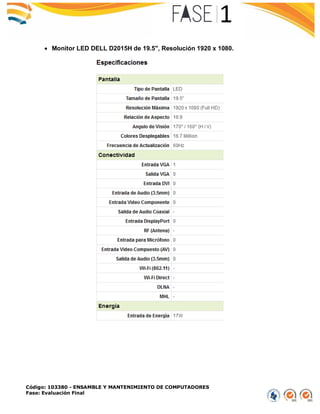

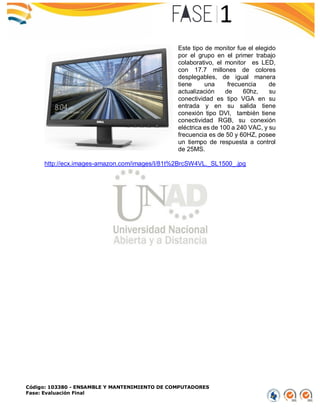

 Monitor LED DELL D2015H de 19.5", Resolución 1920 x 1080.

Este tipo de monitor fue el elegido
por el grupo en el primer trabajo
colaborativo, el monitor es LED,
con 17.7 millones de colores
desplegables, de igual manera
tiene una frecuencia de
actualización de 60hz, su
conectividad es tipo VGA en su
entrada y en su salida tiene
conexión tipo DVI, también tiene
conectividad RGB, su conexión
eléctrica es de 100 a 240 VAC, y su
frecuencia es de 50 y 60HZ, posee
un tiempo de respuesta a control
de 25MS.
http://ecx.images-amazon.com/images/I/81t%2BrcSW4VL._SL1500_.jpg

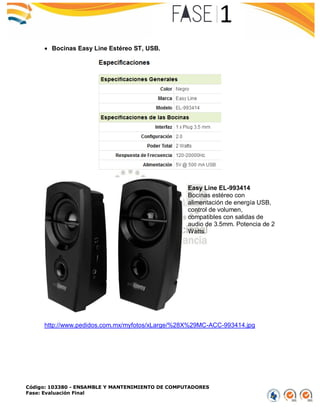

 Bocinas Easy Line Estéreo ST, USB.
Easy Line EL-993414
Bocinas estéreo con
alimentación de energía USB,
control de volumen,
compatibles con salidas de
audio de 3.5mm. Potencia de 2
Watts.
http://www.pedidos.com.mx/myfotos/xLarge/%28X%29MC-ACC-993414.jpg

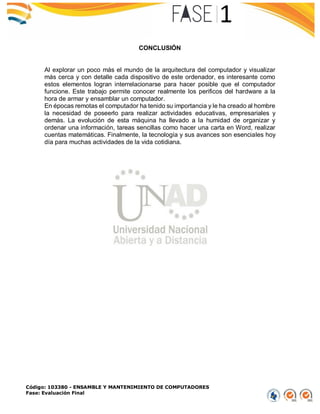

CONCLUSIÓN
Al explorar un poco más el mundo de la arquitectura del computador y visualizar
más cerca y con detalle cada dispositivo de este ordenador, es interesante como
estos elementos logran interrelacionarse para hacer posible que el computador
funcione. Este trabajo permite conocer realmente los perificos del hardware a la
hora de armar y ensamblar un computador.
En épocas remotas el computador ha tenido su importancia y le ha creado al hombre
la necesidad de poseerlo para realizar actividades educativas, empresariales y
demás. La evolución de esta máquina ha llevado a la humidad de organizar y
ordenar una información, tareas sencillas como hacer una carta en Word, realizar
cuentas matemáticas. Finalmente, la tecnología y sus avances son esenciales hoy
día para muchas actividades de la vida cotidiana.

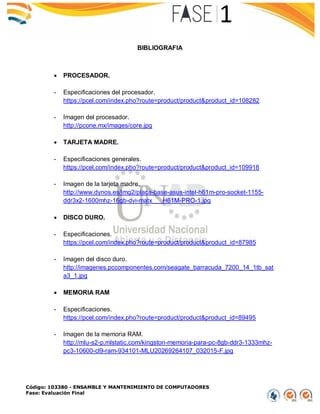

BIBLIOGRAFIA
 PROCESADOR.
- Especificaciones del procesador.
https://pcel.com/index.pho?route=product/product&product_id=108282
- Imagen del procesador.
http://pcone.mx/images/core.jpg
 TARJETA MADRE.
- Especificaciones generales.
- Imagen de la tarjeta madre.
http://www.dynos.es/img2/placa-base-asus-intel-h61m-pro-socket-1155-
 DISCO DURO.
- Especificaciones.
- Imagen del disco duro.
http://imagenes.pccomponentes.com/seagate_barracuda_7200_14_1tb_sat
 MEMORIA RAM
- Especificaciones.
- Imagen de la memoria RAM.
http://mlu-s2-p.mlstatic.com/kingston-memoria-para-pc-8gb-ddr3-1333mhz-

 QUEMADOR.
- Especificaciones generales.
- Imagen del quemador.
http://fotos.pccomponentes.com/grabadoras_dvd_blu_ray/liteon_ihas124_1
 TARJETA DE VIDEO.
- Especificaciones de la tarjeta de video.
- Imagen de la tarjeta de video.
http://ventadepc.com.mx/3336-thickbox_default/tarjeta-de-video-zogis-
 TECLADO.
- Especificaciones.
- Imagen del teclado.
http://mlm-s1-p.mlstatic.com/teclado-pc-usb-multimedia-vorago-kb-201-usb-
 MOUSE.
- Especificaciones.
- Imagen del mouse.
https://images.pcel.com/300/o4QBcuFCnlRpToVm.jpg
 MONITOR.
- Especificaciones.
https://pcel.com/DELL-D2015H-113444

- Imagen del monitor.
http://ecx.images-amazon.com/images/I/81t%2BrcSW4VL._SL1500_.jpg
 BOCINAS.
- Especificaciones.
- Imagen de las bocinas.
http://www.pedidos.com.mx/myfotos/xLarge/%28X%29MC-ACC-993414.jpg

ARQUITECTURA DEL COMPUTADOR

Más contenido relacionado

La actualidad más candente

Destacado

Similar a ARQUITECTURA DEL COMPUTADOR

Último

ARQUITECTURA DEL COMPUTADOR
