TRABAJO FINAL FASE 1

Código: 103380 - ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES
Fase: Evaluación Final

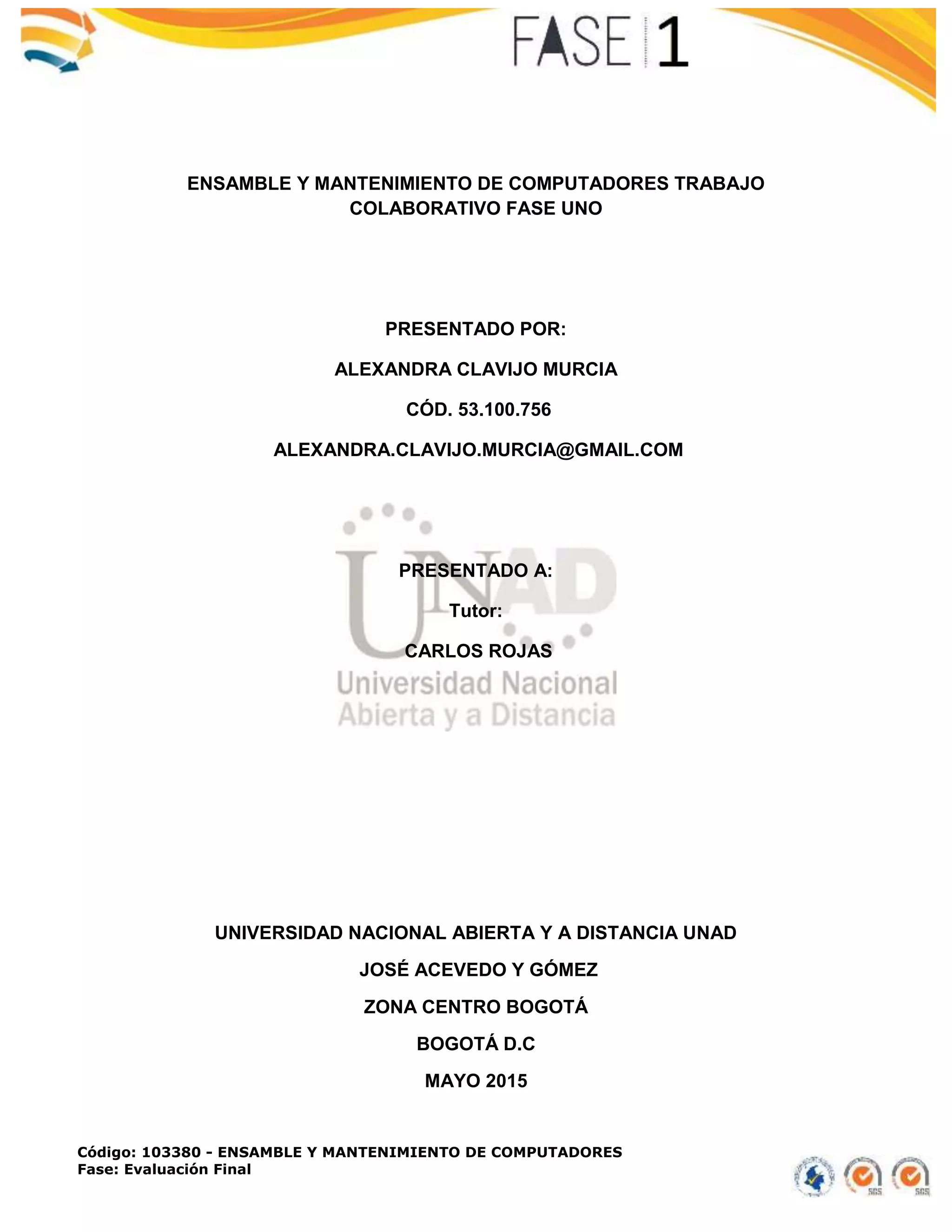

ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES TRABAJO
COLABORATIVO FASE UNO
PRESENTADO POR:
ALEXANDRA CLAVIJO MURCIA
CÓD. 53.100.756
ALEXANDRA.CLAVIJO.MURCIA@GMAIL.COM
PRESENTADO A:
Tutor:
CARLOS ROJAS
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA UNAD
JOSÉ ACEVEDO Y GÓMEZ
ZONA CENTRO BOGOTÁ
BOGOTÁ D.C
MAYO 2015

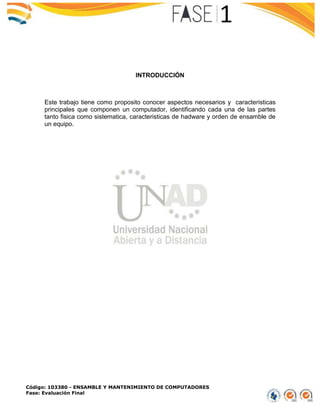

INTRODUCCIÓN
Este trabajo tiene como proposito conocer aspectos necesarios y caracteristicas
principales que componen un computador, identificando cada una de las partes
tanto fisica como sistematica, caracteristicas de hadware y orden de ensamble de
un equipo.

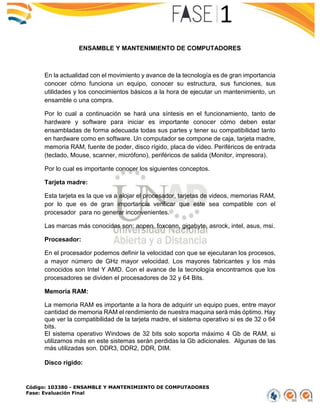

ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES
En la actualidad con el movimiento y avance de la tecnología es de gran importancia
conocer cómo funciona un equipo, conocer su estructura, sus funciones, sus
utilidades y los conocimientos básicos a la hora de ejecutar un mantenimiento, un
ensamble o una compra.
Por lo cual a continuación se hará una síntesis en el funcionamiento, tanto de
hardware y software para iniciar es importante conocer cómo deben estar
ensambladas de forma adecuada todas sus partes y tener su compatibilidad tanto
en hardware como en software. Un computador se compone de caja, tarjeta madre,
memoria RAM, fuente de poder, disco rígido, placa de video. Periféricos de entrada
(teclado, Mouse, scanner, micrófono), periféricos de salida (Monitor, impresora).
Por lo cual es importante conocer los siguientes conceptos.
Tarjeta madre:
Esta tarjeta es la que va a alojar el procesador, tarjetas de videos, memorias RAM,
por lo que es de gran importancia verificar que este sea compatible con el
procesador para no generar inconvenientes.
Las marcas más conocidas son: aopen, foxconn, gigabyte, asrock, intel, asus, msi.
Procesador:
En el procesador podemos definir la velocidad con que se ejecutaran los procesos,
a mayor número de GHz mayor velocidad. Los mayores fabricantes y los más
conocidos son Intel Y AMD. Con el avance de la tecnología encontramos que los
procesadores se dividen el procesadores de 32 y 64 Bits.
Memoria RAM:
La memoria RAM es importante a la hora de adquirir un equipo pues, entre mayor
cantidad de memoria RAM el rendimiento de nuestra maquina será más óptimo. Hay
que ver la compatibilidad de la tarjeta madre, el sistema operativo si es de 32 o 64
bits.
El sistema operativo Windows de 32 bits solo soporta máximo 4 Gb de RAM, si
utilizamos más en este sistemas serán perdidas la Gb adicionales. Algunas de las
más utilizadas son. DDR3, DDR2, DDR, DIM.

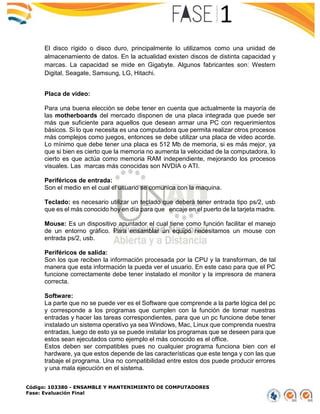

Disco rígido:

El disco rígido o disco duro, principalmente lo utilizamos como una unidad de
almacenamiento de datos. En la actualidad existen discos de distinta capacidad y
marcas. La capacidad se mide en Gigabyte. Algunos fabricantes son: Western
Digital, Seagate, Samsung, LG, Hitachi.
Placa de video:
Para una buena elección se debe tener en cuenta que actualmente la mayoría de
las motherboards del mercado disponen de una placa integrada que puede ser
más que suficiente para aquellos que desean armar una PC con requerimientos
básicos. Si lo que necesita es una computadora que permita realizar otros procesos
más complejos como juegos, entonces se debe utilizar una placa de video acorde.
Lo mínimo que debe tener una placa es 512 Mb de memoria, si es más mejor, ya
que si bien es cierto que la memoria no aumenta la velocidad de la computadora, lo
cierto es que actúa como memoria RAM independiente, mejorando los procesos
visuales. Las marcas más conocidas son NVDIA o ATI.
Periféricos de entrada:
Son el medio en el cual el usuario se comunica con la maquina.
Teclado: es necesario utilizar un teclado que deberá tener entrada tipo ps/2, usb
que es el más conocido hoy en día para que encaje en el puerto de la tarjeta madre.
Mouse: Es un dispositivo apuntador el cual tiene como función facilitar el manejo
de un entorno gráfico. Para ensamblar un equipo necesitamos un mouse con
entrada ps/2, usb.
Periféricos de salida:
Son los que reciben la información procesada por la CPU y la transforman, de tal
manera que esta información la pueda ver el usuario. En este caso para que el PC
funcione correctamente debe tener instalado el monitor y la impresora de manera
correcta.
Software:
La parte que no se puede ver es el Software que comprende a la parte lógica del pc
y corresponde a los programas que cumplen con la función de tomar nuestras
entradas y hacer las tareas correspondientes, para que un pc funcione debe tener
instalado un sistema operativo ya sea Windows, Mac, Linux que comprenda nuestra
entradas, luego de esto ya se puede instalar los programas que se deseen para que
estos sean ejecutados como ejemplo el más conocido es el office.
Estos deben ser compatibles pues no cualquier programa funciona bien con el
hardware, ya que estos depende de las características que este tenga y con las que
trabaje el programa. Una no compatibilidad entre estos dos puede producir errores
y una mala ejecución en el sistema.

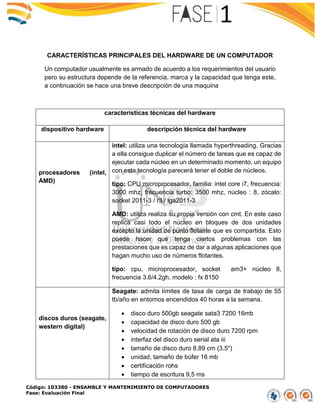

CARACTERÍSTICAS PRINCIPALES DEL HARDWARE DE UN COMPUTADOR
Un computador usualmente es armado de acuerdo a los requerimientos del usuario
pero su estructura depende de la referencia, marca y la capacidad que tenga este,
a continuación se hace una breve descripción de una maquina
características técnicas del hardware
dispositivo hardware descripción técnica del hardware
procesadores (intel,
AMD)
intel: utiliza una tecnología llamada hyperthreading. Gracias
a ella consigue duplicar el número de tareas que es capaz de
ejecutar cada núcleo en un determinado momento. un equipo
con esta tecnología parecerá tener el doble de núcleos.
tipo: CPU microprocesador, familia: intel core i7, frecuencia:
3000 mhz, frecuencia turbo: 3500 mhz, núcleo : 8, zócalo:
socket 2011-3 / r3 / lga2011-3
AMD: utiliza realiza su propia versión con cmt. En este caso
replica casi todo el núcleo en bloques de dos unidades
excepto la unidad de punto flotante que es compartida. Esto
puede hacer que tenga ciertos problemas con las
prestaciones que es capaz de dar a algunas aplicaciones que
hagan mucho uso de números flotantes.
tipo: cpu, microprocesador, socket am3+ núcleo 8,
frecuencia 3.6/4.2gh, modelo : fx 8150
discos duros (seagate,
western digital)
Seagate: admita límites de tasa de carga de trabajo de 55
tb/año en entornos encendidos 40 horas a la semana.
 disco duro 500gb seagate sata3 7200 16mb
 capacidad de disco duro 500 gb
 velocidad de rotación de disco duro 7200 rpm
 interfaz del disco duro serial ata iii
 tamaño de disco duro 8,89 cm (3.5")
 unidad, tamaño de búfer 16 mb
 certificación rohs
 tiempo de escritura 9,5 ms

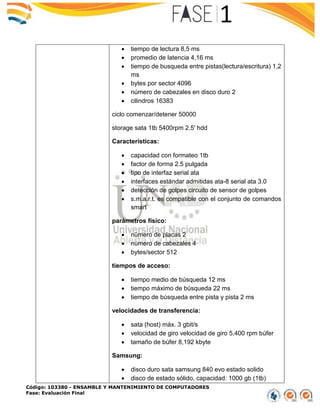

 tiempo de lectura 8,5 ms
 promedio de latencia 4,16 ms
 tiempo de busqueda entre pistas(lectura/escritura) 1,2
ms
 bytes por sector 4096
 número de cabezales en disco duro 2
 cilindros 16383
ciclo comenzar/detener 50000
storage sata 1tb 5400rpm 2.5' hdd
Características:
 capacidad con formateo 1tb
 factor de forma 2.5 pulgada
 tipo de interfaz serial ata
 interfaces estándar admitidas ata-8 serial ata 3.0
 detección de golpes circuito de sensor de golpes
 s.m.a.r.t. es compatible con el conjunto de comandos
smart
parámetros físico:
 número de placas 2
 número de cabezales 4
 bytes/sector 512
tiempos de acceso:
 tiempo medio de búsqueda 12 ms
 tiempo máximo de búsqueda 22 ms
 tiempo de búsqueda entre pista y pista 2 ms
velocidades de transferencia:
 sata (host) máx. 3 gbit/s
 velocidad de giro velocidad de giro 5,400 rpm búfer
 tamaño de búfer 8,192 kbyte

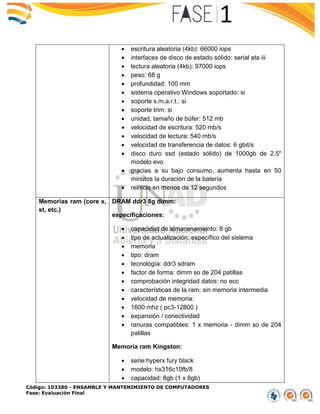

Samsung:
 disco duro sata samsung 840 evo estado solido
 disco de estado sólido, capacidad: 1000 gb (1tb)

 escritura aleatoria (4kb): 66000 iops
 interfaces de disco de estado sólido: serial ata iii
 lectura aleatoria (4kb): 97000 iops
 peso: 68 g
 profundidad: 100 mm
 sistema operativo Windows soportado: si
 soporte s.m.a.r.t.: si
 soporte trim: si
 unidad, tamaño de búfer: 512 mb
 velocidad de escritura: 520 mb/s
 velocidad de lectura: 540 mb/s
 velocidad de transferencia de datos: 6 gbit/s
 disco duro ssd (estado sólido) de 1000gb de 2.5"
modelo evo
 gracias a su bajo consumo, aumenta hasta en 50
minutos la duración de la batería
 reinicio en menos de 12 segundos
Memorias ram (core x,
st, etc.)
DRAM ddr3 8g dimm:
especificaciones:
 capacidad de almacenamiento: 8 gb
 tipo de actualización: específico del sistema
 memoria
 tipo: dram
 tecnología: ddr3 sdram
 factor de forma: dimm so de 204 patillas
 comprobación integridad datos: no ecc
 características de la ram: sin memoria intermedia
 velocidad de memoria:
 1600 mhz ( pc3-12800 )
 expansión / conectividad
 ranuras compatibles: 1 x memoria - dimm so de 204
patillas

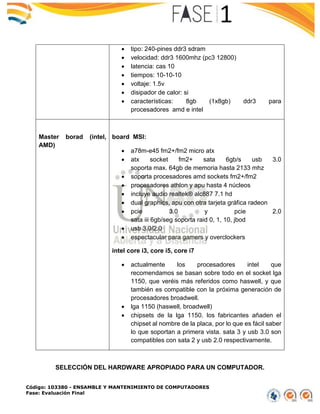

Memoria ram Kingston:
 serie:hyperx fury black
 modelo: hx316c10fb/8
 capacidad: 8gb (1 x 8gb)

 tipo: 240-pines ddr3 sdram
 velocidad: ddr3 1600mhz (pc3 12800)
 latencia: cas 10
 tiempos: 10-10-10
 voltaje: 1.5v
 disipador de calor: si
 características: 8gb (1x8gb) ddr3 para
procesadores amd e intel
Master borad (intel,
AMD)
board MSI:
 a78m-e45 fm2+/fm2 micro atx
 atx socket fm2+ sata 6gb/s usb 3.0
soporta max. 64gb de memoria hasta 2133 mhz
 soporta procesadores amd sockets fm2+/fm2
 procesadores athlon y apu hasta 4 núcleos
 incluye audio realtek® alc887 7.1 hd
 dual graphics, apu con otra tarjeta gráfica radeon
 pcie 3.0 y pcie 2.0
sata iii 6gb/seg soporta raid 0, 1, 10, jbod
 usb 3.0/2.0
 espectacular para gamers y overclockers
intel core i3, core i5, core i7
 actualmente los procesadores intel que
recomendamos se basan sobre todo en el socket lga
1150, que veréis más referidos como haswell, y que
también es compatible con la próxima generación de
procesadores broadwell.
 lga 1150 (haswell, broadwell)
 chipsets de la lga 1150. los fabricantes añaden el
chipset al nombre de la placa, por lo que es fácil saber
lo que soportan a primera vista. sata 3 y usb 3.0 son
compatibles con sata 2 y usb 2.0 respectivamente.

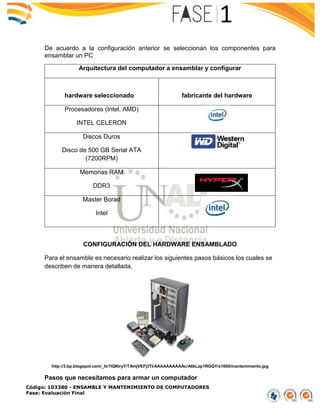

SELECCIÓN DEL HARDWARE APROPIADO PARA UN COMPUTADOR.

De acuerdo a la configuración anterior se seleccionan los componentes para
ensamblar un PC
Arquitectura del computador a ensamblar y configurar
hardware seleccionado fabricante del hardware
Procesadores (Intel, AMD)
INTEL CELERON
Discos Duros
Disco de 500 GB Serial ATA
(7200RPM)
Memorias RAM
DDR3
Master Borad
Intel
CONFIGURACIÓN DEL HARDWARE ENSAMBLADO
Para el ensamble es necesario realizar los siguientes pasos básicos los cuales se
describen de manera detallada.
http://3.bp.blogspot.com/_ttr7lQNiryY/TAmjVEFj3TI/AAAAAAAAAAc/A6kLzp1RGQY/s1600/mantenimiento.jpg
Pasos que necesitamos para armar un computador

 Retirar las tapas de la carcasa del chasis.
 Instalar la fuente de poder.
 Instalar la motherboard y conectar los componentes.
 Instalar las unidades internas.
 Instalar las unidades en compartimentos externos.
 Instalar tarjetas adicionales.
 Realizar la conexión de cableado interno.
 Ensamblar las tapas de la carcasa, conectar la fuente eléctrica y periféricos
Se procede a encender el equipo para verificar el funcionamiento ingresando a la
BIOS con f2, f8 ctrl+supr para lo cual se recomienda dejarlo por defecto es decir
cómo está configurado por fabricante.
Elementos que necesitamos para armar un computador
Lo primero que se necesita para ensamblar en pc es conectar el procesador a la
mather board y anclar la board al gabinete.

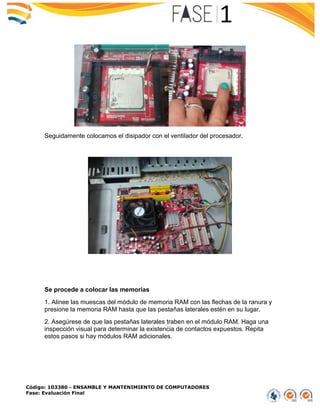

Colocar el procesador y asegurar con la palanca

Seguidamente colocamos el disipador con el ventilador del procesador.
Se procede a colocar las memorias
1. Alinee las muescas del módulo de memoria RAM con las flechas de la ranura y
presione la memoria RAM hasta que las pestañas laterales estén en su lugar.
2. Asegúrese de que las pestañas laterales traben en el módulo RAM. Haga una
inspección visual para determinar la existencia de contactos expuestos. Repita
estos pasos si hay módulos RAM adicionales.

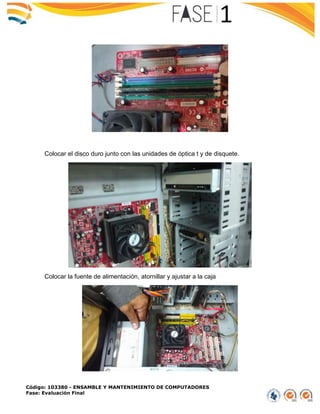

Colocar el disco duro junto con las unidades de óptica t y de disquete.
Colocar la fuente de alimentación, atornillar y ajustar a la caja

Conectaremos los cables para cada puerto y periférico
Conectamos la pantalla computador y la fuente de fuente de poder a la corriente
Y procedemos a encender.

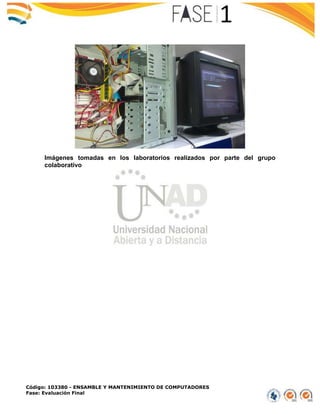

Imágenes tomadas en los laboratorios realizados por parte del grupo
colaborativo

TRABAJO FINAL FASE 1

Recomendados

Recomendados

Más contenido relacionado

La actualidad más candente

La actualidad más candente (14)

Destacado

Destacado (19)

Similar a TRABAJO FINAL FASE 1

Similar a TRABAJO FINAL FASE 1 (20)

Último

Último (20)

TRABAJO FINAL FASE 1
