El documento presenta la lista de integrantes del equipo que incluye a Leonardo Juárez Zepeda, Abdi López Venegas y Erick Pérez Lorenzo e Irvin Vázquez cruz. El objetivo es hacer fichas técnicas de gabinetes, fuente de poder, memoria RAM, CD, Blu-Ray, DVD, USB, disco duro, BIOS y tarjeta madre con imágenes y elementos principales de cada componente.

1. Integrantes del equipo
Leonardo Juárez Zepeda
Abdi López Venegas
Erick Pérez Lorenzo
Irvin Vázquez cruz
MECC 605
EUSTAQUIO REYEZ HERNANDEZ

2. Objetivo: Hacer unas fichas técnicas de los siguientes elementos y poner una
imagen y los elementos principales de cada componente.
Gabinetes
Fuente de poder
Memoria Ram
Cd
Blu-Ray
DVD
USB
Disco Duro
Bios
Tarjeta Madre

3. Gabinete
Características :
Diseñado para colocarse "de pie" sobre una superficie firme.
Expandir sus funciones con unidades ópticas, lectoras de memorias digitales,
discos duros y disqueteras adicionales.
Una entrada de aire lateral, que conduce directamente el aire hasta
el microprocesador.
Puertos frontales para evitar colocar dispositivos de uso frecuente en los
puertos traseros (puertos USB, puertos FireWire, Jack 3.5" para audífonos,
entre otros).
Contenido interior:
Microprocesador
Botones
Panel de puertos
Fuente
Ventiladores
Cono de ventilación
Ranuras para tarjetas
Tipos:
Escritorio:
Este tipo de gabinete es pequeño tamaño cuya función principal es la de ocupar menor
espacio y crea un diseño más agradable.
Torre:
Puedes colocar una gran cantidad de dispositivos y es usado cuando se precisa una
gran cantidad de dispositivos.
Fallas potenciales:
Los gabinetes no presentan ningún tipo
de fallas ya que son todas las placas
metálicas que protege a los componentes
que se encuentran dentro de ella.
Lo único que puede tener fallas son los
componentes que se encuentran dentro
del gabinete.
Precio:
Desde $589 a $5,192

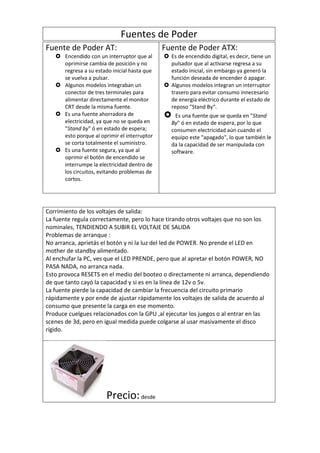

4. Fuentes de Poder
Fuente de Poder AT: Fuente de Poder ATX:
 Encendido con un interruptor que al  Es de encendido digital, es decir, tiene un
oprimirse cambia de posición y no pulsador que al activarse regresa a su
regresa a su estado inicial hasta que estado inicial, sin embargo ya generó la
se vuelva a pulsar. función deseada de encender ó apagar.
 Algunos modelos integraban un  Algunos modelos integran un interruptor
conector de tres terminales para trasero para evitar consumo innecesario
alimentar directamente el monitor de energía eléctrico durante el estado de
CRT desde la misma fuente. reposo "Stand By“.
 Es una fuente ahorradora de  Es una fuente que se queda en "Stand
electricidad, ya que no se queda en By" ó en estado de espera, por lo que
"Stand by" ó en estado de espera; consumen electricidad aún cuando el
esto porque al oprimir el interruptor equipo este "apagado", lo que también le
se corta totalmente el suministro. da la capacidad de ser manipulada con
 Es una fuente segura, ya que al software.
oprimir el botón de encendido se
interrumpe la electricidad dentro de
los circuitos, evitando problemas de
cortos.
Corrimiento de los voltajes de salida:
La fuente regula correctamente, pero lo hace tirando otros voltajes que no son los
nominales, TENDIENDO A SUBIR EL VOLTAJE DE SALIDA
Problemas de arranque :
No arranca, aprietás el botón y ni la luz del led de POWER. No prende el LED en
mother de standby alimentado.
Al enchufar la PC, ves que el LED PRENDE, pero que al apretar el botón POWER, NO
PASA NADA, no arranca nada.
Esto provoca RESETS en el medio del booteo o directamente ni arranca, dependiendo
de que tanto cayó la capacidad y si es en la línea de 12v o 5v.
La fuente pierde la capacidad de cambiar la frecuencia del circuito primario
rápidamente y por ende de ajustar rápidamente los voltajes de salida de acuerdo al
consumo que presente la carga en ese momento.
Produce cuelgues relacionados con la GPU ,al ejecutar los juegos o al entrar en las
scenes de 3d, pero en igual medida puede colgarse al usar masivamente el disco
rígido.
Precio: desde

5. Los dispositivos o unidades de almacenamiento de datos son componentes que leen o escriben
datos en medios o soportes de almacenamiento.
Estos dispositivos realizan las operaciones de lectura o escritura de los medios o soportes donde
se almacenan o guardan, lógica y físicamente, los archivos de un sistema informático.
Memoria RAM
Características de la memoria principal (RAM)
Un sistema de memoria se puede clasificar en
Se denomina memoria a los circuitos que función de muy diversas características. Entre ellas
permiten almacenar y recuperar la podemos destacar las siguientes:
información. En un sentido más amplio,
puede referirse también a sistemas
Localización: Interna (se encuentra en la placa
externos de almacenamiento, como las
base)
unidades de disco o de cinta. Memoria de
acceso aleatorio o RAM (Random Access
Memory) es la memoria basada en Método de acceso: La RAM es una memoria de
semiconductores que puede ser leída y acceso aleatorio. Esto significa que una palabra o
escrita por el microprocesador u otros byte se puede encontrar de forma directa, sin
dispositivos de hardware. El acceso a las tener en cuenta los bytes almacenados antes o
posiciones de almacenamiento se puede después de dicha palabra (al contrario que las
realizar en cualquier orden. memorias en cinta, que requieren de un acceso
secuencial). Además, la RAM permite el acceso
para lectura y escritura de información.
Velocidad de acceso: Actualmente se pueden
encontrar sistemas de memoria RAM capaces de
realizar transferencias a frecuencias del orden de
los Gbps (gigabits por segundo). También es
importante anotar que la RAM es una memoria
volátil, es decir, requiere de alimentación eléctrica
para mantener la información. En otras palabras,
la RAM pierde toda la información al desconectar el
ordenador.
CD Características técnicas :
Capacidad por capa : 700 mb
CD significa "Compact Disc" ó disco *Es un soporte digital-óptico de información,
compacto. Es una circular con 120 *puede ser de sonido, datos, vídeo u otros
mm.de diámetro y 1 mm.de espesor;
formatos.
fabricada con un plástico llamado poli
carbonato. Almacenan por los bits por *El CD esta constituido por una capa de
medio de ranuras microscópicas en su policarbonato, otra de aluminio empapado de la
superficie, realizadas por un rayo láser. sustancia fijadora, una sustancia protectora y en
ocasiones una etiqueta.
*Posse dos láseres, uno hace marcas en la
sustancia fijadora y así la información se graba.
Mientras que el otro se lanza al disco y en ciertos
momentos es reflejado por el aluminio y en otras
es bloqueado por las marcas dejadas por el primer

6. láser.
Blu-ray Características técnicas
+diámetro de 12 cm que viene a ser el estándar de
medida para la bandeja de entrada del dispositivo
correspondiente.
+Normalmente una capa de disco Blu-Ray puede
almacenar cerca de 25 GB de información,
habiendo discos ópticos de esa tecnología que
disponen cuatro capas y que por tanto llegan a
almacenar 100 GB de información total. La
velocidad actual de transferencia de datos que
tienen estos discos viene a ser de 36 mbps,
analizándose la posibilidad de aumentar esta
velocidad a unos 82 mbps.
+La superficie de la que consta el Blu-Ray es
resistente a todo tipo de ralladuras debido a un
material llamado como Durabis que viene a formar
la última capa de protección física de estos discos.
DVD
Formatos de DVD:
* DVD-ROM: método de almacenamiento de sólo
lectura de alta capacidad.
* DVD-Vídeo: almacenamiento digital para
películas.
* DVD-Audio: similar al CD-Audio (mayor
capacidad).
* DVD-R: para una sola grabación y múltiples
lecturas; similar al CD-R.
* DVD-RAM: variante grabable y regrabable del
DVD; similar al CD-RW.

7. USB características:
_ Tipo de dispositivo:
_ Hardware compatible
_ Sistemas operativos compatibles
_ Drivers
_ Tipo de memoria
_ Interfaces disponibles
_ Velocidad de lectura
_ Velocidad de escritura
_ Chip
_ Retención de datos
_ Indicador de funcionamiento
_ Intensidad operativa
_ Temperatura operativa

8. DISCO DURO
Características :
Es un dispositivo de almacenamiento de datos no volátil que emplea un sistema
de grabación magnética para almacenar datos digitales.
Se compone de uno o más platos o discos rígidos, unidos por un mismo eje que gira a
gran velocidad dentro de una caja metálica sellada.
Sobre cada plato, y en cada una de sus caras, se sitúa un cabezal de lectura/escritura
que flota sobre una delgada lámina de aire generada por la rotación de los discos.
Tipos:
Clasificación por su ubicación interna o externa
Esta clasificación sólo nos proporcionará información sobre la ubicación del disco, es decir, si el mismo
se encuentra dentro de la carcasa del ordenador o bien fuera de la misma, conectándose al PC
mediante un cable USB o Firewire.
Dentro de los discos duros externos tenemos los discos FireWire, USB y los nuevos SATA.
Clasificación por tamaño del disco duro
Esta clasificación atiende únicamente a al tamaño del disco duro, desde los primeros discos duros
comerciales que comenzaron a llegar al mercado y cuyo tamaño era de 5,25 pulgadas a los más
modernos de 1,8 pulgadas contenidos en dispositivos MP3 y ordenadores portátiles de última
generación.
Clasificación por el tipo de controladora de datos
La interfaz es el tipo de comunicación que realiza la controladora del disco con la placa base o bus de
datos del ordenador.
FALLAS
Por el ruido
Mensajes del BIOS
Sobrecalentamiento

9. BIOS
Características :
La BIOS no está preparada para ser manejada de forma manual por completo, la mayoría de
sus settings son automáticos
Entre estos podemos incluir el manejo de latencias, que sólo nos permite modificar el Cas
Latency, el resto es inmodificable.
Tipos:
ROM (Read Only Memory)
El software característico de la BIOS viene grabado en un chip de memoria no volátil de solo lectura
ROM, situado en la placa base, de ahí el nombre ROM BIOS. Sólo se puede grabar en el momento que
se fabrica el chip.
EPROM ("Erasable programmable read-only memory")
Las EPROM se programan insertando el chip en un programador de EPROM y activando cada una de las
direcciones del chip, a la vez que se aplican tensiones de -25 a -40 V a los pines adecuados. Los tiempos
medios de borrado de una EPROM, por exposición a la luz ultravioleta, oscilan entre 10 y 30 minutos.
Flash BIOS
En la actualidad se utiliza un tipo de memoria no volátil "flash" (Flash BIOS) que puede ser regrabada
sin utilizar ningún dispositivo de borrado o grabación especial, lo que permite actualizarla muy
cómodamente.
FALLAS
Son marcadas por pitidos
p/e
Tono continuo: Error en el suministro
eléctrico (llega mal la corriente, o la caja
de suministro esta fastidiada, no hay más
que cambiarla).
Otros son marcados por mensajes de
alerta de estado.
p/e
*Keyboard error or no keyboard present

10. Tarjeta madre
ECS LGA775 G31T-M7
o Tipo de Memoria: DDR2
o MemoriaMáxima: 4 GB
o Compatible con Procesador:
o Intel Celeron,
o Intel Core 2 Duo,
o Intel Core 2 Quad,
o Intel Pentium Dual-Core
Las tarjeta madre o motherboard pueden fallar por las siguientes razones:
1. Descarga electroestática.
2. Picos de energía, fallos en la fuente de energía eléctrica.
3. Daño físico (golpes o impactos) durante la instalación de un procesador o
bien del procesador.
4. Flexión excesiva durante el proceso de instalación de un procesador o de
memoria.
5. Daño en componentes junto al zócalo del procesador durante la instalación
de un nuevo procesador.
6. Componentes sueltos dentro del sistema que impactan cuando se mueve el
sistema.
7. Sobrecalentamiento del chip de puente norte.
8. Cortocircuitos en componentes después de la instalación.
Marcas de tarjetas madre
Tyan
Intel
Gigabyte}
PC Chips
Epox
Albatron}
Supermicro
Tomato Board Desde: $ 599.00 hasta: $ 974.40

11. memoria ram ddr3 4gb 1333mhz adata para pc
Síntomas de un sistema con la memoria RAM fallada:
La computadora no se inicia, y en su lugar lanza beeps (o pitidos).
O en la primera pantalla que muestra la PC al encenderse,
especifica claramente que la memoria está fallada.
El sistema operativo se detiene o lanza mensajes de error de Fallas de Protección
General
Origen de las fallas de protección general),
Operaciones Ilegales, Excepciones Fatales, etc.
La computadora se reinicia de forma aleatoria.
Tipo de memoria rammas utilizadas en la actualidad
$ 3790012cuotas de $ 3632
