Este documento proporciona información técnica sobre los aceros inoxidables AISI 304 y AISI 316, incluyendo sus composiciones químicas, propiedades físicas y mecánicas, aplicaciones comunes, y recomendaciones para su mecanizado y tratamiento térmico.
El documento describe el acero AISI 1045, un acero de medio carbono utilizado para fabricar componentes de maquinaria debido a su dureza y tenacidad. El acero AISI 1045 puede ser forjado, tratado térmicamente, endurecido por llama o inducción. Contiene entre 0.43-0.50% de carbono y es adecuado para fabricar piñones, ejes, tornillos y herramientas agrícolas. El tratamiento térmico normal para este acero es normalizado a 900°C y recocido a 790°
Este documento proporciona información sobre diferentes tipos de fresado, incluyendo fresado cilíndrico, frontal y de acabado. Describe características de fresas cilíndricas y frontales, parámetros de fresado, tipos de fresas frontales y diferencias entre fresado convencional e inverso.
El documento describe el concepto de fatiga de materiales, la cual ocurre cuando un material es sometido a cargas cíclicas repetidas. Esto puede causar grietas microscópicas que conducen a una falla repentina, incluso si las cargas están dentro de los límites estáticos. El documento también explica cómo realizar pruebas de fatiga, cómo se representan los resultados en un diagrama de S-N, y los factores que afectan la resistencia a la fatiga de un material.
Este documento describe los fundamentos del proceso de fundición de metales. Explica que la fundición involucra calentar el metal hasta que se funde, vaciarlo en un molde donde se solidifica tomando la forma de la cavidad. Describe los diferentes tipos de moldes y procesos de fundición como fundición en arena, centrífuga, yeso y cerámica. También cubre temas como calentamiento del metal, vaciado, solidificación, contracción y diseño de mazarotas.
La tesis presenta una metodología para la optimización del análisis de esfuerzos por fatiga de alto ciclo en componentes de máquinas. El documento incluye una introducción sobre las teorías de falla por fatiga, los mecanismos de falla y los criterios para medir fallas. También presenta métodos para estimar la resistencia teórica a la fatiga, factores de corrección y modelos de análisis de falla. Finalmente, la tesis incluye un caso de estudio sobre el diseño de ejes sometidos a flex
Este documento proporciona especificaciones técnicas para diferentes aleaciones y perfiles de aluminio, incluyendo sus propiedades mecánicas, químicas y dimensionales. Detalla los usos comunes de las aleaciones 6061, 6063 y 6261 para perfiles estructurales y arquitectónicos. También resume las propiedades generales del aluminio como su coeficiente de dilatación, conductividad térmica y eléctrica.
Este documento trata sobre la termodinámica en el corte de metales mediante el uso de herramientas de corte. Explica conceptos como tipos de virutas producidas, importancia de las variables de corte, uso de propiedades físicas y químicas, y seguridad industrial relacionada al desprendimiento de virutas. También describe procesos de corte como torneado, taladrado, fresado y aserrado, y factores como ángulo de ataque, relación de corte y propiedades de los materiales de corte
El AISI 4140 es un acero medio carbono aleado con cromo y molibdeno que es altamente templable y resistente al desgaste, fatiga e impacto. Puede ser nitrurado para mejorar su resistencia al desgaste. Se utiliza comúnmente para fabricar engranajes pequeños, tijeras, tornillos de alta resistencia, ejes y guías, y es susceptible al endurecimiento térmico mediante austenización y temple en aceite u horneado.
El documento describe el acero AISI 1045, un acero de medio carbono utilizado para fabricar componentes de maquinaria debido a su dureza y tenacidad. El acero AISI 1045 puede ser forjado, tratado térmicamente, endurecido por llama o inducción. Contiene entre 0.43-0.50% de carbono y es adecuado para fabricar piñones, ejes, tornillos y herramientas agrícolas. El tratamiento térmico normal para este acero es normalizado a 900°C y recocido a 790°
Este documento proporciona información sobre diferentes tipos de fresado, incluyendo fresado cilíndrico, frontal y de acabado. Describe características de fresas cilíndricas y frontales, parámetros de fresado, tipos de fresas frontales y diferencias entre fresado convencional e inverso.
El documento describe el concepto de fatiga de materiales, la cual ocurre cuando un material es sometido a cargas cíclicas repetidas. Esto puede causar grietas microscópicas que conducen a una falla repentina, incluso si las cargas están dentro de los límites estáticos. El documento también explica cómo realizar pruebas de fatiga, cómo se representan los resultados en un diagrama de S-N, y los factores que afectan la resistencia a la fatiga de un material.
Este documento describe los fundamentos del proceso de fundición de metales. Explica que la fundición involucra calentar el metal hasta que se funde, vaciarlo en un molde donde se solidifica tomando la forma de la cavidad. Describe los diferentes tipos de moldes y procesos de fundición como fundición en arena, centrífuga, yeso y cerámica. También cubre temas como calentamiento del metal, vaciado, solidificación, contracción y diseño de mazarotas.
La tesis presenta una metodología para la optimización del análisis de esfuerzos por fatiga de alto ciclo en componentes de máquinas. El documento incluye una introducción sobre las teorías de falla por fatiga, los mecanismos de falla y los criterios para medir fallas. También presenta métodos para estimar la resistencia teórica a la fatiga, factores de corrección y modelos de análisis de falla. Finalmente, la tesis incluye un caso de estudio sobre el diseño de ejes sometidos a flex
Este documento proporciona especificaciones técnicas para diferentes aleaciones y perfiles de aluminio, incluyendo sus propiedades mecánicas, químicas y dimensionales. Detalla los usos comunes de las aleaciones 6061, 6063 y 6261 para perfiles estructurales y arquitectónicos. También resume las propiedades generales del aluminio como su coeficiente de dilatación, conductividad térmica y eléctrica.
Este documento trata sobre la termodinámica en el corte de metales mediante el uso de herramientas de corte. Explica conceptos como tipos de virutas producidas, importancia de las variables de corte, uso de propiedades físicas y químicas, y seguridad industrial relacionada al desprendimiento de virutas. También describe procesos de corte como torneado, taladrado, fresado y aserrado, y factores como ángulo de ataque, relación de corte y propiedades de los materiales de corte
El AISI 4140 es un acero medio carbono aleado con cromo y molibdeno que es altamente templable y resistente al desgaste, fatiga e impacto. Puede ser nitrurado para mejorar su resistencia al desgaste. Se utiliza comúnmente para fabricar engranajes pequeños, tijeras, tornillos de alta resistencia, ejes y guías, y es susceptible al endurecimiento térmico mediante austenización y temple en aceite u horneado.
Este documento proporciona información sobre la aleación de aluminio 6063, incluyendo su composición química, propiedades mecánicas y físicas, tratamientos térmicos, aplicaciones y recomendaciones para su uso. La aleación 6063 contiene principalmente aluminio, magnesio y silicio, y puede ser tratada térmicamente para alcanzar diferentes estados con variadas resistencias y alargamientos. Es una aleación de características medias utilizada comúnmente para perfiles y estructuras ligeras.
Este documento presenta una serie de ejercicios sobre ajustes y tolerancias. Los ejercicios incluyen determinar el tipo de ajuste entre ejes y agujeros de diferentes diámetros, calcular dimensiones máximas y mínimas para ajustes específicos, y expresar ajustes en forma simbólica según las tolerancias dadas.
cédulas de tubería las cuales se utilizan acorde al propósito en las cuales se vallan a emplear por ejemplo: una cédula 40 tiene unas características diferentes a la 80, las dos mencionadas son cédulas muy comunes en el mercado.
Este documento presenta las normas para representar gráficamente uniones soldadas en planos técnicos. Describe símbolos para diferentes tipos de soldaduras, como soldaduras a tope, en ángulo y por puntos. Explica cómo colocar los símbolos junto con líneas de referencia, flechas y dimensiones. También cubre indicaciones adicionales como procesos de soldadura y niveles de aceptación. El objetivo es proporcionar una representación normalizada y clara de uniones soldadas en documentos de ingeniería.
El documento describe diferentes técnicas de trazado y corte utilizadas en la elaboración de piezas. Explica los instrumentos de trazado como el gramil y la punta de trazar, y métodos como el trazado al aire. Describe técnicas de corte como serrado manual y mecánico, corte por abrasión con amoladora portátil, corte por cizallamiento con cincel, y corte térmico con plasma u oxicorte. Finalmente, presenta normas de seguridad para estas operaciones.
Practica endurecimiento de un material D2 hasta 58 RC desde una dureza inicia...Rafael Pérez-García
Endurecer un material D2 hasta 58 RC desde una dureza inicial de 22 RC, esto con el fin de encontrar un material que pueda ser utilizado en una soldadura por friccion donde el material actualmente utilizado es más costoso que el material D2
El acero D2 es un acero de alto carbono de grado herramientas y alto cromo, es una subcategoría de aceros para herramientas de trabajo en frío que es designado por el símbolo de la letra D. Ellos se caracterizan por el alto contenido de carbono, 1,40 a 2,60%, y nominalmente 12% de cromo. Los aceros que contienen molibdeno son endurecidos por aire, y por lo tanto ofrecen un alto grado de estabilidad en el tratamiento térmico. Aunque estos aceros pueden ser inactivós en aceite, el movimiento es ligeramente mayor cuando el aceite se apaga.
1) Se resumen los 11 problemas de fresado propuestos. La mayoría involucran calcular velocidades de corte, fuerzas de corte, tiempos de machinedo y potencias requeridas usando datos como diámetros de fresa, revoluciones, velocidades de avance y profundidades de corte.
2) Los problemas 9 y 10 involucran el método de división indirecta para construir engranajes helicoidales y calcular las vueltas requeridas de la manivela del cabezal divisor.
3) El problema 11 pregunta sobre construir una barra hexagonal
Este documento trata sobre las causas de falla de materiales. Explica las principales causas de falla como fabricación defectuosa, mal diseño, uso incorrecto y corrosión. También describe los diferentes tipos de cargas y esfuerzos mecánicos como tensión, compresión, flexión y torsión. Finalmente, clasifica los tipos de fractura como dúctil, frágil y fatiga, e identifica sus características distintivas.
El documento proporciona especificaciones técnicas de tornillos de diferentes tipos y tamaños, incluyendo dimensiones, materiales, acabados y propiedades mecánicas. Se detallan medidas mínimas y máximas de tornillos para yeso, madera, de seguridad con inserto de nylon, hexagonales pesados grado B-7 y de cabeza cilíndrica grado 8.
Este documento trata sobre los materiales cerámicos y vidrios. Explica que las cerámicas son compuestos inorgánicos no metálicos con estructura cristalina o amorfa. Se clasifican según su aplicación en arcilla, porcelana, refractarios, abrasivos, cemento y cerámica avanzada. También describe el vidrio, su fabricación a partir de arena, carbonato sódico y caliza, y diferentes tipos como borosilicato y de seguridad.
El documento describe los diferentes procesos de temple del acero, incluyendo el temple continuo completo e incompleto, temple escalonado y superficial. Explica cómo la velocidad de enfriamiento y otros factores afectan la dureza y propiedades del acero templado. También cubre el diagrama hierro-carbono y cómo se utiliza para identificar las temperaturas de transformación durante el temple.
El troquelado es un proceso mecánico de producción industrial que se utiliza para trabajar láminas metálicas frías y fabricar piezas mediante el uso de una herramienta llamada troquel. Es un método eficiente para la producción masiva que se usa ampliamente en diversos sectores como electrodomésticos, automotriz y electrónico.
Este documento presenta una introducción al diseño de elementos de máquinas. Explica la diferencia entre ciencia, ingeniería y proyecto, y cómo la ingeniería aplica los conocimientos científicos para satisfacer necesidades humanas a través del diseño. También describe brevemente los principales materiales utilizados como el acero, sus propiedades y aplicaciones comunes. El objetivo es proporcionar a los estudiantes una guía básica sobre los conceptos y procesos de diseño mecánico que se abordarán con más detalle en el
El documento describe cómo los tratamientos térmicos afectan la estructura cristalina y las propiedades mecánicas de los aceros. Explica que calentar el acero por encima de ciertas temperaturas críticas cambia su estructura a austenita, mientras que enfriarlo lentamente forma perlita u otras estructuras. Los tratamientos térmicos como el temple, normalizado y recocido se usan para modificar la dureza y resistencia del acero.
Este documento describe los diferentes tipos de aceros inoxidables, incluyendo sus propiedades y usos. Explica que el acero inoxidable es una aleación de hierro con pequeñas cantidades de carbono y otros elementos como cromo y níquel. Se clasifican los aceros inoxidables en ferríticos, martensíticos, austeníticos y dúplex, dependiendo de su composición y estructura metalúrgica. Finalmente, menciona algunas aplicaciones comunes del acero inoxidable en la industria y el hogar.
Este documento presenta fórmulas para calcular el tiempo de procesamiento en el fresado. Incluye fórmulas para calcular el avance por diente y por revolución, la velocidad de avance, el tiempo de máquina basado en la profundidad de corte y la velocidad de corte, y las revoluciones por minuto necesarias basadas en la longitud de la pieza, el avance perdido y el arranque. También explica cómo calcular el arranque de viruta.
Este documento resume un informe sobre el acero como material de construcción. Explica las características, ventajas y desventajas del acero, así como su proceso de fabricación y demanda en el mercado de la construcción. Concluye que el acero es uno de los materiales metálicos más utilizados en construcciones contemporáneas debido a sus múltiples ventajas para sistemas constructivos verticales.
Este documento describe un ensayo de flexión estática realizado para determinar las propiedades mecánicas de diferentes materiales. Se explica la teoría del ensayo, los materiales y probetas utilizadas, y los cálculos para obtener el módulo de elasticidad y resistencia a la flexión. Los resultados muestran que la probeta de acero no es adecuada debido a su comportamiento dúctil, mientras que para la probeta de fundición se calculan un módulo de elasticidad de 29215 MPa y una resistencia a la flexión de
El documento proporciona información sobre acero de refuerzo y sus usos. Define acero como una aleación de hierro con carbono y otros elementos. Explica que el acero de refuerzo se usa comúnmente para aumentar la resistencia, ductilidad y capacidad de carga del concreto. También detalla los usos comunes del acero de refuerzo en elementos de concreto presforzado como vigas y losas, así como las dimensiones y especificaciones de las varillas de acero de refuerzo.
El acero inoxidable AISI 303 tiene excelente maquinabilidad y resistencia a la corrosión en atmósferas ligeramente corrosivas. Se compone principalmente de cromo, níquel y manganeso. Es adecuado para producción en serie de piezas como tuercas, tornillos, uniones y partes de válvulas debido a su fácil maquinado. No puede ser endurecido térmicamente.
Este documento proporciona información sobre la aleación de aluminio 6063, incluyendo su composición química, propiedades mecánicas y físicas, tratamientos térmicos, aplicaciones y recomendaciones para su uso. La aleación 6063 contiene principalmente aluminio, magnesio y silicio, y puede ser tratada térmicamente para alcanzar diferentes estados con variadas resistencias y alargamientos. Es una aleación de características medias utilizada comúnmente para perfiles y estructuras ligeras.
Este documento presenta una serie de ejercicios sobre ajustes y tolerancias. Los ejercicios incluyen determinar el tipo de ajuste entre ejes y agujeros de diferentes diámetros, calcular dimensiones máximas y mínimas para ajustes específicos, y expresar ajustes en forma simbólica según las tolerancias dadas.
cédulas de tubería las cuales se utilizan acorde al propósito en las cuales se vallan a emplear por ejemplo: una cédula 40 tiene unas características diferentes a la 80, las dos mencionadas son cédulas muy comunes en el mercado.
Este documento presenta las normas para representar gráficamente uniones soldadas en planos técnicos. Describe símbolos para diferentes tipos de soldaduras, como soldaduras a tope, en ángulo y por puntos. Explica cómo colocar los símbolos junto con líneas de referencia, flechas y dimensiones. También cubre indicaciones adicionales como procesos de soldadura y niveles de aceptación. El objetivo es proporcionar una representación normalizada y clara de uniones soldadas en documentos de ingeniería.
El documento describe diferentes técnicas de trazado y corte utilizadas en la elaboración de piezas. Explica los instrumentos de trazado como el gramil y la punta de trazar, y métodos como el trazado al aire. Describe técnicas de corte como serrado manual y mecánico, corte por abrasión con amoladora portátil, corte por cizallamiento con cincel, y corte térmico con plasma u oxicorte. Finalmente, presenta normas de seguridad para estas operaciones.
Practica endurecimiento de un material D2 hasta 58 RC desde una dureza inicia...Rafael Pérez-García
Endurecer un material D2 hasta 58 RC desde una dureza inicial de 22 RC, esto con el fin de encontrar un material que pueda ser utilizado en una soldadura por friccion donde el material actualmente utilizado es más costoso que el material D2
El acero D2 es un acero de alto carbono de grado herramientas y alto cromo, es una subcategoría de aceros para herramientas de trabajo en frío que es designado por el símbolo de la letra D. Ellos se caracterizan por el alto contenido de carbono, 1,40 a 2,60%, y nominalmente 12% de cromo. Los aceros que contienen molibdeno son endurecidos por aire, y por lo tanto ofrecen un alto grado de estabilidad en el tratamiento térmico. Aunque estos aceros pueden ser inactivós en aceite, el movimiento es ligeramente mayor cuando el aceite se apaga.
1) Se resumen los 11 problemas de fresado propuestos. La mayoría involucran calcular velocidades de corte, fuerzas de corte, tiempos de machinedo y potencias requeridas usando datos como diámetros de fresa, revoluciones, velocidades de avance y profundidades de corte.
2) Los problemas 9 y 10 involucran el método de división indirecta para construir engranajes helicoidales y calcular las vueltas requeridas de la manivela del cabezal divisor.
3) El problema 11 pregunta sobre construir una barra hexagonal
Este documento trata sobre las causas de falla de materiales. Explica las principales causas de falla como fabricación defectuosa, mal diseño, uso incorrecto y corrosión. También describe los diferentes tipos de cargas y esfuerzos mecánicos como tensión, compresión, flexión y torsión. Finalmente, clasifica los tipos de fractura como dúctil, frágil y fatiga, e identifica sus características distintivas.
El documento proporciona especificaciones técnicas de tornillos de diferentes tipos y tamaños, incluyendo dimensiones, materiales, acabados y propiedades mecánicas. Se detallan medidas mínimas y máximas de tornillos para yeso, madera, de seguridad con inserto de nylon, hexagonales pesados grado B-7 y de cabeza cilíndrica grado 8.
Este documento trata sobre los materiales cerámicos y vidrios. Explica que las cerámicas son compuestos inorgánicos no metálicos con estructura cristalina o amorfa. Se clasifican según su aplicación en arcilla, porcelana, refractarios, abrasivos, cemento y cerámica avanzada. También describe el vidrio, su fabricación a partir de arena, carbonato sódico y caliza, y diferentes tipos como borosilicato y de seguridad.
El documento describe los diferentes procesos de temple del acero, incluyendo el temple continuo completo e incompleto, temple escalonado y superficial. Explica cómo la velocidad de enfriamiento y otros factores afectan la dureza y propiedades del acero templado. También cubre el diagrama hierro-carbono y cómo se utiliza para identificar las temperaturas de transformación durante el temple.
El troquelado es un proceso mecánico de producción industrial que se utiliza para trabajar láminas metálicas frías y fabricar piezas mediante el uso de una herramienta llamada troquel. Es un método eficiente para la producción masiva que se usa ampliamente en diversos sectores como electrodomésticos, automotriz y electrónico.
Este documento presenta una introducción al diseño de elementos de máquinas. Explica la diferencia entre ciencia, ingeniería y proyecto, y cómo la ingeniería aplica los conocimientos científicos para satisfacer necesidades humanas a través del diseño. También describe brevemente los principales materiales utilizados como el acero, sus propiedades y aplicaciones comunes. El objetivo es proporcionar a los estudiantes una guía básica sobre los conceptos y procesos de diseño mecánico que se abordarán con más detalle en el
El documento describe cómo los tratamientos térmicos afectan la estructura cristalina y las propiedades mecánicas de los aceros. Explica que calentar el acero por encima de ciertas temperaturas críticas cambia su estructura a austenita, mientras que enfriarlo lentamente forma perlita u otras estructuras. Los tratamientos térmicos como el temple, normalizado y recocido se usan para modificar la dureza y resistencia del acero.
Este documento describe los diferentes tipos de aceros inoxidables, incluyendo sus propiedades y usos. Explica que el acero inoxidable es una aleación de hierro con pequeñas cantidades de carbono y otros elementos como cromo y níquel. Se clasifican los aceros inoxidables en ferríticos, martensíticos, austeníticos y dúplex, dependiendo de su composición y estructura metalúrgica. Finalmente, menciona algunas aplicaciones comunes del acero inoxidable en la industria y el hogar.
Este documento presenta fórmulas para calcular el tiempo de procesamiento en el fresado. Incluye fórmulas para calcular el avance por diente y por revolución, la velocidad de avance, el tiempo de máquina basado en la profundidad de corte y la velocidad de corte, y las revoluciones por minuto necesarias basadas en la longitud de la pieza, el avance perdido y el arranque. También explica cómo calcular el arranque de viruta.
Este documento resume un informe sobre el acero como material de construcción. Explica las características, ventajas y desventajas del acero, así como su proceso de fabricación y demanda en el mercado de la construcción. Concluye que el acero es uno de los materiales metálicos más utilizados en construcciones contemporáneas debido a sus múltiples ventajas para sistemas constructivos verticales.
Este documento describe un ensayo de flexión estática realizado para determinar las propiedades mecánicas de diferentes materiales. Se explica la teoría del ensayo, los materiales y probetas utilizadas, y los cálculos para obtener el módulo de elasticidad y resistencia a la flexión. Los resultados muestran que la probeta de acero no es adecuada debido a su comportamiento dúctil, mientras que para la probeta de fundición se calculan un módulo de elasticidad de 29215 MPa y una resistencia a la flexión de
El documento proporciona información sobre acero de refuerzo y sus usos. Define acero como una aleación de hierro con carbono y otros elementos. Explica que el acero de refuerzo se usa comúnmente para aumentar la resistencia, ductilidad y capacidad de carga del concreto. También detalla los usos comunes del acero de refuerzo en elementos de concreto presforzado como vigas y losas, así como las dimensiones y especificaciones de las varillas de acero de refuerzo.
El acero inoxidable AISI 303 tiene excelente maquinabilidad y resistencia a la corrosión en atmósferas ligeramente corrosivas. Se compone principalmente de cromo, níquel y manganeso. Es adecuado para producción en serie de piezas como tuercas, tornillos, uniones y partes de válvulas debido a su fácil maquinado. No puede ser endurecido térmicamente.
Este documento describe el acero corrugado ASTM A706 Grado 60, un acero microaleado de alta ductilidad utilizado como refuerzo para estructuras de concreto armado. Presenta barras rectas de sección circular con resaltes que mejoran la adherencia al concreto. Se usa en estructuras sismorresistentes según normas peruanas y estadounidenses. Cumple con estándares ASTM A706/A706M Grado 60 y NTP 339.186 Grado 420. Se produce en barras de 9-12m en diámetros de 6mm
Este documento describe las propiedades físicas y químicas del acero inoxidable 316 y 316L. El acero 316 tiene un contenido de molibdeno del 2-3% que lo hace más resistente a la corrosión por picaduras que el acero 304. El acero 316L tiene un contenido de carbono menor al 0.03% para mejorar la soldabilidad. Ambos aceros son austeníticos con un contenido típico de 16-18% de cromo y 10-14% de níquel. Se utilizan comúnmente en equipos de
Este documento describe las propiedades físico-químicas del acero inoxidable 316 y 316L. Explica que el 316 es más resistente a la corrosión que el 304, especialmente por la presencia de halógenos como el cloro, debido a que contiene entre un 2-3% de molibdeno. También detalla las características químicas, incluyendo el contenido de titanio, y los procesos de decapado y pasivado para restaurar la resistencia a la corrosión.
El documento proporciona información sobre diferentes varillas para soldadura oxiacetilénica y TIG. Describe las propiedades y aplicaciones típicas de varillas de bronce, aluminio, plata y otras aleaciones para soldar acero, cobre, latón y otros metales. Las varillas incluyen bronces, aluminios puros y con silicio, aleaciones de aluminio-magnesio y diferentes aleaciones de plata con contenidos variables de plata y cadmio.
Este documento proporciona información sobre varias varillas para soldadura oxiacetilénica y TIG de diferentes metales como bronce, aluminio, plata y acero. Resume las propiedades, composiciones químicas típicas y aplicaciones de cada varilla.
Este documento trata sobre estructuras metálicas y aceros estructurales. Explica que el acero es una aleación de hierro y carbono y describe su proceso de fabricación. Luego detalla las propiedades mecánicas del acero y los diferentes tipos, como aceros al carbono, de aleación y de alta resistencia. Finalmente, enumera los principales productos de acero laminado producidos en Perú y Estados Unidos, como ángulos, barras, canales, perfiles y tubos.
Este documento habla sobre los aceros de baja aleación y los aceros inoxidables. Introduce los aceros de baja aleación como una mejora sobre los aceros al carbono simples para superar sus deficiencias. Luego describe los principales tipos de aceros inoxidables, incluyendo ferríticos, martensíticos y austeníticos, y sus propiedades y usos comunes. Finalmente, incluye tablas con composiciones químicas, propiedades mecánicas y aplicaciones típicas de varios aceros de baja
El acero inoxidable 304 es uno de los más versátiles y usados de la serie 300. Tiene excelentes propiedades para conformado, soldado y resistencia a la corrosión, superando al tipo 302 en ambientes corrosivos. Se puede usar desde -270°C hasta 925°C, aunque no se recomienda entre 425-860°C. Contiene al menos un 0.08% de carbono, 2.00% de manganeso, 1.00% de silicio, entre 18.0-20.0% de cromo y 8.0-10.5% de níquel.
El documento proporciona información sobre el berilio, sus propiedades, aplicaciones y aleaciones principales. El berilio es un metal ligero con alta resistencia y rigidez que se utiliza comúnmente como endurecedor en aleaciones de cobre. Las principales aleaciones de berilio son cobre-berilio, níquel-berilio y cobre-titanio-cobalto-berilio, que se utilizan en aplicaciones mecánicas y eléctricas. El documento también incluye tablas detalladas sobre la composición y propiedades de estas aleaciones de
El documento proporciona información sobre el acero inoxidable SISA 420 INOX, que es adecuado para moldes debido a su buena combinación de resistencia a la corrosión y resistencia al desgaste. El acero se somete a un tratamiento térmico para desarrollar estas propiedades, incluido el temple y el revenido, y se recomienda para aplicaciones que requieren alta pulido e integridad superficial a largo plazo.
El acero inoxidable AISI 430 es un acero que no es tratado térmicamente que combina buena resistencia a la corrosión con propiedades mecánicas útiles. Tiene buena resistencia a una amplia variedad de medios corrosivos como ácido nítrico y otros ácidos orgánicos. Se usa comúnmente para fabricación de adornos, herramientas para chimenea, tanques para ácido nítrico y equipos para restaurantes.
El documento proporciona una introducción al proceso siderúrgico, incluyendo los pasos desde los materiales iniciales como el mineral de hierro y el carbón hasta la obtención del hierro puro y el acero a través de procesos como el alto horno, el convertidor y la colada continua. También describe los constituyentes estructurales del acero como la ferrita, la cementita y la perlita, y los tratamientos térmicos y mecánicos para modificar las propiedades del acero.
Explica sobre el acero duplex su ventaja y desventaja y como hacer diseños con este material. aunque sabemos muy bien este tiene una amplia gama de utilizacion
El documento describe las características y clasificaciones del acero. El acero es un material férreo con un contenido de carbono entre el 0.03% y 1.76% que se utiliza ampliamente en estructuras de hormigón armado debido a su resistencia y trabajabilidad. Existen diferentes tipos de acero según su contenido de carbono u otros elementos de aleación y su aplicación prevista.
El documento describe las propiedades y usos del acero de refuerzo para concreto. El acero de refuerzo se usa para (1) resistir las tracciones originadas por la flexión y ayudar al concreto a soportar compresiones, (2) resistir esfuerzos de tracción diagonal causados por fuerza cortante. Las barras corrugadas tienen mejor adherencia al concreto que las lisas debido a su rugosidad y corrugaciones. El acero de grado 60 es comúnmente usado y debe tener un alargamiento mínimo de 7-9% para garant
Este documento describe diferentes tipos de metales y aleaciones utilizados en ingeniería mecánica, incluyendo aceros para herramientas, hierros, metales pulverizados y aluminio. Los aceros para herramientas se usan comúnmente en herramientas de corte y tienen buena resistencia al impacto. Los hierros incluyen hierro gris, hierro maleable y hierro dúctil, con una variedad de resistencias y propiedades. Los metales pulverizados se fabrican mediante compactación y sinterización de polvos metálicos.
El AISI 420 es un acero inoxidable que puede ser endurecido hasta 52 HRc para mejorar su resistencia a la corrosión. En la condición endurecida, tiene buena resistencia a la atmósfera, alimentos, agua fresca y ácidos y bases medias, pero su resistencia a la corrosión es baja en la condición recocida. Se usa comúnmente para fabricar cuchillos, hojas de navaja, instrumentos quirúrgicos y válvulas.
Este documento trata sobre el acero Corten, un tipo de acero que se oxida formando una capa protectora que evita la corrosión futura. Explica las propiedades, normativa, fases de oxidación, dimensiones estándar, soldadura, usos inadecuados, conservación, calamina y productos para eliminar la calamina y activar la oxidación del acero Corten.
Similar a ficha-tecnica-del-acero-inoxidable.pdf (20)
La energía radiante es una forma de energía que
se transmite en forma de ondas
electromagnéticas esta energía se propaga a
través del vacío y de ciertos medios materiales y
es fundamental en una variedad naturales y
tecnológicos
Los puentes son estructuras esenciales en la infraestructura de transporte, permitiendo la conexión entre diferentes
puntos geográficos y facilitando el flujo de bienes y personas.
Proceso de obtenciòn de nitrogeno por el metodo Haber-Bosh
ficha-tecnica-del-acero-inoxidable.pdf
1. F I C H A T É C N I C A D E L A C E R O I N O X I D A B L E
FICHA TÉCNICA DEL ACERO INOXIDABLE
TABLA DE CARACTERÍSTICAS TÉCNICAS DEL ACERO
INOXIDABLE
SERIE 300
Acero al Cromo -
Níquel
Acero al Cromo –
Níquel - Molibdeno
DESIGNACIÓN
TIPO AISI 304 316
COMPOSICIÓN QUÍMICA
C ≤ 0.08%*
Si ≤ 1.00%
Mn ≤ 2.00%
Cr 18% - 20%*
Ni 8% – 10,5%*
C ≤ 0.08%*
Si ≤ 1.00%
Mn ≤ 2.00%
Cr 16% - 18%*
Ni 10% – 14%*
Mo 2% – 2.5%*
PROPIEDADES
FÍSICAS
PESO ESPECÍFICO A 20C (DENSIDAD) (g/cm³) 7.9 7.95 – 7.98
MÓDULO DE ELASTICIDAD (N/mm²) 193,000 193,000
ESTRUCTURA AUSTENÍTICO AUSTENÍTICO
CALOR ESPECÍFICO A 20C (J/Kg K) 500 500
CONDUCTIVIDAD TÉRMICA A 20C/100C (W/m K) 15 / 16 15 / 16
COEFICIENTE DE DILATACIÓN A 100C (x 106
C-1
) 16.0 – 17.30 16.02 – 16.5
INTERVALO DE FUSIÓN (C) 13981454 13711398
PROPIEDADES
ELÉCTRICAS
PERMEABILIDAD ELÉCTRICA EN ESTADO
SOLUBLE RECOCIDO
AMAGNÉTICO
1.008
AMAGNÉTICO
1.008
CAPACIDAD DE RESISTENCIA
ELÉCTRICA A 20C
(µΩm) 0.72 – 0.73 0.73 – 0.74
PROPIEDADES
MECÁNICAS A
20C
DUREZA BRINELL RECOCIDO HRB/CON
DEFORMACIÓN EN FRÍO
130150 / 180330 130185 / -
DUREZA ROCKWELL RECOCIDO HRB/CON
DEFORMACIÓN EN FRÍO
7088 / 1035 7085 / -
RESISTENCIA A LA TRACCIÓN
RECOCIDO / DEFORMACIÓN EN FRÍO
Rm
(N/mm²)
520 - 720 / 540 - 750 540690 / -
ELASTICIDAD RECOCIDO / CON
DEFORMACIÓN EN FRÍO
Rp
(N/mm²)
210 / 230 205410 / -
ELONGACIÓN (A5 ) MIN (%) ≥ 45
RESILIENCIA KCUL / KVL (J/cm²) 160 / 180 160 / 180
PROPIEDADES
MECÁNICAS
EN CALIENTE
ELASTICIDAD
RP(0.2) A
300C/400C/500C
(N/mm²) 125 / 97 / 93 140 / 125 / 105
RP(1) A
300C/400C/500C
(N/mm²) 147 / 127 / 107 166 / 147 / 127
LÍMITE DE FLUENCIA A
500C/600C/700C/800C
σ1/105
/t
(N/mm²)
68 / 42 / 14.5 / 4.9 82 / 62 / 20 / 6.5
TRATAMIENT.
TÉRMICOS
RECOCIDO COMPLETO
RECOCIDO INDUSTRIAL
(OC)
ENFR. RÁPIDO
10081120
ENFR. RÁPIDO
10081120
TEMPLADO NO ES POSIBLE NO ES POSIBLE
INTERVALO DE FORJA INCIAL / FINAL (C) 1200 / 925 1200 / 925
FORMACIÓN DE CASCARILLA, SERVICIO
CONTINUO / SERVICIO INTERMITENTE
925 / 840 925 / 840
OTRAS
PROPIEDADES
SOLDABILIDAD MUY BUENA MUY BUENA
MAQUINABILIDAD COMPARADO CON
UN ACERO BESSEMER PARA a. B1112
45% 45%
EMBUTICIÓN MUY BUENA BUENA
* Son aceptables tolerancias de un 1%
2. F I C H A T É C N I C A D E L A C E R O I N O X I D A B L E
PROPIEDADES DEL ACERO INOXIDABLE AISI 304
APLICACIONES
Debido a su buena resistencia a la corrosión, conformado en frío y soldabilidad, este acero es usado
extensivamente para arquitectura, industria automotriz y para la fabricación de utensilios domésticos. Además
es utilizado en la construcción de estructuras y/o contenedores para las industrias procesadoras de alimentación
y para la industria química de producción del nitrógeno.
CARACTERÍSTICAS DEL ACERO AISI 304
Acero inoxidable austenítico, aleado con cromo, níquel y bajo contenido de carbono que presenta una
buena resistencia a la corrosión. No requiere un tratamiento posterior al proceso de soldadura; tiene
propiedades para embutido profundo, no es templable ni magnético. Puede ser fácilmente trabajado en frío
(por ejemplo doblado, cilindrado, embutido profundo, etc.) Sin embargo, el alto grado de endurecimiento que
alcanza por trabajo en frío, comparado con aceros de baja aleación, hacen requerir de mayores esfuerzos para
su proceso de conformado.
Resistencia a la corrosión
En los diagramas se observan las pérdidas de peso, determinadas experimentalmente para diferentes
probetas atacadas con concentraciones variables para distintos ácidos en función de la temperatura. Las curvas
representan la pérdida de peso de 0.1, 0.3, 1.0, 3.0 y 10.0 gr/m²·hr. Generalmente, una pérdida de peso de 0.3
gr/m²·hr (línea segmentada) se considera en el límite tolerable de un acero inoxidable.
3. F I C H A T É C N I C A D E L A C E R O I N O X I D A B L E
Efecto de la temperatura en las propiedades
mecánicas
Efecto del trabajo en frío en las propiedades
mecánicas
PROPIEDADES DEL ACERO INOXIDABLE AISI 316
APLICACIONES
Acero resistente a la corrosión intercristalina hasta 300oC bajo condiciones de operación continua. Con
la adición de molibdeno se le confiere una alta resistencia a ácidos no oxidables y corrosión por picado. El acero
AISI 316 es utilizado en piezas y elementos de la industria de la celulosa, textiles, seda artificial, equipos para el
desarrollo de fotografía, ejes de hélices, acoples. Usualmente utilizado en industria química y farmacéutica.
Ideal para ser usado en piezas y elementos expuestos a la corrosión localizada originada por el ácido sulfuroso,
baños de pinturas con ácido sulfúrico, baños clorados, etc.
CARACTERÍSTICAS DEL ACERO AISI 316
El acero AISI 316 corresponde a un acero inoxidable aleado con molibdeno. Esta adición le confiere
mejores propiedades anticorrosivas que los de la familia 304, debido principalmente a que se disminuye de
forma importante la susceptibilidad a la corrosión por picado, dado que la capa pasiva formada es mucho más
resistente.
4. F I C H A T É C N I C A D E L A C E R O I N O X I D A B L E
Presenta una muy buena resistencia a la oxidación en condiciones intermitentes a temperaturas no
superiores a 870 o
C y en continuo a 930 o
C. No se recomienda el uso de este acero en temperaturas que oscilen
en el rango 420/860 oC, pero en valores por debajo y por encima de estos, su comportamiento es bueno, esto
principalmente debido a la posibilidad de precipitaciones de carburos de cromo en los bordes de grano, lo que
lo vuelve sensible y por ende su resistencia a la corrosión se ve drásticamente comprometida. Este acero no
puede ser endurecido mediante templado. Presenta buenas condiciones de soldabilidad y se recomienda que
en las secciones soldadas se realice recocido posterior con el objetivo de obtener la más alta resistencia a la
corrosión.
Resistencia a la corrosión
En los diagramas se observan las pérdidas de peso, determinadas experimentalmente para diferentes
probetas atacadas con concentraciones variables para distintos ácidos en función de la temperatura. Las curvas
representan la pérdida de peso de 0.1, 0.3, 1.0, 3.0 y 10.0 gr/m²·hr. Generalmente, una pérdida de peso de 0.3
gr/m²·hr (línea segmentada) se considera en el límite tolerable de un acero inoxidable.
5. F I C H A T É C N I C A D E L A C E R O I N O X I D A B L E
Efecto de la temperatura en las propiedades
mecánicas
Efecto del trabajo en frío en las propiedades
mecánicas

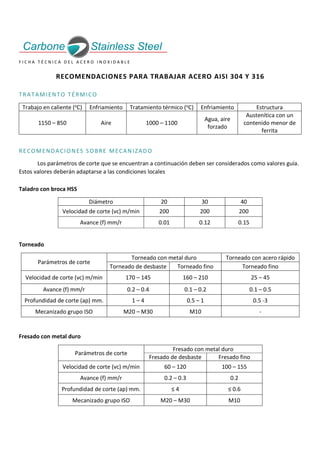

6. F I C H A T É C N I C A D E L A C E R O I N O X I D A B L E
RECOMENDACIONES PARA TRABAJAR ACERO AISI 304 Y 316
TRATAMIENTO TÉRMICO
Trabajo en caliente (oC) Enfriamiento Tratamiento térmico (oC) Enfriamiento Estructura
1150 – 850 Aire 1000 – 1100
Agua, aire
forzado
Austenítica con un
contenido menor de
ferrita
RECOMENDACIONES SOBRE MECANIZADO
Los parámetros de corte que se encuentran a continuación deben ser considerados como valores guía.
Estos valores deberán adaptarse a las condiciones locales
Taladro con broca HSS
Diámetro 20 30 40
Velocidad de corte (vc) m/min 200 200 200
Avance (f) mm/r 0.01 0.12 0.15
Torneado
Parámetros de corte
Torneado con metal duro Torneado con acero rápido
Torneado de desbaste Torneado fino Torneado fino
Velocidad de corte (vc) m/min 170 – 145 160 – 210 25 – 45
Avance (f) mm/r 0.2 – 0.4 0.1 – 0.2 0.1 – 0.5
Profundidad de corte (ap) mm. 1 – 4 0.5 – 1 0.5 -3
Mecanizado grupo ISO M20 – M30 M10 -
Fresado con metal duro
Parámetros de corte
Fresado con metal duro
Fresado de desbaste Fresado fino
Velocidad de corte (vc) m/min 60 – 120 100 – 155
Avance (f) mm/r 0.2 – 0.3 0.2
Profundidad de corte (ap) mm. ≤ 4 ≤ 0.6
Mecanizado grupo ISO M20 – M30 M10
