Este documento describe el proceso de aprobación de planos para proyectos de construcción en una empresa de arquitectura. El proceso comienza con la aprobación del anteproyecto, luego la elaboración del proyecto con detalles de construcción, instalaciones y estructura. El proyecto se presenta al municipio en formato impreso y digital para su aprobación. Si se requieren correcciones, cada profesional realiza los ajustes necesarios antes de volver a presentar el proyecto para su aprobación final.

1. 25
Paúl Esteban Vélez Martínez
Máster en Edificación
IMPLEMENTACIÓN DE LA METODOLOGÍA BIM EN UNA EMPRESA DE ARQUITECTURA Y CONSTRUCCIÓN.
GSPublisherVersion 0.93.100.100
SI
SI
NO
NO
ADMINISTRACIÓN
ARQ.
COORDINADORES
ARQ.
COORDINADORES
DISEÑO
APROBADO ANTEPROYECTO
Realizar
Ingreso al municipio
en formato papel y
en CD formato
DWG.
APROBADO
Realizar
correcciones para
volver a ingresar en
municipio.
ANTEPROYECTO
APROBADO.
PROYECTO
REALIZAR
REALIZAR
ENTREGABLES
Archicad:
- Plantas arquitéctonicas.
- Emplazamiento.
- Planta de cubierta.
- Alzados y secciones.
- Cuadro de superficies y
especificaciones técnicas.
Lumion:
- Infografías.
PAGO DE
IMPRESIONES
PAGO DE TAZAS MUNICIPALES
APROBADO.
Se
combina
la
información.
REALIZAR PROYECTO
REALIZAR ESTUDIOS
SI ES NECESARIO
INGENIEROS
EXTERNOS
Archicad:
- Plantas arquitéctonicas
acotadas a detalle..
- Emplazamiento, ubicación.
- Planta de cubierta.
- Alzados y secciones.
- Cuadro de superficies y
especificaciones técnicas.
-Detalles constructivos.
- Instalaciones eléctricas,
sanitarias.
- Estructura.
- Instalaciones sanitarias.
- Instalaciones eléctricas.
- Instalaciones mecánicas.
- Instalaciones contra incendios.
Se entrega en DWG, PDF e impreso.
Ingreso al municipio
en formato papel y
en CD formato
DWG.
PROYECTO
APROBADO.
FASE DE APOBACIÓN
Realizar correcciones
para volver a ingresar
en municipio. Cada
profesional se encarga
de sus modificaciones.

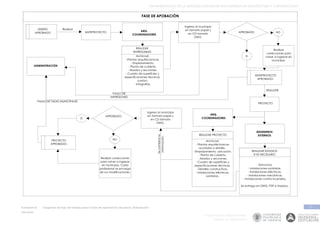

Ilustración 8. Diagrama de flujo de trabajo para la fase de aprobación de planos. Elaboración:
Del autor.
