El documento describe un sistema difuso para determinar la velocidad a la que debe cruzar una moto una intersección en función de la velocidad y distancia de un auto que se acerca. Define variables de entrada como la velocidad del auto (lento, normal, rápido) y su distancia a la intersección (cerca, lejos, muy lejos), y como variable de salida la velocidad de la moto (muy lento, lento, rápido, muy rápido, veloz). A continuación, establece reglas para cada combinación de variables de entrada que determinan la

1. Un auto va 45 kph y se encuentraa unadistanciade 18 mts. de una intersección,yunamoto
estapor cruzar a qué velocidaddebe cruzar.
Variablesde Entrada:
 Velocidaddel auto.
 Distancia.
Variablesde Salida:
 Velocidadde lamoto.
Velocidad del Auto
 Lento (L)={1/0,1/10,0/30}
 Normal(N)={0/10,1/30,1/40,0/60}
 Rápido(R)={0/40,1/60,1/70}
Distancia del Auto
 Cerca (C)={1/0,0/30}
 Lejos (LJ)={0/20,1/50,0/80}
 Muy Lejos (ML)={0/70,1/90,1/100}
Velocidad de la Moto
 Muy Lento (ML)={1/0,1/10,0/20}
 Lento (L)={0/10,1/20,0/30}
 Rápido (R)={0/20,1/30,0/40}
 Muy Rápido (MR)={0/30,1/40,0/50}
 Veloz (V)={0/40,1/50,1/70}
Reglas
Velocidad Auto Distancia Auto Velocidad Moto
LENTO CERCA RAPIDO
LENTO LEJOS LENTO
LENTO MUY LEJOS MUY LENTO
NORMAL CERCA RAPIDO
NORMAL LEJOS MUY RAPIDO
NORMAL MUY LEJOS LENTO
RAPIDO CERCA VELOZ
RAPIDO LEJOS RAPIDO
RAPIDO MUY LEJOS MUY RAPIDO

2. Desarrollo en XFUZZY
 Creamos nuestros Types.
 Velocidad del Auto.

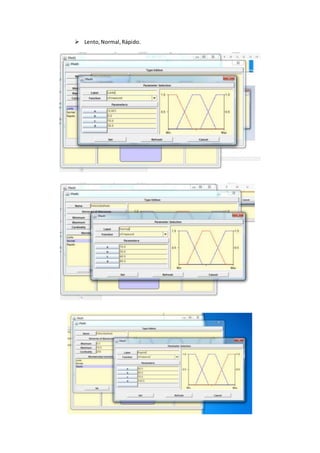

3.  Lento,Normal,Rápido.

4.  Distancia del Auto.
 C
e
r
c
a
,
L
e
j
o
s
,
M
u
y Lejos.

5.  Velocidad de la Moto

6.  Muy Lento,Lento,Rápido,Muy Rápido,Veloz.

7.  InsertamoslasOperatiorsets.

8.  Insertamoslas InputVariable yOutputVariables.
 Se hace el llenadode lasReglasenlaRulebase.

9.  Se insertaAvailableRulebases.

10. Se desea obtener un modelo sistemático en el que mediante la lógica difusa prediga el
nivel de tráfico vehicular a partir de la hora del día y del nivel de lluvia.
Hora del día
 Muy Temprano (MT)={0/4, 1/6, 0/9}
 Temprano (T)={0/8, 1,/10, 0/12}
 Medio Día (MD)={0/11, 1/12, 0/14}
 Tarde (T)={0/13, 1/15, 0/18}
 Muy Tarde (MT)={0/17, 1/19, 0/20}
 Noche (N)={0/19,1/22, 0/24}
Lluvia
 Poca (P)={1/0, 1/20, 0/40}
 Media (M)={0/30, 1/50, 0/70}
 Mucha (MU)={0/60, 1/80, 1/100}
Trafico
 Muy Bajo (MB)={1/0, 0/30}
 Bajo (B)=0/15,1/50, 0/70}
 Medio (ME)={0/30, 1/65, 0/80}
 Alto (A)={0/65, 1/90, 0/100}
Reglas
Poca Media Mucha
Muy Temprano Medio Bajo Muy Bajo
Temprano Bajo Medio Medio
MedioDia Alto Alto Medio
Tarde Medio Bajo Muy Bajo
Muy Tarde Alto Medio Medio
Noche Medio Bajo Muy Bajo

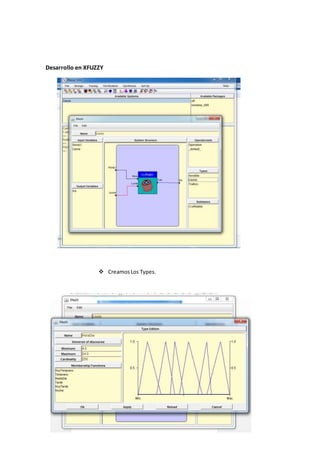

11. Desarrollo en XFUZZY
 CreamosLos Types.

12.  Muy Temprano.
 Temprano.

13.  MedioDía.
 Tarde.

14.  Muy Tarde.
 Noche.

15. Lluvia

16.  Poca.
 Media.

17. Trafico
 Muy Bajo.

18.  Bajo.
 Medio.
 Alto.

19. Se llenanlas operatorset
Input Variables y Output Variables

20. RuleBases las reglas.
Se pretende controlarlacalefacciónde unagranjade pollosapartir de losparámetrosde
temperaturayhumedaddel mismo.Lafinalidadesde mantenercontroladalatemperaturay
la humedad.
 Se cuenta con unsensorde temperaturaconun rango de funcionamiento0ºCa 40ºC
y una precisiónde centésimas.
 Se cuenta con unsensorde humedadde un rangode funcionamientoentre0% y
100% de humedadrelativa,enunapredicciónrelativa.
 La calderase controlamediante incrementos/decrementosde temperatura,desde
-15ºc a +15ºc.
Temperatura
 Muy Baja (MB)={1/0, 1/10, 0/15}
 Baja (B)={0/10,15, 0/20}
 Normal
 Alta
 Muy Alta
Humedad
 Muy Baja
 Baja
 Normal
 Alta
 Muy Alta
Variación de la temperatura
 Bajada Grande
 Bajada Normal

21.  Bajada Pequeña
 Mantener
 SubidaPequeña
 SubidaNormal
 SubidaGrande
Reglas

22. Desarrolloen XFUZZY
 Types

23.  Muy Baja
 Baja
 Normal

24.  Alta
 Muy Alta
Humedad

25.  Muy Baja
 Baja
 Normal

26.  Alta
 Muy Alta
Variación de la Temperatura

27.  Bajada Grande
 Bajada Normal
 Bajada Pequeña

28.  Mantener
 SubidaPequeña
 SubidaNormal

29.  SubidaGrande
Operatorset

30. Rulebase Reglas
