1. Unidad Educativa Municipal Técnica y en Ciencias"San Francisco de Quito"Curso: 6 to Contabilidad- InformáticaNombre: Gabriela MoralesTrabajo de Redes Tema: Unidad de Cd- Dvd

2. UNIDAD DE CD & DVDLos soportes multimedia representan la revolución de los noventa en la informáticaA finales de los años ochenta comienza a popularizarse el compact disc o CD que representa una alternativa a los tradicionales medios magnéticos, este nuevo tipo de almacenamiento se conoce como óptico, sus máximos exponentes son el CD-ROM y en los últimos años el DVD.

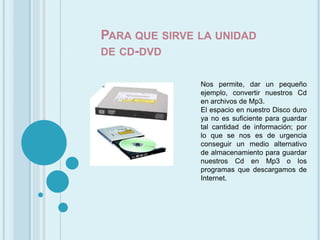

3. Para que sirve la unidad de cd-dvdNos permite, dar un pequeño ejemplo, convertir nuestros Cd en archivos de Mp3.El espacio en nuestro Disco duro ya no es suficiente para guardar tal cantidad de información; por lo que se nos es de urgencia conseguir un medio alternativo de almacenamiento para guardar nuestros Cd en Mp3 o los programas que descargamos de Internet.

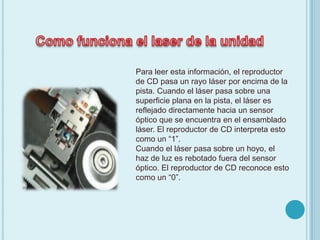

4. Como funciona el laser de la unidad Para leer esta información, el reproductor de CD pasa un rayo láser por encima de la pista. Cuando el láser pasa sobre una superficie plana en la pista, el láser es reflejado directamente hacia un sensor óptico que se encuentra en el ensamblado láser. El reproductor de CD interpreta esto como un “1”.Cuando el láser pasa sobre un hoyo, el haz de luz es rebotado fuera del sensor óptico. El reproductor de CD reconoce esto como un “0”.

5. Los hoyos son alineados sobre un camino en espiral, empezando por el centro del disco.El lector de CD gira el disco, mientras el láser se mueve hacia afuera del disco empezando del centro.Para mantener la lectura de datos a una velocidad constante, el lector debe disminuir la velocidad de rotación mientras el láser se mueve hacia afuera, debido a que los hoyos se mueven a lo largo de cualquier punto del margen exterior mas rápido que cuando se mueven en cualquier punto cercano al centro del CD.

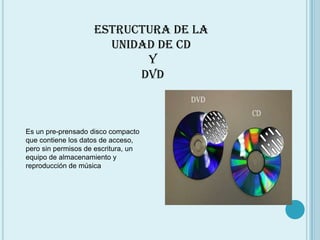

6. Estructura de la unidad de CD Y DVD Es un pre-prensado disco compacto que contiene los datos de acceso, pero sin permisos de escritura, un equipo de almacenamiento y reproducción de música

7. TIPOS DE DISCOS COMPACTOS

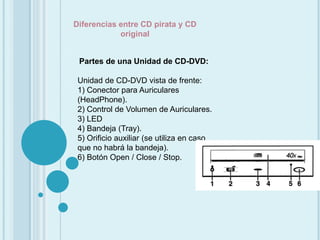

8. Diferencias entre CD pirata y CD original Partes de una Unidad de CD-DVD: Unidad de CD-DVD vista de frente: 1) Conector para Auriculares (HeadPhone).2) Control de Volumen de Auriculares.3) LED4) Bandeja (Tray).5) Orificio auxiliar (se utiliza en caso que no habrá la bandeja).6) Botón Open / Close / Stop.

9. Unidad de CD-DVD vista de atrás:1) Línea Audio Digital (2 pines), conector para placa de salida digital. Formato de audio digital para salida de audio de bajo ruido.2) Línea Audio Analógico (4 pines) : conexión a placa de Sonido. Conector de salida analógica. Dos canales de salida, izquierdo y derecho.3) Interface de Conexión (cable plano 40 pines): para conectar la tarjeta anfitriona con cable de datos. 4) Conector de alimentación DC de entrada: para conectar el suministro de energía.

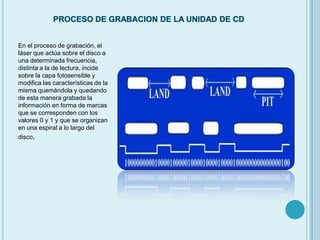

10. PROCESO DE GRABACION DE LA UNIDAD DE CDEn el proceso de grabación, el láser que actúa sobre el disco a una determinada frecuencia, distinta a la de lectura, incide sobre la capa fotosensible y modifica las características de la misma quemándola y quedando de esta manera grabada la información en forma de marcas que se corresponden con los valores 0 y 1 y que se organizan en una espiral a lo largo del disco.

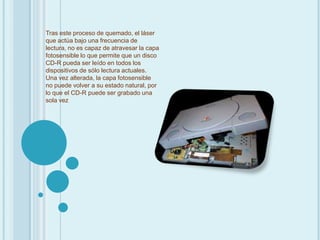

11. Tras este proceso de quemado, el láser que actúa bajo una frecuencia de lectura, no es capaz de atravesar la capa fotosensible lo que permite que un disco CD-R pueda ser leído en todos los dispositivos de sólo lectura actuales. Una vez alterada, la capa fotosensible no puede volver a su estado natural, por lo que el CD-R puede ser grabado una sola vez

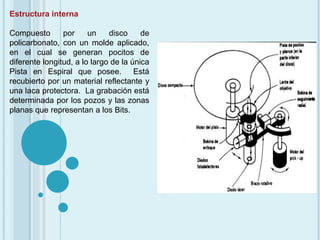

12. Estructura interna Compuesto por un disco de policarbonato, con un molde aplicado, en el cual se generan pocitos de diferente longitud, a lo largo de la única Pista en Espiral que posee. Está recubierto por un material reflectante y una laca protectora. La grabación está determinada por los pozos y las zonas planas que representan a los Bits.

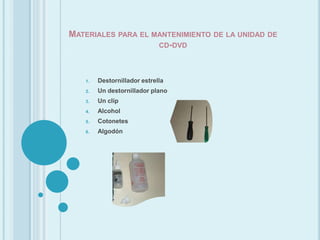

13. Materiales para el mantenimiento de la unidad de cd-dvd Destornillador estrellaUn destornillador planoUn clipAlcoholCotonetesAlgodón

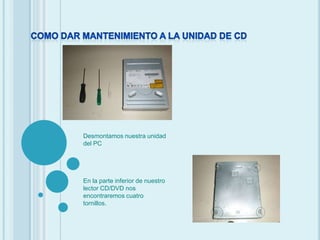

14. COMO DAR MANTENIMIENTO A LA UNIDAD DE CDDesmontamos nuestra unidad del PCEn la parte inferior de nuestro lector CD/DVD nos encontraremos cuatro tornillos.

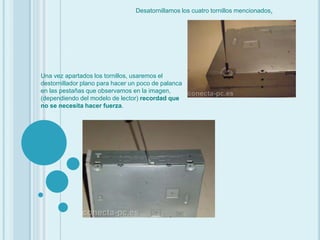

15. Desatornillamos los cuatro tornillos mencionados.Una vez apartados los tornillos, usaremos el destornillador plano para hacer un poco de palanca en las pestañas que observamos en la imagen, (dependiendo del modelo de lector) recordad que no se necesita hacer fuerza.

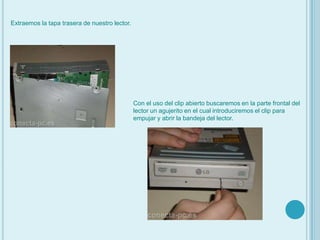

16. Extraemos la tapa trasera de nuestro lector.Con el uso del clip abierto buscaremos en la parte frontal del lector un agujerito en el cual introduciremos el clip para empujar y abrir la bandeja del lector.

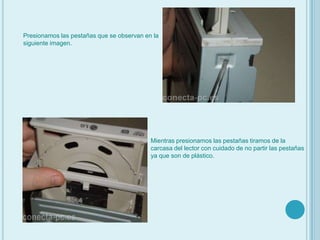

17. Presionamos las pestañas que se observan en la siguiente imagen.Mientras presionamos las pestañas tiramos de la carcasa del lector con cuidado de no partir las pestañas ya que son de plástico.

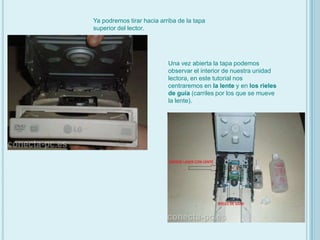

18. Ya podremos tirar hacia arriba de la tapa superior del lector.Una vez abierta la tapa podemos observar el interior de nuestra unidad lectora, en este tutorial nos centraremos en la lente y en los rieles de guía (carriles por los que se mueve la lente).

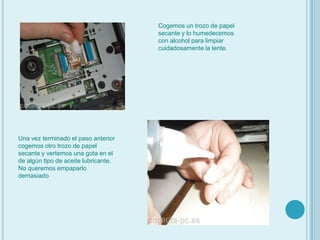

19. Cogemos un trozo de papel secante y lo humedecemos con alcohol para limpiar cuidadosamente la lente.Una vez terminado el paso anterior cogemos otro trozo de papel secante y vertemos una gota en el de algún tipo de aceite lubricante. No queremos empaparlo demasiado

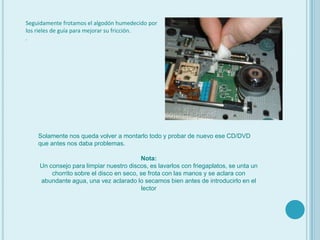

20. Seguidamente frotamos el algodón humedecido por los rieles de guía para mejorar su fricción. Solamente nos queda volver a montarlo todo y probar de nuevo ese CD/DVD que antes nos daba problemas.Nota:Un consejo para limpiar nuestro discos, es lavarlos con friegaplatos, se unta un chorrito sobre el disco en seco, se frota con las manos y se aclara con abundante agua, una vez aclarado lo secamos bien antes de introducirlo en el lector

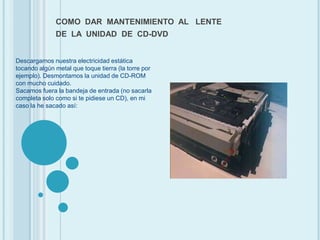

21. COMO DAR MANTENIMIENTO AL LENTE DE LA UNIDAD DE CD-DVD Descargamos nuestra electricidad estática tocando algún metal que toque tierra (la torre por ejemplo). Desmontamos la unidad de CD-ROM con mucho cuidado. Sacamos fuera la bandeja de entrada (no sacarla completa solo como si te pidiese un CD), en mi caso la he sacado así:

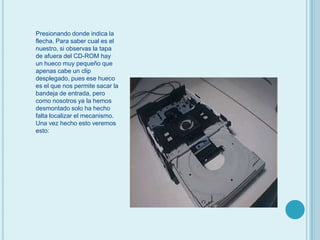

22. Presionando donde indica la flecha. Para saber cual es el nuestro, si observas la tapa de afuera del CD-ROM hay un hueco muy pequeño que apenas cabe un clip desplegado, pues ese hueco es el que nos permite sacar la bandeja de entrada, pero como nosotros ya la hemos desmontado solo ha hecho falta localizar el mecanismo.Una vez hecho esto veremos esto:

23. Sacamos este plástico negro del medio, y veremos la lente y el motor, Eso si la lente es igual para todo tipo de unidad.Eso es lo que se tiene de limpiar, buscamos un producto limpiador como alcohol, limpia cristales, o lo mejor de lo mejor seria alcohol isopropílico (ojo con el alcohol algunas grabadoras con poca calidad pueden llevar una lente muy sensible). Cogemos un "kiupids" o también conocido como palito limpia orejas, lo mojamos bien con el producto elegido, y limpiamos.Aprovechamos que la hemos abierto y la limpiamos un poco toda por dentro.

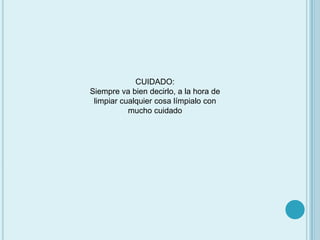

24. CUIDADO: Siempre va bien decirlo, a la hora de limpiar cualquier cosa límpialo con mucho cuidado
