El modelo entidad-relación describe la realidad mediante entidades, atributos y relaciones. Las entidades representan objetos del mundo real y pueden ser fuertes o débiles. Las relaciones representan asociaciones entre entidades. El modelo se representa gráficamente mediante diagramas de entidad-relación. Existen reglas para transformar el modelo conceptual en una base de datos física dependiendo de las cardinalidades de las relaciones.

1. MODELO
ENTIDAD - RELACIÓN

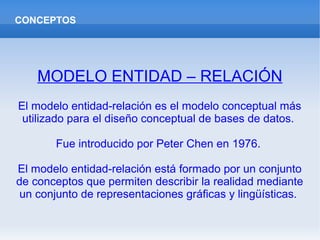

2. MODELO ENTIDAD – RELACIÓN
El modelo entidad-relación es el modelo conceptual más
utilizado para el diseño conceptual de bases de datos.
Fue introducido por Peter Chen en 1976.
El modelo entidad-relación está formado por un conjunto
de conceptos que permiten describir la realidad mediante
un conjunto de representaciones gráficas y lingüísticas.
CONCEPTOS

3. DIAGRAMA

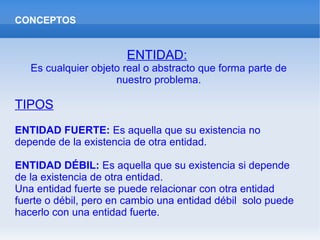

4. CONCEPTOS
ENTIDAD:
Es cualquier objeto real o abstracto que forma parte de
nuestro problema.
TIPOS
ENTIDAD FUERTE: Es aquella que su existencia no
depende de la existencia de otra entidad.
ENTIDAD DÉBIL: Es aquella que su existencia si depende
de la existencia de otra entidad.
Una entidad fuerte se puede relacionar con otra entidad
fuerte o débil, pero en cambio una entidad débil solo puede
hacerlo con una entidad fuerte.

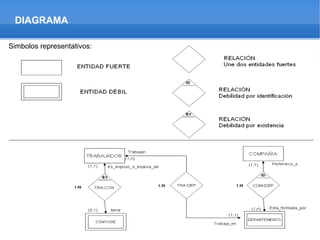

5. DIAGRAMA
Simbolos representativos:

6. CONCEPTOS
ATRIBUTOS
Los atributos son las características o campos que definen a
una entidad y excepcionalmente a una relación.
TIPOS
ATRIBUTO PRINCIPAL: es el atributo que identifica a la entidad de forma
única, frente al resto de entidades (es decir, los datos almacenados no
pueden repetirse, p.ej: DNI, codigo,etc.).
ATRIBUTO SIMPLE: no estan dividos en subpartes (p.ej: telefono,etc)
ATRIBUTO COMPUESTO: el atributo se puede dividir en subpartes, p.ej:
apellidos (que se puede dividir en apellido 1 y apellido 2).
ATRIBUTO MÚLTIPLE:

7. DIAGRAMA

8. CONCEPTOS
CLAVES
Son un conjunto de atributos que identifican de forma unívoca una
entidad.
Tipos:
Clave candidata: es cada una de las claves mínimas existente
en un conjunto de entidades.
Una característica que debemos buscar siempre en las
claves es que contengan el número mínimo de atributos, siempre
que mantengan su función. Diremos que una clave es mínima
cuando si se elimina cualquiera de los atributos que la componen,
deja de ser clave. Si en una entidad existe más de una de estas
claves mínimas, cada una de ellas es una clave candidata.

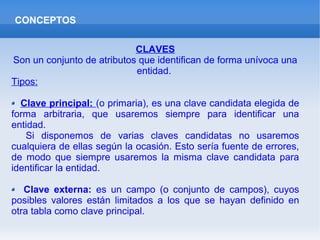

9. CONCEPTOS
CLAVES
Son un conjunto de atributos que identifican de forma unívoca una
entidad.
Tipos:
Clave principal: (o primaria), es una clave candidata elegida de
forma arbitraria, que usaremos siempre para identificar una
entidad.
Si disponemos de varias claves candidatas no usaremos
cualquiera de ellas según la ocasión. Esto sería fuente de errores,
de modo que siempre usaremos la misma clave candidata para
identificar la entidad.
Clave externa: es un campo (o conjunto de campos), cuyos
posibles valores están limitados a los que se hayan definido en
otra tabla como clave principal.

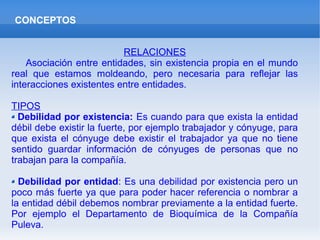

10. CONCEPTOS
RELACIONES
Asociación entre entidades, sin existencia propia en el mundo
real que estamos moldeando, pero necesaria para reflejar las
interacciones existentes entre entidades.
TIPOS
Debilidad por existencia: Es cuando para que exista la entidad
débil debe existir la fuerte, por ejemplo trabajador y cónyuge, para
que exista el cónyuge debe existir el trabajador ya que no tiene
sentido guardar información de cónyuges de personas que no
trabajan para la compañía.
Debilidad por entidad: Es una debilidad por existencia pero un
poco más fuerte ya que para poder hacer referencia o nombrar a
la entidad débil debemos nombrar previamente a la entidad fuerte.
Por ejemplo el Departamento de Bioquímica de la Compañía
Puleva.

11. RESTRICCIONES
Cardinalidades
Cuando dos entidades se relacionan lo hacen con
unas cardinalidades, por ejemplo un tutor puede tener de
1 a más de un alumno de los cuales es tutor con lo cual el
participa con una cardinalidad de (1,N) en cambio un
alumno tiene un único tutor con lo cual el participa con
una cardinalidad de (1:1).
Normalmente al lado de la relación se representan
las cardinalidades máximas.

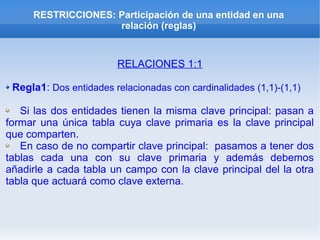

12. RESTRICCIONES: Participación de una entidad en una
relación (reglas)
RELACIONES 1:1
Regla1: Dos entidades relacionadas con cardinalidades (1,1)-(1,1)
Si las dos entidades tienen la misma clave principal: pasan a
formar una única tabla cuya clave primaria es la clave principal
que comparten.
En caso de no compartir clave principal: pasamos a tener dos
tablas cada una con su clave primaria y además debemos
añadirle a cada tabla un campo con la clave principal del la otra
tabla que actuará como clave externa.

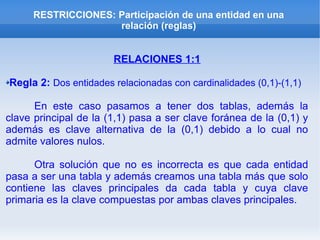

13. RESTRICCIONES: Participación de una entidad en una
relación (reglas)
RELACIONES 1:1
Regla 2: Dos entidades relacionadas con cardinalidades (0,1)-(1,1)
En este caso pasamos a tener dos tablas, además la
clave principal de la (1,1) pasa a ser clave foránea de la (0,1) y
además es clave alternativa de la (0,1) debido a lo cual no
admite valores nulos.
Otra solución que no es incorrecta es que cada entidad
pasa a ser una tabla y además creamos una tabla más que solo
contiene las claves principales da cada tabla y cuya clave
primaria es la clave compuestas por ambas claves principales.

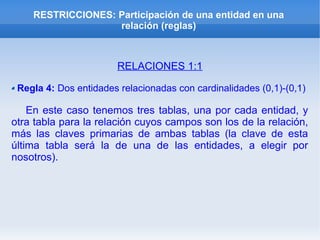

14. RESTRICCIONES: Participación de una entidad en una
relación (reglas)
RELACIONES 1:1
Regla 4: Dos entidades relacionadas con cardinalidades (0,1)-(0,1)
En este caso tenemos tres tablas, una por cada entidad, y
otra tabla para la relación cuyos campos son los de la relación,
más las claves primarias de ambas tablas (la clave de esta
última tabla será la de una de las entidades, a elegir por
nosotros).

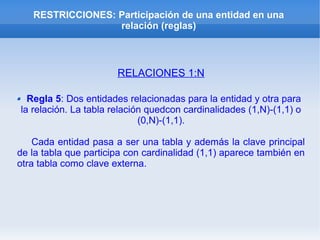

15. RESTRICCIONES: Participación de una entidad en una
relación (reglas)
RELACIONES 1:N
Regla 5: Dos entidades relacionadas para la entidad y otra para
la relación. La tabla relación quedcon cardinalidades (1,N)-(1,1) o
(0,N)-(1,1).
Cada entidad pasa a ser una tabla y además la clave principal
de la tabla que participa con cardinalidad (1,1) aparece también en
otra tabla como clave externa.

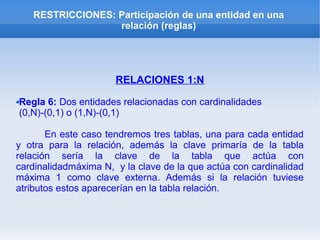

16. RESTRICCIONES: Participación de una entidad en una
relación (reglas)
RELACIONES 1:N
Regla 6: Dos entidades relacionadas con cardinalidades
(0,N)-(0,1) o (1,N)-(0,1)
En este caso tendremos tres tablas, una para cada entidad
y otra para la relación, además la clave primaría de la tabla
relación sería la clave de la tabla que actúa con
cardinalidadmáxima N, y la clave de la que actúa con cardinalidad
máxima 1 como clave externa. Además si la relación tuviese
atributos estos aparecerían en la tabla relación.

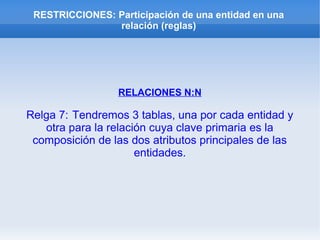

17. RESTRICCIONES: Participación de una entidad en una
relación (reglas)
RELACIONES N:N
Relga 7: Tendremos 3 tablas, una por cada entidad y
otra para la relación cuya clave primaria es la
composición de las dos atributos principales de las
entidades.

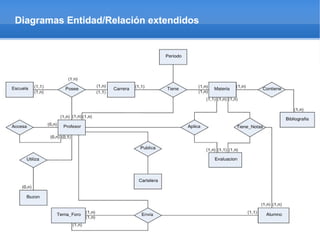

18. Diagramas Entidad/Relación extendidos

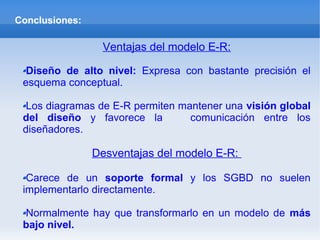

19. Conclusiones:
Ventajas del modelo E-R:
Diseño de alto nivel: Expresa con bastante precisión el
esquema conceptual.
Los diagramas de E-R permiten mantener una visión global
del diseño y favorece la comunicación entre los
diseñadores.
Desventajas del modelo E-R:
Carece de un soporte formal y los SGBD no suelen
implementarlo directamente.
Normalmente hay que transformarlo en un modelo de más
bajo nivel.

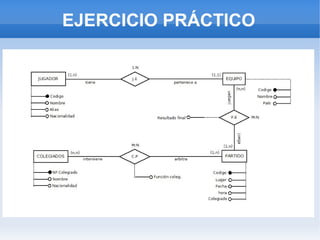

20. EJERCICIO PRÁCTICO

21. AUTORES
Juan Carlos Herencia
Fran Gavilán
Ssmuel Loiudice
Gabriel
Débora García

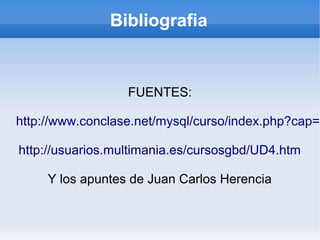

22. Bibliografia
FUENTES:
http://www.conclase.net/mysql/curso/index.php?cap=0
http://usuarios.multimania.es/cursosgbd/UD4.htm
Y los apuntes de Juan Carlos Herencia
