Convertir Diagrama Entidad-Relacion a Modelo Relacional.
El documento explica el proceso de conversión de un diagrama entidad-relación a un modelo relacional, siguiendo una serie de pasos específicos que incluyen la creación de tablas para entidades fuertes y débiles, y el manejo de relaciones entre entidades. Se detallan reglas sobre cómo tratar vínculos de diferentes cardinalidades (1:1, 1:m, m:n) y atributos multivaluados, así como relaciones recursivas a través de ejemplos como un organigrama y un árbol genealógico. Finalmente, se enfatiza la importancia del modelo entidad-relación extendido para manejar vínculos n-arios en el diseño de esquemas de bases de datos.
Más contenido relacionado
Similar a Convertir Diagrama Entidad-Relacion a Modelo Relacional.
Convertir Diagrama Entidad-Relacion a Modelo Relacional.

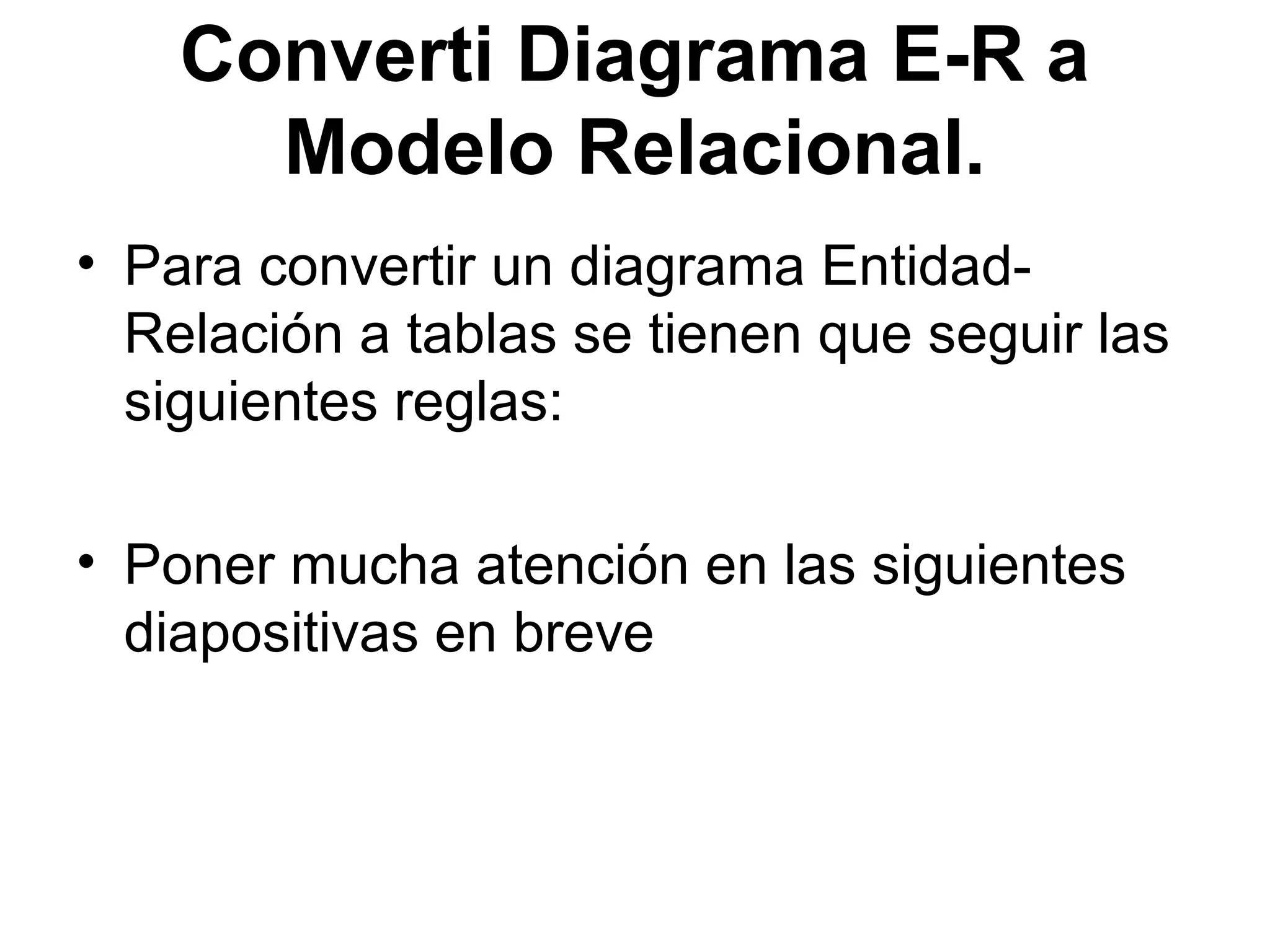

- 1. Converti Diagrama E-Ra Modelo Relacional. • Para convertir un diagrama Entidad- Relación a tablas se tienen que seguir las siguientes reglas: • Poner mucha atención en las siguientes diapositivas en breve

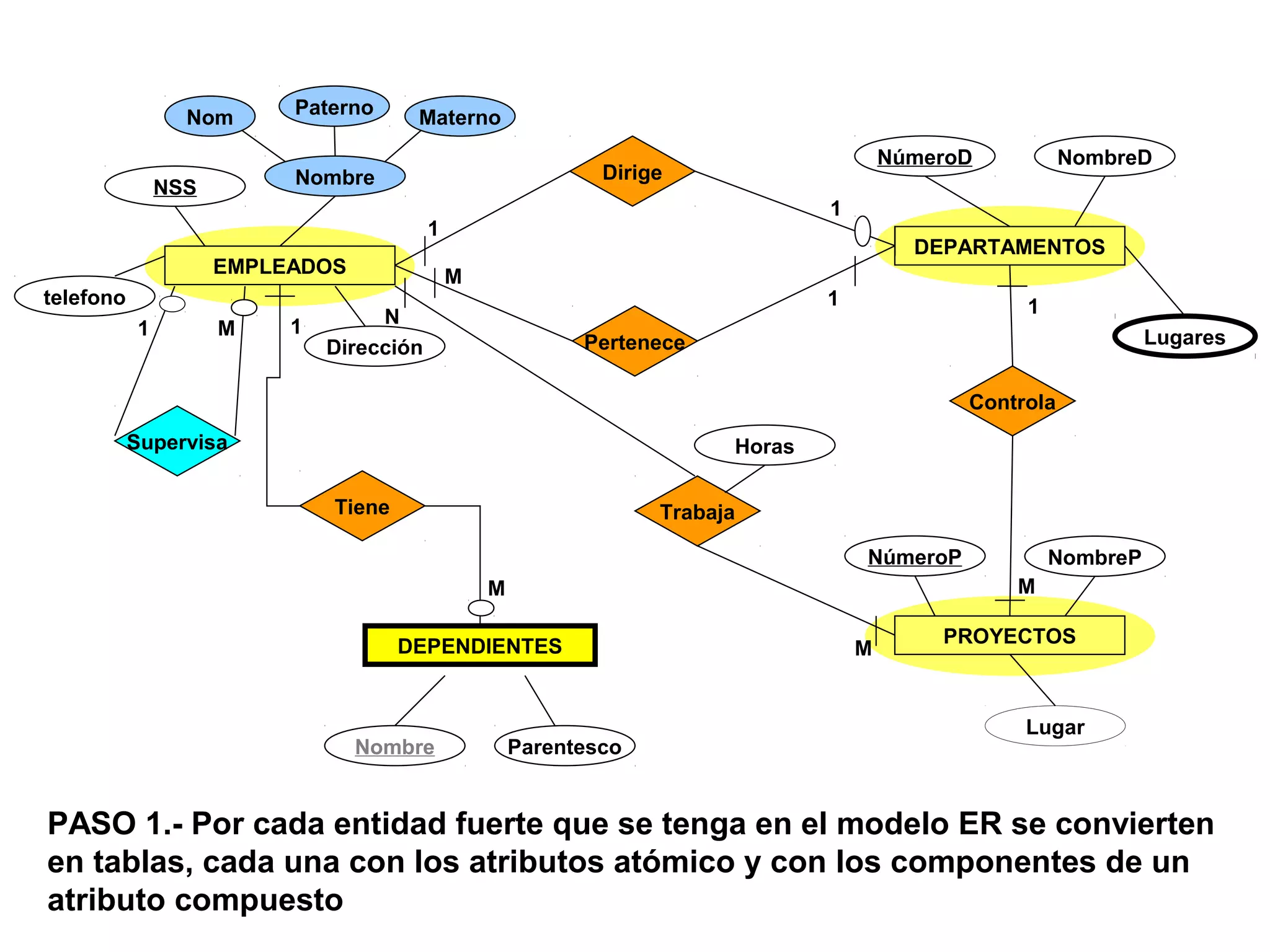

- 2. EMPLEADOS DEPARTAMENTOS PROYECTOSDEPENDIENTES Dirige Pertenece Nombre Dirección NSS telefono Nom Paterno Materno NúmeroDNombreD Lugares Controla Tiene Nombre Parentesco Supervisa NúmeroP NombreP Lugar PASO 1.- Por cada entidad fuerte que se tenga en el modelo ER se convierten en tablas, cada una con los atributos atómico y con los componentes de un atributo compuesto Trabaja 1 1 1 M M 1 M N Horas M 11 M

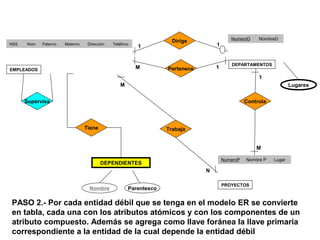

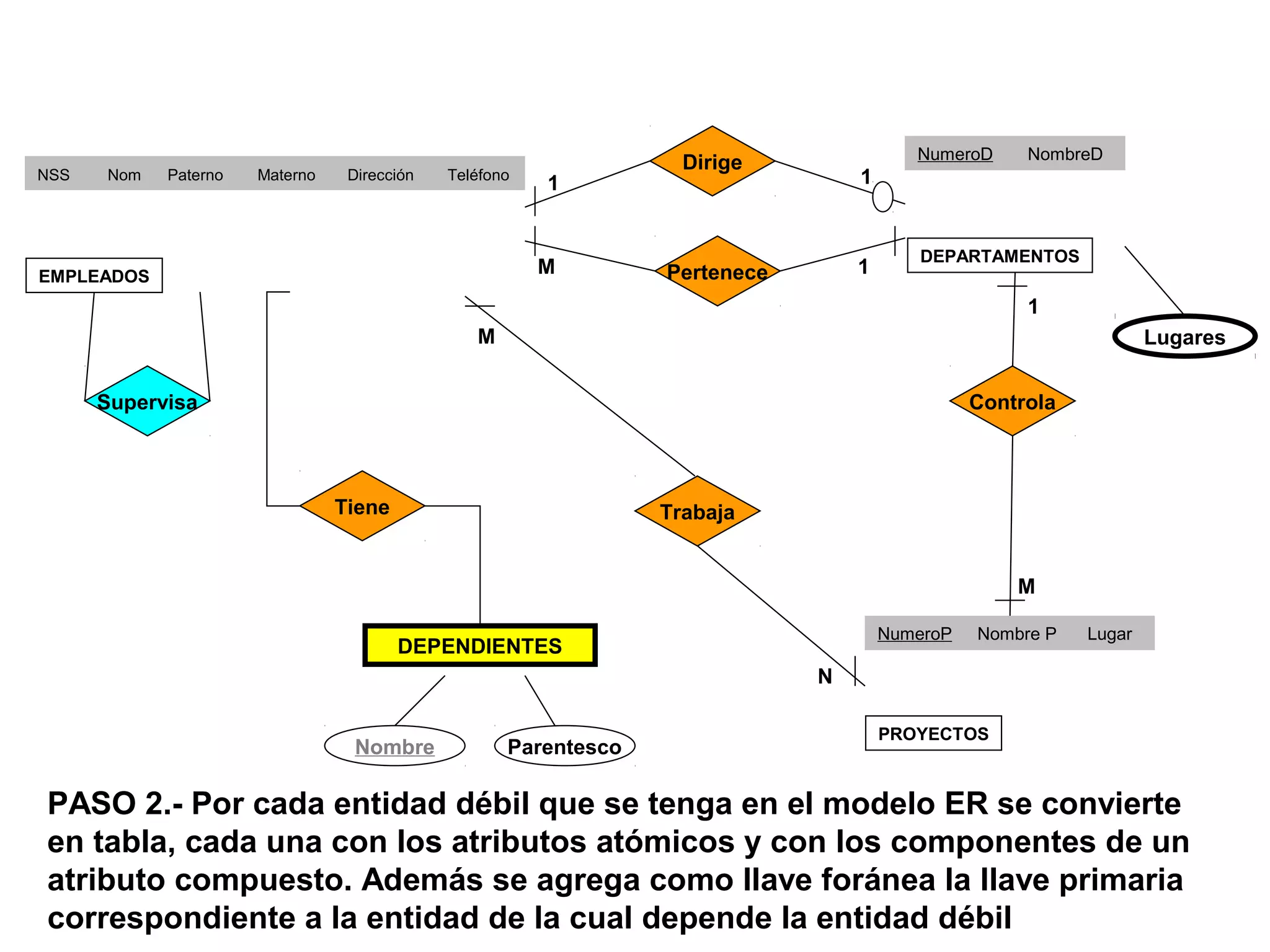

- 3. Dirige Pertenece Lugares ControlaSupervisa PASO 2.- Porcada entidad débil que se tenga en el modelo ER se convierte en tabla, cada una con los atributos atómicos y con los componentes de un atributo compuesto. Además se agrega como llave foránea la llave primaria correspondiente a la entidad de la cual depende la entidad débil NSS Nom Paterno Materno Dirección Teléfono NumeroD NombreD NumeroP Nombre P Lugar EMPLEADOS DEPARTAMENTOS PROYECTOS 1 1 1 M Trabaja DEPENDIENTES Tiene Nombre Parentesco M 1 M N

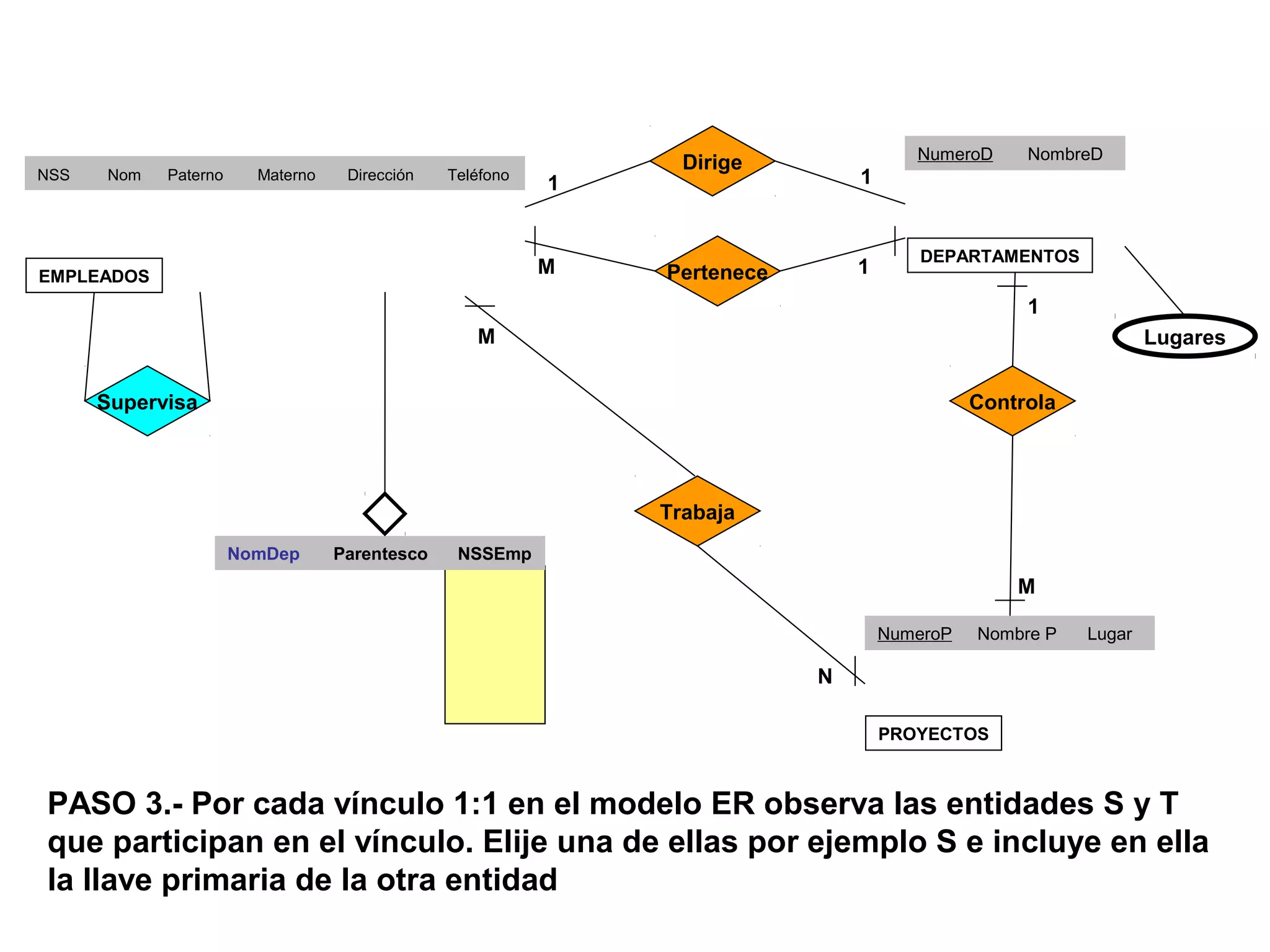

- 4. Dirige Pertenece Lugares ControlaSupervisa PASO 3.- Porcada vínculo 1:1 en el modelo ER observa las entidades S y T que participan en el vínculo. Elije una de ellas por ejemplo S e incluye en ella la llave primaria de la otra entidad NSS Nom Paterno Materno Dirección Teléfono NumeroD NombreD NumeroP Nombre P Lugar EMPLEADOS DEPARTAMENTOS PROYECTOS 1 1 1 M Trabaja NomDep Parentesco NSSEmp M 1 M N

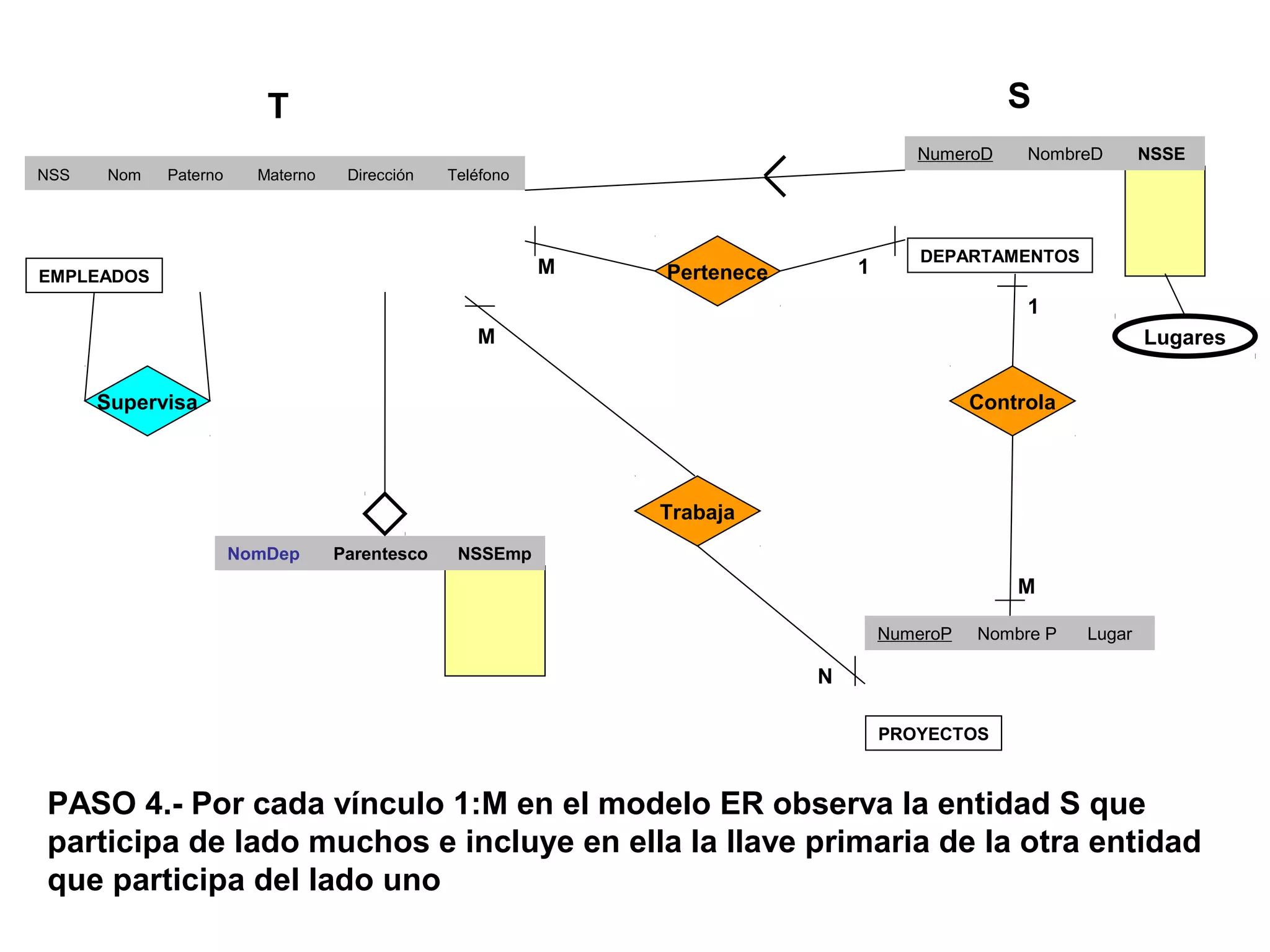

- 5. Pertenece Lugares ControlaSupervisa PASO 4.- Porcada vínculo 1:M en el modelo ER observa la entidad S que participa de lado muchos e incluye en ella la llave primaria de la otra entidad que participa del lado uno NSS Nom Paterno Materno Dirección Teléfono NumeroD NombreD NSSE NumeroP Nombre P Lugar EMPLEADOS DEPARTAMENTOS PROYECTOS 1 M Trabaja NomDep Parentesco NSSEmp T S M 1 M N

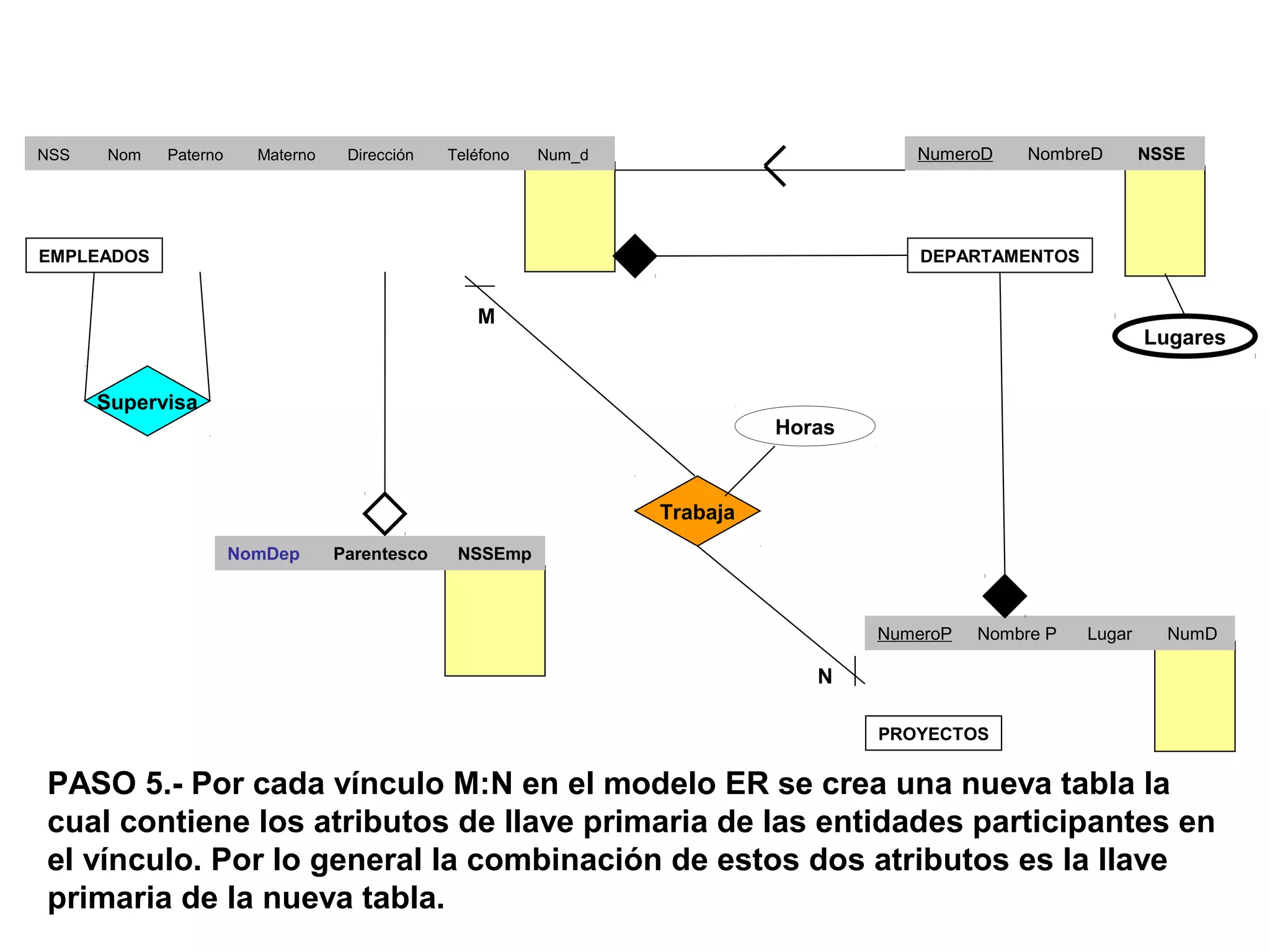

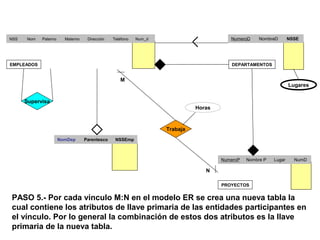

- 6. Lugares Supervisa PASO 5.- Porcada vínculo M:N en el modelo ER se crea una nueva tabla la cual contiene los atributos de llave primaria de las entidades participantes en el vínculo. Por lo general la combinación de estos dos atributos es la llave primaria de la nueva tabla. NSS Nom Paterno Materno Dirección Teléfono Num_d NumeroD NombreD NSSE NumeroP Nombre P Lugar NumD EMPLEADOS DEPARTAMENTOS PROYECTOS NomDep Parentesco NSSEmp Trabaja M N Horas

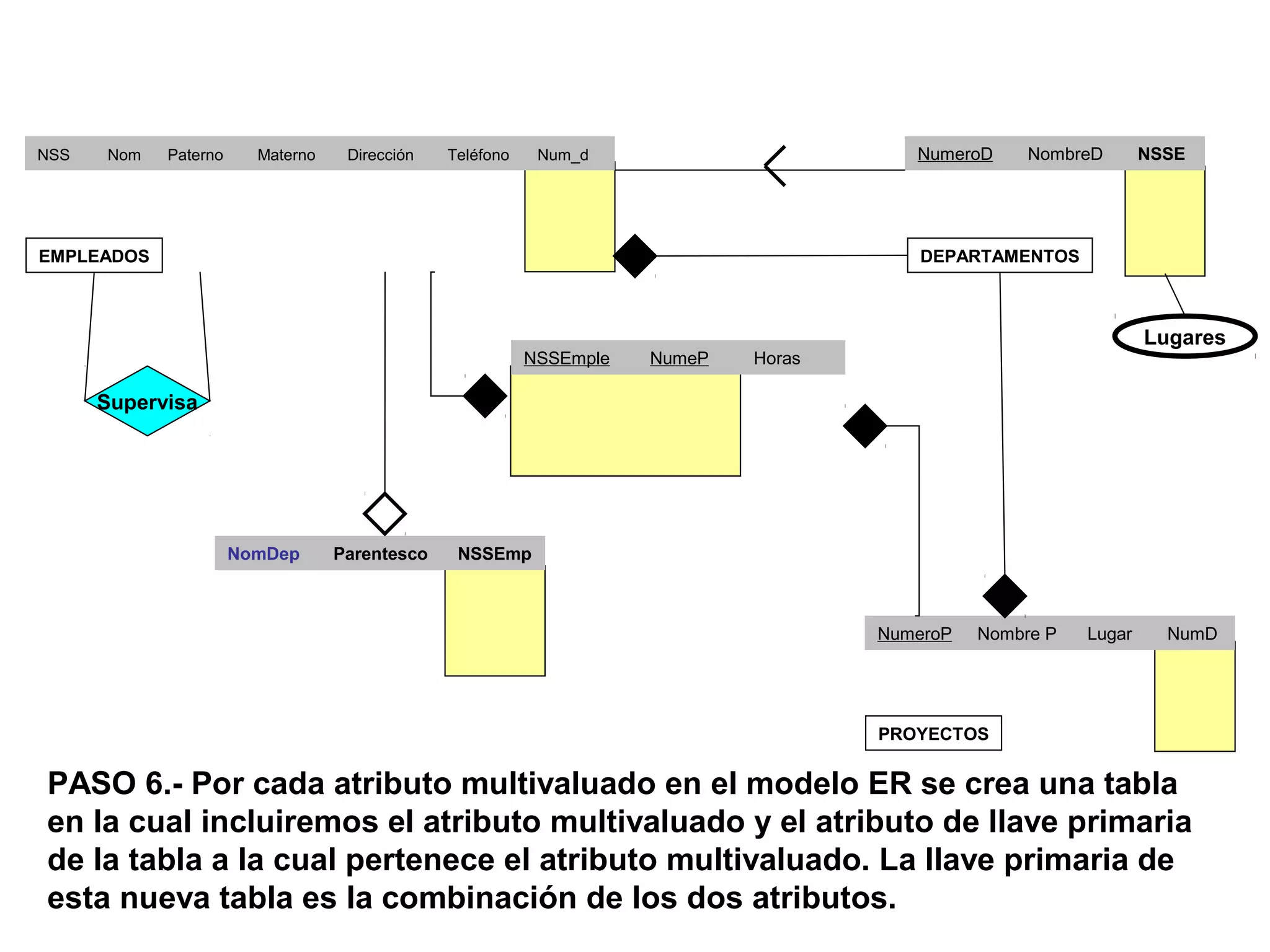

- 7. Lugares Supervisa PASO 6.- Porcada atributo multivaluado en el modelo ER se crea una tabla en la cual incluiremos el atributo multivaluado y el atributo de llave primaria de la tabla a la cual pertenece el atributo multivaluado. La llave primaria de esta nueva tabla es la combinación de los dos atributos. NSS Nom Paterno Materno Dirección Teléfono Num_d NumeroD NombreD NSSE NumeroP Nombre P Lugar NumD EMPLEADOS DEPARTAMENTOS PROYECTOS NomDep Parentesco NSSEmp NSSEmple NumeP Horas

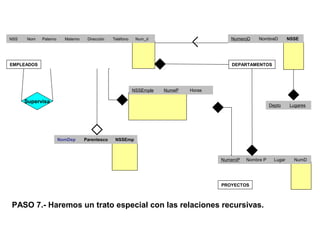

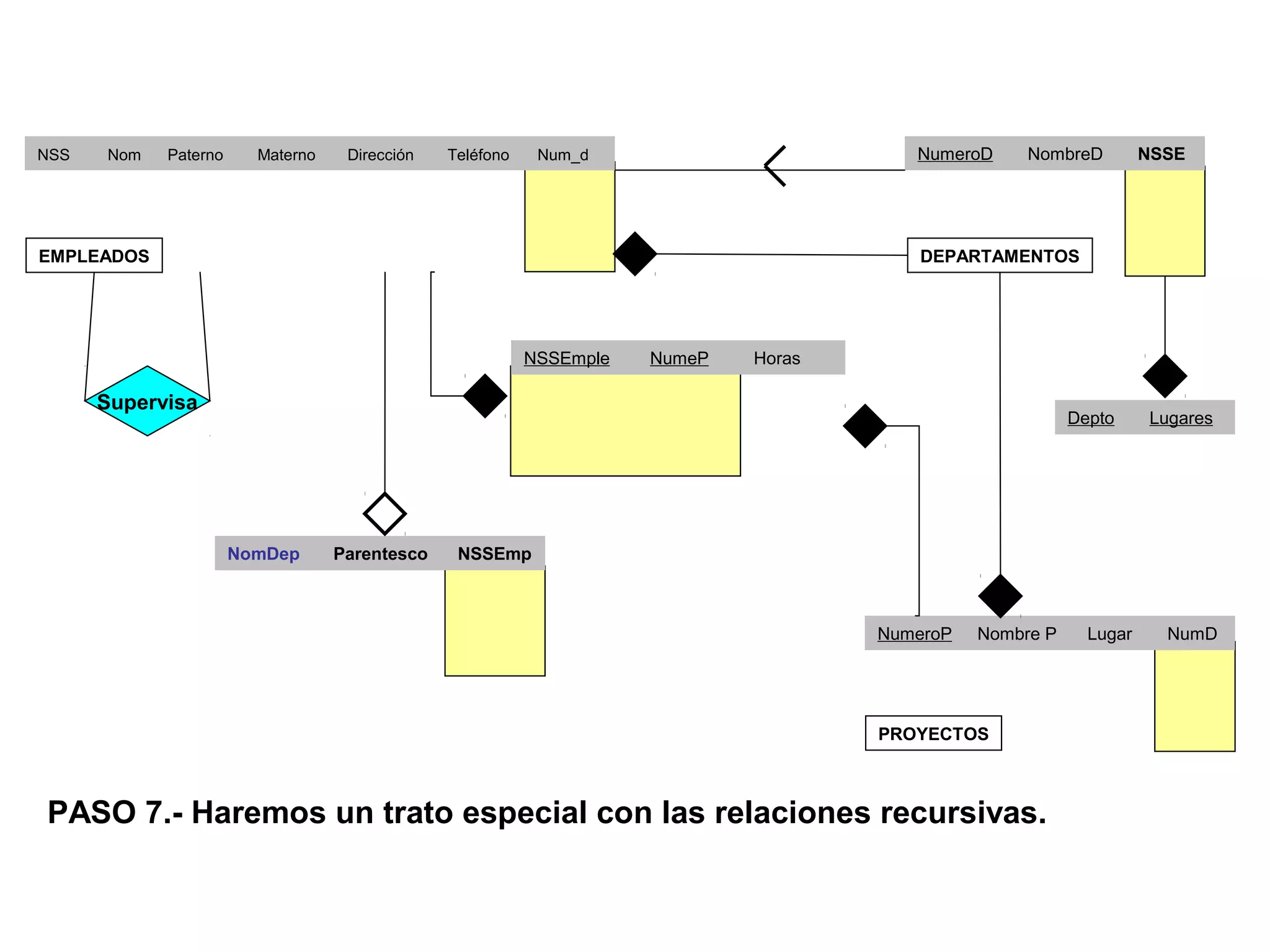

- 8. Supervisa PASO 7.- Haremosun trato especial con las relaciones recursivas. NSS Nom Paterno Materno Dirección Teléfono Num_d NumeroD NombreD NSSE NumeroP Nombre P Lugar NumD EMPLEADOS DEPARTAMENTOS PROYECTOS NomDep Parentesco NSSEmp NSSEmple NumeP Horas Depto Lugares

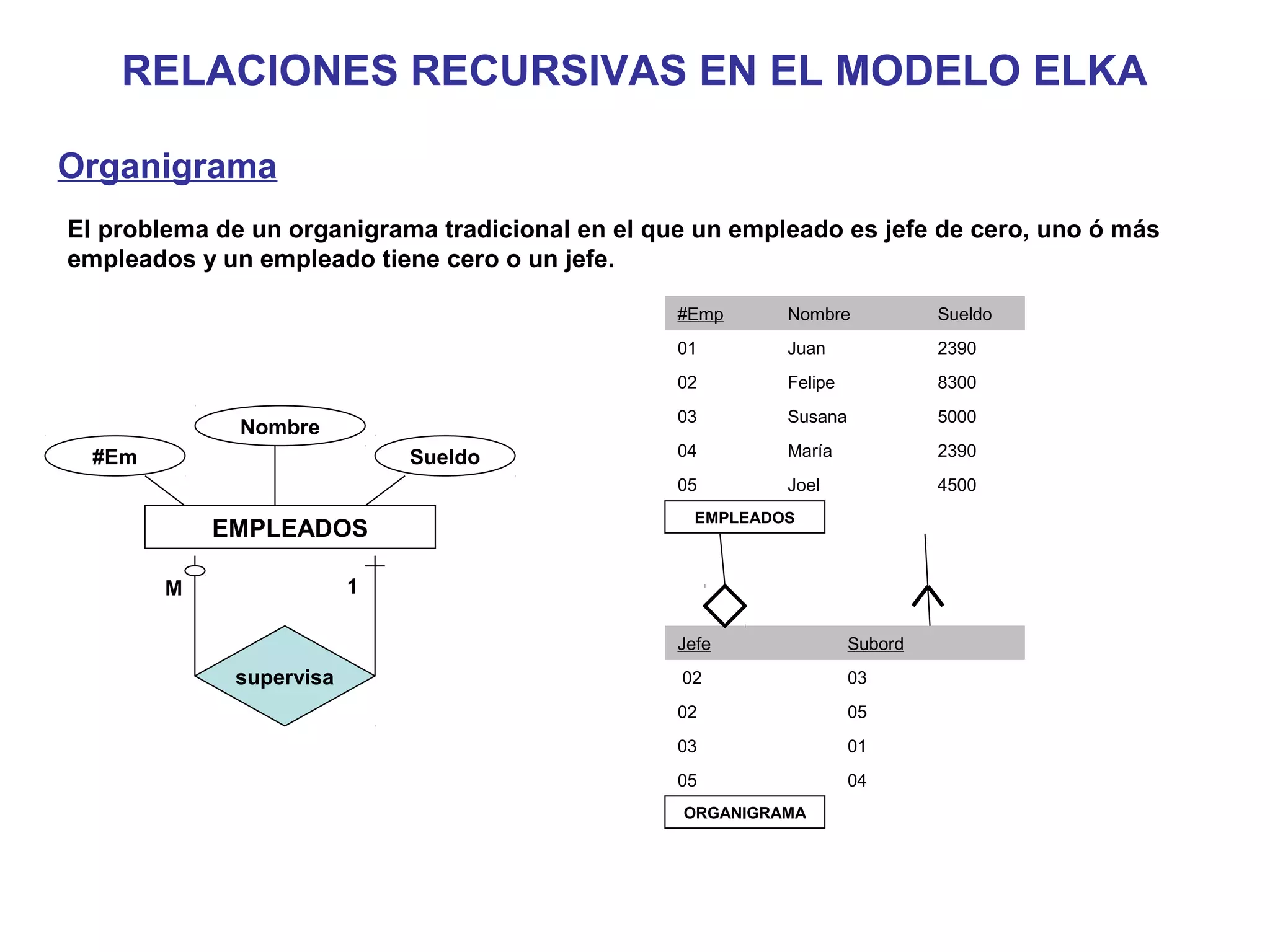

- 9. RELACIONES RECURSIVAS ENEL MODELO ELKA Organigrama El problema de un organigrama tradicional en el que un empleado es jefe de cero, uno ó más empleados y un empleado tiene cero o un jefe. #Emp Nombre Sueldo 01 Juan 2390 02 Felipe 8300 03 Susana 5000 04 María 2390 05 Joel 4500 Jefe Subord 02 03 02 05 03 01 05 04 EMPLEADOS ORGANIGRAMA EMPLEADOS supervisa M 1 #Em Nombre Sueldo

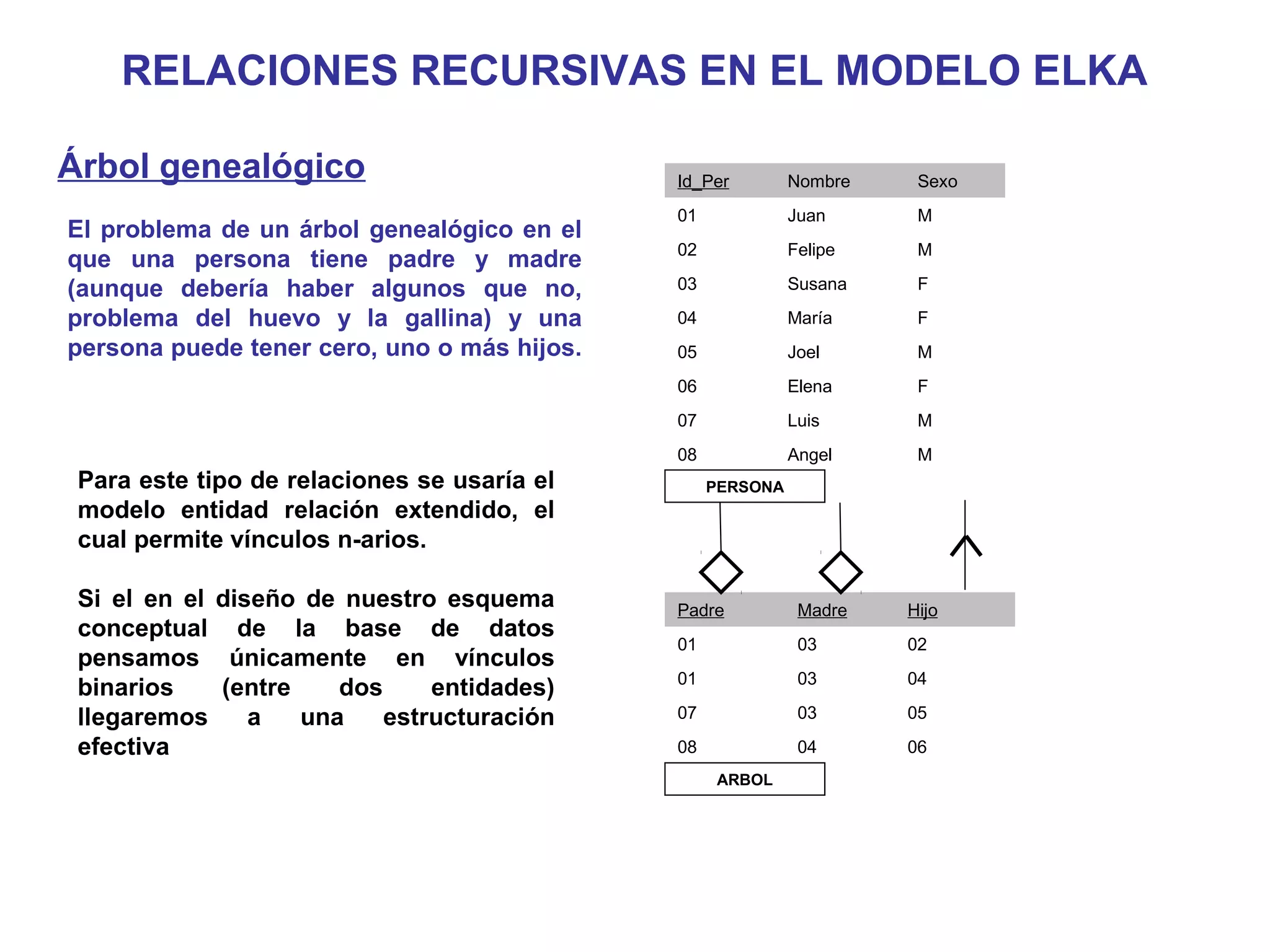

- 10. RELACIONES RECURSIVAS ENEL MODELO ELKA Árbol genealógico El problema de un árbol genealógico en el que una persona tiene padre y madre (aunque debería haber algunos que no, problema del huevo y la gallina) y una persona puede tener cero, uno o más hijos. Id_Per Nombre Sexo 01 Juan M 02 Felipe M 03 Susana F 04 María F 05 Joel M 06 Elena F 07 Luis M 08 Angel M Padre Madre Hijo 01 03 02 01 03 04 07 03 05 08 04 06 PERSONA ARBOL Para este tipo de relaciones se usaría el modelo entidad relación extendido, el cual permite vínculos n-arios. Si el en el diseño de nuestro esquema conceptual de la base de datos pensamos únicamente en vínculos binarios (entre dos entidades) llegaremos a una estructuración efectiva

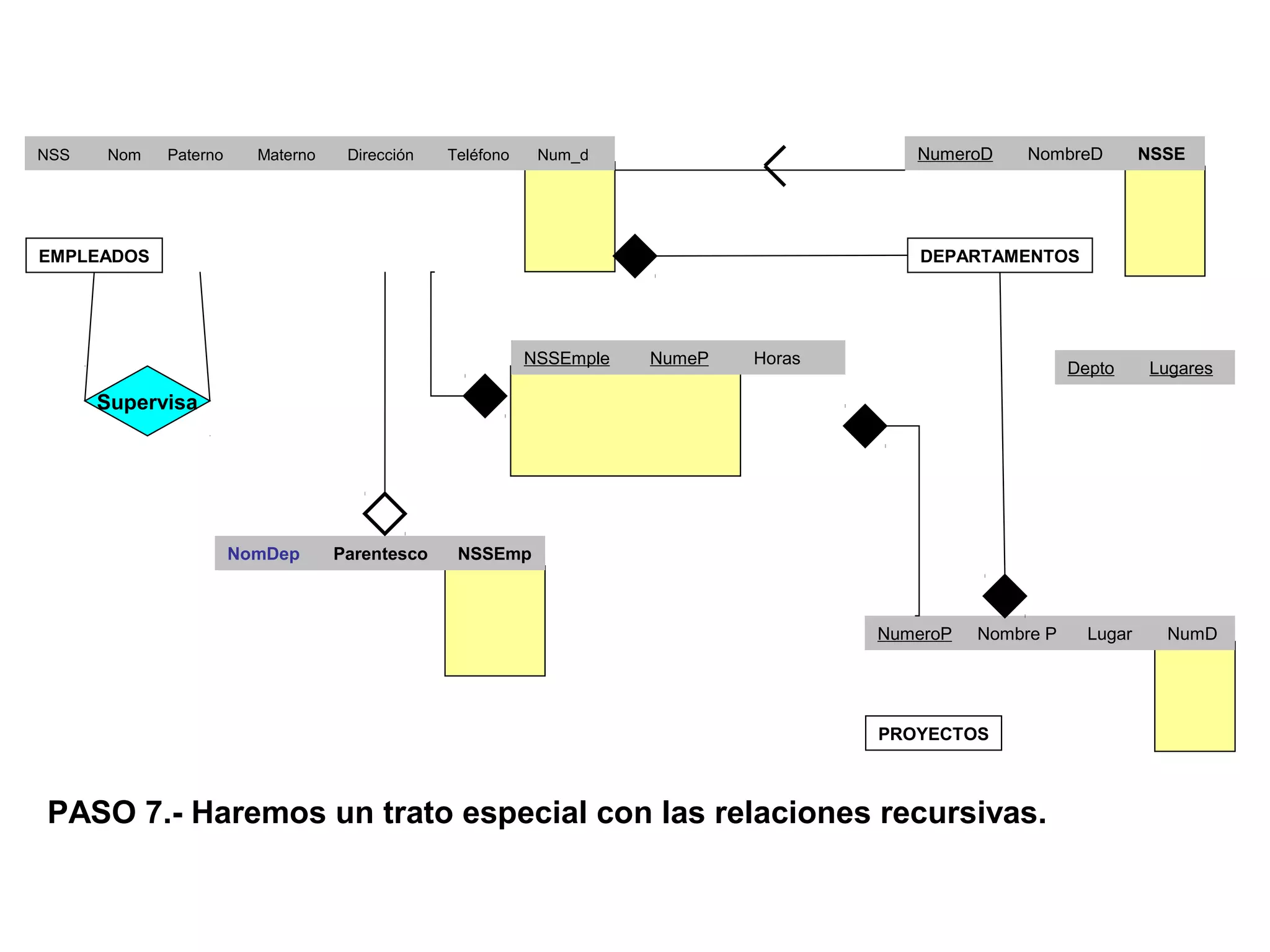

- 11. Supervisa PASO 7.- Haremosun trato especial con las relaciones recursivas. NSS Nom Paterno Materno Dirección Teléfono Num_d NumeroD NombreD NSSE NumeroP Nombre P Lugar NumD EMPLEADOS DEPARTAMENTOS PROYECTOS NomDep Parentesco NSSEmp NSSEmple NumeP Horas Depto Lugares

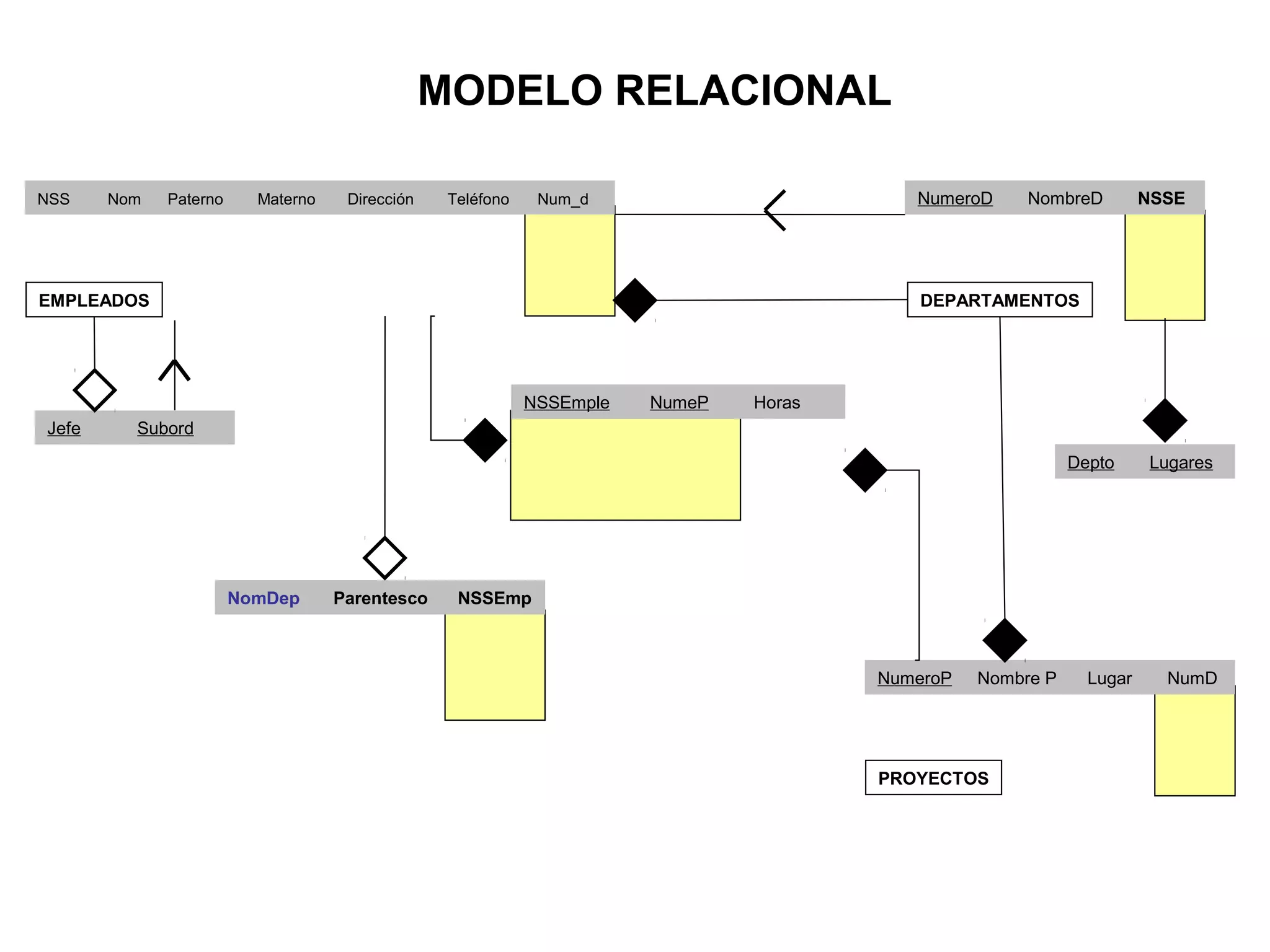

- 12. MODELO RELACIONAL NSS NomPaterno Materno Dirección Teléfono Num_d NumeroD NombreD NSSE NumeroP Nombre P Lugar NumD EMPLEADOS DEPARTAMENTOS PROYECTOS NomDep Parentesco NSSEmp NSSEmple NumeP Horas Depto Lugares Jefe Subord
