1.  Prof. Leidy Dayana Hernández
PNF-Informática.
Trayecto II-Trimestre I

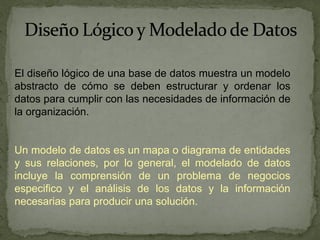

2. El diseño lógico de una base de datos muestra un modelo
abstracto de cómo se deben estructurar y ordenar los
datos para cumplir con las necesidades de información de
la organización.
Un modelo de datos es un mapa o diagrama de entidades
y sus relaciones, por lo general, el modelado de datos
incluye la comprensión de un problema de negocios
especifico y el análisis de los datos y la información
necesarias para producir una solución.

3. El Dr. Peter Pin-Shan Chen es el
creador del Modelo Entidad-Relación
(Modelo ER) en el año 1976.
Estudios: En el año 1968, obtuvo el
grado de Licenciado en Ciencias en la
Universidad Nacional de Taiwán.
Posteriormente, en el año 1973, obtuvo
el grado académico de Doctor en Peter Chen
Ciencias de la Computación y
Matemáticas Aplicadas en la Universidad
de Harvard.

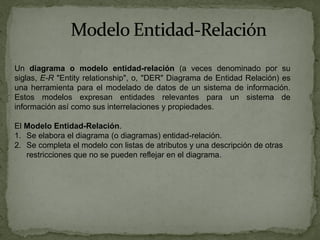

4. Un diagrama o modelo entidad-relación (a veces denominado por su
siglas, E-R "Entity relationship", o, "DER" Diagrama de Entidad Relación) es
una herramienta para el modelado de datos de un sistema de información.
Estos modelos expresan entidades relevantes para un sistema de
información así como sus interrelaciones y propiedades.
El Modelo Entidad-Relación.
1. Se elabora el diagrama (o diagramas) entidad-relación.
2. Se completa el modelo con listas de atributos y una descripción de otras
restricciones que no se pueden reflejar en el diagrama.

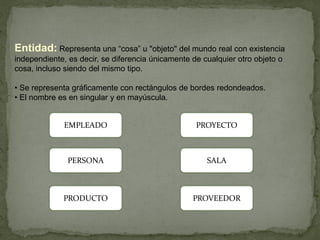

5. Entidad: Representa una “cosa” u "objeto" del mundo real con existencia
independiente, es decir, se diferencia únicamente de cualquier otro objeto o
cosa, incluso siendo del mismo tipo.
• Se representa gráficamente con rectángulos de bordes redondeados.
• El nombre es en singular y en mayúscula.
EMPLEADO PROYECTO
PERSONA SALA
PRODUCTO PROVEEDOR

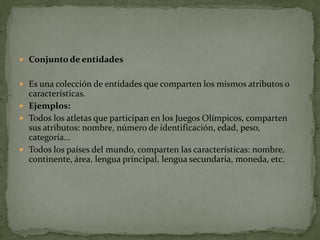

6.  Conjunto de entidades
 Es una colección de entidades que comparten los mismos atributos o
características.
 Ejemplos:
 Todos los atletas que participan en los Juegos Olímpicos, comparten
sus atributos: nombre, número de identificación, edad, peso,
categoría...
 Todos los países del mundo, comparten las características: nombre,
continente, área, lengua principal, lengua secundaria, moneda, etc.

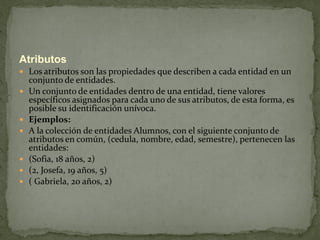

7. Atributos
 Los atributos son las propiedades que describen a cada entidad en un
conjunto de entidades.
 Un conjunto de entidades dentro de una entidad, tiene valores
específicos asignados para cada uno de sus atributos, de esta forma, es
posible su identificación unívoca.
 Ejemplos:
 A la colección de entidades Alumnos, con el siguiente conjunto de
atributos en común, (cedula, nombre, edad, semestre), pertenecen las
entidades:
 (Sofia, 18 años, 2)
 (2, Josefa, 19 años, 5)
 ( Gabriela, 20 años, 2)

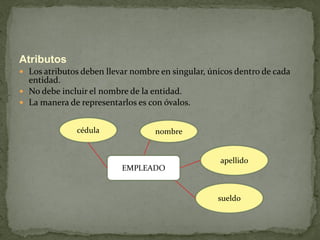

8. Atributos
 Los atributos deben llevar nombre en singular, únicos dentro de cada
entidad.
 No debe incluir el nombre de la entidad.
 La manera de representarlos es con óvalos.
cédula nombre
apellido
EMPLEADO
sueldo

9. Relación. Describe cierta dependencia entre entidades o permite la
asociación de las mismas.
 Ejemplo:
 Dadas dos entidades "Habitación 502" y "Mark", es posible relacionar
que la habitacion 502 se encuentra ocupada por el huésped de nombre
Mark. Una relación tiene sentido al expresar las entidades que
relaciona.
 En el ejemplo anterior, Un Huésped (entidad), se aloja (relación) en
una habitación (entidad).

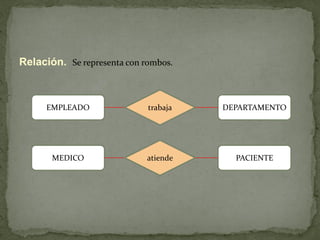

10. Relación. Se representa con rombos.
EMPLEADO trabaja DEPARTAMENTO
MEDICO atiende PACIENTE

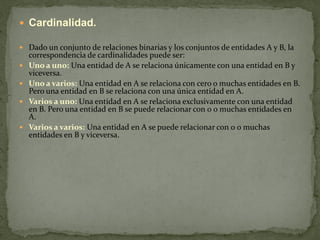

11.  Cardinalidad.
 Dado un conjunto de relaciones binarias y los conjuntos de entidades A y B, la
correspondencia de cardinalidades puede ser:
 Uno a uno: Una entidad de A se relaciona únicamente con una entidad en B y
viceversa.
 Uno a varios: Una entidad en A se relaciona con cero o muchas entidades en B.
Pero una entidad en B se relaciona con una única entidad en A.
 Varios a uno: Una entidad en A se relaciona exclusivamente con una entidad
en B. Pero una entidad en B se puede relacionar con 0 o muchas entidades en
A.
 Varios a varios: Una entidad en A se puede relacionar con 0 o muchas
entidades en B y viceversa.

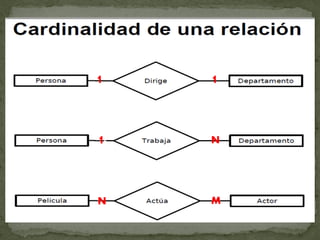

12. 1 1
1 N
N M
