2.  GEOMETRÍA DESCRIPTIVA
Es la ciencia de representación gráfica, sobre superficies
bidimensionales, de los problemas del espacio donde
intervengan, puntos, líneas y planos. La Geometría Descriptiva
es para el dibujo como la gramática es para el lenguaje.
La Geometría Descriptiva también se conoce como Método
Monge. Cumple dos objetivos principales:
1. Facilitar el método para representar sobre un papel que
posee dos dimensiones longitud y latitud; todos los cuerpos
de la naturaleza, que tienen tres dimensiones, longitud,
latitud y profundidad.
2. Dar a conocer por medio de una exacta descripción la
forma de los cuerpos, y deducir todas las verdades que
resultan, bien sean de sus formas, bien de sus posiciones
respectivas.

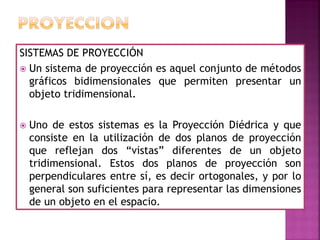

3. SISTEMAS DE PROYECCIÓN
 Un sistema de proyección es aquel conjunto de métodos
gráficos bidimensionales que permiten presentar un
objeto tridimensional.
 Uno de estos sistemas es la Proyección Diédrica y que
consiste en la utilización de dos planos de proyección
que reflejan dos “vistas” diferentes de un objeto
tridimensional. Estos dos planos de proyección son
perpendiculares entre sí, es decir ortogonales, y por lo
general son suficientes para representar las dimensiones
de un objeto en el espacio.

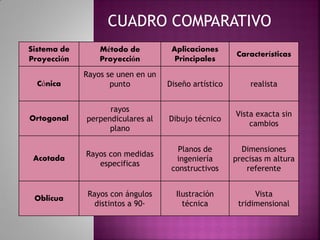

4. Sistema de
Proyección
Método de
Proyección
Aplicaciones
Principales
Características
Cónica
Rayos se unen en un
punto Diseño artístico realista
Ortogonal
rayos
perpendiculares al
plano
Dibujo técnico
Vista exacta sin
cambios
Acotada
Rayos con medidas
especificas
Planos de
ingeniería
constructivos
Dimensiones
precisas m altura
referente
Oblicua
Rayos con ángulos
distintos a 90·
Ilustración
técnica
Vista
tridimensional
CUADRO COMPARATIVO

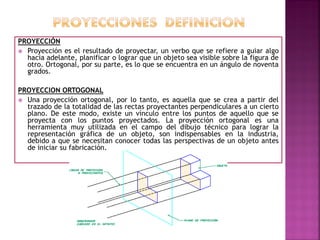

5. PROYECCIÓN
 Proyección es el resultado de proyectar, un verbo que se refiere a guiar algo
hacia adelante, planificar o lograr que un objeto sea visible sobre la figura de
otro. Ortogonal, por su parte, es lo que se encuentra en un ángulo de noventa
grados.
PROYECCION ORTOGONAL
 Una proyección ortogonal, por lo tanto, es aquella que se crea a partir del
trazado de la totalidad de las rectas proyectantes perpendiculares a un cierto
plano. De este modo, existe un vínculo entre los puntos de aquello que se
proyecta con los puntos proyectados. La proyección ortogonal es una
herramienta muy utilizada en el campo del dibujo técnico para lograr la
representación gráfica de un objeto, son indispensables en la industria,
debido a que se necesitan conocer todas las perspectivas de un objeto antes
de iniciar su fabricación.

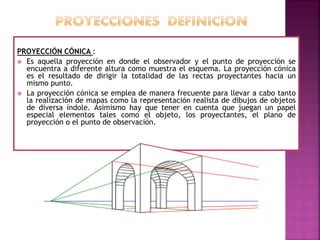

6. PROYECCIÓN CÓNICA :
 Es aquella proyección en donde el observador y el punto de proyección se
encuentra a diferente altura como muestra el esquema. La proyección cónica
es el resultado de dirigir la totalidad de las rectas proyectantes hacia un
mismo punto.
 La proyección cónica se emplea de manera frecuente para llevar a cabo tanto
la realización de mapas como la representación realista de dibujos de objetos
de diversa índole. Asimismo hay que tener en cuenta que juegan un papel
especial elementos tales como el objeto, los proyectantes, el plano de
proyección o el punto de observación.

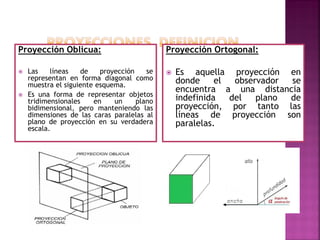

7. Proyección Oblicua:
 Las líneas de proyección se
representan en forma diagonal como
muestra el siguiente esquema.
 Es una forma de representar objetos
tridimensionales en un plano
bidimensional, pero manteniendo las
dimensiones de las caras paralelas al
plano de proyección en su verdadera
escala.
Proyección Ortogonal:
 Es aquella proyección en
donde el observador se
encuentra a una distancia
indefinida del plano de
proyección, por tanto las
líneas de proyección son
paralelas.

8. Proyección Acotada:
 Es un sistema de representación que se fundamenta en la
proyección ortogonal del objeto a representar sobre un plano
horizontal denominado plano de comparación. La distancia de cada
punto del espacio a este plano, denominada cota, es expresada con
referencias explícitas que acompañan a la proyección del mismo.
La proyección y la cota proporcionan, así, la información
tridimensional que permite la restitución en el espacio del objeto
representado.

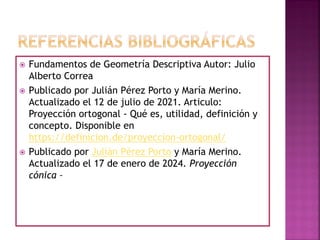

9.  Fundamentos de Geometría Descriptiva Autor: Julio
Alberto Correa
 Publicado por Julián Pérez Porto y María Merino.
Actualizado el 12 de julio de 2021. Articulo:
Proyección ortogonal - Qué es, utilidad, definición y
concepto. Disponible en
https://definicion.de/proyeccion-ortogonal/
