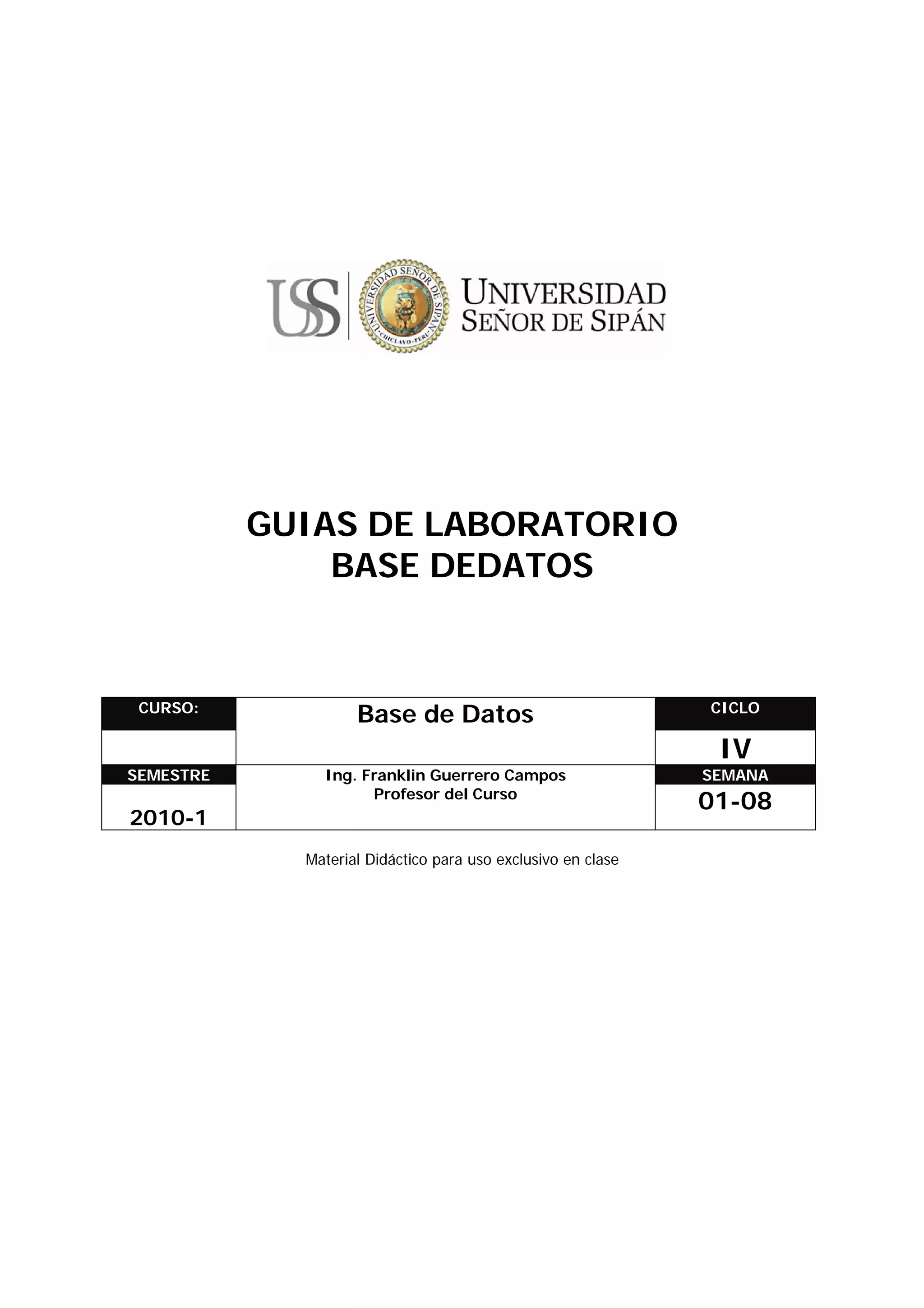

1. GUIAS DE LABORATORIO
BASE DEDATOS
CURSO:
Base de Datos CICLO
IV
SEMESTRE Ing. Franklin Guerrero Campos SEMANA
Profesor del Curso
01-08
2010-1
Material Didáctico para uso exclusivo en clase

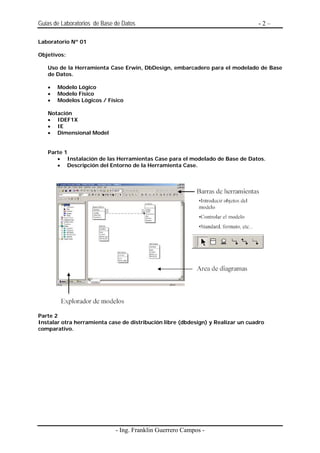

2. Guias de Laboratorios de Base de Datos -2–
Laboratorio Nº 01
Objetivos:
Uso de la Herramienta Case Erwin, DbDesign, embarcadero para el modelado de Base
de Datos.
• Modelo Lógico
• Modelo Físico
• Modelos Lógicos / Físico
Notación
• IDEF1X
• IE
• Dimensional Model
Parte 1
• Instalación de las Herramientas Case para el modelado de Base de Datos.
• Descripción del Entorno de la Herramienta Case.
Parte 2
Instalar otra herramienta case de distribución libre (dbdesign) y Realizar un cuadro
comparativo.
- Ing. Franklin Guerrero Campos -
3. Guias de Laboratorios de Base de Datos -3–

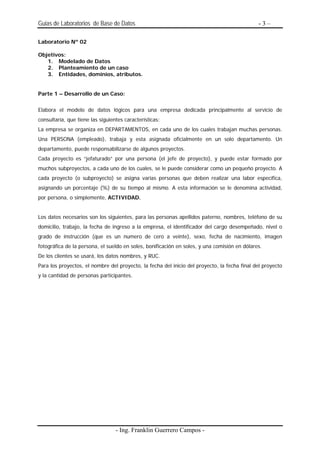

Laboratorio Nº 02
Objetivos:
1. Modelado de Datos
2. Planteamiento de un caso
3. Entidades, dominios, atributos.
Parte 1 – Desarrollo de un Caso:
Elabora el modelo de datos lógicos para una empresa dedicada principalmente al servicio de
consultaría, que tiene las siguientes características:
La empresa se organiza en DEPARTAMENTOS, en cada uno de los cuales trabajan muchas personas.
Una PERSONA (empleado), trabaja y esta asignada oficialmente en un solo departamento. Un
departamento, puede responsabilizarse de algunos proyectos.
Cada proyecto es “jefaturado” por una persona (el jefe de proyecto), y puede estar formado por
muchos subproyectos, a cada uno de los cuales, se le puede considerar como un pequeño proyecto. A
cada proyecto (o subproyecto) se asigna varias personas que deben realizar una labor específica,
asignando un porcentaje (%) de su tiempo al mismo. A esta información se le denomina actividad,
por persona, o simplemente, ACTIVIDAD.
Los datos necesarios son los siguientes, para las personas apellidos paterno, nombres, teléfono de su
domicilio, trabajo, la fecha de ingreso a la empresa, el identificador del cargo desempeñado, nivel o
grado de instrucción (que es un numero de cero a veinte), sexo, fecha de nacimiento, imagen
fotográfica de la persona, el sueldo en soles, bonificación en soles, y una comisión en dólares.
De los clientes se usará, los datos nombres, y RUC.
Para los proyectos, el nombre del proyecto, la fecha del inicio del proyecto, la fecha final del proyecto
y la cantidad de personas participantes.
- Ing. Franklin Guerrero Campos -

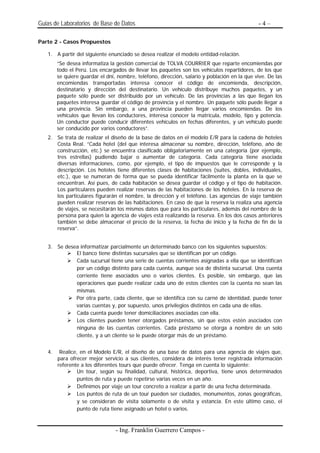

4. Guias de Laboratorios de Base de Datos -4–
Parte 2 - Casos Propuestos
1. A partir del siguiente enunciado se desea realizar el modelo entidad-relación.
“Se desea informatiza la gestión comercial de TOLVA COURRIER que reparte encomiendas por
todo el Perú. Los encargados de llevar los paquetes son los vehículos repartidores, de los que
se quiere guardar el dni, nombre, teléfono, dirección, salario y población en la que vive. De las
encomiendas transportadas interesa conocer el código de encomienda, descripción,
destinatario y dirección del destinatario. Un vehículo distribuye muchos paquetes, y un
paquete sólo puede ser distribuido por un vehículo. De las provincias a las que llegan los
paquetes interesa guardar el código de provincia y el nombre. Un paquete sólo puede llegar a
una provincia. Sin embargo, a una provincia pueden llegar varios encomiendas. De los
vehículos que llevan los conductores, interesa conocer la matrícula, modelo, tipo y potencia.
Un conductor puede conducir diferentes vehículos en fechas diferentes, y un vehículo puede
ser conducido por varios conductores”.
2. Se trata de realizar el diseño de la base de datos en el modelo E/R para la cadena de hoteles
Costa Real. ”Cada hotel (del que interesa almacenar su nombre, dirección, teléfono, año de
construcción, etc.) se encuentra clasificado obligatoriamente en una categoría (por ejemplo,
tres estrellas) pudiendo bajar o aumentar de categoría. Cada categoría tiene asociada
diversas informaciones, como, por ejemplo, el tipo de impuestos que le corresponde y la
descripción. Los hoteles tiene diferentes clases de habitaciones (suites, dobles, individuales,
etc.), que se numeran de forma que se pueda identificar fácilmente la planta en la que se
encuentran. Así pues, de cada habitación se desea guardar el código y el tipo de habitación.
Los particulares pueden realizar reservas de las habitaciones de los hoteles. En la reserva de
los particulares figurarán el nombre, la dirección y el teléfono. Las agencias de viaje también
pueden realizar reservas de las habitaciones. En caso de que la reserva la realiza una agencia
de viajes, se necesitarán los mismos datos que para los particulares, además del nombre de la
persona para quien la agencia de viajes está realizando la reserva. En los dos casos anteriores
también se debe almacenar el precio de la reserva, la fecha de inicio y la fecha de fin de la
reserva”.
3. Se desea informatizar parcialmente un determinado banco con los siguientes supuestos:
El banco tiene distintas sucursales que se identifican por un código.
Cada sucursal tiene una serie de cuentas corrientes asignadas a ella que se identifican
por un código distinto para cada cuenta, aunque sea de distinta sucursal. Una cuenta
corriente tiene asociados uno o varios clientes. Es posible, sin embargo, que las
operaciones que puede realizar cada uno de estos clientes con la cuenta no sean las
mismas.
Por otra parte, cada cliente, que se identifica con su carné de identidad, puede tener
varias cuentas y, por supuesto, unos privilegios distintos en cada una de ellas.
Cada cuenta puede tener domiciliaciones asociadas con ella.
Los clientes pueden tener otorgados préstamos, sin que estos estén asociados con
ninguna de las cuentas corrientes. Cada préstamo se otorga a nombre de un solo
cliente, y a un cliente se le puede otorgar más de un préstamo.
4. Realice, en el Modelo E/R, el diseño de una base de datos para una agencia de viajes que,
para ofrecer mejor servicio a sus clientes, considera de interés tener registrada información
referente a los diferentes tours que puede ofrecer. Tenga en cuenta lo siguiente:
Un tour, según su finalidad, cultural, histórica, deportiva, tiene unos determinados
puntos de ruta y puede repetirse varias veces en un año.
Definimos por viaje un tour concreto a realizar a partir de una fecha determinada.
Los puntos de ruta de un tour pueden ser ciudades, monumentos, zonas geográficas,
y se consideran de visita solamente o de visita y estancia. En este último caso, el
punto de ruta tiene asignado un hotel o varios.
- Ing. Franklin Guerrero Campos -

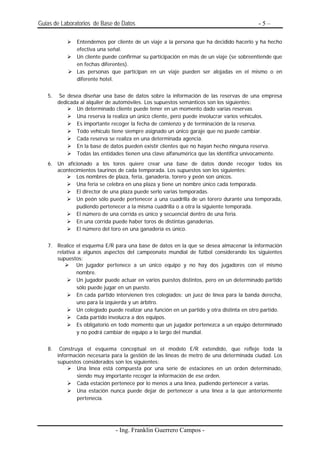

5. Guias de Laboratorios de Base de Datos -5–
Entendemos por cliente de un viaje a la persona que ha decidido hacerlo y ha hecho
efectiva una señal.
Un cliente puede confirmar su participación en más de un viaje (se sobreentiende que
en fechas diferentes).
Las personas que participan en un viaje pueden ser alojadas en el mismo o en
diferente hotel.
5. Se desea diseñar una base de datos sobre la información de las reservas de una empresa
dedicada al alquiler de automóviles. Los supuestos semánticos son los siguientes:
Un determinado cliente puede tener en un momento dado varias reservas
Una reserva la realiza un único cliente, pero puede involucrar varios vehículos.
Es importante recoger la fecha de comienzo y de terminación de la reserva.
Todo vehículo tiene siempre asignado un único garaje que no puede cambiar.
Cada reserva se realiza en una determinada agencia.
En la base de datos pueden existir clientes que no hayan hecho ninguna reserva.
Todas las entidades tienen una clave alfanumérica que las identifica unívocamente.
6. Un aficionado a los toros quiere crear una base de datos donde recoger todos los
acontecimientos taurinos de cada temporada. Los supuestos son los siguientes:
Los nombres de plaza, feria, ganadería, torero y peón son únicos.
Una feria se celebra en una plaza y tiene un nombre único cada temporada.
El director de una plaza puede serlo varias temporadas.
Un peón sólo puede pertenecer a una cuadrilla de un torero durante una temporada,
pudiendo pertenecer a la misma cuadrilla o a otra la siguiente temporada.
El número de una corrida es único y secuencial dentro de una feria.
En una corrida puede haber toros de distintas ganaderías.
El número del toro en una ganadería es único.
7. Realice el esquema E/R para una base de datos en la que se desea almacenar la información
relativa a algunos aspectos del campeonato mundial de fútbol considerando los siguientes
supuestos:
Un jugador pertenece a un único equipo y no hay dos jugadores con el mismo
nombre.
Un jugador puede actuar en varios puestos distintos, pero en un determinado partido
sólo puede jugar en un puesto.
En cada partido intervienen tres colegiados: un juez de línea para la banda derecha,
uno para la izquierda y un árbitro.
Un colegiado puede realizar una función en un partido y otra distinta en otro partido.
Cada partido involucra a dos equipos.
Es obligatorio en todo momento que un jugador pertenezca a un equipo determinado
y no podrá cambiar de equipo a lo largo del mundial.
8. Construya el esquema conceptual en el modelo E/R extendido, que refleje toda la
información necesaria para la gestión de las líneas de metro de una determinada ciudad. Los
supuestos considerados son los siguientes:
Una línea está compuesta por una serie de estaciones en un orden determinado,
siendo muy importante recoger la información de ese orden.
Cada estación pertenece por lo menos a una línea, pudiendo pertenecer a varias.
Una estación nunca puede dejar de pertenecer a una línea a la que anteriormente
pertenecía.
- Ing. Franklin Guerrero Campos -
6. Guias de Laboratorios de Base de Datos -6–
Cada estación puede tener varios accesos, pero consideramos que un acceso sólo
puede pertenecer a una estación.
Cada línea tiene asignada una serie de trenes, no pudiendo suceder que un tren esté
asignado a más de una línea, pero sí que no esté asignado a ninguna. (por ejemplo si
se encuentra en reparación).
Cada línea tiene asignados como mínimo tantos trenes como estaciones tenga y como
máximo el doble del número de estaciones.
Algunas estaciones tienen asignadas cocheras, y cada tren tiene asignada una
cochera.
Un tren puede cambiar de cochera asignada, pero no quedar sin ella.
Interesa conocer todos los accesos a una línea.
9. Se describe a continuación una base de datos que contiene la información relativa a una
empresa que se dedica a la fabricación de motores. Dicha empresa tiene interés en mantener
información sobre los distintos tipos de motores que fabrica. Se pide construir el esquema E/R
correspondiente.
La empresa está dividida en secciones en la que están asignados obligatoriamente los
empleados, los cuales tienen que pertenecer a una sola sección. A cada sección se le
puede asignar la fabricación de uno o varios tipos de motores, existiendo secciones
generales (departamento de administración, de proceso de datos, etc.) que no tienen
asignado ningún tipo de motor en concreto; nunca un tipo de motor puede ser
fabricado por más de una sección, ni esta puede cambiar una vez que se le ha
asignado la fabricación de un determinado motor.
Entre los empleados que trabajan en un tipo de motor siempre habrá un responsable,
siendo ésta información de interés para la empresa. Un empleado puede estar
trabajando en más de un tipo de motor.
Los empleados pueden tener familiares a su cargo, cuyos datos conviene guardar en
la base de datos.
La empresa utiliza piezas y desea conocer las estructuras del producto. A estos
efectos un motor es una pieza.
10. Se desea diseñar una base de datos que recoja la organización de una universidad. Se
considera que:
Los departamentos pueden estar en una sola facultad o ser interfacultativos,
agrupando en este caso cátedras que pertenecen a facultades distintas.
Una cátedra se encuentra en un único departamento.
Una cátedra pertenece a una sola facultad.
Un profesor está siempre asignado a un único departamento y adscrito a una o varias
cátedras, pudiendo cambiar de cátedra pero no de departamento. Interesa la fecha
en que un profesor es adscrito a una cátedra.
Existen áreas de conocimiento, y todo departamento tendrá un área de conocimiento.
11. Un estudio de ingeniería desea crear una base de datos sobre los proyectos que desarrolla. En
él, los ingenieros pueden trabajar en varios proyectos a la vez y en cada proyecto
desempeñar una función diferente. Cada proyecto tiene un único Ingeniero Jefe. Un mismo
ingeniero jefe no puede serlo de dos proyectos a la vez. En ocasiones, los proyectos pueden
formar parte de otros proyectos. Estos pueden realizarse por encargo para terceras empresas
o por iniciativa del propio estudio. Cuando el proyecto se realiza por encargo, la empresa que
lo contrata puede proporcionar ingenieros de su plantilla para participar en el proyecto, e
interesa recoger las horas dedicadas por estos en el proyecto para el que trabaja. Nunca un
ingeniero externo puede realizar la función de ingeniero jefe.
- Ing. Franklin Guerrero Campos -

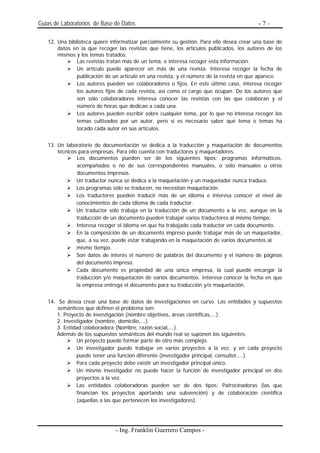

7. Guias de Laboratorios de Base de Datos -7–
12. Una biblioteca quiere informatizar parcialmente su gestión. Para ello desea crear una base de
datos en la que recoger las revistas que tiene, los artículos publicados, los autores de los
mismos y los temas tratados.
Las revistas tratan más de un tema, e interesa recoger esta información.
Un artículo puede aparecer en más de una revista. Interesa recoger la fecha de
publicación de un artículo en una revista, y el número de la revista en que aparece.
Los autores pueden ser colaboradores o fijos. En este último caso, interesa recoger
los autores fijos de cada revista, así como el cargo que ocupan. De los autores que
son sólo colaboradores interesa conocer las revistas con las que colaboran y el
número de horas que dedican a cada una.
Los autores pueden escribir sobre cualquier tema, por lo que no interesa recoger los
temas cultivados por un autor, pero sí es necesario saber qué tema o temas ha
tocado cada autor en sus artículos.
13. Un laboratorio de documentación se dedica a la traducción y maquetación de documentos
técnicos para empresas. Para ello cuenta con traductores y maquetadores.
Los documentos pueden ser de los siguientes tipos: programas informáticos,
acompañados o no de sus correspondientes manuales, o sólo manuales u otros
documentos impresos.
Un traductor nunca se dedica a la maquetación y un maquetador nunca traduce.
Los programas sólo se traducen, no necesitan maquetación.
Los traductores pueden traducir más de un idioma e interesa conocer el nivel de
conocimientos de cada idioma de cada traductor.
Un traductor sólo trabaja en la traducción de un documento a la vez, aunque en la
traducción de un documento pueden trabajar varios traductores al mismo tiempo.
Interesa recoger el idioma en que ha trabajado cada traductor en cada documento.
En la composición de un documento impreso puede trabajar más de un maquetador,
que, a su vez, puede estar trabajando en la maquetación de varios documentos al
mismo tiempo.
Son datos de interés el número de palabras del documento y el número de páginas
del documento impreso.
Cada documento es propiedad de una única empresa, la cual puede encargar la
traducción y/o maquetación de varios documentos. Interesa conocer la fecha en que
la empresa entrega el documento para su traducción y/o maquetación.
14. Se desea crear una base de datos de investigaciones en curso. Las entidades y supuestos
semánticos que definen el problema son:
1. Proyecto de investigación (nombre objetivos, áreas científicas,...).
2. Investigador (nombre, domicilio,...).
3. Entidad colaboradora (Nombre, razón social,...).
Además de los supuestos semánticos del mundo real se suponen los siguientes:
Un proyecto puede formar parte de otro más complejo.
Un investigador puede trabajar en varios proyectos a la vez, y en cada proyecto
puede tener una función diferente (investigador principal, consultor,...).
Para cada proyecto debe existir un investigador principal único.
Un mismo investigador no puede hacer la función de investigador principal en dos
proyectos a la vez.
Las entidades colaboradoras pueden ser de dos tipos: Patrocinadoras (las que
financian los proyectos aportando una subvención) y de colaboración científica
(aquellas a las que pertenecen los investigadores).
- Ing. Franklin Guerrero Campos -

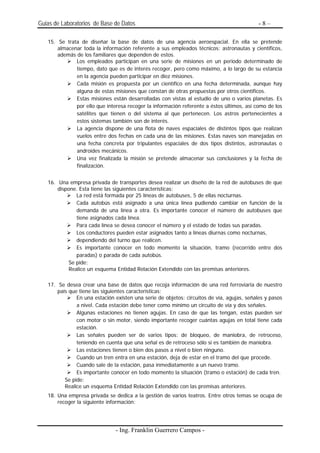

8. Guias de Laboratorios de Base de Datos -8–
15. Se trata de diseñar la base de datos de una agencia aeroespacial. En ella se pretende
almacenar toda la información referente a sus empleados técnicos: astronautas y científicos,
además de los familiares que dependen de estos.
Los empleados participan en una serie de misiones en un periodo determinado de
tiempo, dato que es de interés recoger, pero como máximo, a lo largo de su estancia
en la agencia pueden participar en diez misiones.
Cada misión es propuesta por un científico en una fecha determinada, aunque hay
alguna de estas misiones que constan de otras propuestas por otros científicos.
Estas misiones están desarrolladas con vistas al estudio de uno o varios planetas. Es
por ello que interesa recoger la información referente a éstos últimos, así como de los
satélites que tienen o del sistema al que pertenecen. Los astros pertenecientes a
estos sistemas también son de interés.
La agencia dispone de una flota de naves espaciales de distintos tipos que realizan
vuelos entre dos fechas en cada una de las misiones. Estas naves son manejadas en
una fecha concreta por tripulantes espaciales de dos tipos distintos, astronautas o
androides mecánicos.
Una vez finalizada la misión se pretende almacenar sus conclusiones y la fecha de
finalización.
16. Una empresa privada de transportes desea realizar un diseño de la red de autobuses de que
dispone. Esta tiene las siguientes características:
La red está formada por 25 líneas de autobuses, 5 de ellas nocturnas.
Cada autobús está asignado a una única línea pudiendo cambiar en función de la
demanda de una línea a otra. Es importante conocer el número de autobuses que
tiene asignados cada línea.
Para cada línea se desea conocer el número y el estado de todas sus paradas.
Los conductores pueden estar asignados tanto a líneas diurnas como nocturnas,
dependiendo del turno que realicen.
Es importante conocer en todo momento la situación, tramo (recorrido entre dos
paradas) o parada de cada autobús.
Se pide:
Realice un esquema Entidad Relación Extendido con las premisas anteriores.
17. Se desea crear una base de datos que recoja información de una red ferroviaria de nuestro
país que tiene las siguientes características:
En una estación existen una serie de objetos: circuitos de vía, agujas, señales y pasos
a nivel. Cada estación debe tener como mínimo un circuito de vía y dos señales.
Algunas estaciones no tienen agujas. En caso de que las tengan, estas pueden ser
con motor o sin motor, siendo importante recoger cuántas agujas en total tiene cada
estación.
Las señales pueden ser de varios tipos: de bloqueo, de maniobra, de retroceso,
teniendo en cuenta que una señal es de retroceso sólo si es también de maniobra.
Las estaciones tienen o bien dos pasos a nivel o bien ninguno.
Cuando un tren entra en una estación, deja de estar en el tramo del que procede.
Cuando sale de la estación, pasa inmediatamente a un nuevo tramo.
Es importante conocer en todo momento la situación (tramo o estación) de cada tren.
Se pide:
Realice un esquema Entidad Relación Extendido con las premisas anteriores.
18. Una empresa privada se dedica a la gestión de varios teatros. Entre otros temas se ocupa de
recoger la siguiente información:
- Ing. Franklin Guerrero Campos -

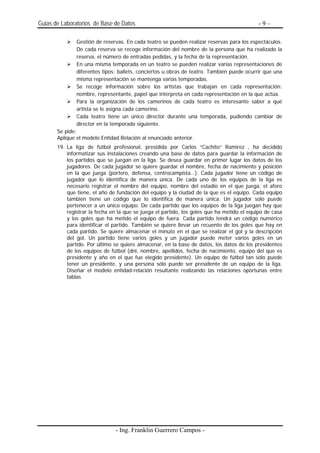

9. Guias de Laboratorios de Base de Datos -9–
Gestión de reservas. En cada teatro se pueden realizar reservas para los espectáculos.
De cada reserva se recoge información del nombre de la persona que ha realizado la
reserva, el número de entradas pedidas, y la fecha de la representación.
En una misma temporada en un teatro se pueden realizar varias representaciones de
diferentes tipos: ballets, conciertos u obras de teatro. También puede ocurrir que una
misma representación se mantenga varias temporadas.
Se recoge información sobre los artistas que trabajan en cada representación:
nombre, representante, papel que interpreta en cada representación en la que actúa.
Para la organización de los camerinos de cada teatro es interesante saber a qué
artista se le asigna cada camerino.
Cada teatro tiene un único director durante una temporada, pudiendo cambiar de
director en la temporada siguiente.
Se pide:
Aplique el modelo Entidad Relación al enunciado anterior.
19. La liga de fútbol profesional, presidida por Carlos “Cachito” Ramírez , ha decidido
informatizar sus instalaciones creando una base de datos para guardar la información de
los partidos que se juegan en la liga. Se desea guardar en primer lugar los datos de los
jugadores. De cada jugador se quiere guardar el nombre, fecha de nacimiento y posición
en la que juega (portero, defensa, centrocampista…). Cada jugador tiene un código de
jugador que lo identifica de manera única. De cada uno de los equipos de la liga es
necesario registrar el nombre del equipo, nombre del estadio en el que juega, el aforo
que tiene, el año de fundación del equipo y la ciudad de la que es el equipo. Cada equipo
también tiene un código que lo identifica de manera única. Un jugador solo puede
pertenecer a un único equipo. De cada partido que los equipos de la liga juegan hay que
registrar la fecha en la que se juega el partido, los goles que ha metido el equipo de casa
y los goles que ha metido el equipo de fuera. Cada partido tendrá un código numérico
para identificar el partido. También se quiere llevar un recuento de los goles que hay en
cada partido. Se quiere almacenar el minuto en el que se realizar el gol y la descripción
del gol. Un partido tiene varios goles y un jugador puede meter varios goles en un
partido. Por último se quiere almacenar, en la base de datos, los datos de los presidentes
de los equipos de fútbol (dni, nombre, apellidos, fecha de nacimiento, equipo del que es
presidente y año en el que fue elegido presidente). Un equipo de fútbol tan sólo puede
tener un presidente, y una persona sólo puede ser presidente de un equipo de la liga.
Diseñar el modelo entidad-relación resultante realizando las relaciones oportunas entre
tablas
- Ing. Franklin Guerrero Campos -
10. Guias de Laboratorios de Base de Datos - 10 –

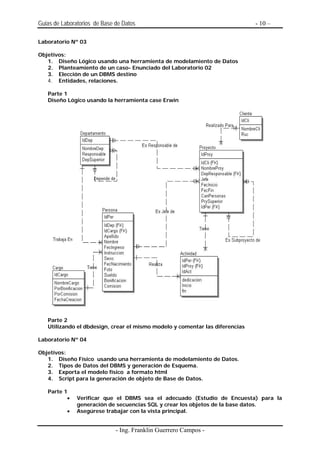

Laboratorio Nº 03
Objetivos:
1. Diseño Lógico usando una herramienta de modelamiento de Datos
2. Planteamiento de un caso- Enunciado del Laboratorio 02
3. Elección de un DBMS destino
4. Entidades, relaciones.
Parte 1
Diseño Lógico usando la herramienta case Erwin
Parte 2
Utilizando el dbdesign, crear el mismo modelo y comentar las diferencias
Laboratorio Nº 04
Objetivos:
1. Diseño Físico usando una herramienta de modelamiento de Datos.
2. Tipos de Datos del DBMS y generación de Esquema.
3. Exporta el modelo físico a formato html
4. Script para la generación de objeto de Base de Datos.
Parte 1
• Verificar que el DBMS sea el adecuado (Estudio de Encuesta) para la
generación de secuencias SQL y crear los objetos de la base datos.
• Asegúrese trabajar con la vista principal.
- Ing. Franklin Guerrero Campos -

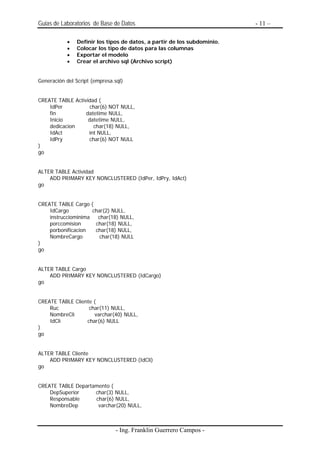

11. Guias de Laboratorios de Base de Datos - 11 –
• Definir los tipos de datos, a partir de los subdominio.
• Colocar los tipo de datos para las columnas
• Exportar el modelo
• Crear el archivo sql (Archivo script)
Generación del Script (empresa.sql)
CREATE TABLE Actividad (
IdPer char(6) NOT NULL,
fin datetime NULL,
Inicio datetime NULL,
dedicacion char(18) NULL,
IdAct int NULL,
IdPry char(6) NOT NULL
)
go
ALTER TABLE Actividad
ADD PRIMARY KEY NONCLUSTERED (IdPer, IdPry, IdAct)
go
CREATE TABLE Cargo (
IdCargo char(2) NULL,
instrucciominima char(18) NULL,
porccomision char(18) NULL,
porbonificacion char(18) NULL,
NombreCargo char(18) NULL
)
go
ALTER TABLE Cargo
ADD PRIMARY KEY NONCLUSTERED (IdCargo)
go
CREATE TABLE Cliente (
Ruc char(11) NULL,
NombreCli varchar(40) NULL,
IdCli char(6) NULL
)
go
ALTER TABLE Cliente
ADD PRIMARY KEY NONCLUSTERED (IdCli)
go
CREATE TABLE Departamento (
DepSuperior char(3) NULL,
Responsable char(6) NULL,
NombreDep varchar(20) NULL,
- Ing. Franklin Guerrero Campos -

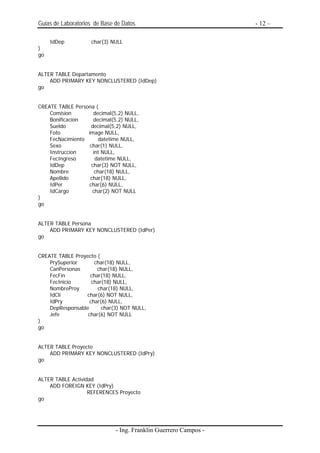

12. Guias de Laboratorios de Base de Datos - 12 –
IdDep char(3) NULL
)
go
ALTER TABLE Departamento
ADD PRIMARY KEY NONCLUSTERED (IdDep)
go
CREATE TABLE Persona (
Comision decimal(5,2) NULL,
Bonificacion decimal(5,2) NULL,
Sueldo decimal(5,2) NULL,
Foto image NULL,
FecNacimiento datetime NULL,
Sexo char(1) NULL,
Instruccion int NULL,
FecIngreso datetime NULL,
IdDep char(3) NOT NULL,
Nombre char(18) NULL,
Apellido char(18) NULL,
IdPer char(6) NULL,
IdCargo char(2) NOT NULL
)
go
ALTER TABLE Persona
ADD PRIMARY KEY NONCLUSTERED (IdPer)
go
CREATE TABLE Proyecto (
PrySuperior char(18) NULL,
CanPersonas char(18) NULL,
FecFin char(18) NULL,
FecInicio char(18) NULL,
NombreProy char(18) NULL,
IdCli char(6) NOT NULL,
IdPry char(6) NULL,
DepResponsable char(3) NOT NULL,
Jefe char(6) NOT NULL
)
go
ALTER TABLE Proyecto
ADD PRIMARY KEY NONCLUSTERED (IdPry)
go
ALTER TABLE Actividad
ADD FOREIGN KEY (IdPry)
REFERENCES Proyecto
go
- Ing. Franklin Guerrero Campos -

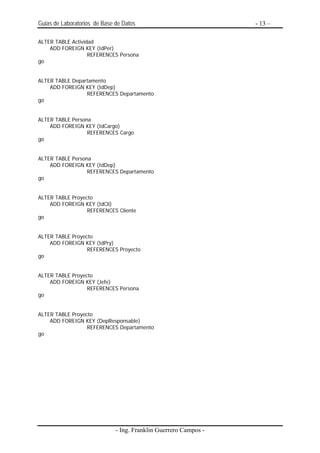

13. Guias de Laboratorios de Base de Datos - 13 –
ALTER TABLE Actividad
ADD FOREIGN KEY (IdPer)
REFERENCES Persona
go
ALTER TABLE Departamento
ADD FOREIGN KEY (IdDep)
REFERENCES Departamento
go
ALTER TABLE Persona
ADD FOREIGN KEY (IdCargo)
REFERENCES Cargo
go
ALTER TABLE Persona
ADD FOREIGN KEY (IdDep)
REFERENCES Departamento
go
ALTER TABLE Proyecto
ADD FOREIGN KEY (IdCli)
REFERENCES Cliente
go
ALTER TABLE Proyecto
ADD FOREIGN KEY (IdPry)
REFERENCES Proyecto
go
ALTER TABLE Proyecto
ADD FOREIGN KEY (Jefe)
REFERENCES Persona
go
ALTER TABLE Proyecto
ADD FOREIGN KEY (DepResponsable)
REFERENCES Departamento
go
- Ing. Franklin Guerrero Campos -

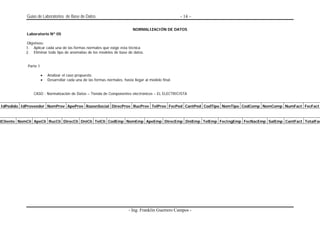

14. Guias de Laboratorios de Base de Datos - 14 –
NORMALIZACIÓN DE DATOS
Laboratorio Nº 05
Objetivos:
1. Aplicar cada una de las formas normales que exige esta técnica
2. Eliminar todo tipo de anomalías de los modelos de base de datos.
Parte 1
• Analizar el caso propuesto
• Desarrollar cada una de las formas normales, hasta llegar al modelo final.
CASO : Normalización de Datos – Tienda de Componentes electrónicos – EL ELECTRICISTA
IdPedido IdProveedor NomProv ApeProv RazonSocial DirecProv RucProv TelProv FecPed CantPed CodTipo NomTipo CodComp NomComp NumFact FecFact
dCliente NomCli ApeCli RucCli DirecCli DniCli TelCli CodEmp NomEmp ApeEmp DirecEmp DniEmp TelEmp FecIngEmp FecNacEmp SalEmp CantFact TotalFac
- Ing. Franklin Guerrero Campos -
