Guía 2 de ejercicios recolectados de Internet
Unidad 2 de Base de Datos
Ejercicios de Diseño del Modelo Entidad-Relación
(MER)
Ejercicio 1. Desarrolle el MER para los siguientes requisitos de Base de Datos
Una agencia de seguros de tu municipio te ha solicitado una base de datos mediante la cual llevar un
control de los accidentes y las multas. Tras una serie de entrevistas, has tomado las siguientes notas:
Se desean registrar todas las personas que tienen un vehículo. Es necesario guardar los datos
personales de cada persona (nombre, apellidos, dirección, población, teléfono y cedula).
De cada vehículo se desea almacenar la matrícula, la marca y el modelo. Una persona puede tener
varios vehículos, y puede darse el caso de un vehículo pertenezca a varias personas a la vez.
También se desea incorporar la información destinada a gestionar los accidentes del municipio. Cada
accidente posee un número de referencia correlativo según orden de entrada a la base de datos. Se
desea conocer la fecha, lugar y hora en que ha tenido lugar cada accidente. Se debe tener en cuenta
que un accidente puede involucrar a varias personas y varios vehículos.
Se desea llevar también un registro de las multas que se aplican. Cada multa tendrá asignado un
número de referencia correlativo. Además, deberá registrarse la fecha, hora, lugar de infracción e
importe de la misma. Una multa solo se aplicará a un conductor e involucra a un solo vehículo.
Se desea realizar una Base de Datos Relacional para una empresa de alquiler de vehículos que desea
conocer en todo momento el estado de su flota. La empresa tiene diversas oficinas repartidas por todo
el territorio nacional. Cada oficina se identifica por un código único y se caracteriza por la ciudad en
la que se encuentra y su dirección completa (calle, número y código postal) y teléfono.
En cada oficina hay disponible un conjunto de autos, de los cuales se conoce su matrícula, el grupo
al que pertenece: A, B, C, D, E, F o G (depende del tipo y tamaño del vehículo), la marca, el modelo,
el número de puertas, el número de puestos, la capacidad del maletero y la edad mínima exigida para
el alquiler. El grupo me indica el precio diario de alquiler y el precio a pagar por el seguro contratado,
estos precios son cambiantes.
Para llevar el control del estado de cada vehículo, la empresa mantiene un registro de todos los
alquileres que ha sufrido, indicando para cada uno de ellos el nombre del conductor, su cedula, su
dirección, un teléfono de contacto, correo y un número de tarjeta de crédito sobre la que realizar los
cargos correspondientes. Además de esta información de los clientes, para cada alquiler se almacena
su duración fecha de inicio y final del alquiler, número de días, precio por día, precio del seguro
contratado y el precio total.
También la empresa puede alquilar vehículos a empresas privadas o públicas, de estas se requiere su
rif, nombre, dirección, teléfonos de contacto, correos de contacto, y números de cuentas a donde hacer

(MER)

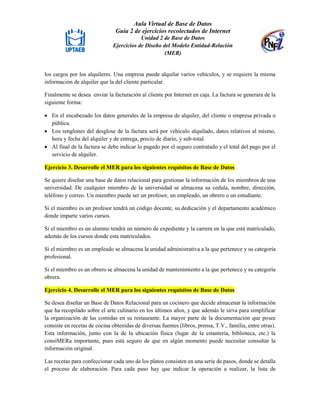

los cargos por los alquileres. Una empresa puede alquilar varios vehículos, y se requiere la misma
información de alquiler que la del cliente particular.
Finalmente se desea enviar la facturación al cliente por Internet en caja. La factura se generara de la
siguiente forma:
 En el encabezado los datos generales de la empresa de alquiler, del cliente o empresa privada o
pública.
 Los renglones del desglose de la factura será por vehículo alquilado, datos relativos al mismo,
hora y fecha del alquiler y de entrega, precio de diario, y sub-total.
 Al final de la factura se debe indicar lo pagado por el seguro contratado y el total del pago por el
servicio de alquiler.
Se quiere diseñar una base de datos relacional para gestionar la información de los miembros de una
universidad. De cualquier miembro de la universidad se almacena su cedula, nombre, dirección,
teléfono y correo. Un miembro puede ser un profesor, un empleado, un obrero o un estudiante.
Si el miembro es un profesor tendrá un código docente, su dedicación y el departamento académico
donde imparte varios cursos.
Si el miembro es un alumno tendrá un número de expediente y la carrera en la que está matriculado,
además de los cursos donde esta matriculados.
Si el miembro es un empleado se almacena la unidad administrativa a la que pertenece y su categoría
profesional.
Si el miembro es un obrero se almacena la unidad de mantenimiento a la que pertenece y su categoría
obrera.
Se desea diseñar un Base de Datos Relacional para un cocinero que decide almacenar la información
que ha recopilado sobre el arte culinario en los últimos años, y que además le sirva para simplificar
la organización de las comidas en su restaurante. La mayor parte de la documentación que posee
consiste en recetas de cocina obtenidas de diversas fuentes (libros, prensa, T.V., familia, entre otras).
Esta información, junto con la de la ubicación física (lugar de la estantería, biblioteca, etc.) la
consiMERa importante, pues está seguro de que en algún momento puede necesitar consultar la
información original.
Las recetas para confeccionar cada uno de los platos consisten en una serie de pasos, donde se detalla
el proceso de elaboración. Para cada paso hay que indicar la operación a realizar, la lista de

(MER)
ingredientes (si se necesitan), el tiempo previsto para su ejecución, los utensilios de cocina necesarios
(batidora, sartén, horno, plancha, etc., o ninguno), y un comentario descriptivo opcional. Además de
los pasos se incluye un valor aproximado del tiempo total en que se puede realizar la receta, el tipo
de plato (sopas, carnes, pescados, pastas, etc.), el ingrediente principal representativo (solomo, pollo,
huevos, merluza, etc.), el precio y un comentario personal para completar la información. Por otra
parte, como piensa que puede tener diferentes recetas para un mismo plato, consiMERa conveniente
identificar las recetas con un número clave, aunque conserve el nombre del plato.
De cada ingrediente necesario para confeccionar cada uno de los platos se requiere representar, el
nombre, las calorías, las cantidades utilizadas en las distintas fases de realización del plato, así como,
las unidades en que se expresan dichas cantidades (gramo, pizca, cucharada, etc., que pueden variar
de una receta a otra).
Para la carta del restaurante propone representar una serie de menús, identificados por un número
correlativo, formados por tres platos distintos (un primero, un segundo y un postre). Además del
precio, quiere tener la posibilidad de añadir a cada menú un comentario con su tipo (verano, festivo,
ligero, etc.).
Se requiere gestionar los datos de una línea de taxis o carros libres, dicha línea tiene y tendrá solo dos
tipos de socios; los dueños de taxis y los choferes de los taxis; de cada socio en general se requiere
guardan los datos personales tales como su cedula, numero de socio, nombre, apellido, números de
celular, cantidad dinero ganado por cada día, semana y cada mes del año en curso, para al final saber
cuánto gano al año.
Además se requiere saber para cada tipo de socio en específico:
 Para el dueño de taxis, cuantos taxis tiene.
 Para el chofer, cuales taxis ha manejado, en que día, periodo trabajado, horas trabajadas, cantidad
de carreras, realizadas, monto recaudado, monto ganado (40% de lo recaudado), monto aportado
al dueño (60% de lo recaudado).
De los taxis se requiere su número del taxi, placa, serial del motor, año, marca, modelo, numero de
puertas, cantidad de dinero recaudado por cada día, semana y cada mes del año en curso, para el final
saber cuánto recaudo al año. Un taxi puede ser conducido por varios choferes al día, en la semana, en
el mes y en el año en general.
Para una tienda por departamentos se necesita llevar el control de las ventas por departamentos, de
estos se tiene una información general con el código, nombre, artículos que vende, número de ventas

(MER)
y dinero recaudado por día. Cada departamento tiene varios vendedores, y un inventario de los
artículos que tiene en su área de venta.
De cada vendedor se requiere su cedula, nombre, apellido, dirección, si tiene el número de celular o
teléfono fijo, fecha de ingreso, años de servicio, sueldo actual, número de ventas y monto vendido
del mes actual, ventas y monto acumulado en el año. Además se requiere su historial departamental,
que consiste en que departamentos ha trabajado, periodo que trabajo, ventas que realizo y monto que
recaudo con las mismas.
De los inventarios por departamento, se requiere por cada artículo el stock inicial y actual (stock es
la cantidad de artículos en el inventario). La tienda cuenta con la información centralizada de los
artículos que se venden en cada departamento y es la siguiente: código, descripción, precio de compra,
precio de venta, porcentaje de descuento, y proveedor que lo suministra. De los proveedores se conoce
su código, rif, dirección teléfono de contacto. Un artículo se le compra a un solo proveedor, y un
proveedor suministra muchos artículos a la tienda.
Los mismos vendedores son los que realizan la facturación al cliente en caja, a los clientes si es la
primera vez que compran, se le registran sus datos personales que son: cedula, nombre, apellido,
dirección, correo, número de teléfono o celular, los últimos datos si los quiere dar. La factura se
generara de la siguiente forma:
 En el encabezado los datos generales de la tienda, del cliente: su cedula, nombre y apellido, además
el nombre del departamento, el código del vendedor, la hora y fecha de la venta.
 Por cada renglón del artículo comprado su código, descripción, cantidad, precio de venta, monto
de descuento y sub-total.
 Al final de la factura se debe indicar el total de la venta, total de descuento, total real de la venta.
Se quiere diseñar una base de datos relacional para gestionar los datos de los proyectos realizados en
una comuna, de ellos interesa almacenar el código, descripción, cuantía del proyecto, fecha de inicio
y fecha de fin. Los proyectos son realizados por comuneros de los que se desea guardar el código,
teléfono, domicilio y razón social. Un comunero puede realizar varios proyectos, pero un solo
proyecto es realizado por un único comunero. En los proyectos participan colaboradores de los que
se dispone la siguiente información: rif, nombre, domicilio, teléfono, banco y número de cuenta. Un
colaborador puede participar en varios proyectos y pueden ser habitante o no de la comuna.
Los colaboradores de los proyectos reciben pagos. De los pagos realizados se quiere guardar el
número de pago, concepto, cantidad y fecha de pago. También interesa almacenar los diferentes tipos
de pagos que puede realizar la comuna. De cada uno de los tipos de pagos se desea guardar el código
y descripción. Un tipo de pago puede pertenecer a varios pagos

(MER)

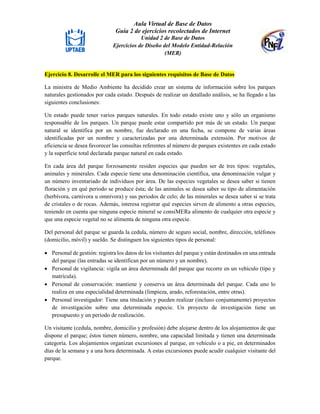

La ministra de Medio Ambiente ha decidido crear un sistema de información sobre los parques
naturales gestionados por cada estado. Después de realizar un detallado análisis, se ha llegado a las
siguientes conclusiones:
Un estado puede tener varios parques naturales. En todo estado existe uno y sólo un organismo
responsable de los parques. Un parque puede estar compartido por más de un estado. Un parque
natural se identifica por un nombre, fue declarado en una fecha, se compone de varias áreas
identificadas por un nombre y caracterizadas por una determinada extensión. Por motivos de
eficiencia se desea favorecer las consultas referentes al número de parques existentes en cada estado
y la superficie total declarada parque natural en cada estado.
En cada área del parque forzosamente residen especies que pueden ser de tres tipos: vegetales,
animales y minerales. Cada especie tiene una denominación científica, una denominación vulgar y
un número inventariado de individuos por área. De las especies vegetales se desea saber si tienen
floración y en qué periodo se produce ésta; de las animales se desea saber su tipo de alimentación
(herbívora, carnívora u omnívora) y sus periodos de celo; de las minerales se desea saber si se trata
de cristales o de rocas. Además, interesa registrar qué especies sirven de alimento a otras especies,
teniendo en cuenta que ninguna especie mineral se consiMERa alimento de cualquier otra especie y
que una especie vegetal no se alimenta de ninguna otra especie.
Del personal del parque se guarda la cedula, número de seguro social, nombre, dirección, teléfonos
(domicilio, móvil) y sueldo. Se distinguen los siguientes tipos de personal:
 Personal de gestión: registra los datos de los visitantes del parque y están destinados en una entrada
del parque (las entradas se identifican por un número y un nombre).
 Personal de vigilancia: vigila un área determinada del parque que recorre en un vehículo (tipo y
matrícula).
 Personal de conservación: mantiene y conserva un área determinada del parque. Cada uno lo
realiza en una especialidad determinada (limpieza, arado, reforestación, entre otras).
 Personal investigador: Tiene una titulación y pueden realizar (incluso conjuntamente) proyectos
de investigación sobre una determinada especie. Un proyecto de investigación tiene un
presupuesto y un periodo de realización.
Un visitante (cedula, nombre, domicilio y profesión) debe alojarse dentro de los alojamientos de que
dispone el parque; éstos tienen número, nombre, una capacidad limitada y tienen una determinada
categoría. Los alojamientos organizan excursiones al parque, en vehículo o a pie, en determinados
días de la semana y a una hora determinada. A estas excursiones puede acudir cualquier visitante del
parque.

(MER)
Ejercicio 9. Desarrolle el MER para los siguientes requisitos de Base de Datos.
Se quiere diseñar una base de datos relacional para gestionar los datos de una empresa que
proporciona almacenamiento de fotos en la web.
Las fotos se caracterizan por un código (único); además se almacena el nombre del archivo, tipo,
tamaño, resolución, un campo que indica si la fotografía es pública o privada y su URL.
LA Web soportara el registro de usuarios, que son los que van a utilizar el servicio de
almacenamiento. Para identificar a los usuarios, se almacena el código de usuario, nombre de usuario,
su password, y su dirección de correo electrónico. Un usuario almacena muchas fotos, y una foto es
almacenada por un solo usuario.
Los usuarios pueden añadir todas las etiquetas que necesiten a cada una de sus fotos para clasificarlas,
para ello se requiere almacenar: el nombre de la etiqueta, fecha y hora de la etiquetación, se almacena
el número total de fotos que usan la etiqueta. Si los usuarios califican una foto como publica esta
puede ser consultada y etiquetada por otros usuarios, además las pueden descargar, se desea saber
cuales y cuantas fotos publicas descargan los usuarios.
Una firma de abogados dedicada a la administración de propiedades desea tener una base de datos
para facilitar la gestión de la información de sus clientes (propietarios de propiedades).
La firma tiene varios abogados y cada uno de ellos ejerce de administrador de una o más propiedades,
por lo que cobra a cada propietario unos honorarios fijos y un porcentaje por cada servicio prestados.
Una propiedad es gestionada por un único abogado del cual se requiere (cedula, nombre, apellido,
celular, correo y número de colegio de abogado). Las funciones del abogado consisten en llevar la
contabilidad de los pagos mensuales por servicios tales como limpieza, ascensores, agua, aseo,
seguridad, luz, entre otros, y los pagos mensuales por impuestos municipales de cada propiedad. De
las empresas de servicios se guarda su nombre, RIF, dirección, teléfono y una persona de contacto.
Además, interesa tener estas compañías agrupadas en diferentes sectores (luz, seguridad, ascensores,
seguridad, aseo, entre otras). De la alcaldías se requiere, nombre, rif, persona de contacto, celular de
contacto, dirección, municipio, ciudad y estado.
De los dueños o propietarios se necesitan sus datos (cedula, nombre, apellidos, dirección, correo y
teléfono de contacto). Cada cliente es propietario de una mas propiedades que pueden ser de cinco
tipos (edificio, fabrica, centro comercial, local comercial y oficina). Cada propiedad se caracteriza
por un código, dirección, municipio, ciudad, estado, y teléfono de vigilancia. El costo de los servicios
depende del tipo de propiedad, lo que indica que los montos de los pagos de cada servicio depenMERá
del tipo de propiedad. El monto de los impuestos también depende del tipo de propiedad y de la
alcaldía misma.

(MER)
Se requiere generar mensualmente a los clientes un los estados de pagos realizados (tanto de servicios,
como de impuestos) por cada abogado y el monto del cobro de cada abogado por los servicios
contables realizados, el cual será un porcentaje de los montos pagados, mas una pago fijo establecido
por la firma de abogados.
El estado de pagos se generara de la siguiente forma:
 En el encabezado los datos generales de la propiedad, del propietario, y del abogado, además el
mes y año al cual corresponde el estado de pagos, y la hora y fecha del informe.
 Por cada renglón del estado de pago correspondiente a los pagos de servicio: nombre de la empresa
de servicio, nombre del servicio a pagar, fecha del pago, monto a pagar, y monto pagado.
 Por cada renglón del estado de pago correspondiente a los impuestos municipales: nombre de la
Alcaldía, nombre del impuesto a pagar, fecha del pago, monto a pagar, y monto pagado.
 Al final del estado de pagos se debe indicar monto total pagado.
Se quiere diseñar una base de datos relacional para gestionar los datos de una compañía aérea. La
compañía aérea tiene tres recursos principales: aviones, pilotos y miembros de tripulación.
De cada piloto se desea conocer su código, nombre y horas de vuelo. De los miembros de tripulación
sólo interesa su código y nombre. Todos ellos (pilotos y miembros) tienen una base a la que regresan
después de los vuelos de una jornada.
Un vuelo que va desde un origen a un destino y a una hora determinada, tiene un número de vuelo
(por ejemplo, el vuelo de Barquisimeto a Maiquetia de las 13:50 es el vuelo BM-830). De cada vuelo
realizado o programado, se desea saber el avión en que se va a hacer o en el que se ha hecho, el piloto
y cada uno de los miembros de la tripulación.
Cada avión tiene un código, un nombre, una capacidad de pasajeros, un tipo de avión (de hélice, de
turbina y turbohelice) y tiene una base donde es sometido a las revisiones periódicas de
mantenimiento. Se desea también llevar el histórico de los mantenimientos realizados, los datos son
número de mantenimiento, fecha de inicio, fecha de fin, días en mantenimiento y costo del
mantenimiento.
Una organización no gubernamental encarga de enviar ayuda humanitaria como medicamentos,
alimentos y personal sanitario a campos de refugiados de Asía y África. Esta organización obtiene
sus ingresos por aportes de cuotas de sus socios, de los que se desea conocer su número de socio,
nombre, apellido, números de celular, banco, tipo de cuenta, número de cuenta bancaria en donde se
le realizaran los cargos de las cuotas mensuales, día de cargo de la cuota y el monto de la cuota.

(MER)
Cada socio pertenece a una de las sedes de la organización, cada una de ellas con un director
responsable y ubicado en diferentes ciudades y países. De las sedes se desea conocer la dirección,
números de teléfonos, correos de contacto y su URL.
Cada sede de la organización cuenta con dos tipos de voluntarios: los que realizan labores
humanitarias (personal sanitario) y los que realizan labores administrativas (personal administrativo).
De los primeros se desea conocer su profesión (médico, enfermero, paramédico, etc.), su
disponibilidad actual (sí/no) y el número de trabajos en los que ha participado. Y en general de todos
los voluntarios se desea conocer los datos personales (código de voluntario, nombre, apellido, celular)
y la sede en la que se inscribieron.
Cada envío tiene un destino y una fecha de salida. Para identificar los envíos, se les asigna un código
único. Además, cada envío es organizado por una sola sede. Los envíos de ayuda material pueden ser
de alimentos, debiéndose conocer el número de toneladas de cada alimento que se manda; o pueden
ser de medicamentos, debiéndose conocer el número de unidades de cada medicamento. De los envíos
de ayuda humanitaria se debe conocer el número de voluntarios que se mandan de cada profesión
(por ejemplo: 10 médicos, 50 enfermeros, 15 paramédicos, etc.) y quienes son cada uno de ellos.

Guía 2 de ejercicios MER de Internet

Más contenido relacionado

La actualidad más candente

Similar a Guía 2 de ejercicios MER de Internet

Más de José Ricardo Tillero Giménez

Último

Guía 2 de ejercicios MER de Internet
