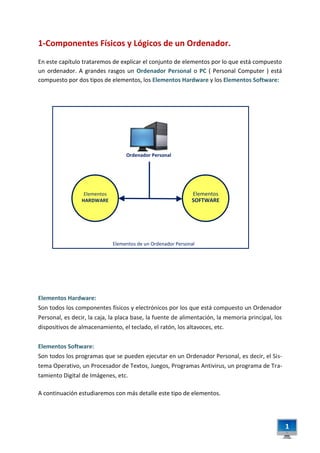

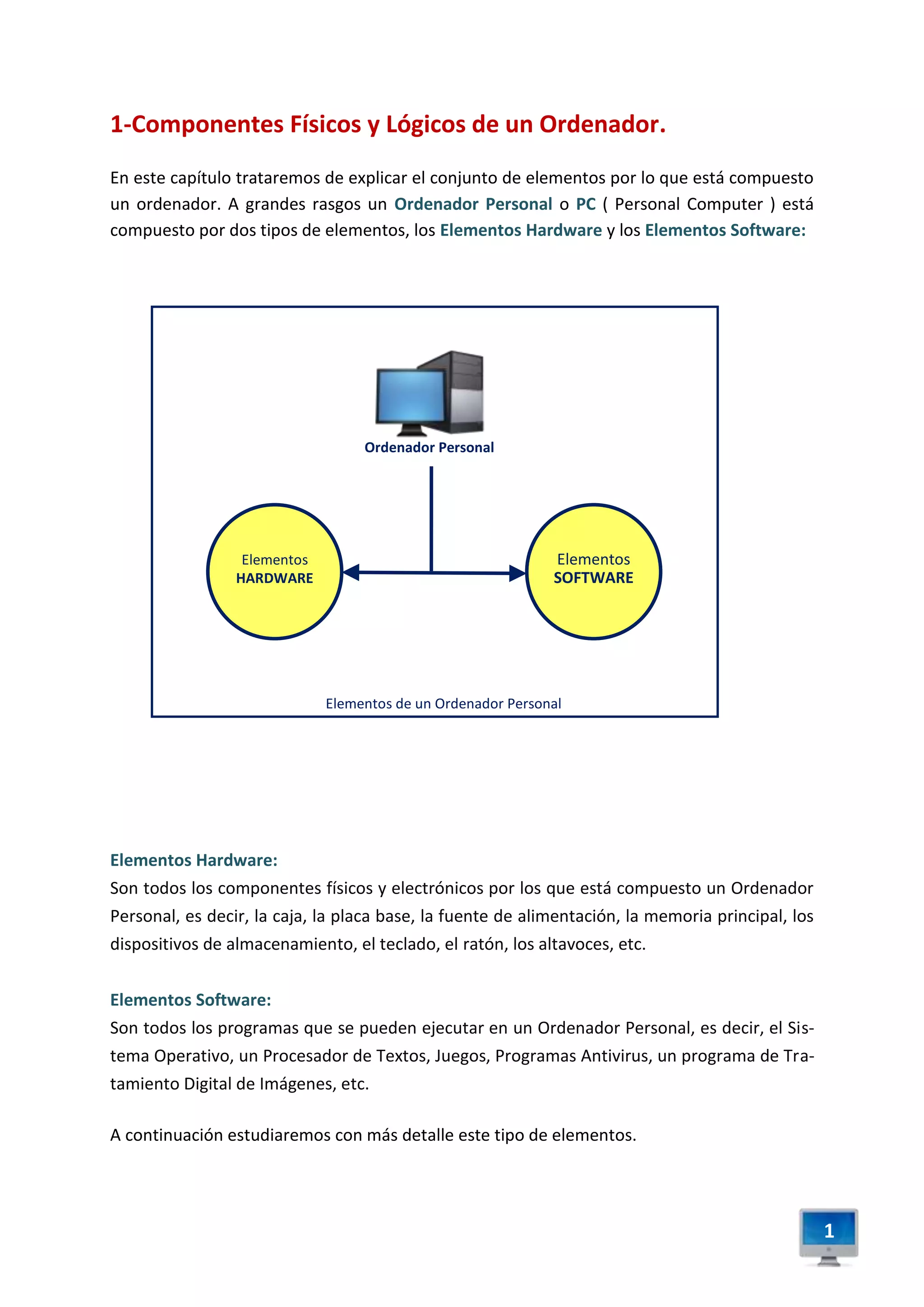

1. 1-Componentes Físicos y Lógicos de un Ordenador.
En este capítulo trataremos de explicar el conjunto de elementos por lo que está compuesto
un ordenador. A grandes rasgos un Ordenador Personal o PC ( Personal Computer ) está
compuesto por dos tipos de elementos, los Elementos Hardware y los Elementos Software:
Ordenador Personal
Elementos Elementos
HARDWARE SOFTWARE
Elementos de un Ordenador Personal
Elementos Hardware:
Son todos los componentes físicos y electrónicos por los que está compuesto un Ordenador
Personal, es decir, la caja, la placa base, la fuente de alimentación, la memoria principal, los
dispositivos de almacenamiento, el teclado, el ratón, los altavoces, etc.
Elementos Software:
Son todos los programas que se pueden ejecutar en un Ordenador Personal, es decir, el Sis-
tema Operativo, un Procesador de Textos, Juegos, Programas Antivirus, un programa de Tra-
tamiento Digital de Imágenes, etc.
A continuación estudiaremos con más detalle este tipo de elementos.
1
2. 2-Elementos Hardware de un Ordenador.
Vamos a realizar una descripción general de todos los elementos Hardware por los que está
compuesto un Ordenador Personal.
La Caja:
Es el elemento que agrupará en su inte-
rior a todos los dispositivos internos del
ordenador, hay que poner especial aten-
ción en los aspectos de ventilación y re-
frigeración, para evitar así el sobrecalen-
tamiento de los distintos dispositivos.
La Fuente de Alimentación:
Las fuentes de alimentación se encargan
de proveer electricidad a los componen-
tes electrónicos del ordenador. Este tipo
de hardware es esencial ya que sin él,
sería imposible que el PC pudiera ni tan
siquiera arrancar, por lo que se le consi-
dera crítico cuando tiene una avería o
algún problema.
La Placa Base:
La placa base es una parte muy impor-
tante del ordenador. En la placa base
encontraremos el, Procesador, la Memo-
ria Ram, la Bios, el ChipSet y los Slots de
Expansión. De una forma u otra, todo los
que está en el interior del ordenador
conecta con ella por medio de buses y
cables de comunicación internos.
2
3. BIOS: (Basic Input Output System) Es un chip programado que está insertado en la placa ba-
se. La BIOS da instrucciones a la memoria Ram, monitor, teclado, impresora y a otros perifé-
ricos, como hacer que se reconozcan en el arranque y puedan funcionar. Podemos decir que
la BIOS tiene instalado un sistema operativo básico que se encarga de inicializar algunos
componentes electrónicos del ordenador.
La BIOS toma el control del ordenador cuanto éste arranca, una vez que realiza todas las
comprobaciones y acciones necesarias cede el control al Sistema Operativo, que es el que se
encarga de la gestión del ordenador.
ChipSet: Es un conjunto o grupo de circuitos integrados que se encarga de gestionar ciertos
procesos entre diferentes elementos de la placa base. Gestiona la comunicación entre el
procesador y los demás elementos de la Placa Base como son memoria Ram, puertos USB,
slots de expansión ( AGP, PCI etc.).
Las características del ChipSet determinará que obtengamos o no el máximo rendimiento del
procesador y algunos dispositivos conectados al ordenador.
ChipSet
Conectores
Dispositivos Conectores
Entrada/salida de Tarjetas
Conexiones
Traseras
Conector
Fuente Conector
Procesador
Conectores
BIOS Memoria Ram
3
4. El Procesador:
Conocido como CPU (Central Processing Unit), la
Unidad Central de Proceso o el Procesador, cons-
tituye el cerebro o parte inteligente de todo el
sistema informático. En líneas generales su mi-
sión es supervisar todas las funciones que se
realizan en el ordenador y ejecutar todos los
programas e instrucciones generadas por éstos.
La Memoria Principal ( Memoria Ram )
La memoria RAM es un tipo de memoria
que ayuda a la CPU a procesar datos. Fí-
sicamente es una pieza hardware del
ordenador y va insertada en la placa ba-
se. En este tipo de memoria se almacena
parte del sistema operativo, los progra-
mas en ejecución y algunos datos de los
programas que se están ejecutando. Su
principal característica es que es Volátil,
es decir, una vez que se apaga el ordena-
dor, se pierde la información contenida
en su interior.
La Tarjeta Gráfica
La tarjeta gráfica se un ordenador es un ele-
mento hardware que trabajan entre la placa
base y el monitor.
Su trabajo es realizar la comunicación entre
la placa base y el monitor para que puedas
ver las imágenes que correspondan. Las tar-
jetas gráficas también disponen de su propia
Memoria Ram y Procesador.
4
5. Conexiones Traseras PC:
Son un conjunto de conexiones que se
encuentran en la parte trasera del orde-
nador a través de las cuales se pueden
conectar dispositivos: Teclado, Ratón, Al-
tavoces, Micrófono, Impresora, Escáner,
dispositivos USB, etc.
Dispositivos de Entrada y Salida de Información.
Existen tres tipos de dispositivos de Entrada y Salida de Información:
Elementos de Elementos de
ENTRADA SALIDA
Ordenador Personal
Información Información
Información
Elementos de
ENTRADA y
SALIDA
Clasificación de los dispositivos de Entrada y Salida de Información
5
6. Dispositivos de Entrada de Información:
Su función es la de introducir informa-
ción al ordenador para que esta informa-
ción pueda ser procesada. Un ejemplo de
estos dispositivos serían el teclado, el
ratón o un micrófono.
Se conectan al ordenador a través de los
conectores externos que hemos citado
anteriormente.
Dispositivos de Salida de Información:
Su función es la de recibir información
del ordenador y transformarla en un
formato entendible por el ser humano.
Un ejemplo de estos dispositivos serían
el monitor, los altavoces o una impreso-
ra.
Se conectan al ordenador a través de los
conectores externos que hemos citado
anteriormente.
Dispositivos de Entrada y Salida de Información:
Su función es la de recibir o introducir
información en el ordenador. Estos dis-
positivos generalmente tienen la función
de almacenar información. Se denomi-
nan de entrada y salida porque la infor-
mación puede fluir en los dos sentidos,
podemos introducir información en ellos
(almacenar) o podemos consultar (leer)
información de ellos. Un ejemplo serían
los discos duros y las grabadoras de DVD.
6
7. Imagen Interna de un Disco Duro
2-Elementos SoftWare de un Ordenador.
El Software es el conjunto de programas y aplicaciones que permiten utilizar y manejar el
Hardware, es decir, el ordenador. Cada programa hace que el ordenador trabaje de una ma-
nera predeterminada para conseguir los fines que el usuario desea. A su vez, podemos dis-
tinguir dos clases principales de software:
o Sistemas operativos: También denominado Software Básico. Es el programa principal
que debe de estar instalado en el ordenador para que pueda funcionar.
El Sistema Operativo tiene la función de comunicar al usuario y a los programas con
el Hardware del ordenador. Hay varios tipos de Sistemas Operativos, como por ejem-
plo Windows 98, Windows XP, Linux, etc.
El Sistema Operativo es el único que se comunica con el Hardware de un ordenador,
es el único que lo puede entender. El usuario y los programas se comunican con el
Hardware del ordenador a través del Sistema Operativo.
7
8. o Programas de Aplicación: Son los programas que permiten al usuario realizar tareas
con el ordenador, pero necesitan tener como base un sistema operativo, ellos por sí
solos no podrían funcionar.
Un ejemplo podría ser un Procesador de Textos, Juegos, Programas Antivirus, un pro-
grama de Tratamiento Digital de Imágenes, un Navegador para Internet, etc.
Progra- Usuarios
mas
Sistema
Operativo
Hardware Ordenador
Funcionamiento del Sistema Operativo
8
