1. CENTRALES
HIDROELÉCTRICAS
KLEBER ROLANDO .
ACHOTE PALOMO

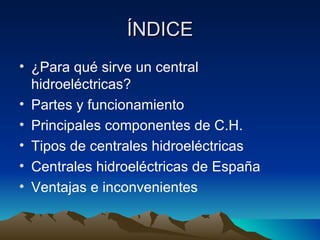

2. ÍNDICE
• ¿Para qué sirve un central
hidroeléctricas?
• Partes y funcionamiento
• Principales componentes de C.H.
• Tipos de centrales hidroeléctricas
• Centrales hidroeléctricas de España
• Ventajas e inconvenientes

3. ¿Para qué sirve una central
hidroeléctrica?
• La función de una central hidroeléctrica es
utilizar la energía potencial del agua
almacenada y convertirla, primero en
energía mecánica y luego en eléctrica.

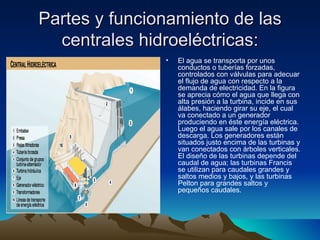

4. Partes y funcionamiento de las
centrales hidroeléctricas:
• El agua se transporta por unos
conductos o tuberías forzadas,
controlados con válvulas para adecuar
el flujo de agua con respecto a la
demanda de electricidad. En la figura
se aprecia cómo el agua que llega con
alta presión a la turbina, incide en sus
álabes, haciendo girar su eje, el cual
va conectado a un generador
produciendo en éste energía eléctrica.
Luego el agua sale por los canales de
descarga. Los generadores están
situados justo encima de las turbinas y
van conectados con árboles verticales.
El diseño de las turbinas depende del
caudal de agua; las turbinas Francis
se utilizan para caudales grandes y
saltos medios y bajos, y las turbinas
Pelton para grandes saltos y
pequeños caudales.

5. Principales componentes de una
Central Hidroeléctricas
• Presa de hormigón
• Presa de tierra

6. Tipos de turbinas
• PELTON
• 1.-Rodete
• 2.-Cuchara
• 3.-Aguja
• 4.-Tobera
• 5.-Conducto de entrada
• 6.-Mecanismo de
regulación
• 7.-Cámara de salida

7. Tipos de turbinas
• KAPLAN

8. Tipos de turbinas
• FRANCIS

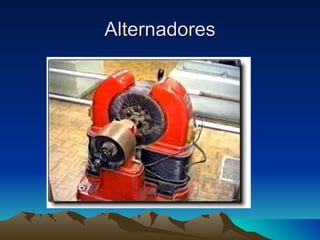

9. Alternadores

10. Tipos de centrales hidroeléctricas
• C.H. fluyente.
• C.H. con embalse de reserva.
• C.H. de bombeo.

11. Central hidroeléctrica fluyente
• Una central de pasada es aquella en que no
existe una acumulación apreciable de agua
"corriente arriba" de las turbinas

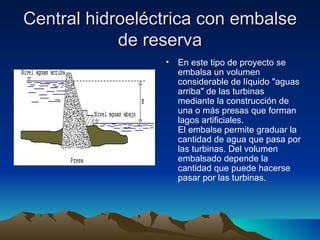

12. Central hidroeléctrica con embalse
de reserva
• En este tipo de proyecto se
embalsa un volumen
considerable de líquido "aguas
arriba" de las turbinas
mediante la construcción de
una o más presas que forman
lagos artificiales.
El embalse permite graduar la
cantidad de agua que pasa por
las turbinas. Del volumen
embalsado depende la
cantidad que puede hacerse
pasar por las turbinas.

13. Centrales hidroeléctrica de bombeo
Son las que en
las horas bajas
utilizan la energía
sobrante para
bombear agua a
un embalse
superior y en las
horas punta se
aprovechan para
dar energía a la
red.

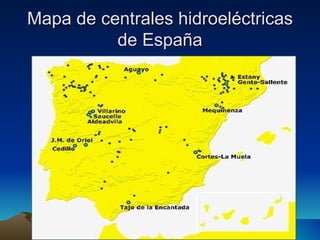

14. Mapa de centrales hidroeléctricas
de España

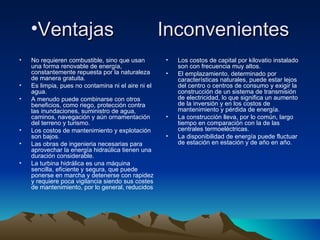

15. •Ventajas Inconvenientes
• No requieren combustible, sino que usan • Los costos de capital por kilovatio instalado
una forma renovable de energía, son con frecuencia muy altos.
constantemente repuesta por la naturaleza • El emplazamiento, determinado por
de manera gratuita. características naturales, puede estar lejos
• Es limpia, pues no contamina ni el aire ni el del centro o centros de consumo y exigir la
agua. construcción de un sistema de transmisión
• A menudo puede combinarse con otros de electricidad, lo que significa un aumento
beneficios, como riego, protección contra de la inversión y en los costos de
las inundaciones, suministro de agua, mantenimiento y pérdida de energía.
caminos, navegación y aún ornamentación • La construcción lleva, por lo común, largo
del terreno y turismo. tiempo en comparación con la de las
• Los costos de mantenimiento y explotación centrales termoeléctricas.
son bajos. • La disponibilidad de energía puede fluctuar
• Las obras de ingenieria necesarias para de estación en estación y de año en año.
aprovechar la energía hidraúlica tienen una
duración considerable.
• La turbina hidrálica es una máquina
sencilla, eficiente y segura, que puede
ponerse en marcha y detenerse con rapidez
y requiere poca vigilancia siendo sus costes
de mantenimiento, por lo general, reducidos
