Implementación vSphere Metro Storage Cluster

http://www.ragazome.com / @ragazome
Libertad de Conocimiento / Libertad de Aprendizaje
1

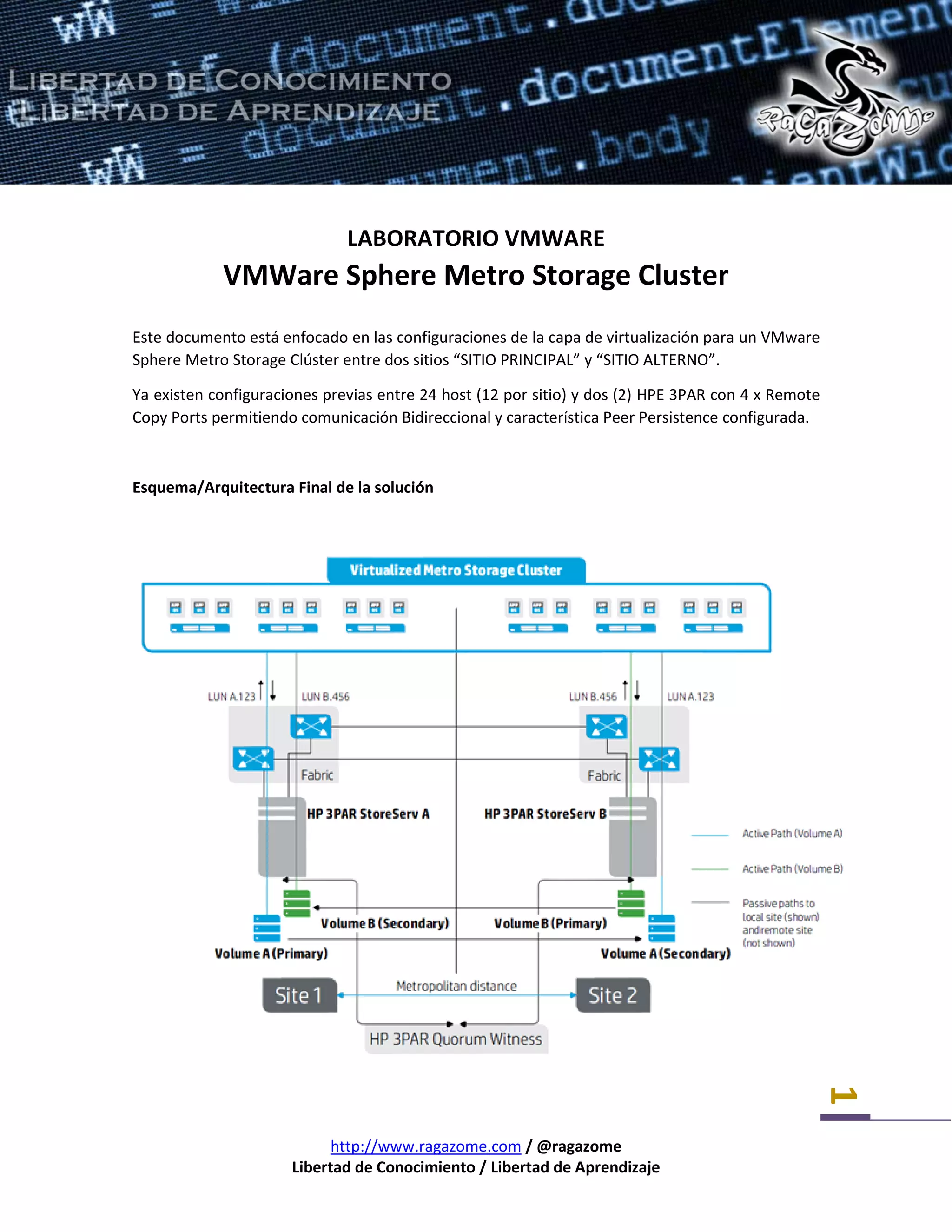

LABORATORIO VMWARE
VMWare Sphere Metro Storage Cluster
Este documento está enfocado en las configuraciones de la capa de virtualización para un VMware
Sphere Metro Storage Clúster entre dos sitios “SITIO PRINCIPAL” y “SITIO ALTERNO”.
Ya existen configuraciones previas entre 24 host (12 por sitio) y dos (2) HPE 3PAR con 4 x Remote
Copy Ports permitiendo comunicación Bidireccional y característica Peer Persistence configurada.
Esquema/Arquitectura Final de la solución

2

3

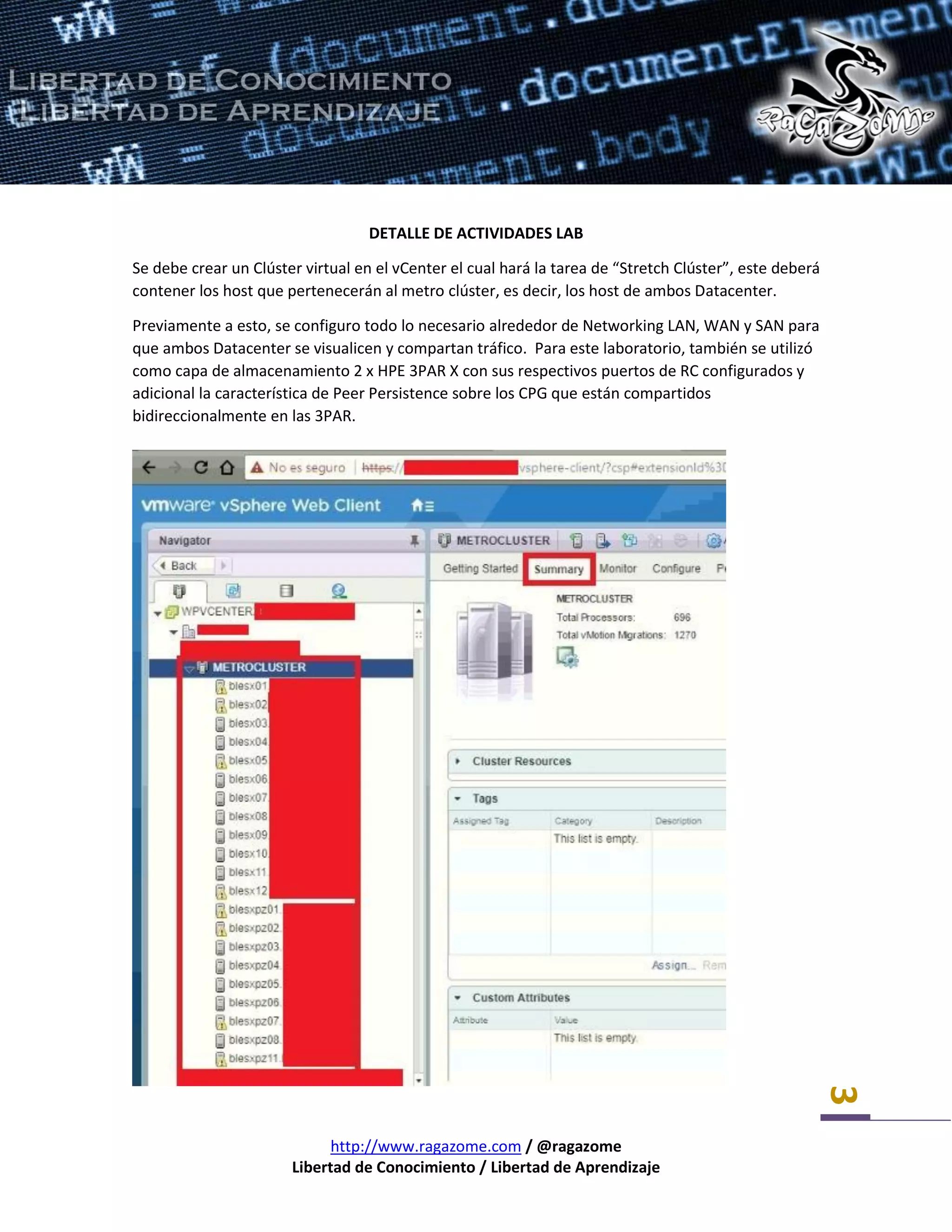

DETALLE DE ACTIVIDADES LAB
Se debe crear un Clúster virtual en el vCenter el cual hará la tarea de “Stretch Clúster”, este deberá
contener los host que pertenecerán al metro clúster, es decir, los host de ambos Datacenter.
Previamente a esto, se configuro todo lo necesario alrededor de Networking LAN, WAN y SAN para
que ambos Datacenter se visualicen y compartan tráfico. Para este laboratorio, también se utilizó
como capa de almacenamiento 2 x HPE 3PAR X con sus respectivos puertos de RC configurados y
adicional la característica de Peer Persistence sobre los CPG que están compartidos
bidireccionalmente en las 3PAR.

4

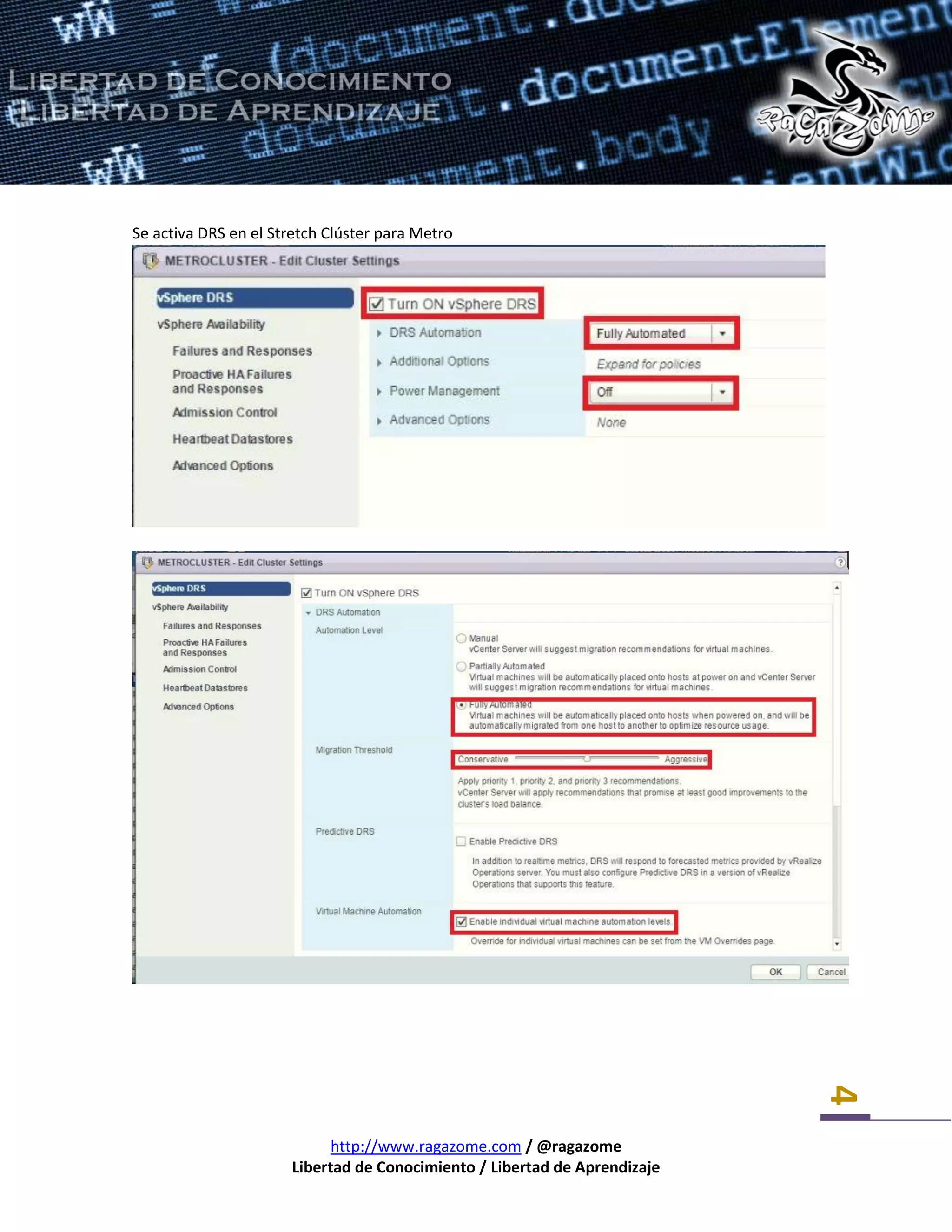

Se activa DRS en el Stretch Clúster para Metro

5

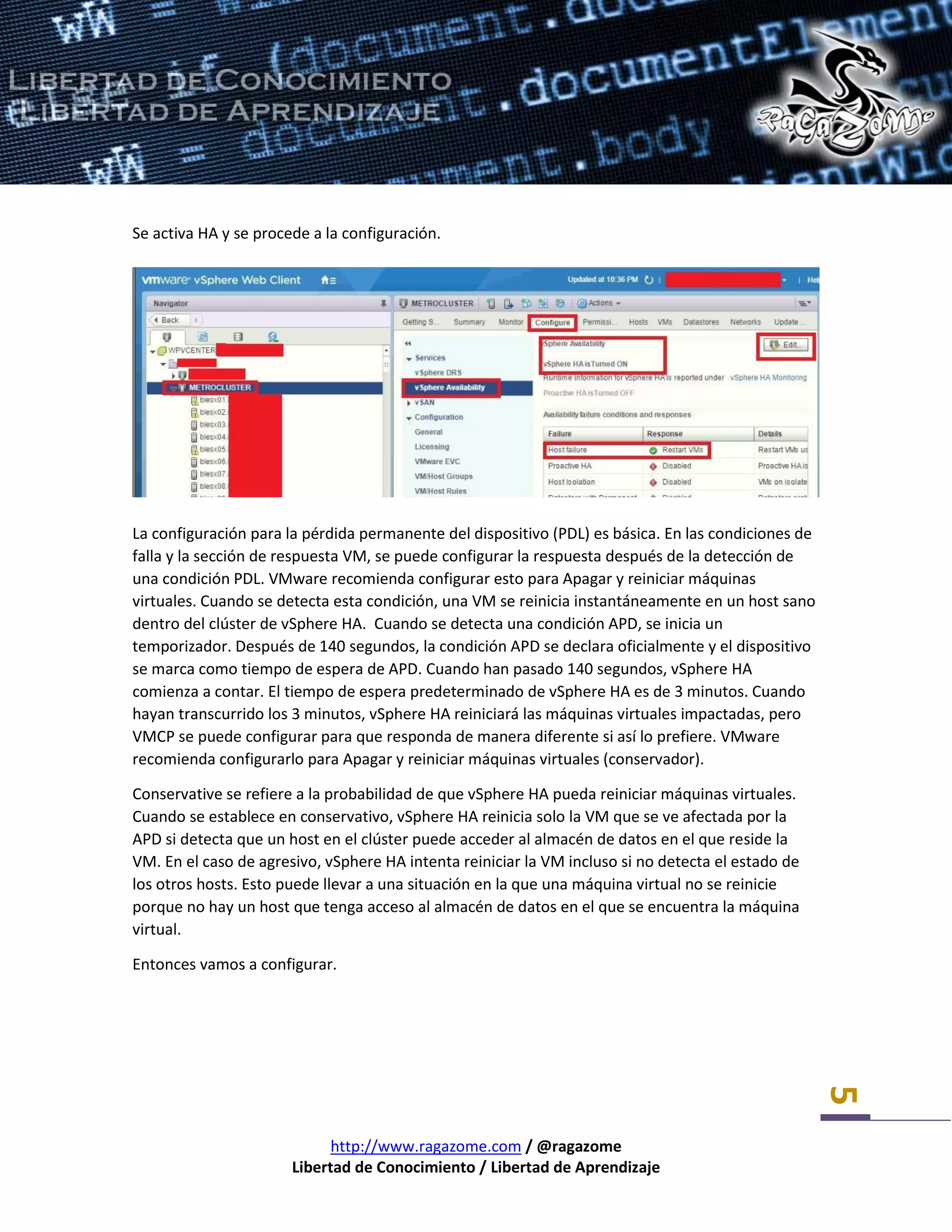

Se activa HA y se procede a la configuración.
La configuración para la pérdida permanente del dispositivo (PDL) es básica. En las condiciones de
falla y la sección de respuesta VM, se puede configurar la respuesta después de la detección de
una condición PDL. VMware recomienda configurar esto para Apagar y reiniciar máquinas
virtuales. Cuando se detecta esta condición, una VM se reinicia instantáneamente en un host sano
dentro del clúster de vSphere HA. Cuando se detecta una condición APD, se inicia un
temporizador. Después de 140 segundos, la condición APD se declara oficialmente y el dispositivo
se marca como tiempo de espera de APD. Cuando han pasado 140 segundos, vSphere HA
comienza a contar. El tiempo de espera predeterminado de vSphere HA es de 3 minutos. Cuando
hayan transcurrido los 3 minutos, vSphere HA reiniciará las máquinas virtuales impactadas, pero
VMCP se puede configurar para que responda de manera diferente si así lo prefiere. VMware
recomienda configurarlo para Apagar y reiniciar máquinas virtuales (conservador).
Conservative se refiere a la probabilidad de que vSphere HA pueda reiniciar máquinas virtuales.
Cuando se establece en conservativo, vSphere HA reinicia solo la VM que se ve afectada por la
APD si detecta que un host en el clúster puede acceder al almacén de datos en el que reside la
VM. En el caso de agresivo, vSphere HA intenta reiniciar la VM incluso si no detecta el estado de
los otros hosts. Esto puede llevar a una situación en la que una máquina virtual no se reinicie
porque no hay un host que tenga acceso al almacén de datos en el que se encuentra la máquina
virtual.
Entonces vamos a configurar.

6

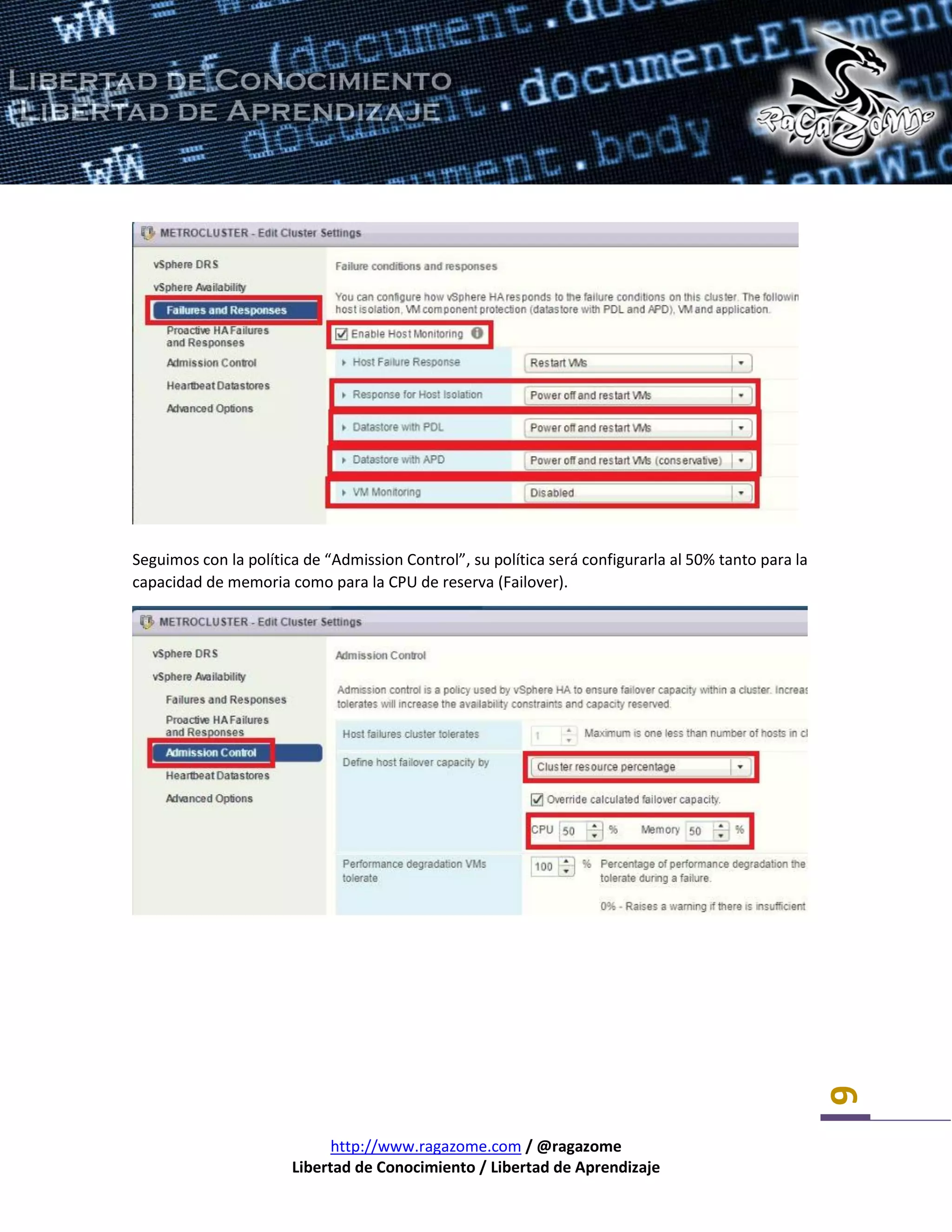

Seguimos con la política de “Admission Control”, su política será configurarla al 50% tanto para la
capacidad de memoria como para la CPU de reserva (Failover).

7

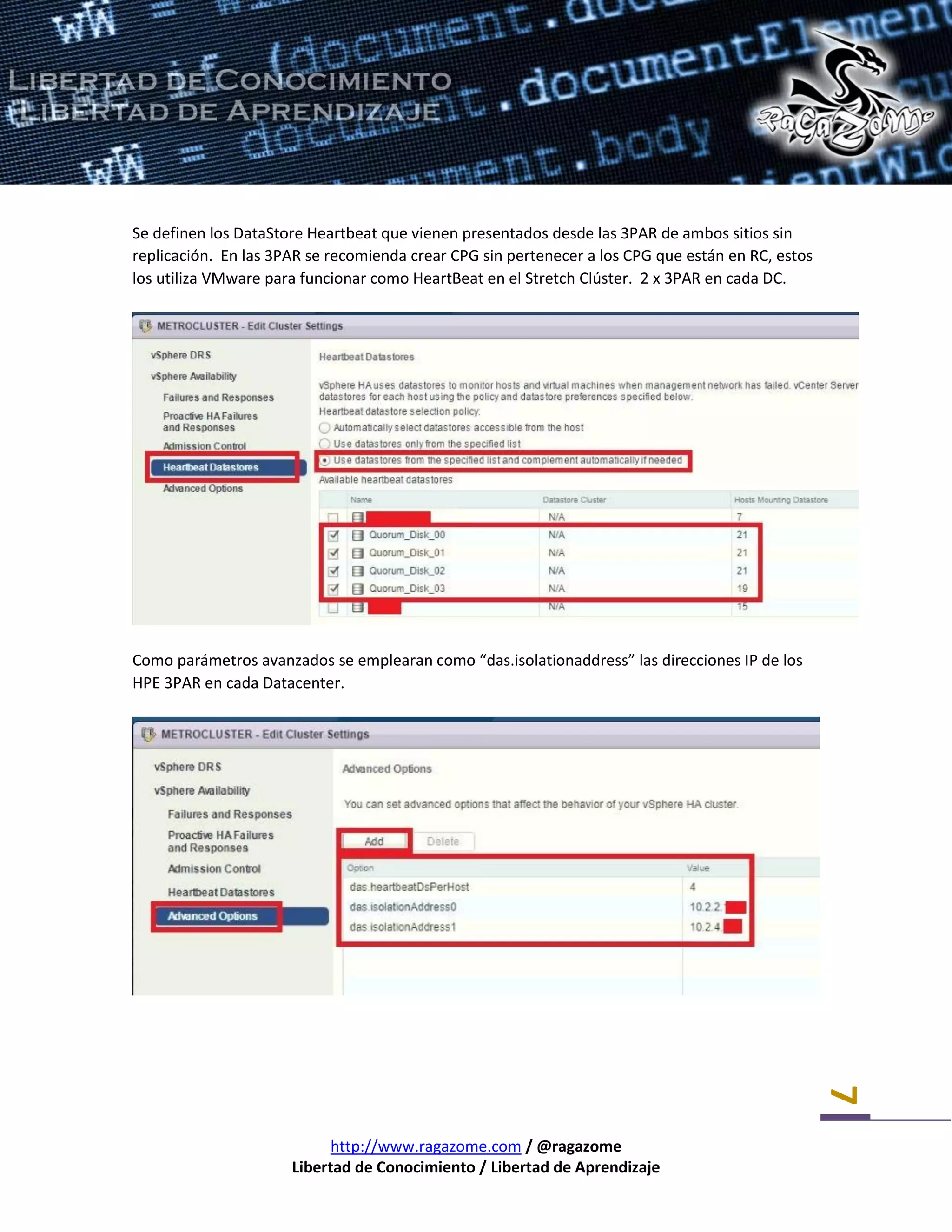

Se definen los DataStore Heartbeat que vienen presentados desde las 3PAR de ambos sitios sin
replicación. En las 3PAR se recomienda crear CPG sin pertenecer a los CPG que están en RC, estos
los utiliza VMware para funcionar como HeartBeat en el Stretch Clúster. 2 x 3PAR en cada DC.
Como parámetros avanzados se emplearan como “das.isolationaddress” las direcciones IP de los
HPE 3PAR en cada Datacenter.

8

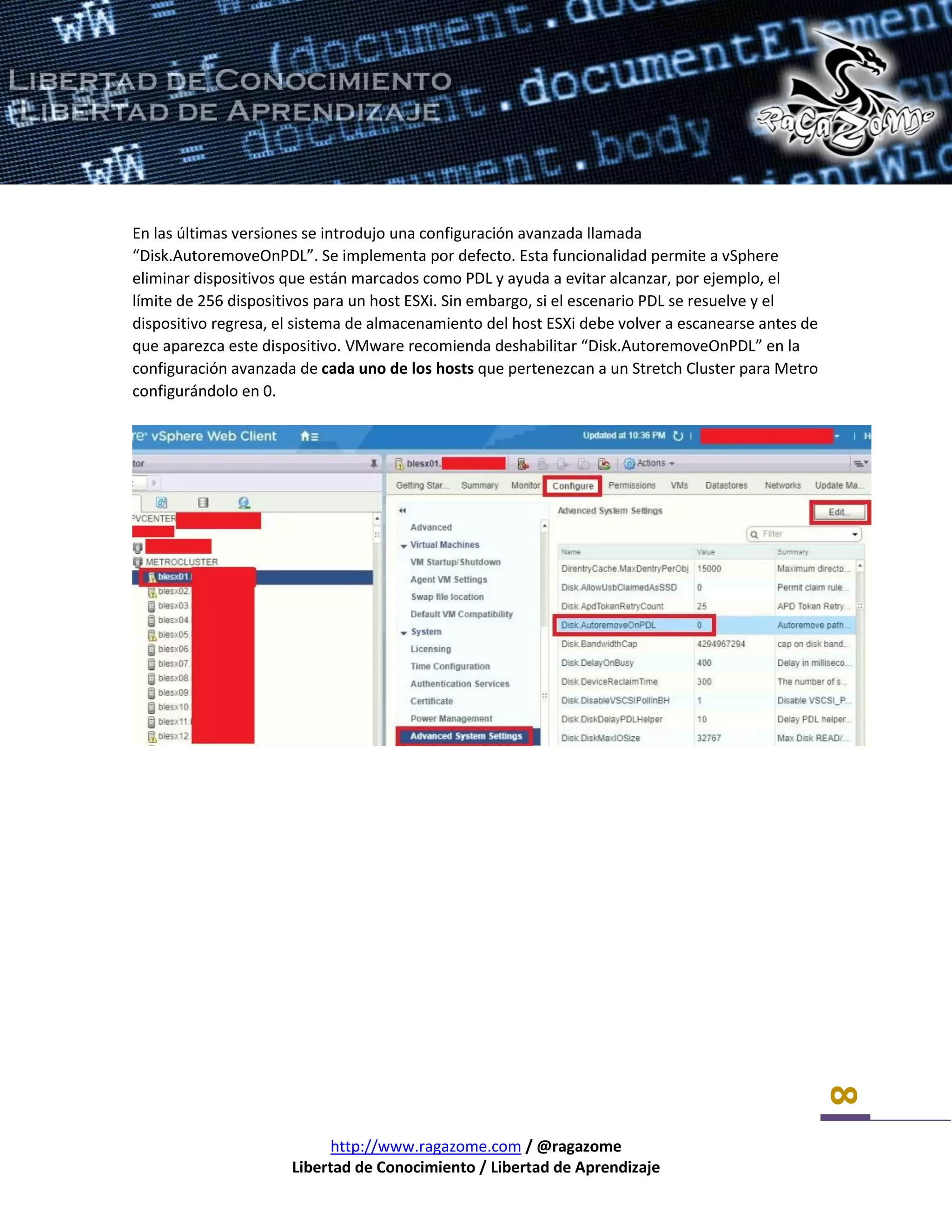

En las últimas versiones se introdujo una configuración avanzada llamada
“Disk.AutoremoveOnPDL”. Se implementa por defecto. Esta funcionalidad permite a vSphere
eliminar dispositivos que están marcados como PDL y ayuda a evitar alcanzar, por ejemplo, el
límite de 256 dispositivos para un host ESXi. Sin embargo, si el escenario PDL se resuelve y el
dispositivo regresa, el sistema de almacenamiento del host ESXi debe volver a escanearse antes de
que aparezca este dispositivo. VMware recomienda deshabilitar “Disk.AutoremoveOnPDL” en la
configuración avanzada de cada uno de los hosts que pertenezcan a un Stretch Cluster para Metro
configurándolo en 0.

9

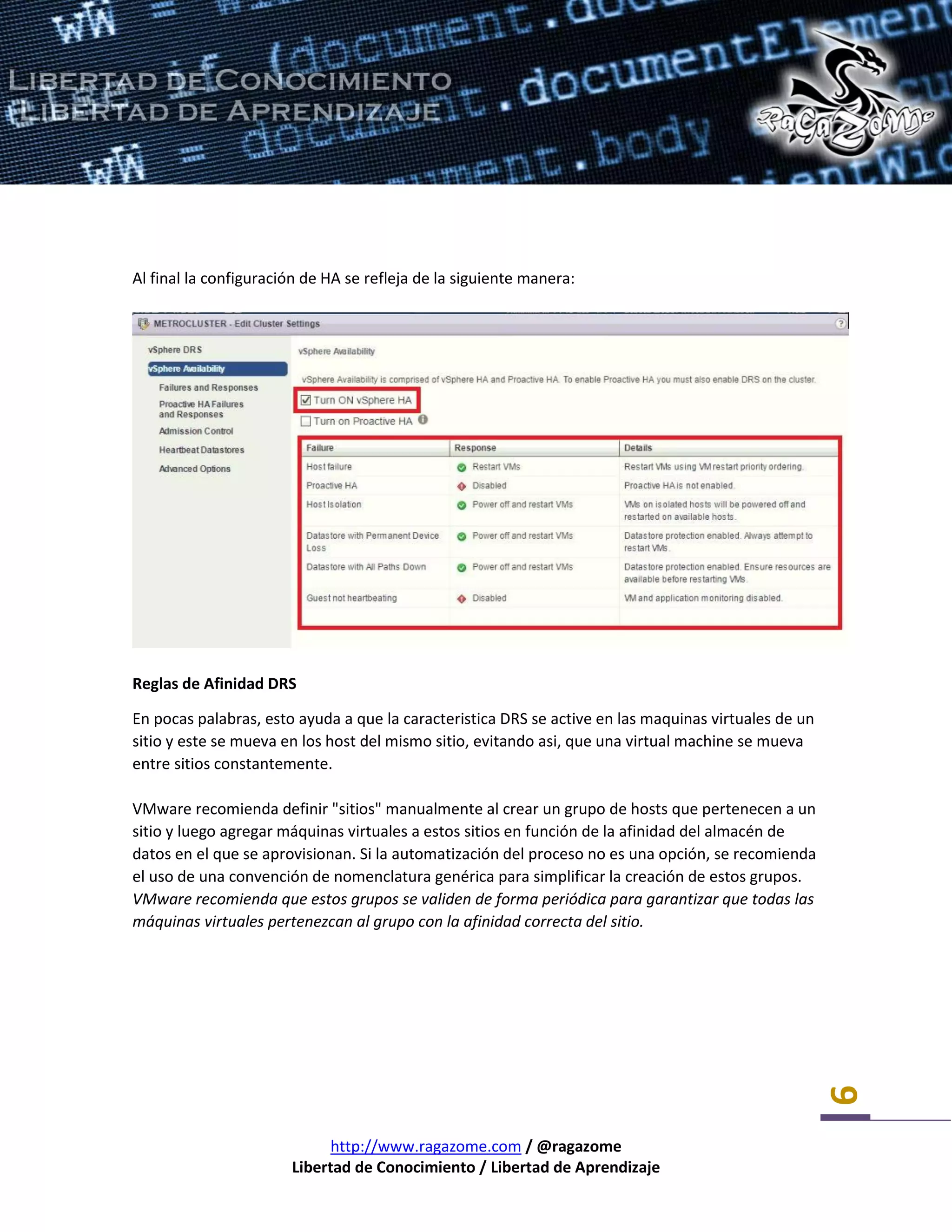

Al final la configuración de HA se refleja de la siguiente manera:
Reglas de Afinidad DRS
En pocas palabras, esto ayuda a que la caracteristica DRS se active en las maquinas virtuales de un
sitio y este se mueva en los host del mismo sitio, evitando asi, que una virtual machine se mueva
entre sitios constantemente.
VMware recomienda definir "sitios" manualmente al crear un grupo de hosts que pertenecen a un
sitio y luego agregar máquinas virtuales a estos sitios en función de la afinidad del almacén de
datos en el que se aprovisionan. Si la automatización del proceso no es una opción, se recomienda
el uso de una convención de nomenclatura genérica para simplificar la creación de estos grupos.
VMware recomienda que estos grupos se validen de forma periódica para garantizar que todas las
máquinas virtuales pertenezcan al grupo con la afinidad correcta del sitio.

10

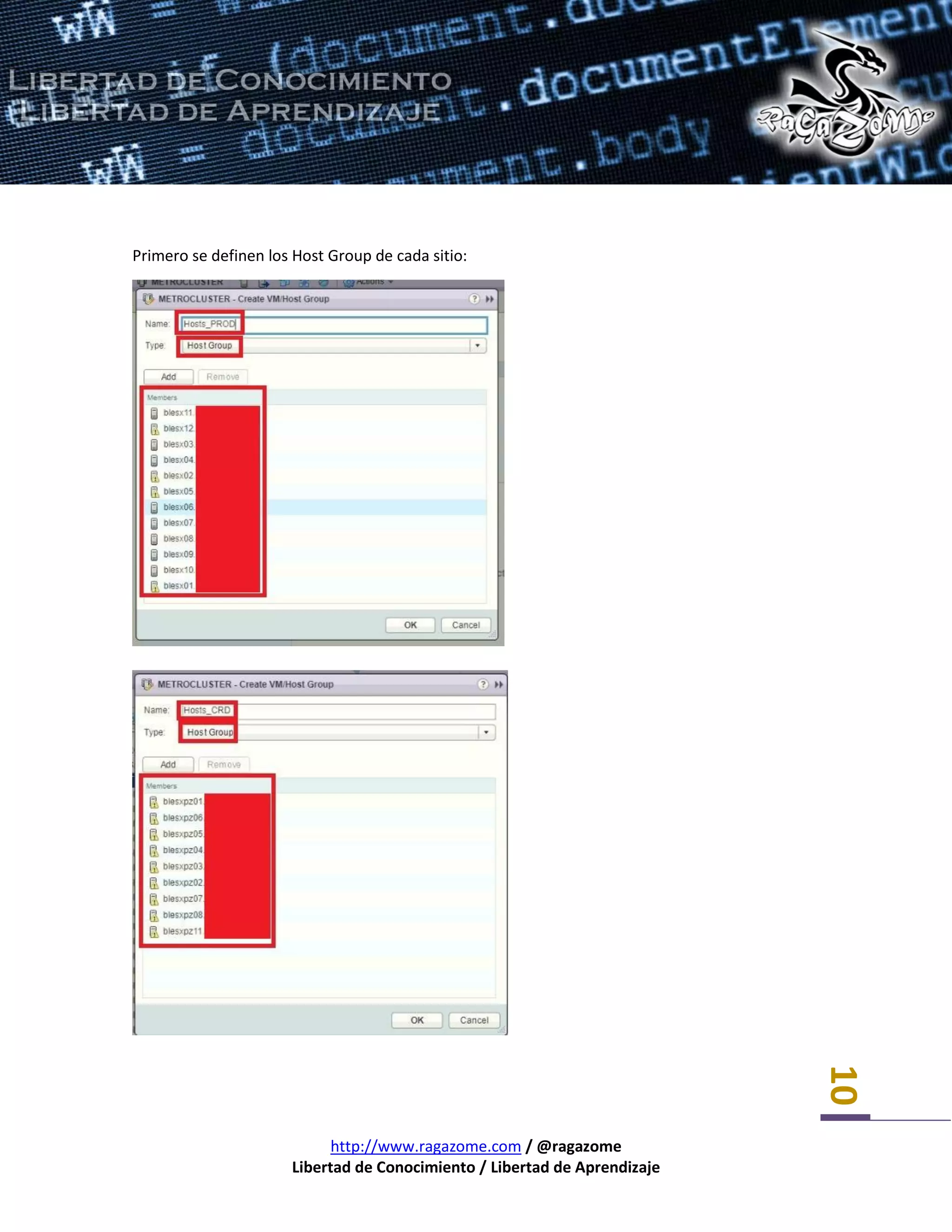

Primero se definen los Host Group de cada sitio:

11

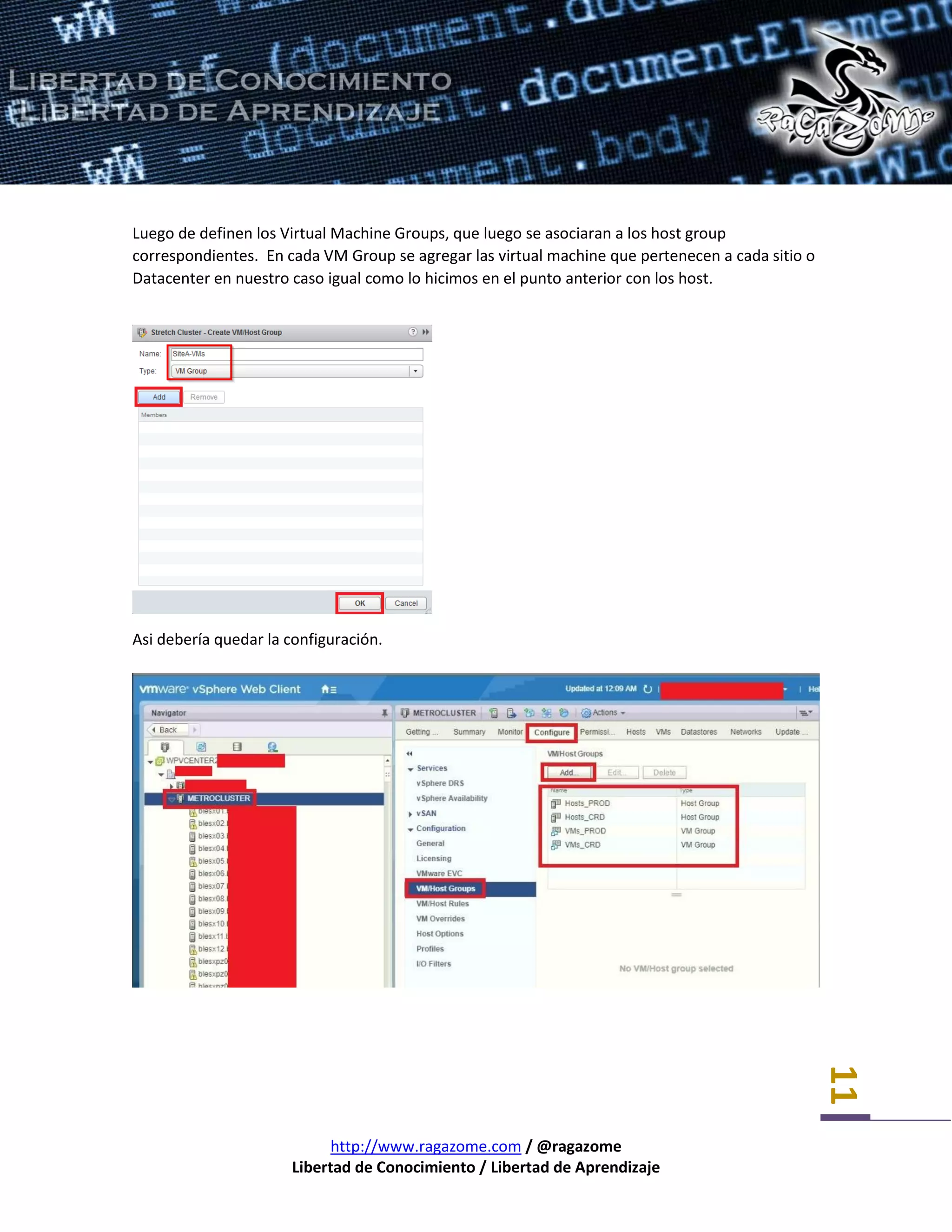

Luego de definen los Virtual Machine Groups, que luego se asociaran a los host group
correspondientes. En cada VM Group se agregar las virtual machine que pertenecen a cada sitio o
Datacenter en nuestro caso igual como lo hicimos en el punto anterior con los host.
Asi debería quedar la configuración.

12

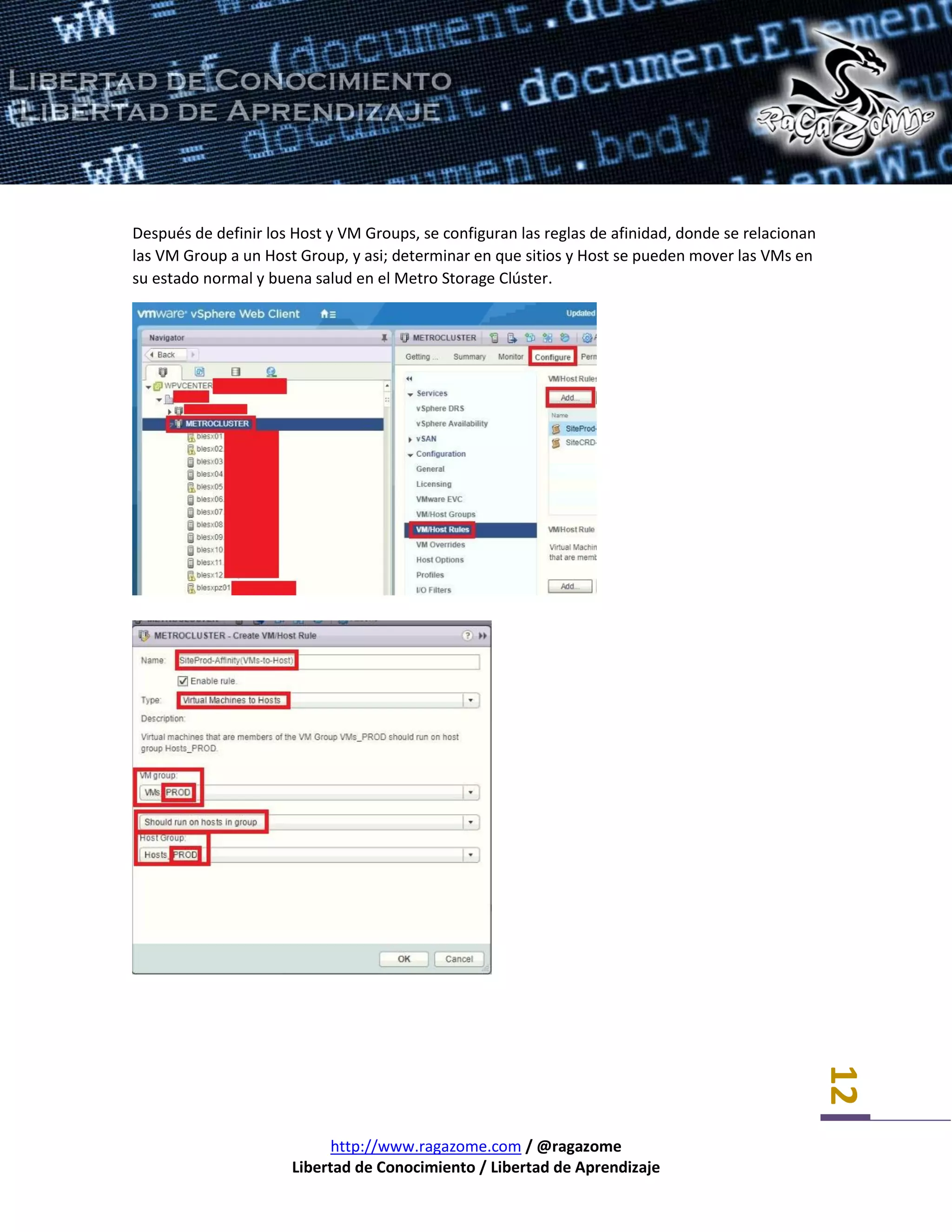

Después de definir los Host y VM Groups, se configuran las reglas de afinidad, donde se relacionan
las VM Group a un Host Group, y asi; determinar en que sitios y Host se pueden mover las VMs en
su estado normal y buena salud en el Metro Storage Clúster.

13

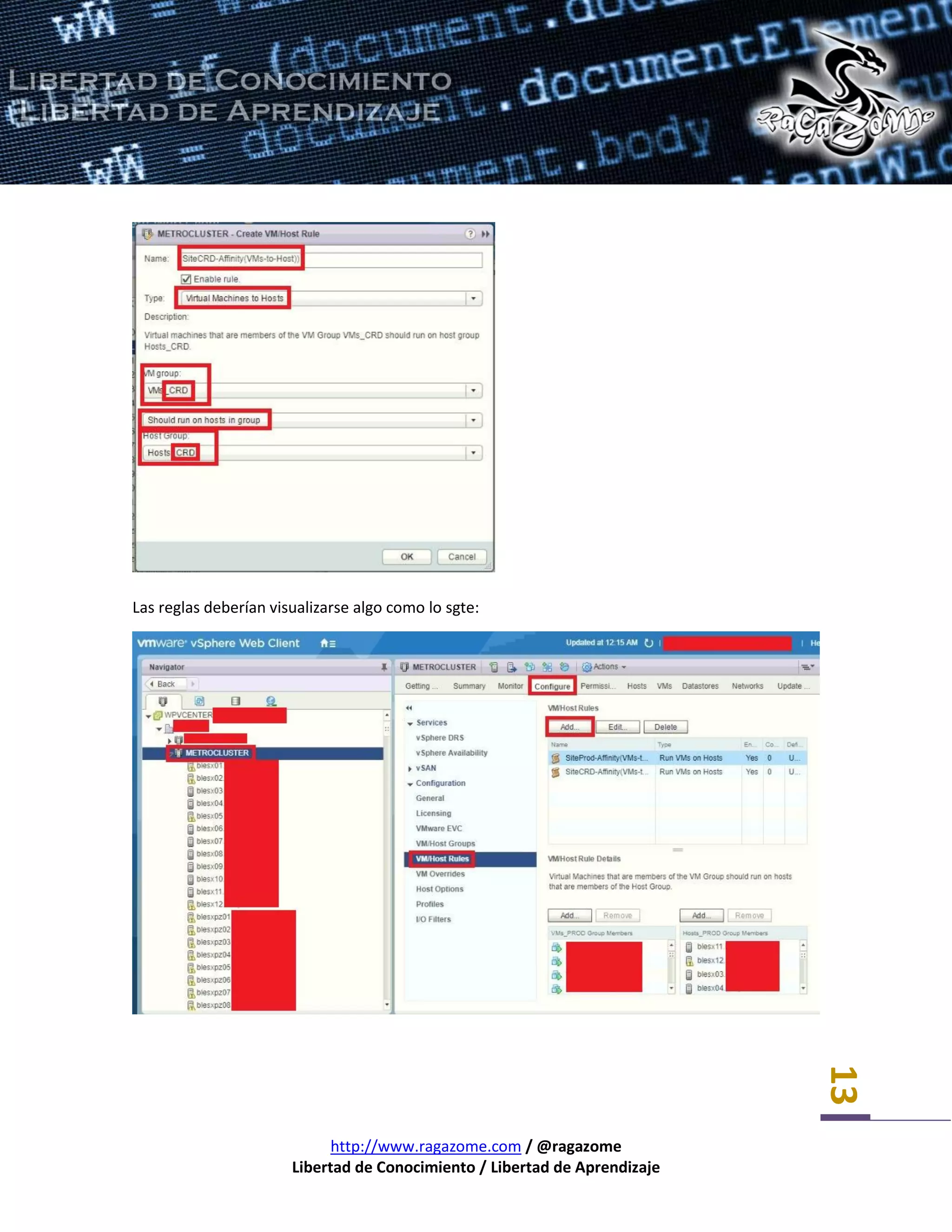

Las reglas deberían visualizarse algo como lo sgte:

14

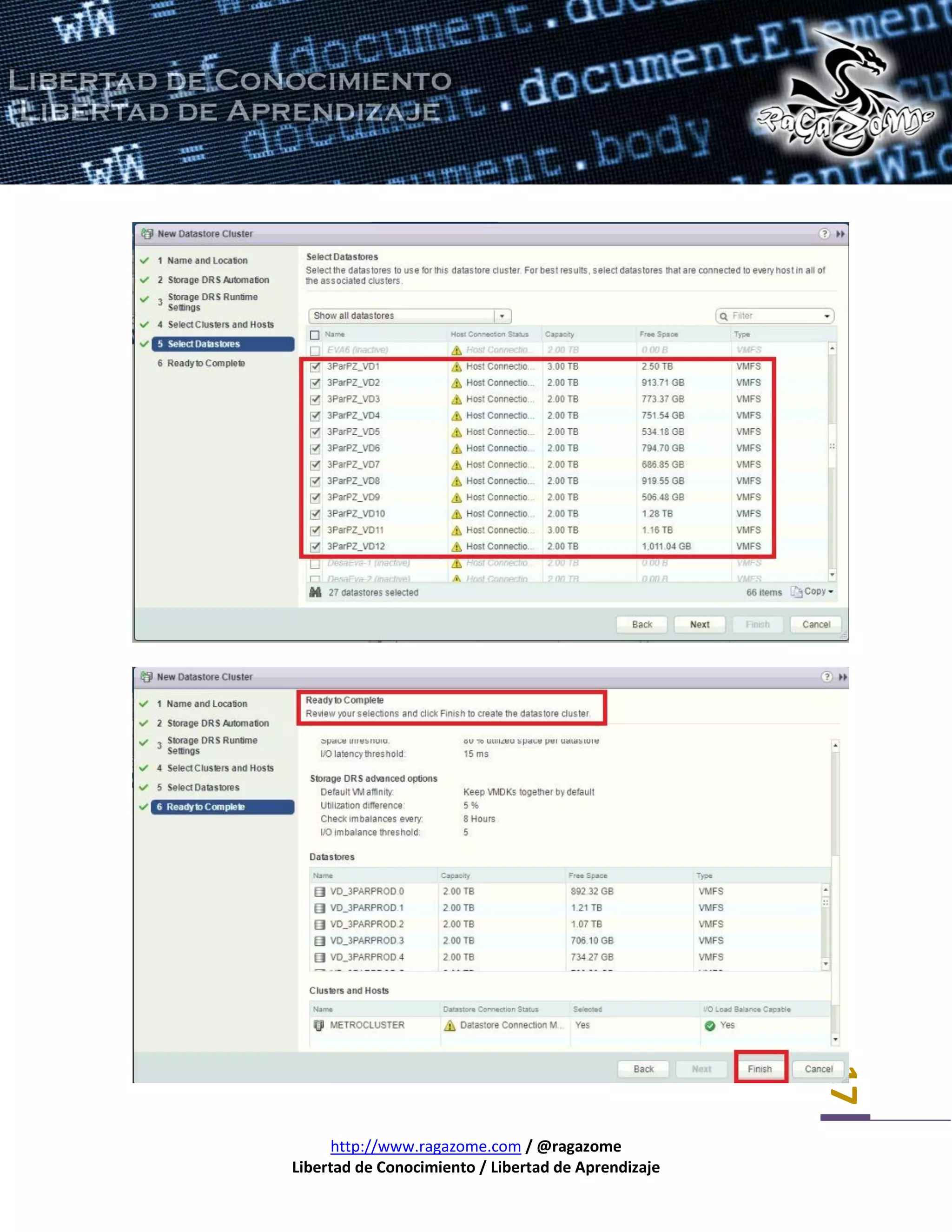

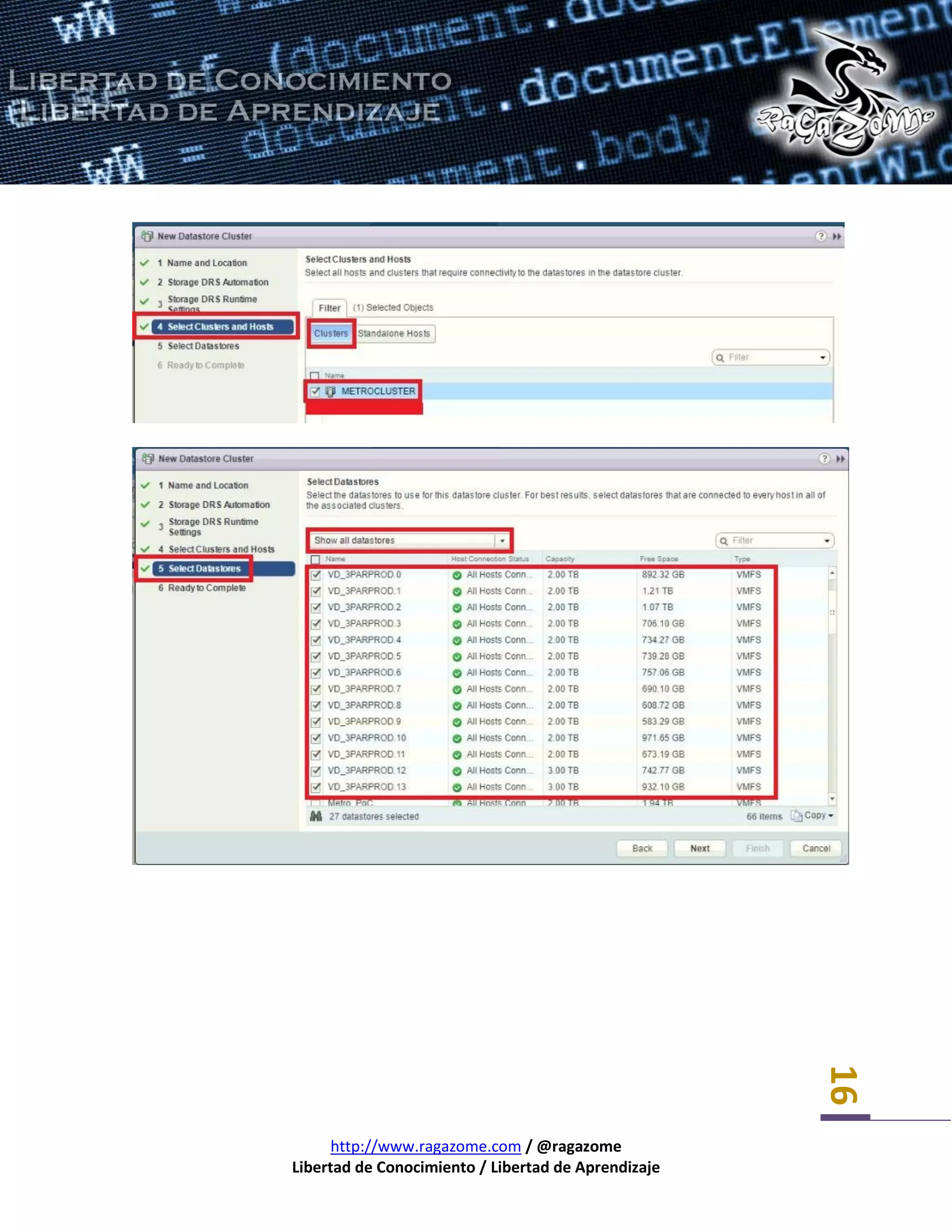

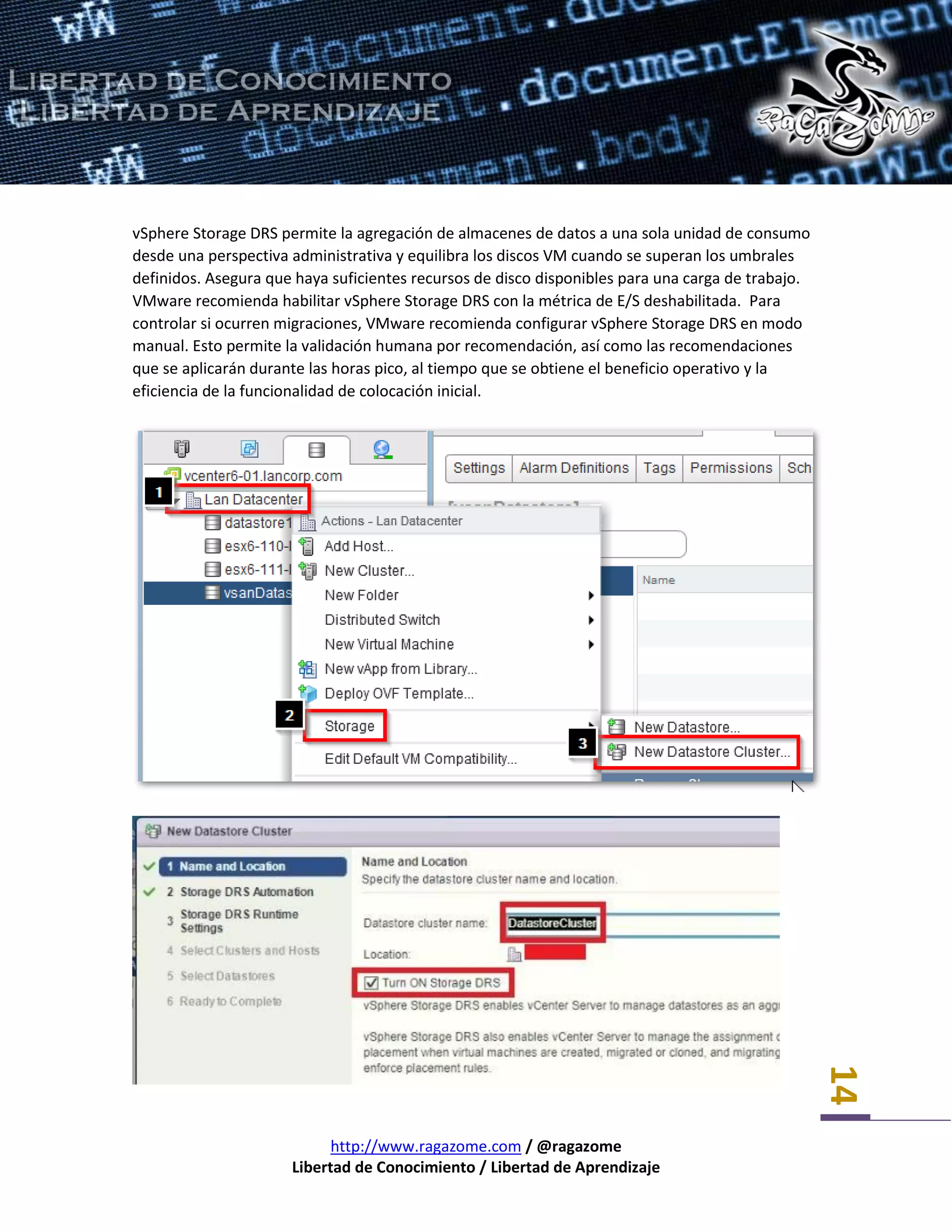

vSphere Storage DRS permite la agregación de almacenes de datos a una sola unidad de consumo
desde una perspectiva administrativa y equilibra los discos VM cuando se superan los umbrales
definidos. Asegura que haya suficientes recursos de disco disponibles para una carga de trabajo.
VMware recomienda habilitar vSphere Storage DRS con la métrica de E/S deshabilitada. Para
controlar si ocurren migraciones, VMware recomienda configurar vSphere Storage DRS en modo
manual. Esto permite la validación humana por recomendación, así como las recomendaciones
que se aplicarán durante las horas pico, al tiempo que se obtiene el beneficio operativo y la
eficiencia de la funcionalidad de colocación inicial.

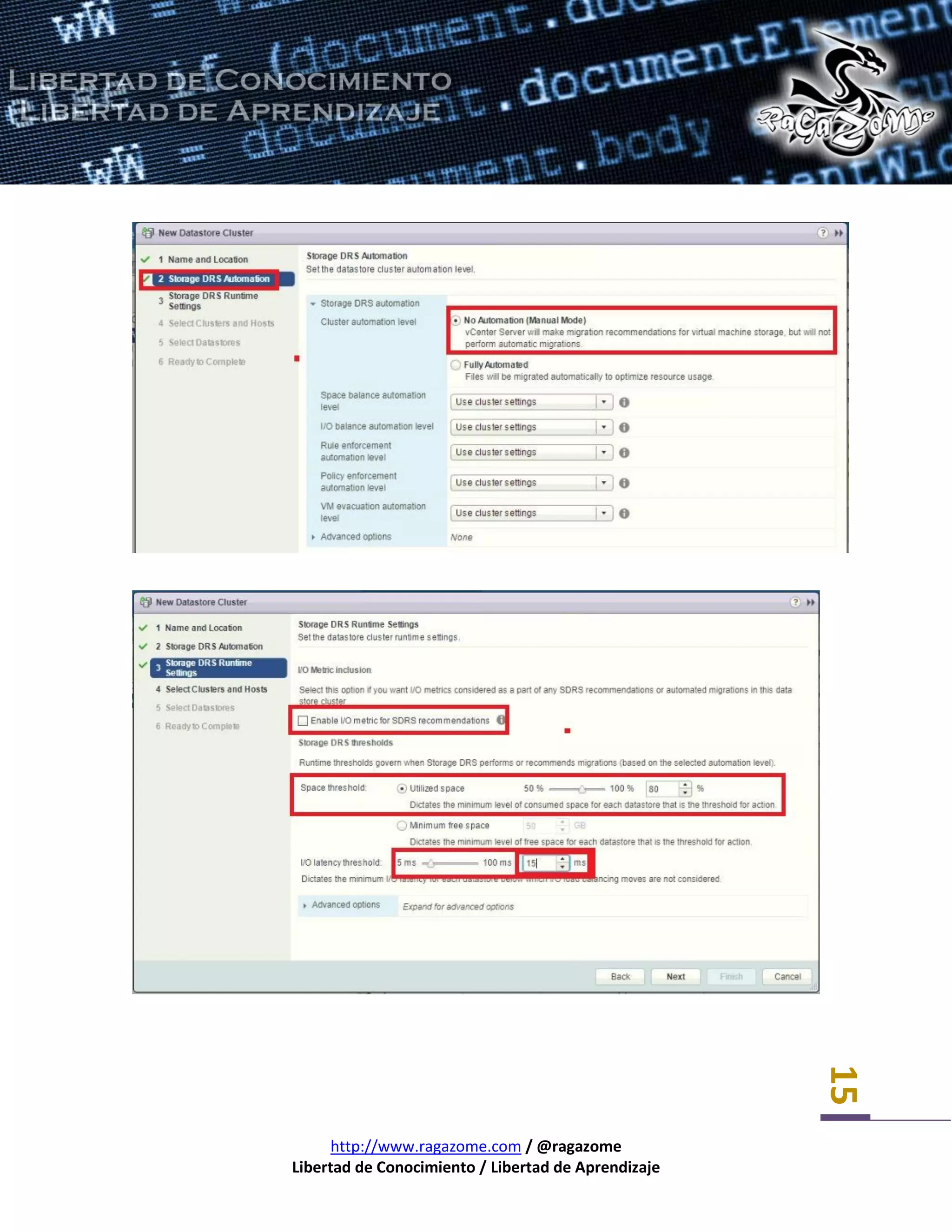

15

16

17

18

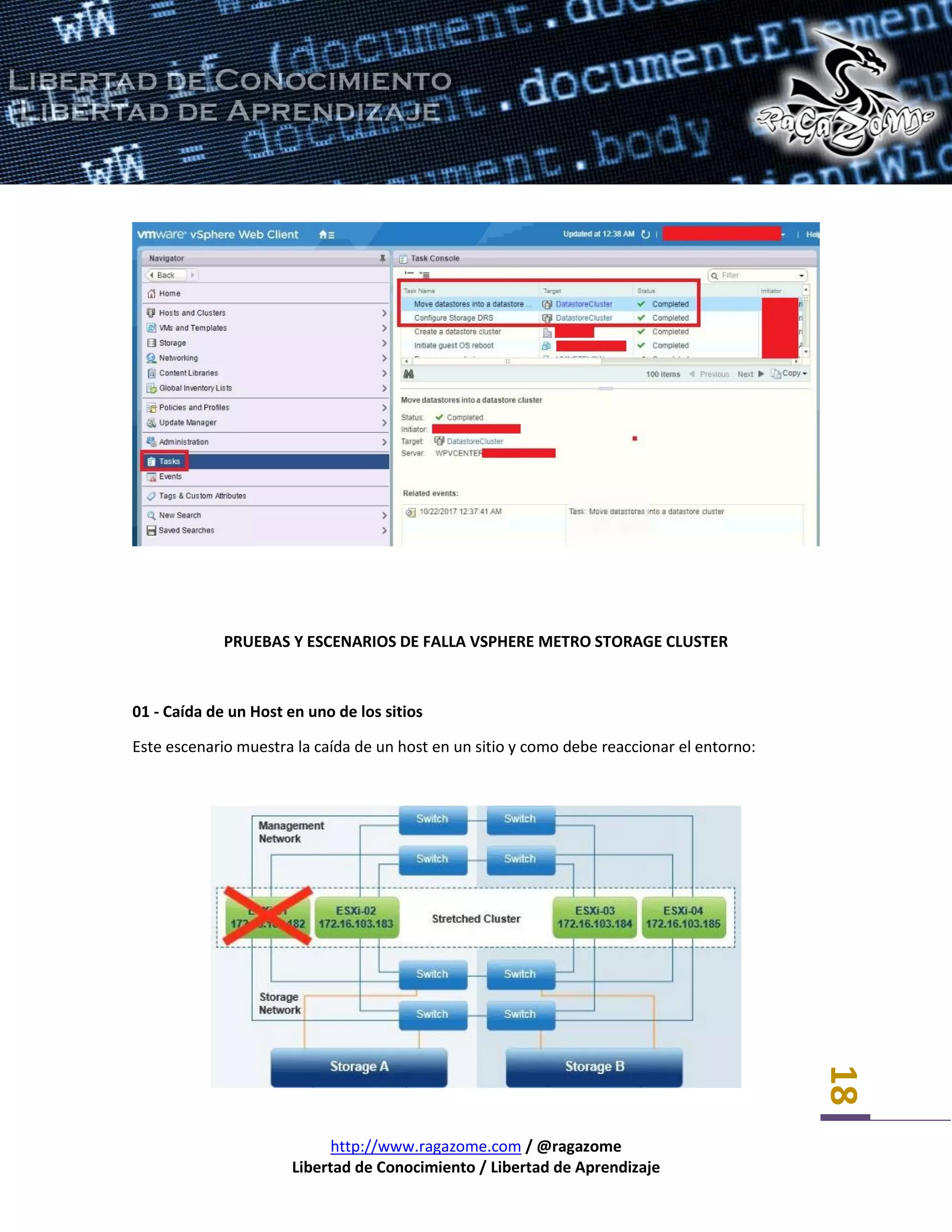

PRUEBAS Y ESCENARIOS DE FALLA VSPHERE METRO STORAGE CLUSTER
01 - Caída de un Host en uno de los sitios
Este escenario muestra la caída de un host en un sitio y como debe reaccionar el entorno:

19

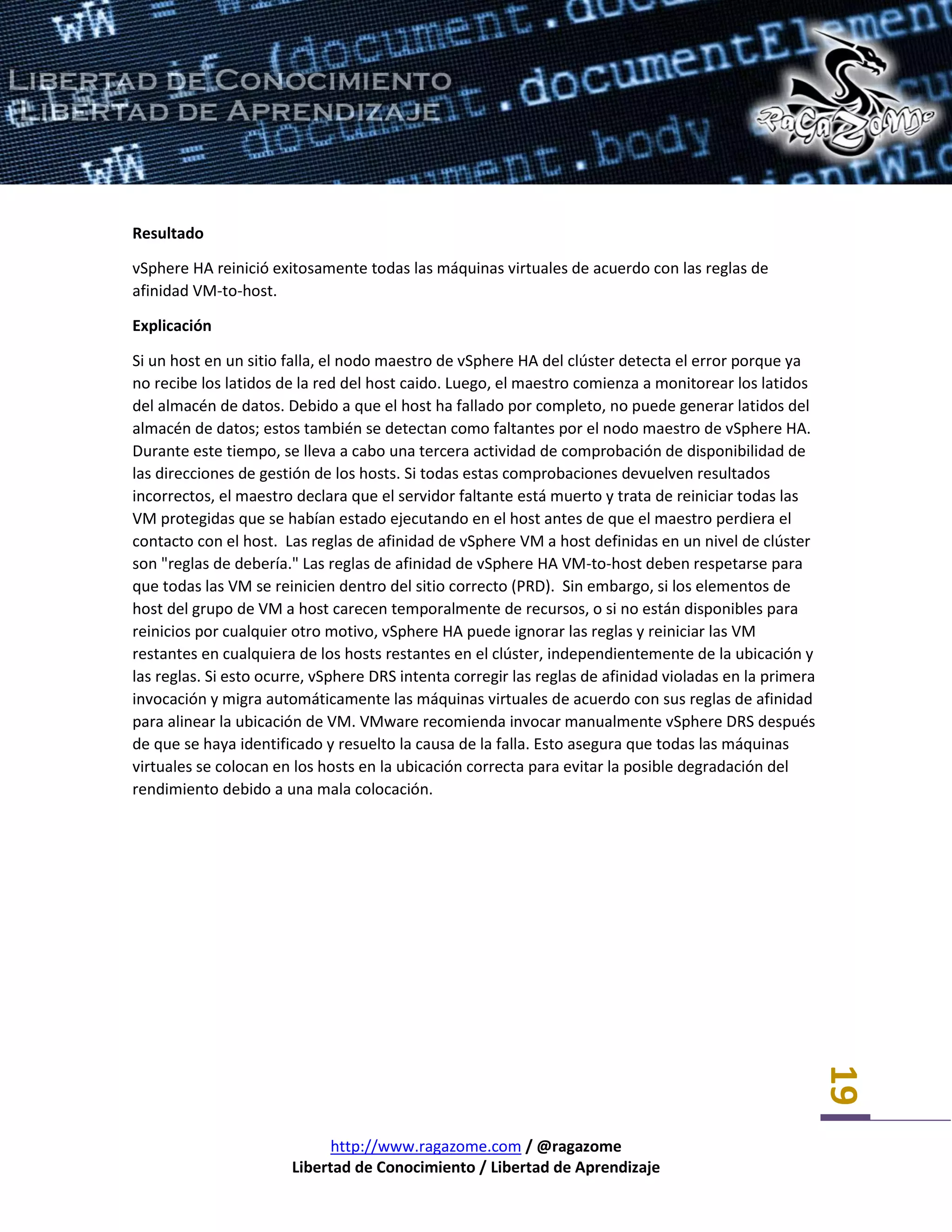

Resultado
vSphere HA reinició exitosamente todas las máquinas virtuales de acuerdo con las reglas de
afinidad VM-to-host.
Explicación
Si un host en un sitio falla, el nodo maestro de vSphere HA del clúster detecta el error porque ya
no recibe los latidos de la red del host caido. Luego, el maestro comienza a monitorear los latidos
del almacén de datos. Debido a que el host ha fallado por completo, no puede generar latidos del
almacén de datos; estos también se detectan como faltantes por el nodo maestro de vSphere HA.
Durante este tiempo, se lleva a cabo una tercera actividad de comprobación de disponibilidad de
las direcciones de gestión de los hosts. Si todas estas comprobaciones devuelven resultados
incorrectos, el maestro declara que el servidor faltante está muerto y trata de reiniciar todas las
VM protegidas que se habían estado ejecutando en el host antes de que el maestro perdiera el
contacto con el host. Las reglas de afinidad de vSphere VM a host definidas en un nivel de clúster
son "reglas de debería." Las reglas de afinidad de vSphere HA VM-to-host deben respetarse para
que todas las VM se reinicien dentro del sitio correcto (PRD). Sin embargo, si los elementos de
host del grupo de VM a host carecen temporalmente de recursos, o si no están disponibles para
reinicios por cualquier otro motivo, vSphere HA puede ignorar las reglas y reiniciar las VM
restantes en cualquiera de los hosts restantes en el clúster, independientemente de la ubicación y
las reglas. Si esto ocurre, vSphere DRS intenta corregir las reglas de afinidad violadas en la primera
invocación y migra automáticamente las máquinas virtuales de acuerdo con sus reglas de afinidad
para alinear la ubicación de VM. VMware recomienda invocar manualmente vSphere DRS después
de que se haya identificado y resuelto la causa de la falla. Esto asegura que todas las máquinas
virtuales se colocan en los hosts en la ubicación correcta para evitar la posible degradación del
rendimiento debido a una mala colocación.

20

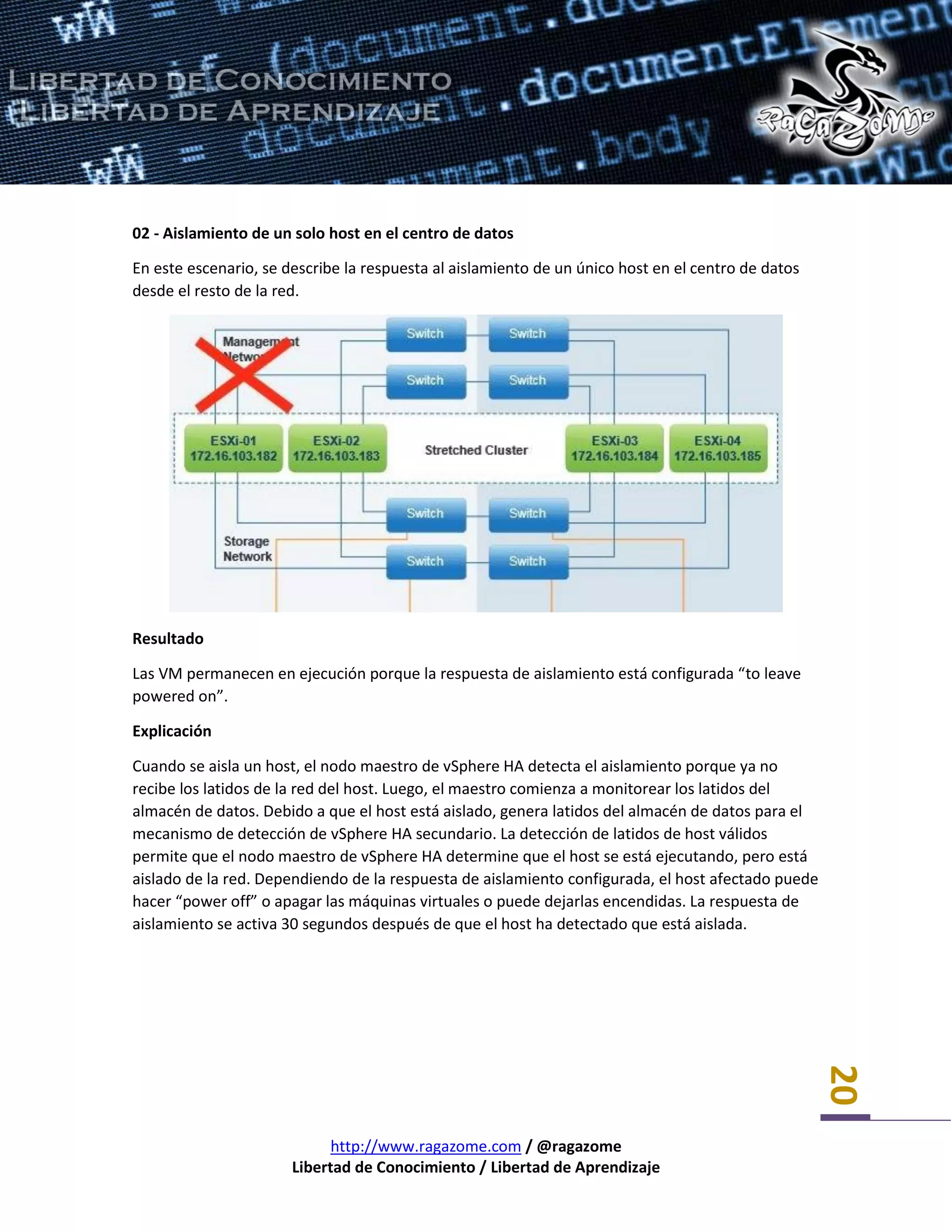

02 - Aislamiento de un solo host en el centro de datos
En este escenario, se describe la respuesta al aislamiento de un único host en el centro de datos
desde el resto de la red.
Resultado
Las VM permanecen en ejecución porque la respuesta de aislamiento está configurada “to leave
powered on”.
Explicación
Cuando se aisla un host, el nodo maestro de vSphere HA detecta el aislamiento porque ya no
recibe los latidos de la red del host. Luego, el maestro comienza a monitorear los latidos del
almacén de datos. Debido a que el host está aislado, genera latidos del almacén de datos para el
mecanismo de detección de vSphere HA secundario. La detección de latidos de host válidos
permite que el nodo maestro de vSphere HA determine que el host se está ejecutando, pero está
aislado de la red. Dependiendo de la respuesta de aislamiento configurada, el host afectado puede
hacer “power off” o apagar las máquinas virtuales o puede dejarlas encendidas. La respuesta de
aislamiento se activa 30 segundos después de que el host ha detectado que está aislada.

21

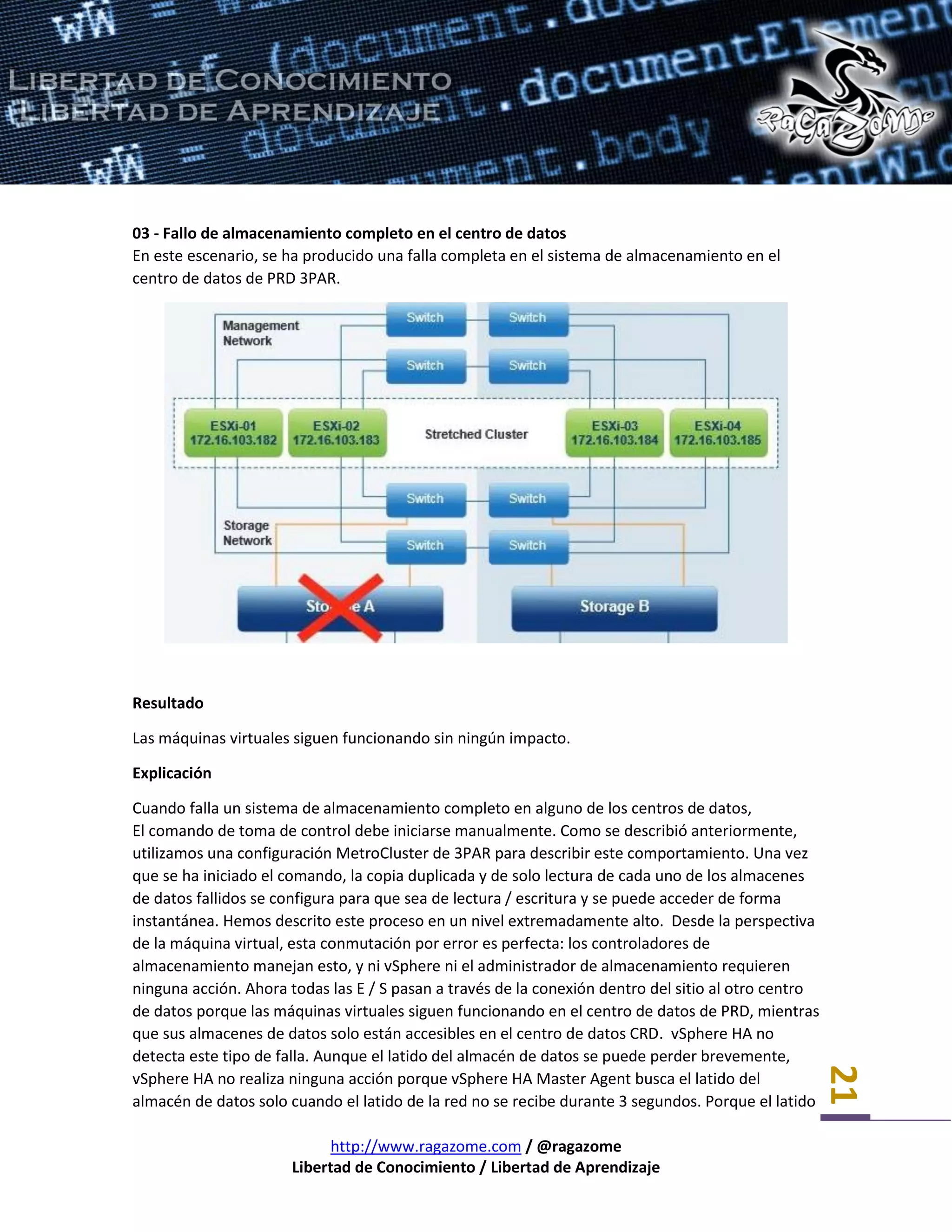

03 - Fallo de almacenamiento completo en el centro de datos
En este escenario, se ha producido una falla completa en el sistema de almacenamiento en el
centro de datos de PRD 3PAR.
Resultado
Las máquinas virtuales siguen funcionando sin ningún impacto.
Explicación
Cuando falla un sistema de almacenamiento completo en alguno de los centros de datos,
El comando de toma de control debe iniciarse manualmente. Como se describió anteriormente,
utilizamos una configuración MetroCluster de 3PAR para describir este comportamiento. Una vez
que se ha iniciado el comando, la copia duplicada y de solo lectura de cada uno de los almacenes
de datos fallidos se configura para que sea de lectura / escritura y se puede acceder de forma
instantánea. Hemos descrito este proceso en un nivel extremadamente alto. Desde la perspectiva
de la máquina virtual, esta conmutación por error es perfecta: los controladores de
almacenamiento manejan esto, y ni vSphere ni el administrador de almacenamiento requieren
ninguna acción. Ahora todas las E / S pasan a través de la conexión dentro del sitio al otro centro
de datos porque las máquinas virtuales siguen funcionando en el centro de datos de PRD, mientras
que sus almacenes de datos solo están accesibles en el centro de datos CRD. vSphere HA no
detecta este tipo de falla. Aunque el latido del almacén de datos se puede perder brevemente,
vSphere HA no realiza ninguna acción porque vSphere HA Master Agent busca el latido del
almacén de datos solo cuando el latido de la red no se recibe durante 3 segundos. Porque el latido

22

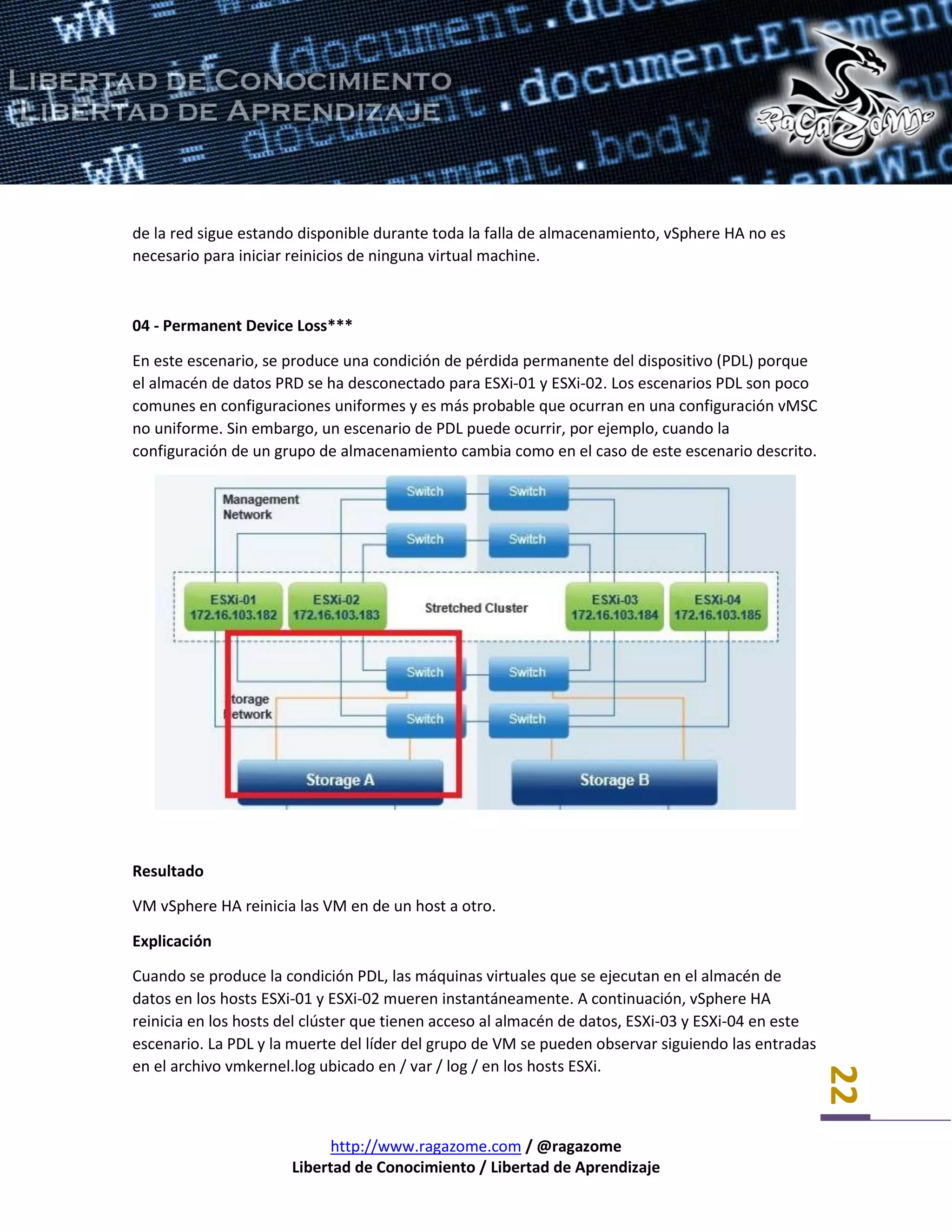

de la red sigue estando disponible durante toda la falla de almacenamiento, vSphere HA no es
necesario para iniciar reinicios de ninguna virtual machine.
04 - Permanent Device Loss***
En este escenario, se produce una condición de pérdida permanente del dispositivo (PDL) porque
el almacén de datos PRD se ha desconectado para ESXi-01 y ESXi-02. Los escenarios PDL son poco
comunes en configuraciones uniformes y es más probable que ocurran en una configuración vMSC
no uniforme. Sin embargo, un escenario de PDL puede ocurrir, por ejemplo, cuando la
configuración de un grupo de almacenamiento cambia como en el caso de este escenario descrito.
Resultado
VM vSphere HA reinicia las VM en de un host a otro.
Explicación
Cuando se produce la condición PDL, las máquinas virtuales que se ejecutan en el almacén de
datos en los hosts ESXi-01 y ESXi-02 mueren instantáneamente. A continuación, vSphere HA
reinicia en los hosts del clúster que tienen acceso al almacén de datos, ESXi-03 y ESXi-04 en este
escenario. La PDL y la muerte del líder del grupo de VM se pueden observar siguiendo las entradas
en el archivo vmkernel.log ubicado en / var / log / en los hosts ESXi.

23

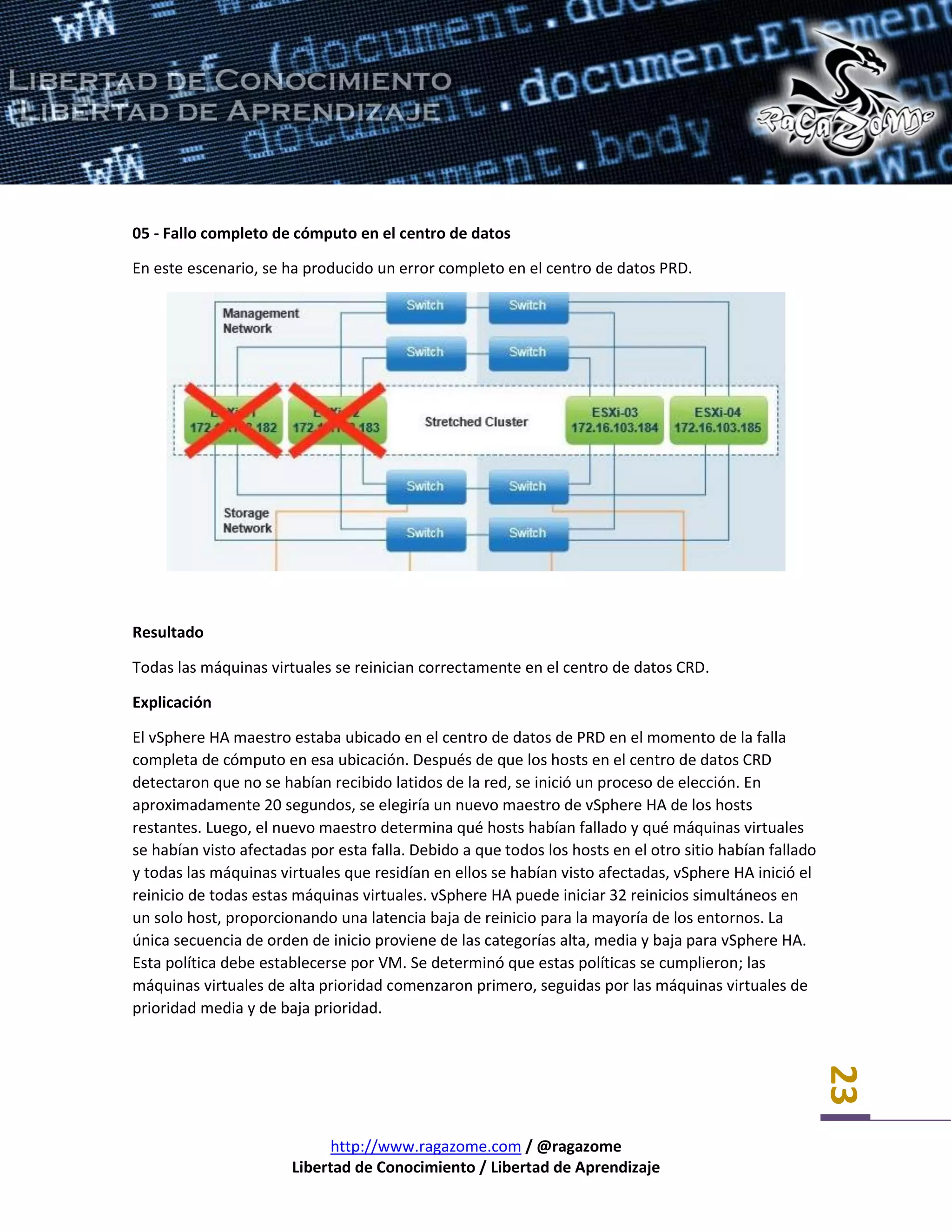

05 - Fallo completo de cómputo en el centro de datos
En este escenario, se ha producido un error completo en el centro de datos PRD.
Resultado
Todas las máquinas virtuales se reinician correctamente en el centro de datos CRD.
Explicación
El vSphere HA maestro estaba ubicado en el centro de datos de PRD en el momento de la falla
completa de cómputo en esa ubicación. Después de que los hosts en el centro de datos CRD
detectaron que no se habían recibido latidos de la red, se inició un proceso de elección. En
aproximadamente 20 segundos, se elegiría un nuevo maestro de vSphere HA de los hosts
restantes. Luego, el nuevo maestro determina qué hosts habían fallado y qué máquinas virtuales
se habían visto afectadas por esta falla. Debido a que todos los hosts en el otro sitio habían fallado
y todas las máquinas virtuales que residían en ellos se habían visto afectadas, vSphere HA inició el
reinicio de todas estas máquinas virtuales. vSphere HA puede iniciar 32 reinicios simultáneos en
un solo host, proporcionando una latencia baja de reinicio para la mayoría de los entornos. La
única secuencia de orden de inicio proviene de las categorías alta, media y baja para vSphere HA.
Esta política debe establecerse por VM. Se determinó que estas políticas se cumplieron; las
máquinas virtuales de alta prioridad comenzaron primero, seguidas por las máquinas virtuales de
prioridad media y de baja prioridad.

24

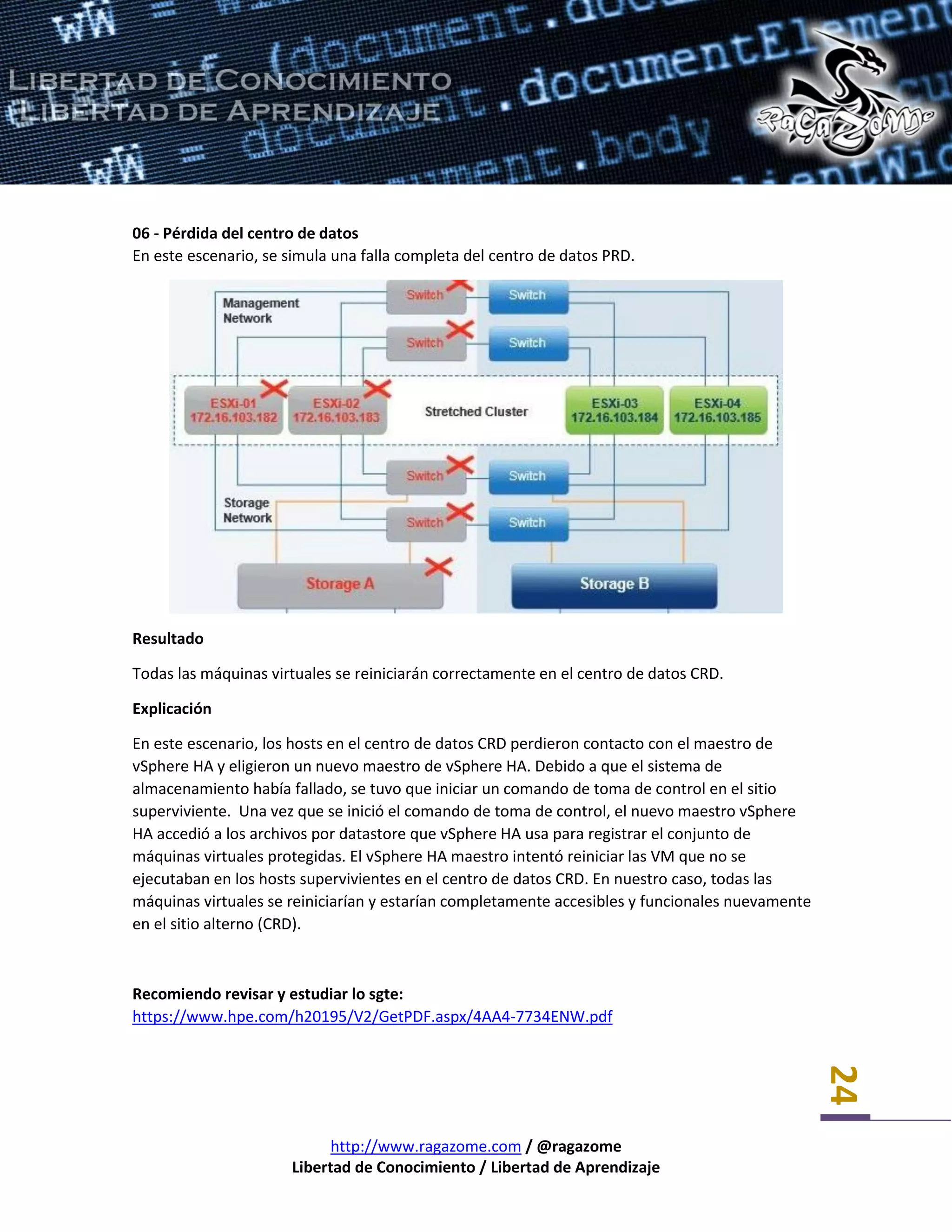

06 - Pérdida del centro de datos
En este escenario, se simula una falla completa del centro de datos PRD.
Resultado
Todas las máquinas virtuales se reiniciarán correctamente en el centro de datos CRD.
Explicación
En este escenario, los hosts en el centro de datos CRD perdieron contacto con el maestro de
vSphere HA y eligieron un nuevo maestro de vSphere HA. Debido a que el sistema de
almacenamiento había fallado, se tuvo que iniciar un comando de toma de control en el sitio
superviviente. Una vez que se inició el comando de toma de control, el nuevo maestro vSphere
HA accedió a los archivos por datastore que vSphere HA usa para registrar el conjunto de
máquinas virtuales protegidas. El vSphere HA maestro intentó reiniciar las VM que no se
ejecutaban en los hosts supervivientes en el centro de datos CRD. En nuestro caso, todas las
máquinas virtuales se reiniciarían y estarían completamente accesibles y funcionales nuevamente
en el sitio alterno (CRD).
Recomiendo revisar y estudiar lo sgte:
https://www.hpe.com/h20195/V2/GetPDF.aspx/4AA4-7734ENW.pdf

Implementación vSphere Metro Storage Cluster

Más contenido relacionado

La actualidad más candente

Similar a Implementación vSphere Metro Storage Cluster

Más de RaGaZoMe

Último

Implementación vSphere Metro Storage Cluster
