IMPLEMENTACIÓN
Y ADMINISTRACIÓN
DE DHCP

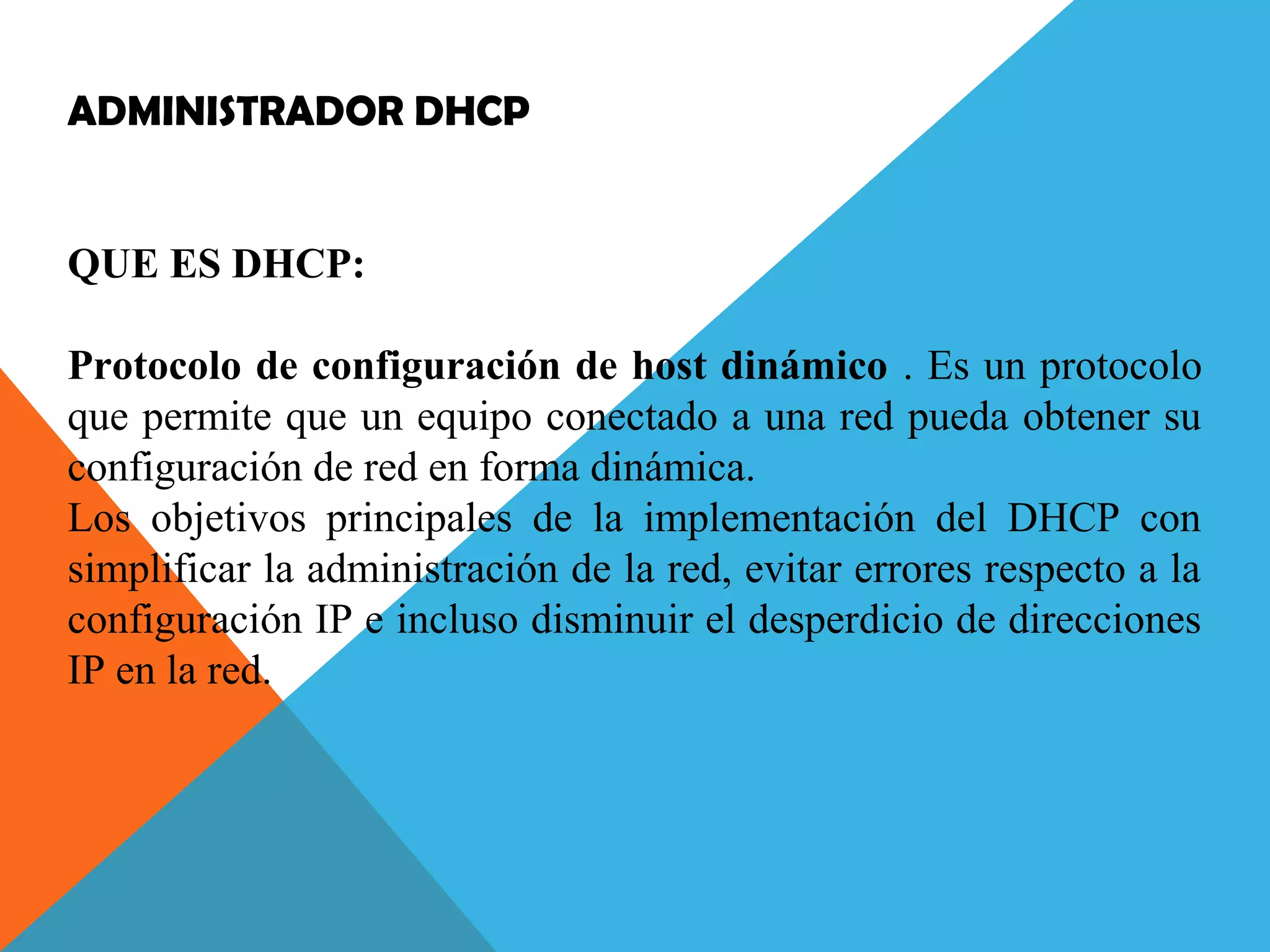

ADMINISTRADOR DHCP
QUE ES DHCP:
Protocolo de configuración de host dinámico . Es un protocolo
que permite que un equipo conectado a una red pueda obtener su
configuración de red en forma dinámica.
Los objetivos principales de la implementación del DHCP con
simplificar la administración de la red, evitar errores respecto a la
configuración IP e incluso disminuir el desperdicio de direcciones
IP en la red.

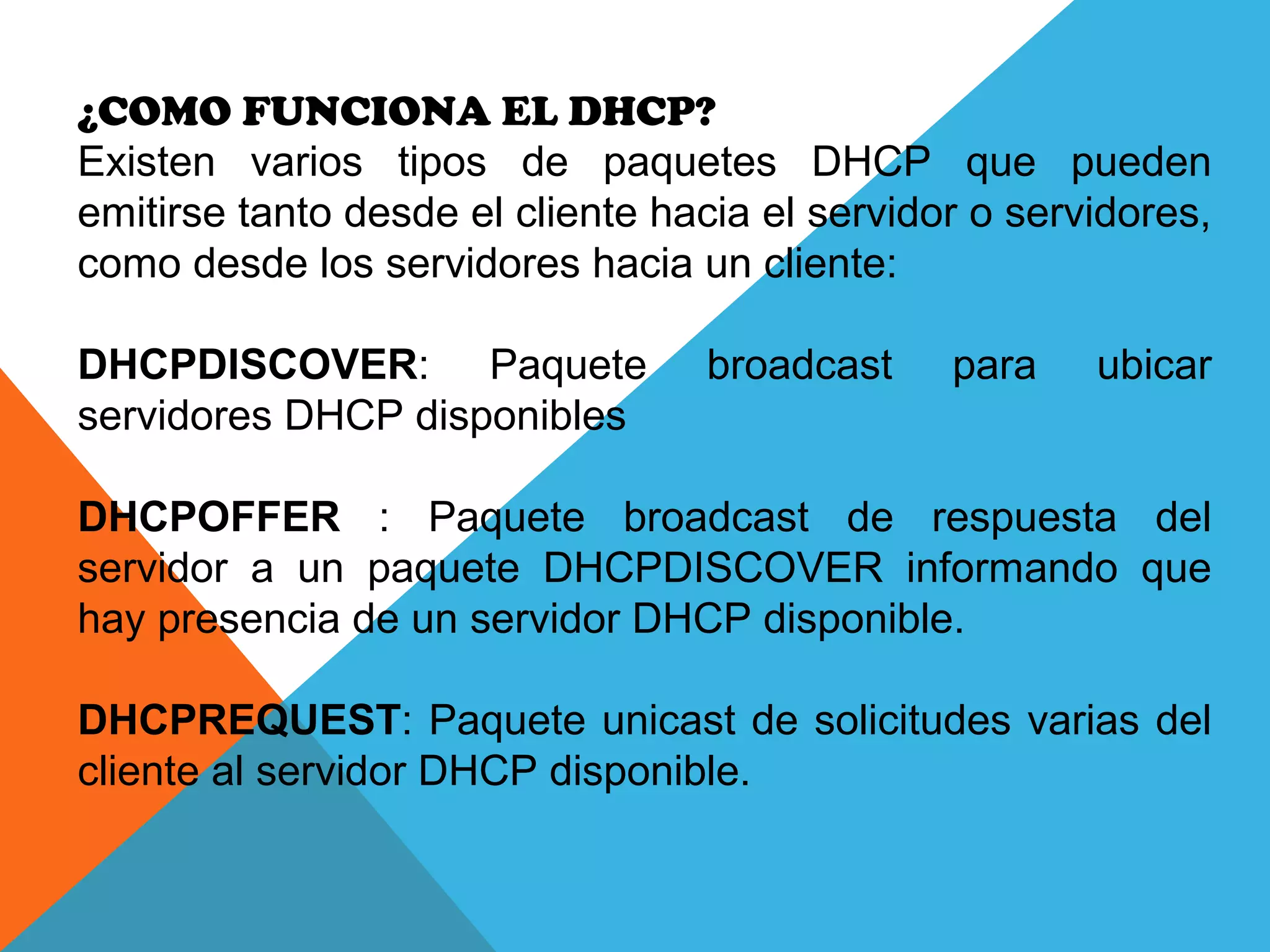

¿COMO FUNCIONA EL DHCP?
Existen varios tipos de paquetes DHCP que pueden
emitirse tanto desde el cliente hacia el servidor o servidores,
como desde los servidores hacia un cliente:
DHCPDISCOVER: Paquete broadcast para ubicar
servidores DHCP disponibles
DHCPOFFER : Paquete broadcast de respuesta del
servidor a un paquete DHCPDISCOVER informando que
hay presencia de un servidor DHCP disponible.
DHCPREQUEST: Paquete unicast de solicitudes varias del
cliente al servidor DHCP disponible.

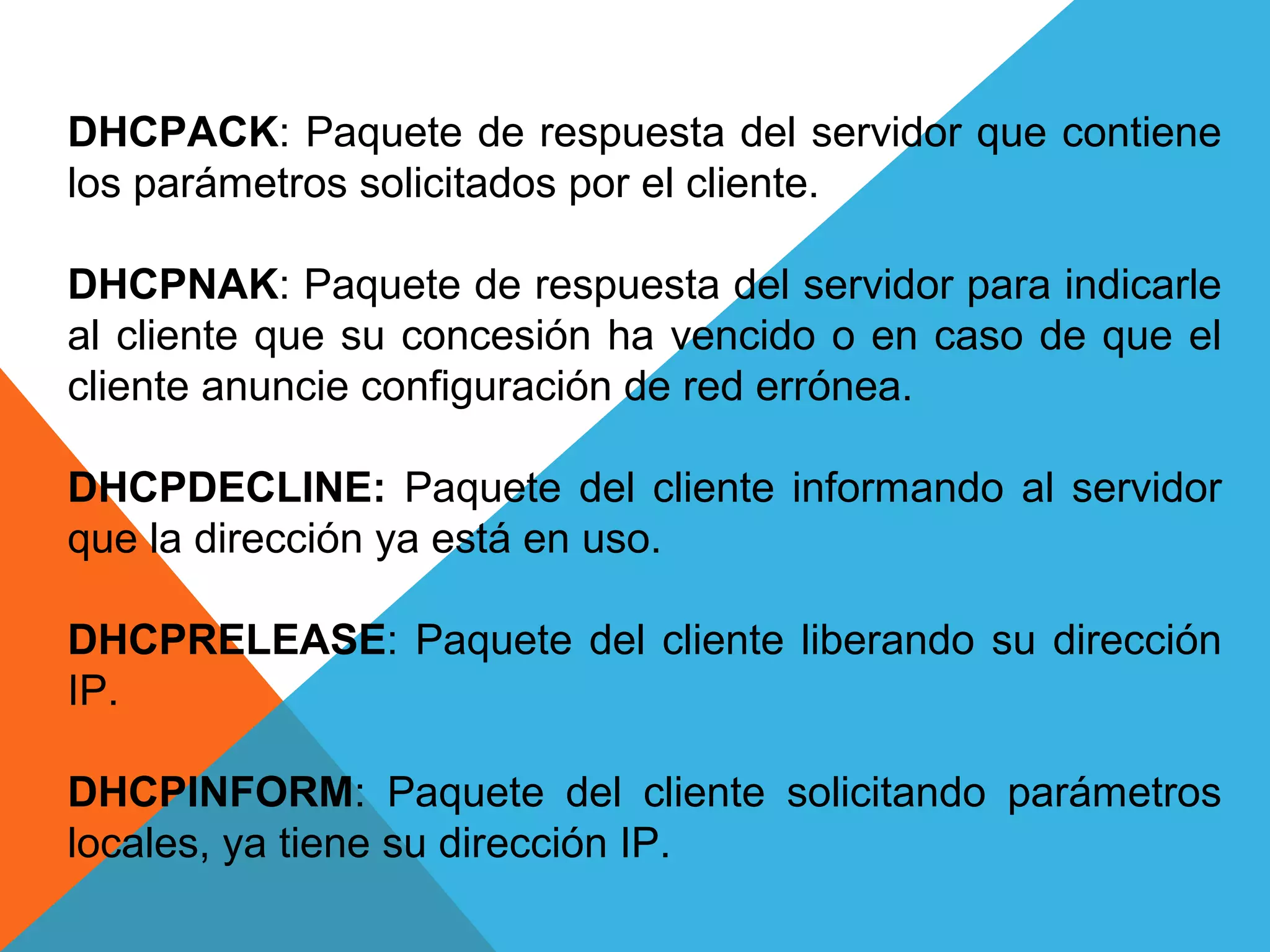

DHCPACK: Paquete de respuesta del servidor que contiene
los parámetros solicitados por el cliente.
DHCPNAK: Paquete de respuesta del servidor para indicarle
al cliente que su concesión ha vencido o en caso de que el
cliente anuncie configuración de red errónea.
DHCPDECLINE: Paquete del cliente informando al servidor
que la dirección ya está en uso.
DHCPRELEASE: Paquete del cliente liberando su dirección
IP.
DHCPINFORM: Paquete del cliente solicitando parámetros
locales, ya tiene su dirección IP.

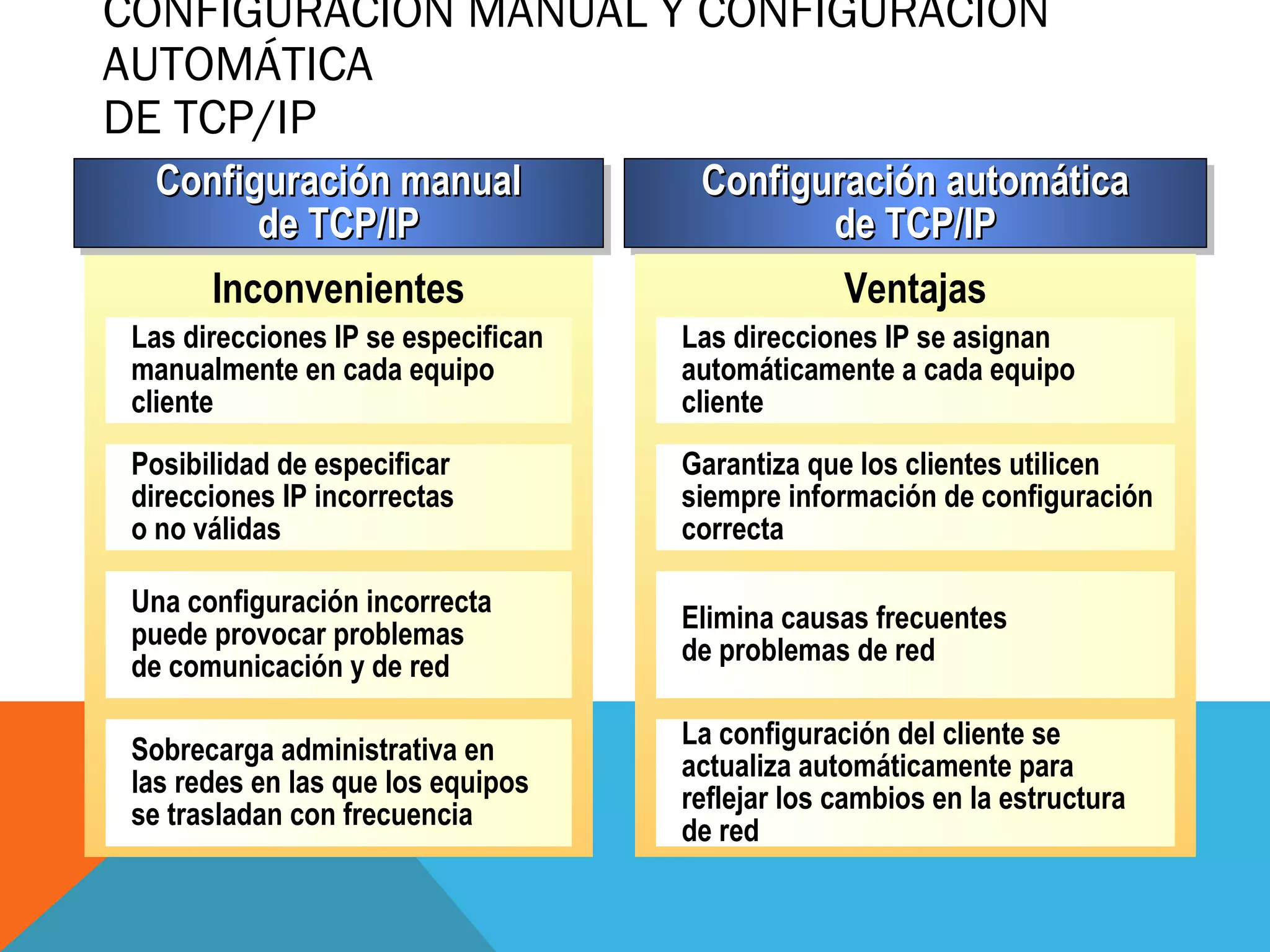

CONFIGURACIÓN MANUAL Y CONFIGURACIÓN
AUTOMÁTICA
DE TCP/IP
Inconvenientes
Configuración manualConfiguración manual
de TCP/IPde TCP/IP
Configuración manualConfiguración manual
de TCP/IPde TCP/IP
Configuración automáticaConfiguración automática
de TCP/IPde TCP/IP
Configuración automáticaConfiguración automática
de TCP/IPde TCP/IP
Ventajas
Las direcciones IP se especifican
manualmente en cada equipo
cliente
Posibilidad de especificar
direcciones IP incorrectas
o no válidas
Una configuración incorrecta
puede provocar problemas
de comunicación y de red
Sobrecarga administrativa en
las redes en las que los equipos
se trasladan con frecuencia
Las direcciones IP se asignan
automáticamente a cada equipo
cliente
Garantiza que los clientes utilicen
siempre información de configuración
correcta
Elimina causas frecuentes
de problemas de red
La configuración del cliente se
actualiza automáticamente para
reflejar los cambios en la estructura
de red

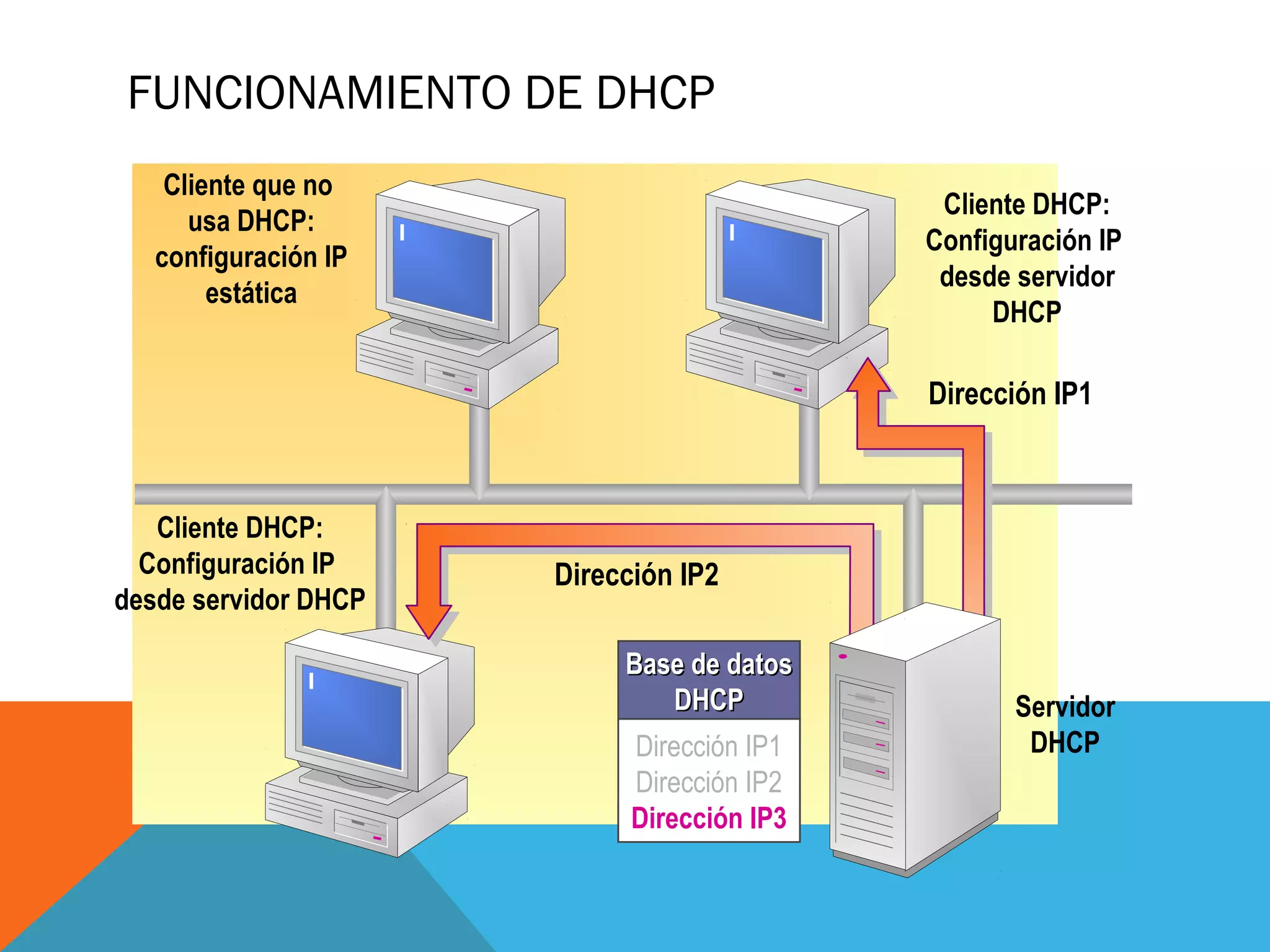

FUNCIONAMIENTO DE DHCP
Dirección IP1
Dirección IP2
Dirección IP3
Base de datosBase de datos
DHCPDHCP
Dirección IP2
Dirección IP1
Cliente DHCP:
Configuración IP
desde servidor
DHCP
Servidor
DHCP
Cliente que no
usa DHCP:
configuración IP
estática
Cliente DHCP:
Configuración IP
desde servidor DHCP

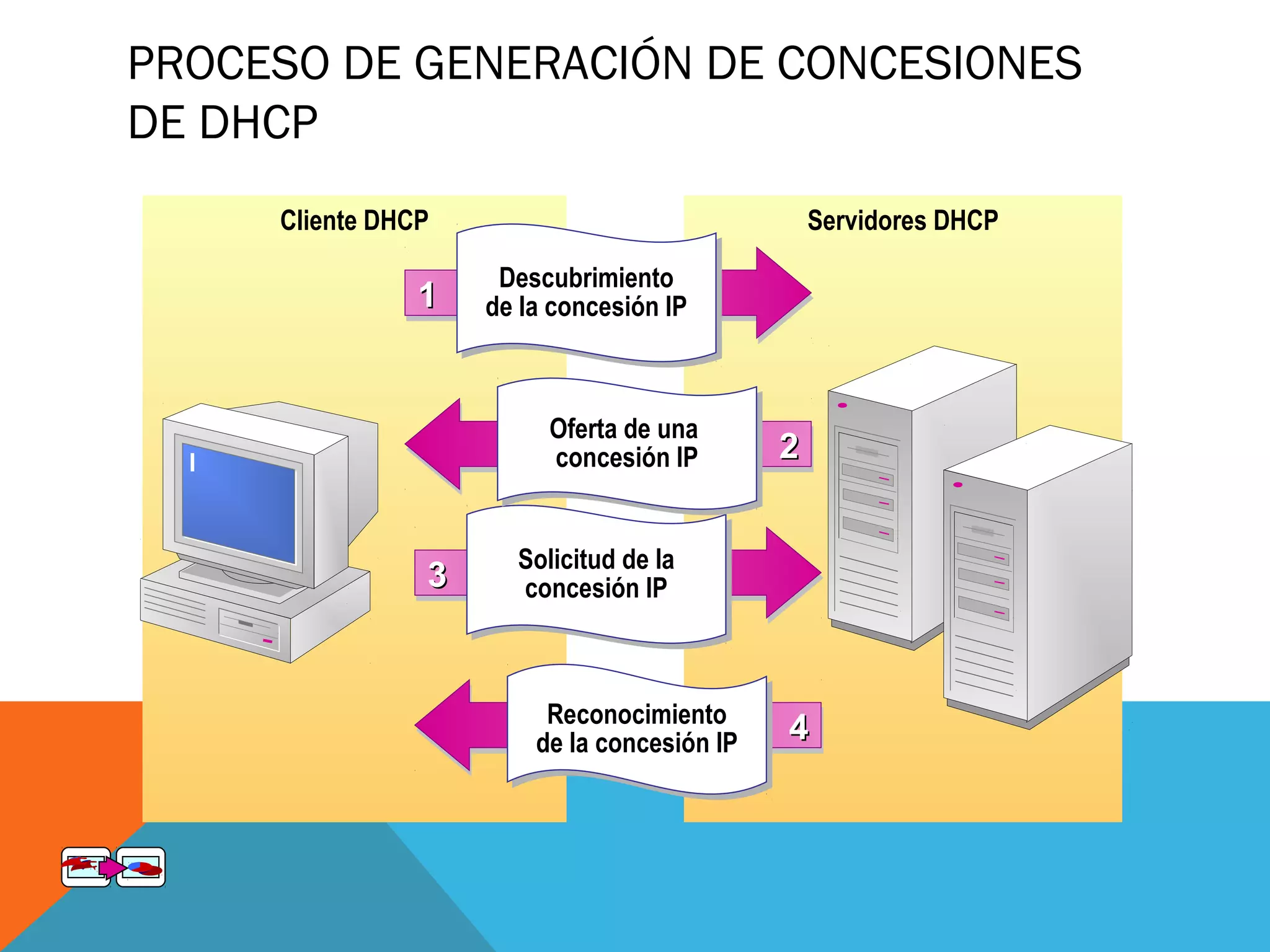

PROCESO DE GENERACIÓN DE CONCESIONES
DE DHCP
Servidores DHCPCliente DHCP
1111 Descubrimiento
de la concesión IP
Descubrimiento
de la concesión IP
3333 Solicitud de la
concesión IP
Solicitud de la
concesión IP
2222Oferta de una
concesión IP
Oferta de una
concesión IP
4444Reconocimiento
de la concesión IP
Reconocimiento
de la concesión IP

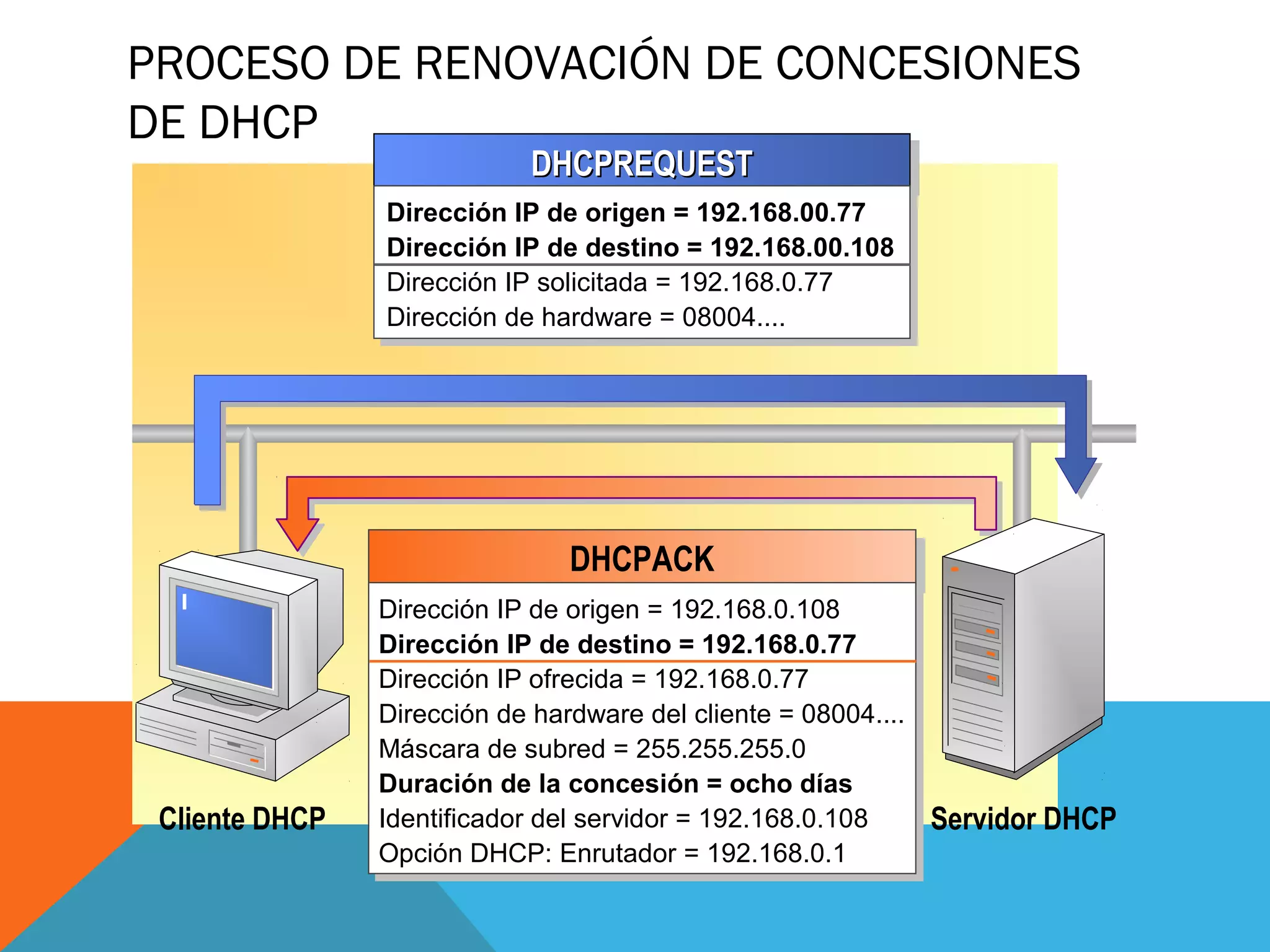

PROCESO DE RENOVACIÓN DE CONCESIONES
DE DHCP
DHCPREQUESTDHCPREQUESTDHCPREQUESTDHCPREQUEST
Dirección IP de origen = 192.168.00.77
Dirección IP de destino = 192.168.00.108
Dirección IP solicitada = 192.168.0.77
Dirección de hardware = 08004....
Dirección IP de origen = 192.168.00.77
Dirección IP de destino = 192.168.00.108
Dirección IP solicitada = 192.168.0.77
Dirección de hardware = 08004....
DHCPACKDHCPACK
Dirección IP de origen = 192.168.0.108
Dirección IP de destino = 192.168.0.77
Dirección IP ofrecida = 192.168.0.77
Dirección de hardware del cliente = 08004....
Máscara de subred = 255.255.255.0
Duración de la concesión = ocho días
Identificador del servidor = 192.168.0.108
Opción DHCP: Enrutador = 192.168.0.1
Dirección IP de origen = 192.168.0.108
Dirección IP de destino = 192.168.0.77
Dirección IP ofrecida = 192.168.0.77
Dirección de hardware del cliente = 08004....
Máscara de subred = 255.255.255.0
Duración de la concesión = ocho días
Identificador del servidor = 192.168.0.108
Opción DHCP: Enrutador = 192.168.0.1
Cliente DHCP Servidor DHCP

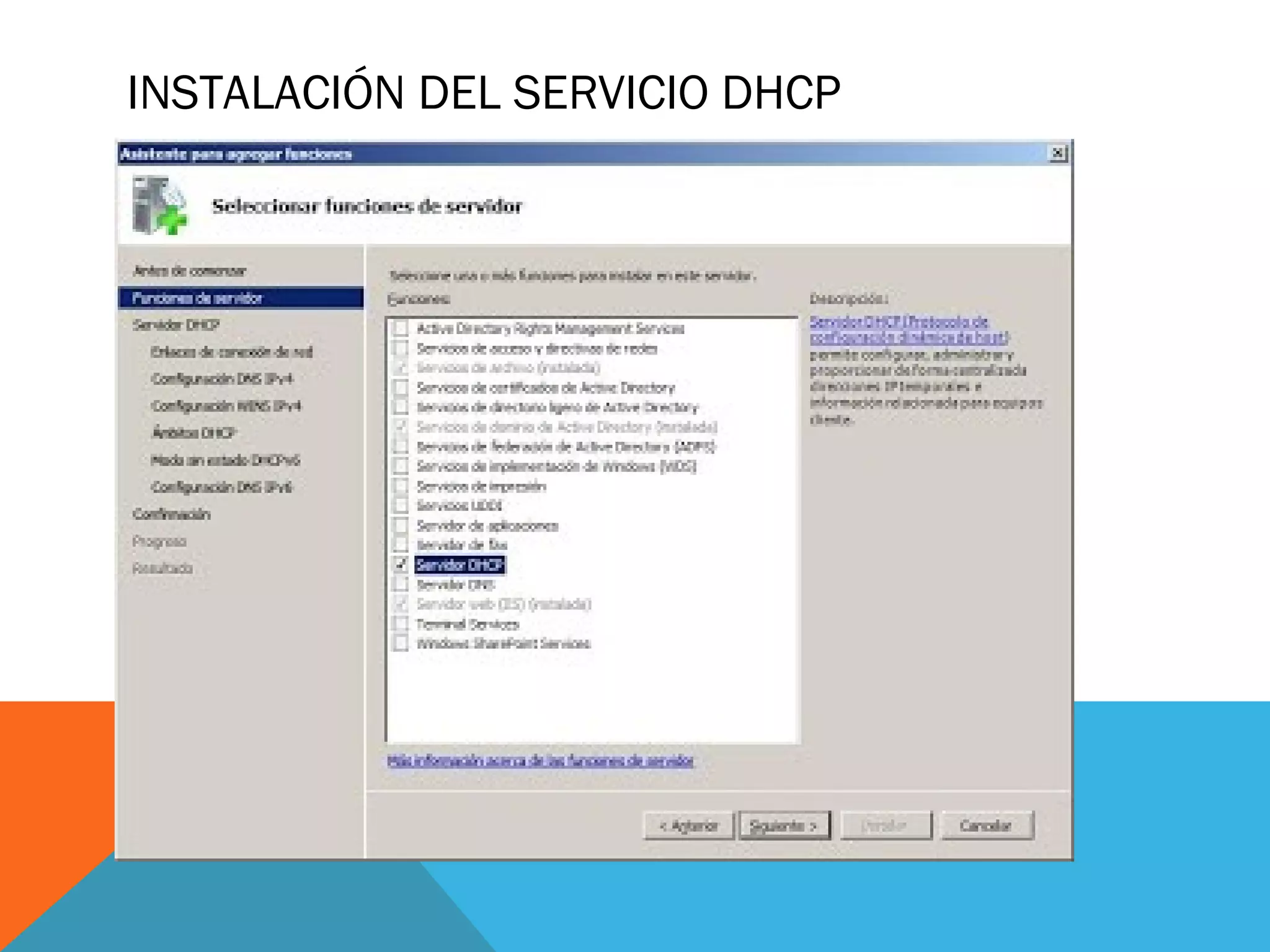

INSTALACIÓN DEL SERVICIO DHCP

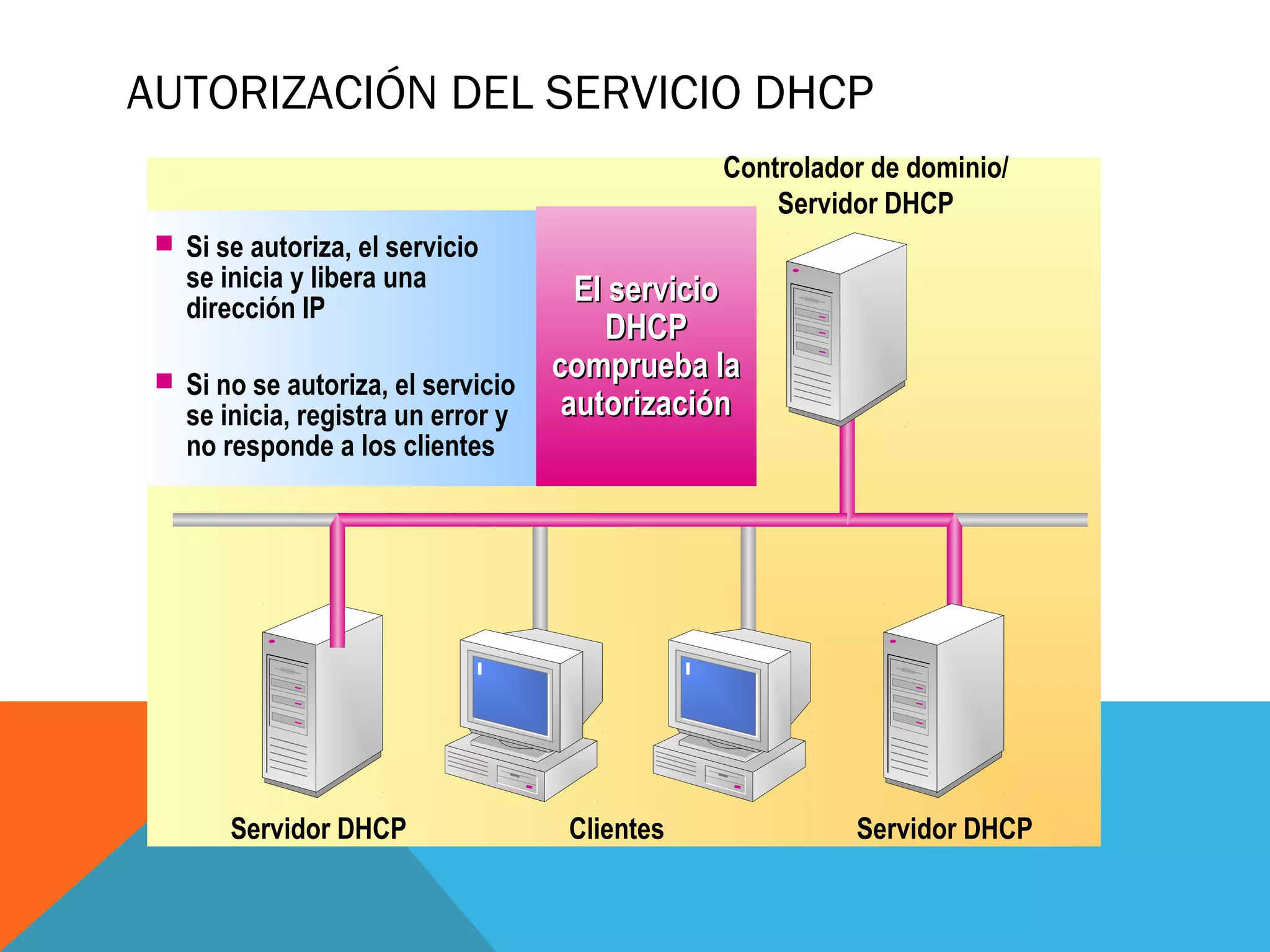

AUTORIZACIÓN DEL SERVICIO DHCP
 Si no se autoriza, el servicio
se inicia, registra un error y
no responde a los clientes
 Si se autoriza, el servicio
se inicia y libera una
dirección IP
El servicioEl servicio
DHCPDHCP
comprueba lacomprueba la
autorizaciónautorización
Controlador de dominio/
Servidor DHCP
ClientesServidor DHCP Servidor DHCP

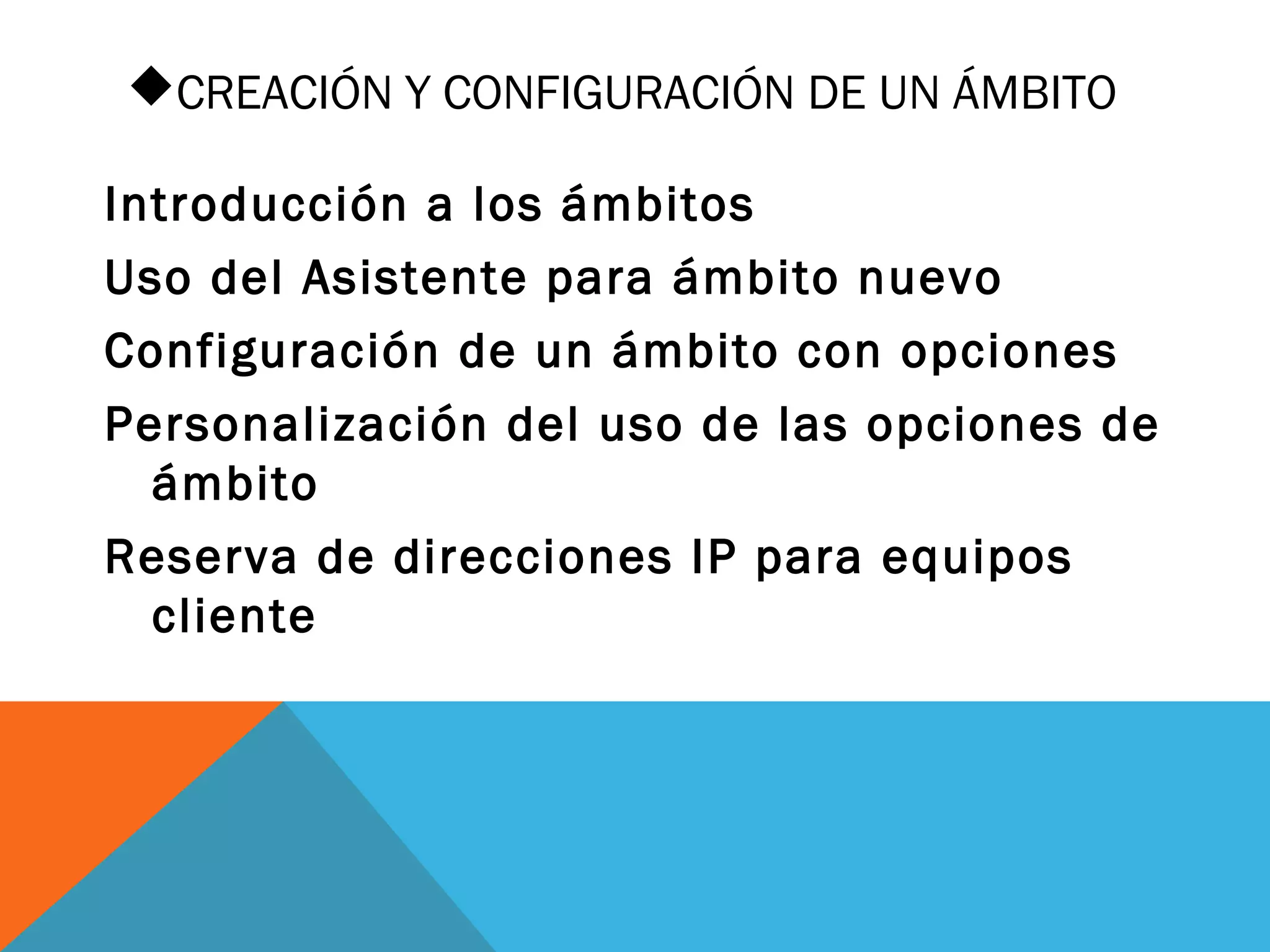

CREACIÓN Y CONFIGURACIÓN DE UN ÁMBITO
Introducción a los ámbitos
Uso del Asistente para ámbito nuevo
Configuración de un ámbito con opciones
Personalización del uso de las opciones de
ámbito
Reserva de direcciones IP para equipos
cliente

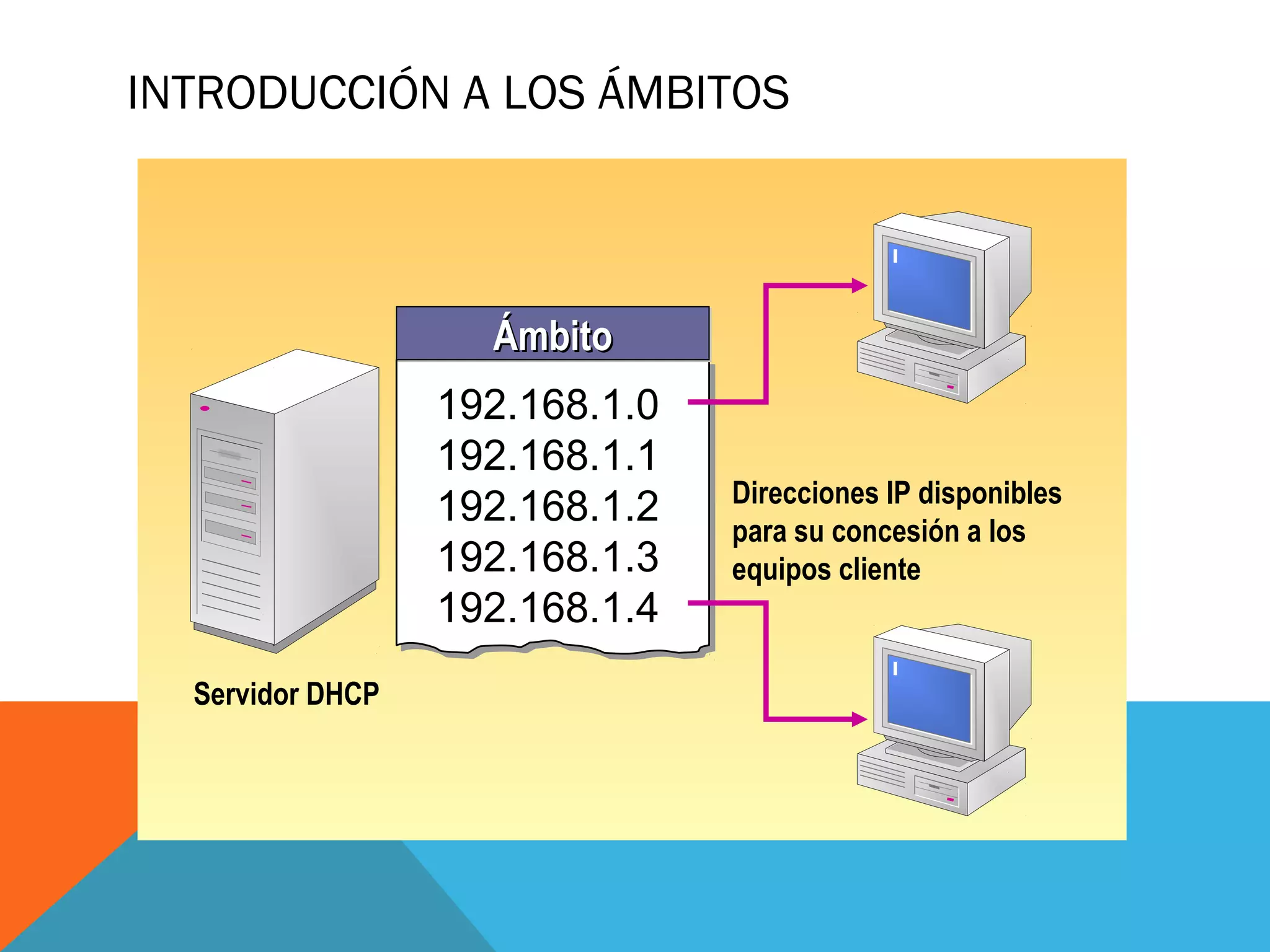

INTRODUCCIÓN A LOS ÁMBITOS
ÁmbitoÁmbitoÁmbitoÁmbito
192.168.1.0
192.168.1.1
192.168.1.2
192.168.1.3
192.168.1.4
Direcciones IP disponibles
para su concesión a los
equipos cliente
Servidor DHCP

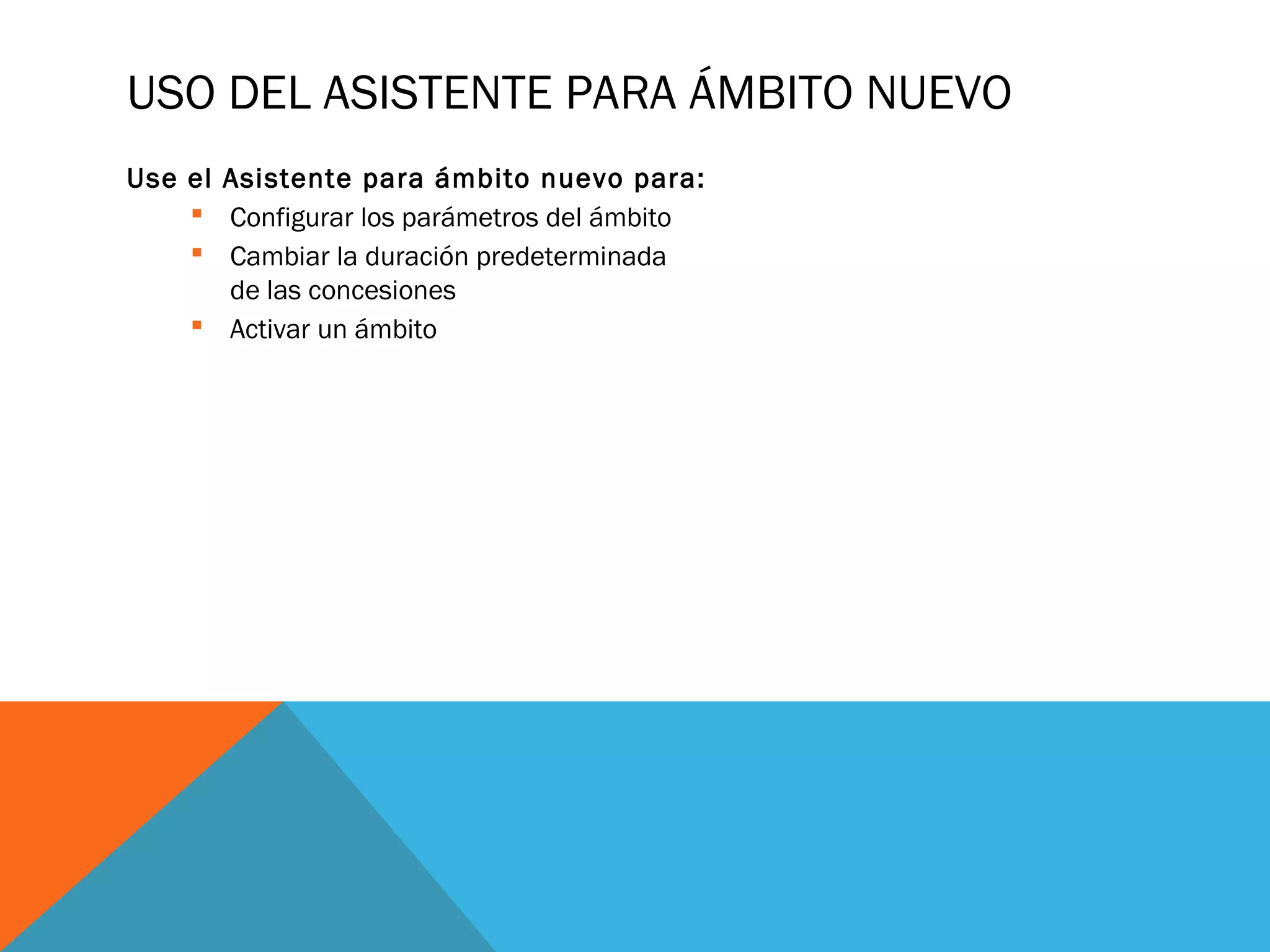

USO DEL ASISTENTE PARA ÁMBITO NUEVO
Use el Asistente para ámbito nuevo para:
 Configurar los parámetros del ámbito
 Cambiar la duración predeterminada
de las concesiones
 Activar un ámbito

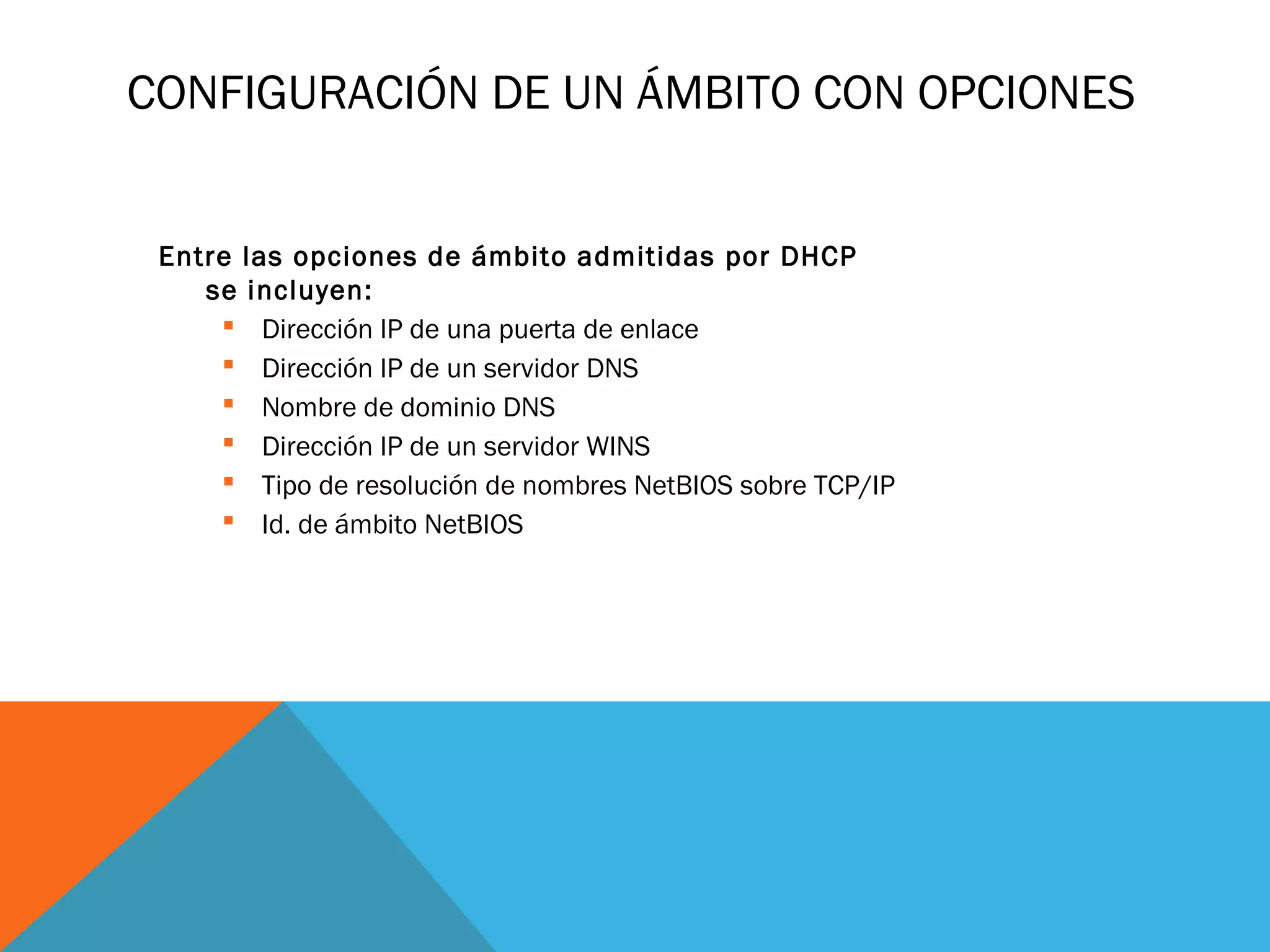

CONFIGURACIÓN DE UN ÁMBITO CON OPCIONES
Entre las opciones de ámbito admitidas por DHCP
se incluyen:
 Dirección IP de una puerta de enlace
 Dirección IP de un servidor DNS
 Nombre de dominio DNS
 Dirección IP de un servidor WINS
 Tipo de resolución de nombres NetBIOS sobre TCP/IP
 Id. de ámbito NetBIOS
