Este documento describe tres tipos de impresoras: de impacto, inyección de tinta y láser. Explica sus funciones, fichas técnicas y ventajas y desventajas. Las impresoras de impacto usan martillos para imprimir, las de inyección de tinta usan inyectores de tinta y las láser usan un láser para cargar el tambor antes de transferir la tinta al papel.

1. PARTES Y FUNCIONAMIENTO DE IMPRESORAS
ING: QUEVIN BARRERA
GUSTAVO ADOLFO RAVE
DIEGO ALEJANDRO CHAPARRO
NICOLAS RODRIGUEZ
INSTITUCION EDUCADTIVA BRAULIO GONZALEZ
11 A
YOPAL CASANARE
2012

2. IMPRESORA DE IMPACTO
FICHA TECNICA DE LA IMPRESORA
TIPO MATRIZ DE PUNTO
MARCA EPSON FX-1170
MODELO FX-1170
SERIE
TECNOLOGIA DE IMPRESION 9 PINES
RESOLUCION DE IMPRESION 240 PPP
MEMORIA BUFFER RECEPTOR 0.0234375 Mb
MANEJO DE PAPEL PAPEL COMUN
VELOCIDAD DE IMPRESIÓN Hasta 68 caracteres / s - letra próxima, hasta 342 caracteres / s - borrador,
Hasta 380 caracteres / s - Velocidad máxima
CONECTORES USB Y PARALELO
FUNCIONAMIENTO:
Estas impresoras contiene un cilindro que hace girar la hoja de papel y también contiene una
pequeña rueda con cada letra impresa en sobre relieve, esta gira para alinear la letra adecuada
bajo un martillo que golpea sobre el papel, oprimiendo una cinta impregnada en tinta de
impresión.
CUADRO COMPARATIVO:
CUADRO COMPARATIVO
VENTAJAS DESVENTAJAS
Mas copias a la vez Mucho ruido
Impresiones desde una pc Lento
Sofisticada Calidad no tan buena

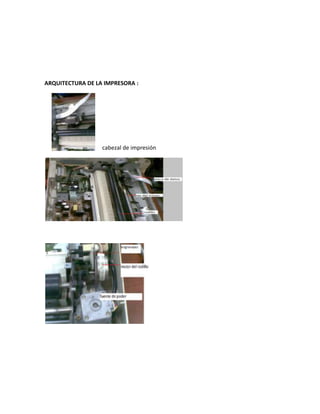

3. ARQUITECTURA DE LA IMPRESORA :
cabezal de impresión

4. IMPRESORA INYECCION DE TINTA
FICHA TECNICA DE LA IMPRESORA
TIPO INYECCION DE TINTA
MARCA HP
MODELO DESKJET 3820
SERIE CN2451FOQK
TECNOLOGIA DE IMPRESION 52 PINES
RESOLUCION DE IMPRESIÓN 600 x 600 dpi
MEMORIA BUFFE RECEPTOR 2 MB
MANEJO DE PAPEL CARTA Y ACUATRO
VELOCIDAD DE IMPRESIÓN DE 6 HASTA 12 PPM
CONECTORES USB, PARALELO CENTRONICS
NIVEL DE RUIDO NORMAL
FUNCIONAMIENTO: las impresoras de inyección de tinta consisten en inyectores que
producen burbujas muy pequeñas de tinta, los puntos formados por estas burbujas son
pequeños pixeles, los pixeles van formando la letra o la imagen deseada. También se
puede decir que los cartuchos expulsan la tienta por medio de calor este calor hacer que
se cree un vacio y esto hace que caída una gota de tinta formando 1 pequeño pixel .
CUADRO COMPARATIVO :
cuadro comparativo
VENTAJAS DESVENTAJAS
Muchas impresiones a la vez La tinta se corre
Calidad de impresión buena A veces se demora

5. ARQUITECTURA DE LA IMPRESORA:

6. IMPRESORA LASER
FICHA TECNICA DE LA IOMPRESORA
TIPO LASER
MARCA SAMSUNG
MODELO SCX-4116
SERIE B1AWC00016M
TECNOLOGIA DE IMPRESIÓN NO TIENE PINES SINO UN LASER
RESOLUCION DE IMPRESIÓN 600*600 dpi
MEMORIA BUFFER RECEPTOR 4 MB
MANEJO DE PAPEL CARTA, LEGAL, A4
VELOCIDAD DE IMPRESIÓN 17ppm
CONECTORES USB , PARALELO
NIVEL DE RUIDO CALENTAMIENTO: MENOS DE 50 DBA MODODE ESPERA: MENOS
DE 35 DBA IMPRESIÓN MENOS DE 55 DBA
FUNCIONAMIENTO: A través de un rodillo cargador se jala la hoja que después se carga
electrostáticamente y al mismo tiempo un tambor de impresión le da la carga contraria ,
en la superficie del tambor es escaneada por un laser que descarga la superficie del
tambor dejando solamente el texto a imprimir con una carga que es utilizada para forzar
el tóner a adherirse a la superficie del tambor . El papel y el tambor se ponen en contacto
como tienen distintas cargas hacen que se unan finalmente el papel viaja a través de los
rodillos de fusión los cuales calientan el papel y derritan el tóner juntándolo con la
superficie del papel.

7. CUADRO COMPARATIVO:
CUADRO COMPARATIVO
VENTAJAS DESVENTAJAS
Mas copias rápidas Tamaño muy grande
Calidad de impresión muy buena Costosa la recarga de la tinta
la tinta no se corre Pesa mucho
ARQUITENTURA DE LA IMPRESORA
