1. IMPRESORAS LASER
PRESENTADO A:
INGENIERA PAOLA ANDRE CARRILLO
APRENDIZ:
JAVIER RAMIREZ

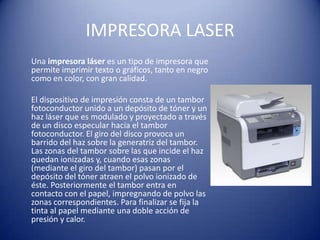

2. IMPRESORA LASER
Una impresora láser es un tipo de impresora que
permite imprimir texto o gráficos, tanto en negro
como en color, con gran calidad.
El dispositivo de impresión consta de un tambor
fotoconductor unido a un depósito de tóner y un
haz láser que es modulado y proyectado a través
de un disco especular hacia el tambor
fotoconductor. El giro del disco provoca un
barrido del haz sobre la generatriz del tambor.
Las zonas del tambor sobre las que incide el haz
quedan ionizadas y, cuando esas zonas
(mediante el giro del tambor) pasan por el
depósito del tóner atraen el polvo ionizado de
éste. Posteriormente el tambor entra en
contacto con el papel, impregnando de polvo las
zonas correspondientes. Para finalizar se fija la
tinta al papel mediante una doble acción de
presión y calor.

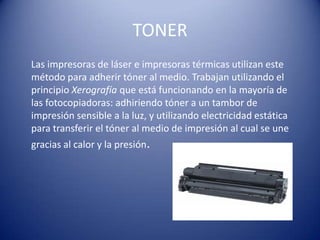

3. TONER
Las impresoras de láser e impresoras térmicas utilizan este
método para adherir tóner al medio. Trabajan utilizando el
principio Xerografía que está funcionando en la mayoría de
las fotocopiadoras: adhiriendo tóner a un tambor de
impresión sensible a la luz, y utilizando electricidad estática
para transferir el tóner al medio de impresión al cual se une
gracias al calor y la presión.

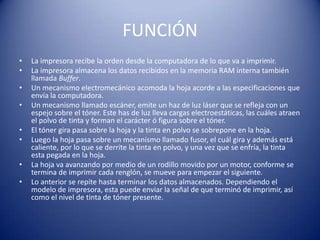

4. FUNCIÓN
• La impresora recibe la orden desde la computadora de lo que va a imprimir.
• La impresora almacena los datos recibidos en la memoria RAM interna también
llamada Buffer.
• Un mecanismo electromecánico acomoda la hoja acorde a las especificaciones que
envía la computadora.
• Un mecanismo llamado escáner, emite un haz de luz láser que se refleja con un
espejo sobre el tóner. Este has de luz lleva cargas electroestáticas, las cuáles atraen
el polvo de tinta y forman el carácter ó figura sobre el tóner.
• El tóner gira pasa sobre la hoja y la tinta en polvo se sobrepone en la hoja.
• Luego la hoja pasa sobre un mecanismo llamado fusor, el cuál gira y además está
caliente, por lo que se derrite la tinta en polvo, y una vez que se enfría, la tinta
esta pegada en la hoja.
• La hoja va avanzando por medio de un rodillo movido por un motor, conforme se
termina de imprimir cada renglón, se mueve para empezar el siguiente.
• Lo anterior se repite hasta terminar los datos almacenados. Dependiendo el
modelo de impresora, esta puede enviar la señal de que terminó de imprimir, así
como el nivel de tinta de tóner presente.

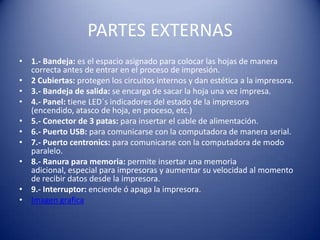

5. PARTES EXTERNAS
• 1.- Bandeja: es el espacio asignado para colocar las hojas de manera
correcta antes de entrar en el proceso de impresión.
• 2 Cubiertas: protegen los circuitos internos y dan estética a la impresora.
• 3.- Bandeja de salida: se encarga de sacar la hoja una vez impresa.
• 4.- Panel: tiene LED´s indicadores del estado de la impresora
(encendido, atasco de hoja, en proceso, etc.)
• 5.- Conector de 3 patas: para insertar el cable de alimentación.
• 6.- Puerto USB: para comunicarse con la computadora de manera serial.
• 7.- Puerto centronics: para comunicarse con la computadora de modo
paralelo.
• 8.- Ranura para memoria: permite insertar una memoria
adicional, especial para impresoras y aumentar su velocidad al momento
de recibir datos desde la impresora.
• 9.- Interruptor: enciende ó apaga la impresora.
• Imagen grafica

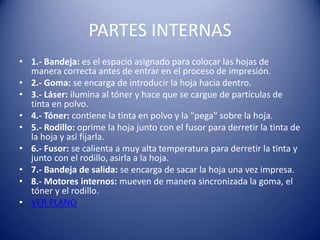

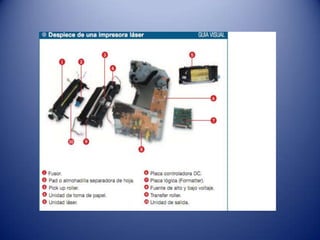

7. PARTES INTERNAS
• 1.- Bandeja: es el espacio asignado para colocar las hojas de
manera correcta antes de entrar en el proceso de impresión.
• 2.- Goma: se encarga de introducir la hoja hacia dentro.
• 3.- Láser: ilumina al tóner y hace que se cargue de partículas de
tinta en polvo.
• 4.- Tóner: contiene la tinta en polvo y la "pega" sobre la hoja.
• 5.- Rodillo: oprime la hoja junto con el fusor para derretir la tinta de
la hoja y así fijarla.
• 6.- Fusor: se calienta a muy alta temperatura para derretir la tinta y
junto con el rodillo, asirla a la hoja.
• 7.- Bandeja de salida: se encarga de sacar la hoja una vez impresa.
• 8.- Motores internos: mueven de manera sincronizada la goma, el
tóner y el rodillo.

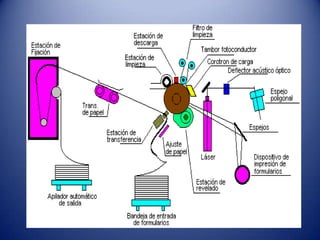

• VER PLANO

9. CARACTERISTICAS
• Velocidad de impresión: es la cantidad de hojas
impresas con texto en tinta negra por minuto que es
capaz de realizar la impresora. Su medida es ppm
paginas por minuto
• Calidad de impresión (Resolución) es la cantidad de
puntos que es capaz de condensar la impresora, en
un área de 1 pulgada cuadrada y se mide en dpi
• Tamaño: El tamaño, lo que determina es la cantidad
de hojas que puede almacenar para su
impresión, así como las características especiales
como impresión por doble lado
• Memoria: las impresoras láser de alto
volumen, tienen integrada una capacidad
considerable de memoria RAM, debido a que la
carga de datos que tienen que almacenar desde
diversos equipos (cola de impresión), es muy alta.

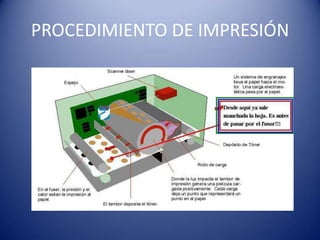

10. PROCEDIMIENTO DE IMPRESIÓN

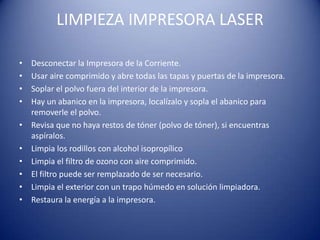

11. LIMPIEZA IMPRESORA LASER
• Desconectar la Impresora de la Corriente.
• Usar aire comprimido y abre todas las tapas y puertas de la impresora.
• Soplar el polvo fuera del interior de la impresora.
• Hay un abanico en la impresora, localízalo y sopla el abanico para
removerle el polvo.
• Revisa que no haya restos de tóner (polvo de tóner), si encuentras
aspíralos.
• Limpia los rodillos con alcohol isopropílico
• Limpia el filtro de ozono con aire comprimido.
• El filtro puede ser remplazado de ser necesario.
• Limpia el exterior con un trapo húmedo en solución limpiadora.
• Restaura la energía a la impresora.

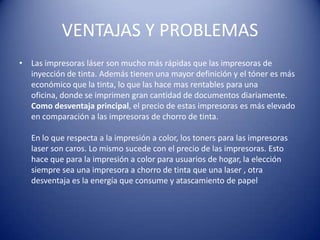

12. VENTAJAS Y PROBLEMAS
• Las impresoras láser son mucho más rápidas que las impresoras de
inyección de tinta. Además tienen una mayor definición y el tóner es más
económico que la tinta, lo que las hace mas rentables para una
oficina, donde se imprimen gran cantidad de documentos diariamente.
Como desventaja principal, el precio de estas impresoras es más elevado
en comparación a las impresoras de chorro de tinta.
En lo que respecta a la impresión a color, los toners para las impresoras
laser son caros. Lo mismo sucede con el precio de las impresoras. Esto
hace que para la impresión a color para usuarios de hogar, la elección
siempre sea una impresora a chorro de tinta que una laser , otra
desventaja es la energía que consume y atascamiento de papel

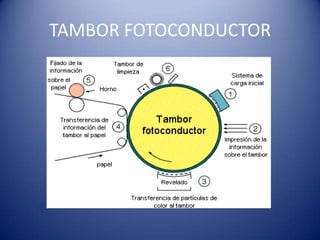

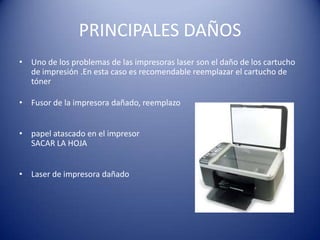

13. TAMBOR FOTOCONDUCTOR

14. TIPOS DE IMPRESORAS LÁSER
• IMPRESORA LASER MONOCROMATICA
• IMPRESORA LASER A COLOR

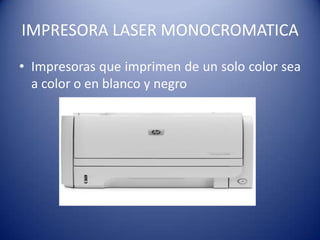

15. IMPRESORA LASER MONOCROMATICA
• Impresoras que imprimen de un solo color sea
a color o en blanco y negro

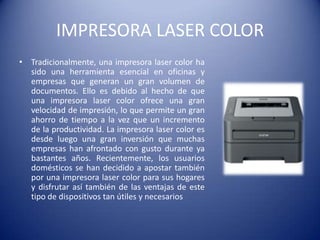

16. IMPRESORA LASER COLOR
• Tradicionalmente, una impresora laser color ha
sido una herramienta esencial en oficinas y
empresas que generan un gran volumen de
documentos. Ello es debido al hecho de que
una impresora laser color ofrece una gran
velocidad de impresión, lo que permite un gran
ahorro de tiempo a la vez que un incremento
de la productividad. La impresora laser color es
desde luego una gran inversión que muchas
empresas han afrontado con gusto durante ya
bastantes años. Recientemente, los usuarios
domésticos se han decidido a apostar también
por una impresora laser color para sus hogares
y disfrutar así también de las ventajas de este
tipo de dispositivos tan útiles y necesarios

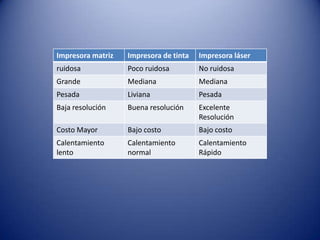

17. IMPRESORAS
Matriz de punto láser
• Ruidosa • No ruidosa
• Grande • Mediana
• Pesada • Liviana
• Suministro el mas bajo • Consume menos energía
• Baja resolución que la de matriz
• Costo mayor • Buena resolución
• Calentamiento lento • Calentamiento rápido

18. ENSAMBLE

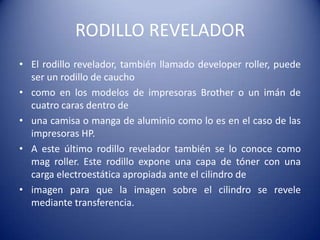

19. RODILLO REVELADOR
• El rodillo revelador, también llamado developer roller, puede
ser un rodillo de caucho
• como en los modelos de impresoras Brother o un imán de
cuatro caras dentro de
• una camisa o manga (sleeve) de aluminio como lo es en el
caso de las impresoras HP.
• A este último rodillo revelador también se lo conoce como
mag roller. Este rodillo expone una capa de tóner con una
carga electroestática apropiada ante el cilindro de
• imagen para que la imagen sobre el cilindro se revele
mediante transferencia.

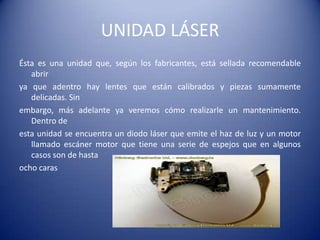

20. UNIDAD LÁSER
Ésta es una unidad que, según los fabricantes, está sellada
recomendable abrir
ya que adentro hay lentes que están calibrados y piezas
sumamente delicadas. Sin
embargo, más adelante ya veremos cómo realizarle un
mantenimiento. Dentro de
esta unidad se encuentra un diodo láser que emite el haz de luz
y un motor llamado escáner motor que tiene una serie de
espejos que en algunos casos son de hasta
ocho caras

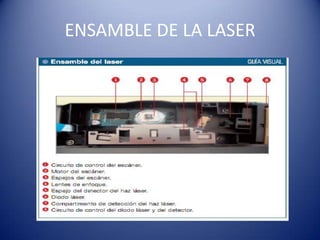

21. ENSAMBLE DE LA LASER

22. CONCLUSIONES
Una impresora laser debe ser cuidada de la mejor manera ya que
sus piezas internas son caras, su función primordial es
imprimir fotos y archivos a gran resolución y sin tanto ruido
como la de matriz de punto y tienen la ventaja de que gasta
menos energía que las otras
PRENSETADO POR: Javier Ramírez roldan
Miércoles 20/04/2011
