1. IMPRESORA INYECCION DE TINTA
OBJETIVOS:
1. Identificar la información técnica relevante de las impresoras de inyección de tinta.
2. Realizar el desensamble y ensamble de una impresora inyección de tinta , teniendo en
cuenta las normas de seguridad y herramientas adecuadas.
3. Identificar cada una de las partes que conforman las impresoras de inyección de tinta.
4. Comprender como funciona una impresora inyección de tinta y cuales son las ventajas y
desventajas de las mismas.
MATERIALES
1. Impresora inyección de tinta.
2. Cámara fotográfica
3. Soplador
4. Destornilladores de precisión, de pala y estrella
5. Bayetilla o dulce abrigo
6. Alcohol isopropilico
7. Guantes quirúrgicos
8. Brocha para limpiar el polvo
OBSERVACIONES
La electricidad estática puede dañar los componentes electrónicos del equipo o
los equipos opcionales. Antes de iniciar estos procedimientos, asegúrese de no
estar cargado de electricidad estática tocando brevemente un objeto metálico
conectado a tierra.
Una descarga de electricidad estática proveniente de los dedos u otros
conductores puede dañar las placas del sistema o los demás dispositivos sensibles
a la estática. Este tipo de daño puede reducir el ciclo de vida útil del dispositivo.
Prevención de daños causados por la electricidad estática
Para evitar daños causados por la electricidad estática, tenga en cuenta las siguientes
precauciones:
Evite el contacto manual realizando el transporte y almacenamiento de los productos en
estuches protegidos contra la electricidad estática.
Mantenga los componentes sensibles a la electrostática en sus estuches hasta que lleguen
a estaciones de trabajo libres de electricidad estática.
Coloque los componentes sobre una superficie con conexión a tierra antes de sacarlos de
los estuches.
Cuando el equipo está enchufado a una fuente de alimentación de CA, siempre se aplica
voltaje a la placa del sistema. Debe desconectar el cable de alimentación de la energía
antes de abrir el equipo con el fin de evitar que algún componente interno se dañe.
Evite tocar las pines, contactos, cables y circuitos eléctricos.
Asegúrese de siempre establecer una conexión a tierra adecuada cuando toque algún
componente o ensamblado sensible a la electricidad estática.
Asegúrese que la superficie de trabajo este limpia y libre de objetos ajenos al laboratorio.
INTRODUCCIÓN IMPRESORA DE INYECCIÓN DE TINTA

2. Las impresoras de inyección de tinta (Ink Jet) rocían hacia el medio cantidades muy pequeñas de
tinta, usualmente unos pico litros. Para
aplicaciones de color incluyendo
impresión de fotos, los métodos de
chorro de tinta son los dominantes, ya
que las impresoras de alta calidad son
poco costosas de producir.
Virtualmente todas las impresoras de
inyección son dispositivos a color;
algunas, conocidas como impresoras
fotográficas, incluyen pigmentos extra
para una mejor reproducción de la
gama de colores necesaria para la
impresión de fotografías de alta calidad
(y son adicionalmente capaces de
imprimir en papel fotográfico, en
contraposición al papel normal de
oficina).
Las impresoras de inyección de tinta consisten en inyectores que producen burbujas muy
pequeñas de tinta que se convierten en pequeñísimas gotitas de tinta. Los puntos formados son el
tamaño de los pequeños pixeles. Las impresoras de inyección pueden imprimir textos y gráficos de
alta calidad de manera casi silenciosa. Existen dos métodos para inyectar la tinta:
MÉTODO TÉRMICO. Un impulso eléctrico produce un aumento de temperatura (aprox. 480ºC
durante microsegundos) que hace hervir una pequeña cantidad de tinta dentro de una cámara
formando una burbuja de vapor que fuerza su salida por los inyectores. Al salir al exterior, este
vapor se condensa y forma una minúscula gota de tinta sobre el papel. Después, el vacío
resultante arrastra nueva tinta hacia la cámara. Este método tiene el inconveniente de limitar
en gran medida la vida de los inyectores, es por eso que estos inyectores se encuentran en los
cartuchos de tinta.
MÉTODO PIEZOELÉCTRICO.Cada inyector está formado por un elemento piezoeléctrico que, al
recibir un impulso eléctrico, cambia de forma aumentando bruscamente la presión en el
interior del cabezal provocando la inyección de una partícula de tinta. Su ciclo de inyección es
más rápido que el térmico.
Las impresoras de inyección tienen un coste inicial mucho menor que las impresoras láser, pero
tienen un coste por copia mucho mayor, ya que la tinta necesita ser repuesta frecuentemente. Las
impresoras de inyección son también más lentas que las impresoras láser, además de tener la
desventaja de dejar secar las páginas antes de poder ser manipuladas agresivamente; la
manipulación prematura puede causar que la tinta (que está adherida a la página en forma
líquida) se mueva.
Nota

3. Cuando esté seleccionando una impresora de inyección de tinta para la compra, siempre
asegurese de saber el tipo de cartucho de tinta que requiere. Esto es muy importante
sobre todo para las unidades de color. Las impresoras de inyección de tinta CMYK
requieren tinta para cada color; sin embargo, el punto aquí es si cada color es almacenado
en un cartucho separado o no.
Algunas impresoras utilizan un cartucho de cámaras múltiples; a menos de que se tenga
algún tipo de proceso de relleno, tan pronto como un color se acaba, se debe reemplazar
el cartucho completo. Otras impresoras utilizan cartuchos con múltiples cámaras para
cyan, magenta y amarillo, pero también tienen un cartucho separado para el negro. En
ambientes donde se imprime grandes cantidades de texto, este tipo de arreglo puede ser
beneficioso. Sin embargo, la mejor solución es encontrar una impresora con cartuchos
separados para cada color; así, puede reemplazar fácilmente un color particular cuando
este se termine.
Algunos fabricantes de impresoras de inyección de tinta también requieren utilizar papel
tratado de alguna forma particular para imprimir imágenes y documentos de alta calidad.
Algunos tipos de papel utilizan una capa con una fórmula de alto brillo para absorber
rápidamente las tintas de color, lo que evita que se hagan grumos (acumulaciones de tinta
basada en agua en ciertas áreas donde se mezclan los colores, causando manchas de tinta seca)
o bandas (donde la salida de la impresora tiene un patrón de líneas extrañas). Consulte la
documentación de su impresora para ver la lista de papeles recomendados.
1. IDENTIFICACIÓN DE LA IMPRESORA
Realice la ficha técnica de la impresora de trabajo, para ello identifique al fabricante y modelo
en la carcasa de la impresora, posteriormente consulte en la internet el manual técnico para
completar la ficha.
FICHA TECNICA DE LA IMPRESORA
TIPO De inyección de tinta
MARCA EPSON
MODELO Ca11a
SERIE Stylus tx105
TECNOLOGIA DE IMPRESION 56 PINES POR CARTUCHO
RESOLUCION DE IMPRESIÓN
5760 x 1440 dpi
MEMORIA BUFFER RECEPTOR
1 MB
MANEJO DE PAPEL Letter (216 x 279 mm)
VELOCIDAD DE IMPRESIÓN 26ppm
CONECTORES Conector de energia
NIVEL DE RUIDO ------

4. PARA TENER EN CUENTA
TIPO: “Margarita, de matriz de puntoetc.”
MARCA: “Empresa fabricante de la impresora”
MODELO: “Definido por el fabricante”
SERIE: “Definido por el fabricante”
TECNOLOGÍA DE IMPRESIÓN: “Para el caso definir el No. De pines o agujas en los cabezales”
RESOLUCIÓN DE IMPRESIÓN: Puntos por pulgada (ppp o dpi).
MEMORIA BUFFER RECEPTOR: “Memoria interna de la impresora ”
MANEJO DE PAPEL: “Tipo de papel que maneja”
VELOCIDAD DE IMPRESIÓN: “se mide en páginas por minuto ppm o imágenes por minuto ipm”
CONECTORES: “USB, Paralelo, serial etc.”

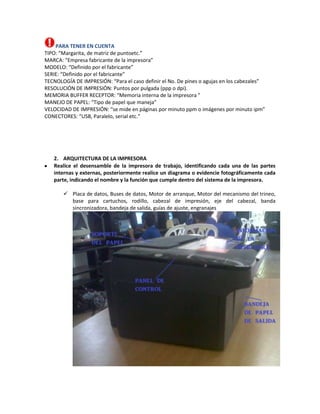

2. ARQUITECTURA DE LA IMPRESORA
Realice el desensamble de la impresora de trabajo, identificando cada una de las partes
internas y externas, posteriormente realice un diagrama o evidencie fotográficamente cada
parte, indicando el nombre y la función que cumple dentro del sistema de la impresora.
 Placa de datos, Buses de datos, Motor de arranque, Motor del mecanismo del trineo,
base para cartuchos, rodillo, cabezal de impresión, eje del cabezal, banda
sincronizadora, bandeja de salida, guías de ajuste, engranajes

7. PARA TENER EN CUENTA
Para el procedimiento tenga presente las medidas de seguridad y las herramientas adecuadas
ilustradas en prácticas anteriores.
Sea ordenado y cuidadoso al momento de realizar el procedimiento evitando asi daños en las
piezas o lesiones personales.

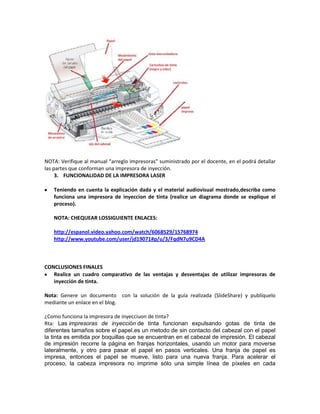

La figura Muestra las partes básicas de la Impresora de inyección de tinta las cuales deberán
identificar dentro del procedimiento.

8. NOTA: Verifique al manual “arreglo impresoras” suministrado por el docente, en el podrá detallar
las partes que conforman una impresora de inyección.
3. FUNCIONALIDAD DE LA IMPRESORA LASER
Teniendo en cuenta la explicación dada y el material audiovisual mostrado,describa como
funciona una impresora de inyeccion de tinta (realice un diagrama donde se explique el
proceso).
NOTA: CHEQUEAR LOSSIGUIENTE ENLACES:
http://espanol.video.yahoo.com/watch/6068529/15768974
http://www.youtube.com/user/jd19071#p/u/3/FqdN7u9CD4A
CONCLUSIONES FINALES
Realice un cuadro comparativo de las ventajas y desventajas de utilizar impresoras de
inyección de tinta.
Nota: Genere un documento con la solución de la guía realizada (SlideShare) y publíquelo
mediante un enlace en el blog.
¿Como funciona la impresora de inyecciuon de tinta?
Rta: Las impresoras de inyección de tinta funcionan expulsando gotas de tinta de
diferentes tamaños sobre el papel.es un metodo de sin contacto del cabezal con el papel
la tinta es emitida por boquillas que se encuentran en el cabezal de impresión. El cabezal
de impresión recorre la página en franjas horizontales, usando un motor para moverse
lateralmente, y otro para pasar el papel en pasos verticales. Una franja de papel es
impresa, entonces el papel se mueve, listo para una nueva franja. Para acelerar el
proceso, la cabeza impresora no imprime sólo una simple línea de píxeles en cada

9. pasada, sino también una línea vertical de píxeles a la vez. La tinta se obtiene de unos
cartuchos reemplazables.
¿Conclusiones finales ?
Ventajas:
-La principal ventaja es que tienen un coste por copia inicial muy inferior al de otras
impresoras.
-La nuevas impresoras cuentan con una velocidad de impresión igual o superior a las
impresoras láser de mediano tamaño.
-la instalación de un sistema de alimentación continuo de tinta baja los costes de
impresión a menos de 1 centavo de dólar por página en color.
-es su reducido tamaño frente a las impresoras láser en color, debido a que estas
últimas tienen que almacenar cuatro tóneres (cian, amarillo, magenta y negro) de
grandes dimensiones en su interior.
Desventajas:
Que tienen es la relativa rapidez con que quedan inservibles los cabezales de impresión si
no se usan durante algunos meses. Esto ha hecho que muchos usuarios con necesidades
intermitentes de impresión se hayan visto obligados a adquirir una impresora láser en
color, a pesar de que su precio no justifica su adquisición para la impresión de un número
reducido de copias. Algunas Marcas (Canon, HP, Lexmark, otras) poseen los cabezales
de impresión en los cartuchos lo cual permite resolver el problema con solo cambiar el
cartucho.
