El documento habla sobre los diferentes tipos de buses utilizados para la transmisión de datos en sistemas de computación. Explica que un bus es una línea de interconexión que transporta información, y que la cantidad de líneas que lo componen determina cuántos bits puede transmitir simultáneamente. Luego describe algunos de los buses más comunes como el bus del procesador, buses de E/S, buses paralelos y seriales, y cómo se han ido desarrollando buses más rápidos para adaptarse al aumento de la velocidad de los procesadores a

1. Integrantes:
♥ Karen Sánchez
♥Janneth Bustamante

2.  CONJUNTO DE LINEAS UTILIZADAS
PARA LA TRANSMICION DE DATOS.
 LOS BUSES SE CARACTERIZAN POR
EL NUMERO DE BITS QUE PUEDEN
TRANSMITIR EN UN DETERMINADO
MOMENTO
• IMÁGENES

4. CONECTOR DE
BUSES
• CUALQUIERA DE LOS
DIVERSOS TIPOS DE
CONECTORES UTILIZADOS
• LOS MAS COMUNES SON:
BD-9, BD-15, BD-19, BD-25,
BD-37, BD-50.

5. CONECTOR
DNI
• CONECTOR DE
CLAVIJAS
MULTIPLES
RED EN
BUS
• UNA TOPOLOGIA DE
LA RED DE AREA
LOCAL EN LA QUE
TODAS LOS NODOS
ESTAN CONECTADOS
A LA LINEA PRINCIPAL
USB
• BUS SERIE DE
ULTIMA
GENERACION

6. TIPOS DE
BUS
•Bus Paralelo•Bus
Serial
LARGAS
DISTANCIAS
CORTAS
DISTANCIAS

7. Ha sido utilizado de manera intensiva desde: el
bus del procesador, los buses de discos duros,
tarjetas de expansión y de video, hasta las
impresoras.
LINEAS DE DIRECCION: (posición)
LINEAS DE CONTROL: (señales de
arbitraje)
LINEAS DE DATOS: (transmiten los bits)

8. • Los datos son
enviados de bit a bit,
se construye por
medio de registros o
rutinas de software.
• Es usado desde hace
menos de 10 años en
buses para discos
duros, unidades de
estado sólido.

9. BUS DE
DIRECCIONES:
BUS DE DATOS: BUS DE
CONTROL:
•Unidireccional
•La CPU sola
puede colocar
niveles lógicos en
las líneas de
dirección.
•Es necesario
contar con 20
líneas de
dirección.
•Bidireccional.
•En algunos
microprocesadores
, es utilizado otra
información
además de los
datos.
•Se usa para
sincronizar las
actividades y las
transacciones con
los periféricos del
sistema.
•Las señales más
importantes de este
bus son las señales
de cronómetro.

11. • ¿QUÉ SON LOS BUSES?
Línea de interconexión, portadora de
información.
El número de líneas que forman un canal
es fundamental
Si un bus está compuesto por 16 líneas, podrá
enviar 16 bits de información al mismo tiempo.

12. Podemos clasificar a los buses, según el criterio de situación
física en:
•Mueve datos entre los
componentes internos del
procesador.
•Por este bus circulan los datos,
señales de control o las
direcciones de memoria.
•Puede compararse a los vasos
sanguíneos del cuerpo humano.
•Se utiliza para comunicar el
microprocesador con otras
partes, como periféricos y
memoria.

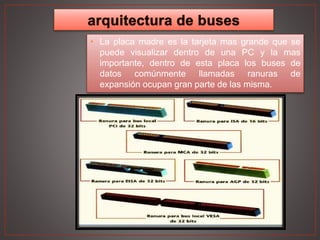

14. • La placa madre es la tarjeta mas grande que se
puede visualizar dentro de una PC y la mas
importante, dentro de esta placa los buses de
datos comúnmente llamadas ranuras de
expansión ocupan gran parte de las misma.

15. • Buses ISA: (INDUSTRY STANDARD
ARQUITECTURE)
• Arquitectura Industrial Extendida, las primeras
computadoras estaban equipadas con ranuras de 8
bits, que para la velocidad de aquellos era
suficiente.

16. Buses MCA: (MicroCanal)
A medida que los procesadores aumentaron su
velocidad, los buses ISA debieron mantener su
velocidad para permanecer dentro del estándar

17. Buses EISA: (EXTENDED INDUSTRY STANDARD
ARQUITECTURE)
Arquitectura Estándar Industrial Extendida,
tiene características de la ISA en cuanto a su
compatibilidad pero con la velocidad de MCA
es decir, 32 bits.

18. Buses VESA: (VIDEO ELECTRONICA STANDARD
ASOCIATION)
Son una extensión de ISA, también incluye toda
la tecnología de EISA, funcionan al ritmo del
microprocesador y permiten la transferencia de
datos sin necesidad de que estos intervengan.

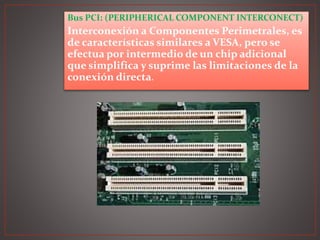

19. Bus PCI: (PERIPHERICAL COMPONENT INTERCONECT)
Interconexión a Componentes Perimetrales, es
de características similares a VESA, pero se
efectua por intermedio de un chip adicional
que simplifica y suprime las limitaciones de la
conexión directa.

20. Bus AGP: (ADVANCED GRAPHICS PORT)
Puerto Avanzado de Gráficos, se trata de un
Nuevo Sistema para conectar periféricos en la
placa base del PC; es decir es un nuevo bus por
el que van datos del microprocesador al
periférico.

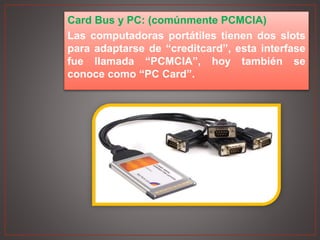

21. Card Bus y PC: (comúnmente PCMCIA)
Las computadoras portátiles tienen dos slots
para adaptarse de “creditcard”, esta interfase
fue llamada “PCMCIA”, hoy también se
conoce como “PC Card”.
