Los gráficos radiales, circulares y de áreas permiten comparar valores relativos con respecto a un punto central o mostrar la contribución de partes a un todo. Los gráficos de dispersión, líneas y de barras comparan valores numéricos a lo largo de ejes. Los gráficos de superficie y contorno muestran relaciones entre conjuntos de datos.

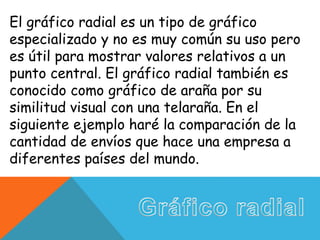

2. El gráfico radial es un tipo de gráfico
especializado y no es muy común su uso pero
es útil para mostrar valores relativos a un
punto central. El gráfico radial también es
conocido como gráfico de araña por su
similitud visual con una telaraña. En el
siguiente ejemplo haré la comparación de la
cantidad de envíos que hace una empresa a
diferentes países del mundo.

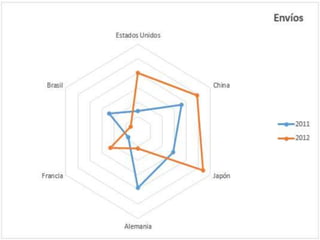

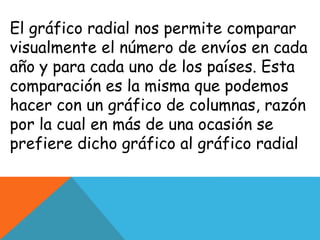

4. El gráfico radial nos permite comparar
visualmente el número de envíos en cada
año y para cada uno de los países. Esta
comparación es la misma que podemos
hacer con un gráfico de columnas, razón
por la cual en más de una ocasión se
prefiere dicho gráfico al gráfico radial

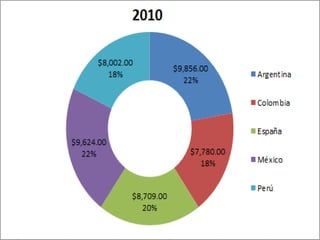

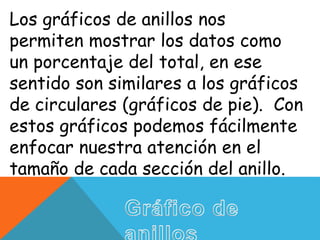

5. Los gráficos de anillos nos
permiten mostrar los datos como
un porcentaje del total, en ese
sentido son similares a los gráficos
de circulares (gráficos de pie). Con
estos gráficos podemos fácilmente
enfocar nuestra atención en el
tamaño de cada sección del anillo.

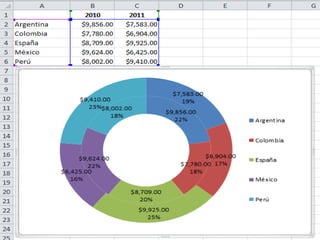

7. Aunque los gráficos de anillos son similares a
los gráficos circulares se diferencian porque
pueden contener más de una serie de datos.
Cada serie de datos que se trace agregará
un nuevo anillo al gráfico. El gráfico
mostrado en la imagen anterior representa
una sola serie de datos, en el siguiente
ejemplo muestro el efecto sobre el gráfico
al especificar dos series de datos

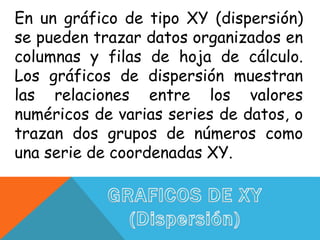

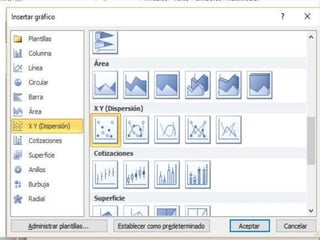

9. En un gráfico de tipo XY (dispersión)
se pueden trazar datos organizados en
columnas y filas de hoja de cálculo.
Los gráficos de dispersión muestran
las relaciones entre los valores
numéricos de varias series de datos, o
trazan dos grupos de números como
una serie de coordenadas XY.

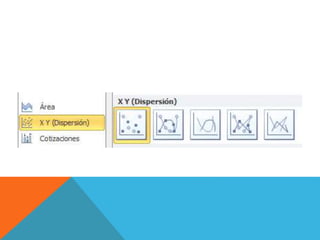

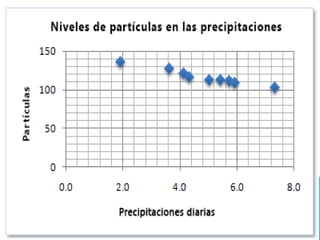

11. • Un gráfico de dispersión tiene dos ejes de
valores, que muestran un conjunto de datos
numéricos a lo largo del eje horizontal (eje X) y
otro a lo largo del eje vertical (eje Y). Combina
estos valores en puntos de datos únicos y los
muestra en intervalos irregulares, o
agrupaciones. Los gráficos de dispersión se
utilizan por lo general para mostrar y comparar
valores numéricos, como datos científicos,
estadísticos y de ingeniería.

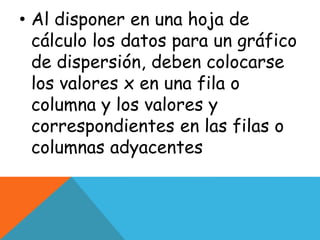

13. • Al disponer en una hoja de
cálculo los datos para un gráfico
de dispersión, deben colocarse
los valores x en una fila o
columna y los valores y
correspondientes en las filas o
columnas adyacentes

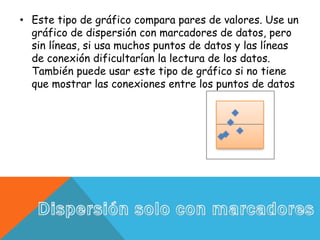

15. • Este tipo de gráfico compara pares de valores. Use un
gráfico de dispersión con marcadores de datos, pero
sin líneas, si usa muchos puntos de datos y las líneas
de conexión dificultarían la lectura de los datos.
También puede usar este tipo de gráfico si no tiene
que mostrar las conexiones entre los puntos de datos

16. • Este tipo de gráfico muestra una curva suavizada que
conecta los puntos de datos. Las líneas suavizadas se
pueden mostrar con o sin marcadores. Use una línea
suavizada sin marcadores si hay muchos puntos de
datos.

17. • Estos gráficos muestran líneas de conexión rectas
entre los puntos de datos. Las líneas rectas se pueden
mostrar con o sin marcadores.

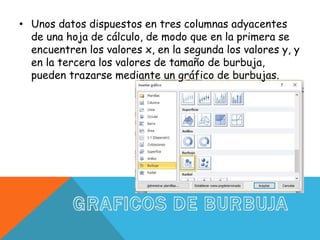

18. • Unos datos dispuestos en tres columnas adyacentes
de una hoja de cálculo, de modo que en la primera se
encuentren los valores x, en la segunda los valores y, y
en la tercera los valores de tamaño de burbuja,
pueden trazarse mediante un gráfico de burbujas.

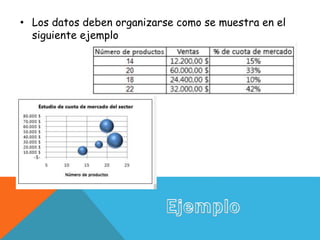

19. • Los datos deben organizarse como se muestra en el
siguiente ejemplo

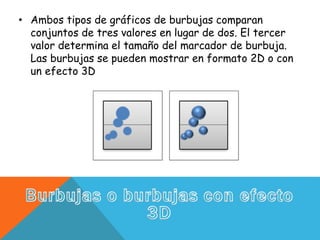

20. • Ambos tipos de gráficos de burbujas comparan
conjuntos de tres valores en lugar de dos. El tercer
valor determina el tamaño del marcador de burbuja.
Las burbujas se pueden mostrar en formato 2D o con
un efecto 3D

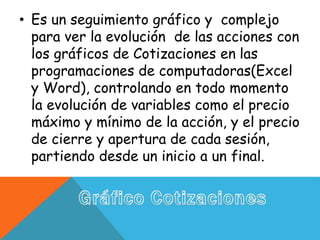

21. • Es un seguimiento gráfico y complejo
para ver la evolución de las acciones con
los gráficos de Cotizaciones en las
programaciones de computadoras(Excel
y Word), controlando en todo momento
la evolución de variables como el precio
máximo y mínimo de la acción, y el precio
de cierre y apertura de cada sesión,
partiendo desde un inicio a un final.

22. • La forma en que se organizan los datos
de cotizaciones en la hoja de cálculo es
muy importante. Para la creación de un
gráfico sencillo de cotizaciones, deberá
de organizar los datos en columnas, con
fecha, máximos, mínimos y un cierre
como encabezados de columnas en ese
tipo de orden.

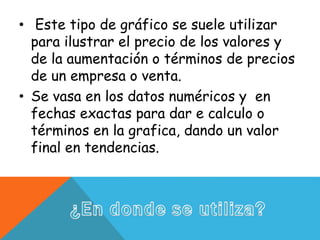

23. • Este tipo de gráfico se suele utilizar
para ilustrar el precio de los valores y
de la aumentación o términos de precios
de un empresa o venta.
• Se vasa en los datos numéricos y en
fechas exactas para dar e calculo o
términos en la grafica, dando un valor
final en tendencias.

24. 0
10
20
30
40
50
60
70
9/1/2011
12/1/2011
3/1/2012
6/1/2012
9/1/2012
12/1/2012
3/1/2013
6/1/2013
9/1/2013
12/1/2013
3/1/2014
6/1/2014
9/1/2014
12/1/2014
3/1/2015
*Abrir
*Alto
*Bajo
*Cerrar

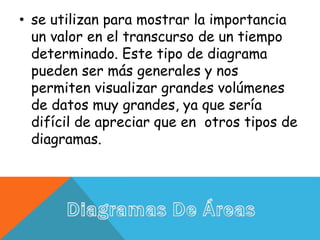

25. • se utilizan para mostrar la importancia
un valor en el transcurso de un tiempo
determinado. Este tipo de diagrama
pueden ser más generales y nos
permiten visualizar grandes volúmenes
de datos muy grandes, ya que sería
difícil de apreciar que en otros tipos de
diagramas.

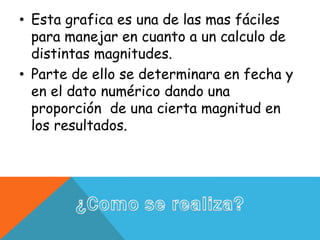

26. • Esta grafica es una de las mas fáciles
para manejar en cuanto a un calculo de
distintas magnitudes.
• Parte de ello se determinara en fecha y
en el dato numérico dando una
proporción de una cierta magnitud en
los resultados.

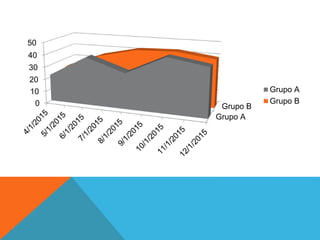

27. • Muestra la suma de los valores
trazados, en la gráfica de área, también
muestra la relación de las partes con un
todo, es decir, muestra los resultados
de distintas cosas con colores y valores.

28. Grupo A
Grupo B0
10
20
30
40
50
Grupo A
Grupo B

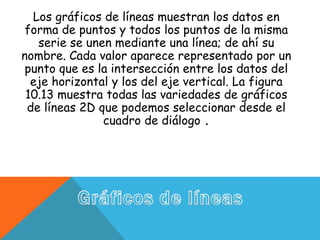

29. Los gráficos de líneas muestran los datos en
forma de puntos y todos los puntos de la misma
serie se unen mediante una línea; de ahí su
nombre. Cada valor aparece representado por un
punto que es la intersección entre los datos del
eje horizontal y los del eje vertical. La figura
10.13 muestra todas las variedades de gráficos
de líneas 2D que podemos seleccionar desde el
cuadro de diálogo .

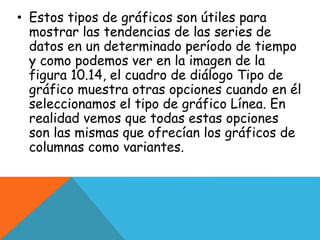

31. • Estos tipos de gráficos son útiles para
mostrar las tendencias de las series de
datos en un determinado período de tiempo
y como podemos ver en la imagen de la
figura 10.14, el cuadro de diálogo Tipo de
gráfico muestra otras opciones cuando en él
seleccionamos el tipo de gráfico Línea. En
realidad vemos que todas estas opciones
son las mismas que ofrecían los gráficos de
columnas como variantes.

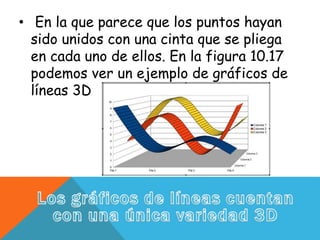

32. • En la que parece que los puntos hayan
sido unidos con una cinta que se pliega
en cada uno de ellos. En la figura 10.17
podemos ver un ejemplo de gráficos de
líneas 3D

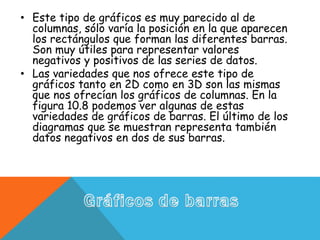

33. • Este tipo de gráficos es muy parecido al de
columnas, sólo varía la posición en la que aparecen
los rectángulos que forman las diferentes barras.
Son muy útiles para representar valores
negativos y positivos de las series de datos.
• Las variedades que nos ofrece este tipo de
gráficos tanto en 2D como en 3D son las mismas
que nos ofrecían los gráficos de columnas. En la
figura 10.8 podemos ver algunas de estas
variedades de gráficos de barras. El último de los
diagramas que se muestran representa también
datos negativos en dos de sus barras.

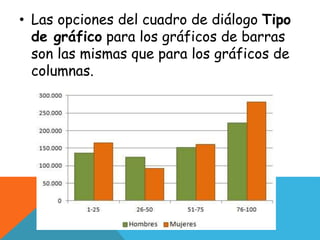

35. • Las opciones del cuadro de diálogo Tipo
de gráfico para los gráficos de barras
son las mismas que para los gráficos de
columnas.

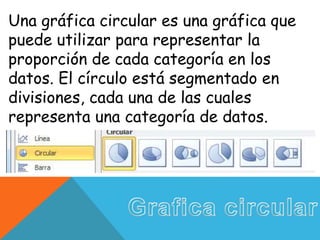

36. Una gráfica circular es una gráfica que
puede utilizar para representar la
proporción de cada categoría en los
datos. El círculo está segmentado en
divisiones, cada una de las cuales
representa una categoría de datos.

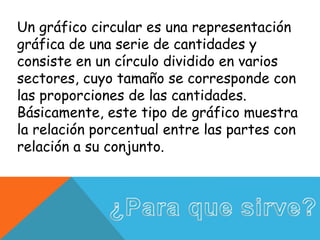

37. Un gráfico circular es una representación
gráfica de una serie de cantidades y
consiste en un círculo dividido en varios
sectores, cuyo tamaño se corresponde con
las proporciones de las cantidades.
Básicamente, este tipo de gráfico muestra
la relación porcentual entre las partes con
relación a su conjunto.

38. • Abre una hoja de cálculo en Microsoft Excel. Ingresa los datos
que usarás para crear el gráfico circular.
• Crea una serie de datos simple. El gráfico circular sólo se puede
usar con una serie de datos simple sobre un tema.
• Selecciona los datos que quieres usar en el gráfico circular. Usa
el cursor del ratón y arrástralo sobre ambas columnas y todas las
filas que estas incluyan. Asegúrate de que no se seleccione una
serie de datos distinta a esta.
• Haz clic en el menú "Insertar" en la barra de herramientas
superior horizontal. Selecciona "Gráficos" de la lista de opciones.
• Selecciona el tipo de gráfico circular que quieres hacer. Tus
opciones incluyen: gráfico circular normal, gráfico circular 3D, o
gráfico circular seccionado, gráfico circular con subgráfico
circular o con subgráfico de barras, cada una con una sección del
gráfico circular en mayor detalle.

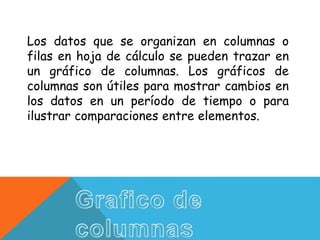

40. Los datos que se organizan en columnas o
filas en hoja de cálculo se pueden trazar en
un gráfico de columnas. Los gráficos de
columnas son útiles para mostrar cambios en
los datos en un período de tiempo o para
ilustrar comparaciones entre elementos.

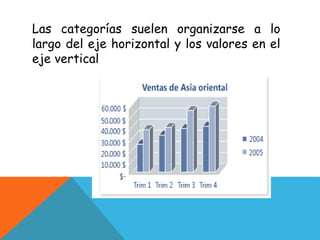

41. Las categorías suelen organizarse a lo
largo del eje horizontal y los valores en el
eje vertical

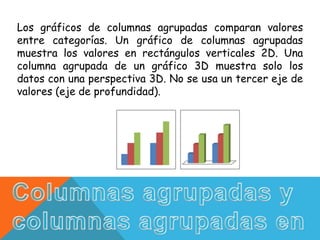

42. Los gráficos de columnas agrupadas comparan valores
entre categorías. Un gráfico de columnas agrupadas
muestra los valores en rectángulos verticales 2D. Una
columna agrupada de un gráfico 3D muestra solo los
datos con una perspectiva 3D. No se usa un tercer eje de
valores (eje de profundidad).

43. Los gráficos de columnas agrupadas pueden usarse cuando las categorías
representan:
• Intervalos de valores (por ejemplo, recuentos de elementos).
• Disposiciones con escalas específicas (por ejemplo, una escala de Likert
con entradas como Muy de acuerdo, De acuerdo, Neutral, En
desacuerdo, Muy en desacuerdo).
• Nombres sin un orden específico (por ejemplo, nombres de objetos,
lugares o personas).
• Nota Para presentar datos en un formato 3D con tres ejes
(horizontal, vertical y de profundidad) se utiliza el subtipo gráfico de
columnas 3D.

44. Los gráficos de columnas apiladas muestran la relación
entre cada elemento y el conjunto, comparando la
contribución de cada valor a un total de todas las
categorías. Un gráfico de columnas apiladas muestra los
valores en rectángulos apilados verticales 2D. Un gráfico de
columnas apiladas 3D muestra solo los datos con una
perspectiva 3D. No se usa un tercer eje de valores (eje de
profundidad).

45. Los gráficos de columnas 100% apiladas y columnas 100%
apiladas en 3D comparan el porcentaje con el que cada
valor contribuye al total entre categorías. Un gráfico de
columnas 100 % apiladas muestra los valores en
rectángulos apilados 100 % verticales 2D. Un gráfico de
columnas 100% apiladas 3D muestra solo los datos con una
perspectiva 3D. No se usa un tercer eje de valores (eje de
profundidad).

46. Un gráfico de columnas 100% apiladas puede
usarse si hay dos o más series de datos y se
quieren enfatizar las contribuciones al total,
especialmente si este total es el mismo para
cada categoría

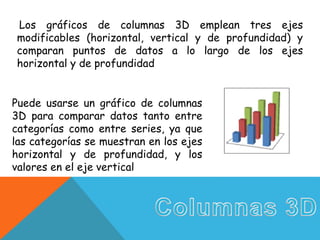

47. Los gráficos de columnas 3D emplean tres ejes
modificables (horizontal, vertical y de profundidad) y
comparan puntos de datos a lo largo de los ejes
horizontal y de profundidad
Puede usarse un gráfico de columnas
3D para comparar datos tanto entre
categorías como entre series, ya que
las categorías se muestran en los ejes
horizontal y de profundidad, y los
valores en el eje vertical

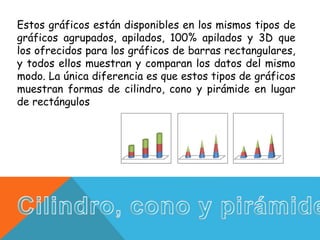

48. Estos gráficos están disponibles en los mismos tipos de
gráficos agrupados, apilados, 100% apilados y 3D que
los ofrecidos para los gráficos de barras rectangulares,
y todos ellos muestran y comparan los datos del mismo
modo. La única diferencia es que estos tipos de gráficos
muestran formas de cilindro, cono y pirámide en lugar
de rectángulos

49. Los datos que se organizan en columnas o filas en
hoja de cálculo pueden trazarse mediante un
gráfico de superficie. Un gráfico de superficie
es útil cuando se buscan combinaciones óptimas
entre dos conjuntos de datos. Como en un mapa
topográfico, los colores y las tramas indican
áreas que están en el mismo rango de valores.

50. Pueden usarse cuando tanto las categorías como las
series de datos son valores numéricos

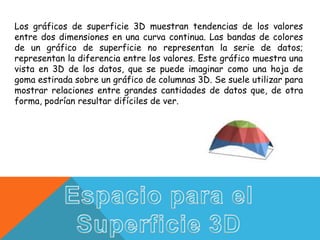

51. Los gráficos de superficie 3D muestran tendencias de los valores
entre dos dimensiones en una curva continua. Las bandas de colores
de un gráfico de superficie no representan la serie de datos;
representan la diferencia entre los valores. Este gráfico muestra una
vista en 3D de los datos, que se puede imaginar como una hoja de
goma estirada sobre un gráfico de columnas 3D. Se suele utilizar para
mostrar relaciones entre grandes cantidades de datos que, de otra
forma, podrían resultar difíciles de ver.

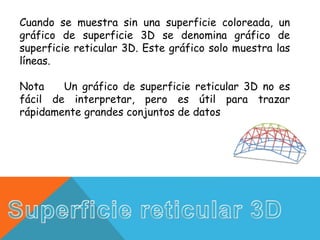

52. Cuando se muestra sin una superficie coloreada, un
gráfico de superficie 3D se denomina gráfico de
superficie reticular 3D. Este gráfico solo muestra las
líneas.
Nota Un gráfico de superficie reticular 3D no es
fácil de interpretar, pero es útil para trazar
rápidamente grandes conjuntos de datos

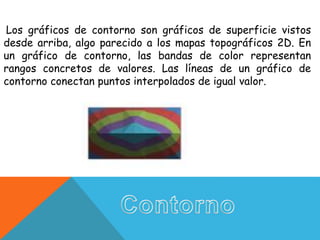

53. Los gráficos de contorno son gráficos de superficie vistos
desde arriba, algo parecido a los mapas topográficos 2D. En
un gráfico de contorno, las bandas de color representan
rangos concretos de valores. Las líneas de un gráfico de
contorno conectan puntos interpolados de igual valor.

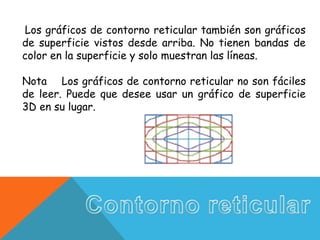

54. Los gráficos de contorno reticular también son gráficos
de superficie vistos desde arriba. No tienen bandas de
color en la superficie y solo muestran las líneas.
Nota Los gráficos de contorno reticular no son fáciles
de leer. Puede que desee usar un gráfico de superficie
3D en su lugar.

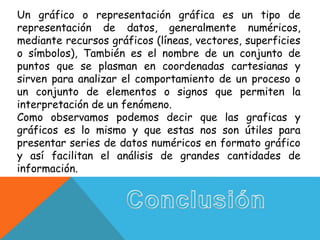

55. Un gráfico o representación gráfica es un tipo de
representación de datos, generalmente numéricos,
mediante recursos gráficos (líneas, vectores, superficies
o símbolos), También es el nombre de un conjunto de
puntos que se plasman en coordenadas cartesianas y
sirven para analizar el comportamiento de un proceso o
un conjunto de elementos o signos que permiten la
interpretación de un fenómeno.
Como observamos podemos decir que las graficas y
gráficos es lo mismo y que estas nos son útiles para
presentar series de datos numéricos en formato gráfico
y así facilitan el análisis de grandes cantidades de
información.
