1. UNIVERSIDAD TECNICA DE MACHALA
FACULTAD DE CIENCIAS QUIMICAS Y DE LA SALUD
ESCUELA DE ENFERMERIA
DIAGRAMAS DE BLOQUES DE UN COMPUTADOR
ARQUITECTURA DE BUSES
INTEGRANTES:
JOFRE DIAZ
ALEXANDRA GUACHO
NURIA VILLA

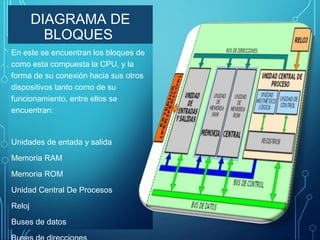

2. DIAGRAMA DE
BLOQUES
En este se encuentran los bloques de
como esta compuesta la CPU, y la
forma de su conexión hacia sus otros
dispositivos tanto como de su
funcionamiento, entre ellos se
encuentran:
Unidades de entada y salida
Memoria RAM
Memoria ROM
Unidad Central De Procesos
Reloj
Buses de datos

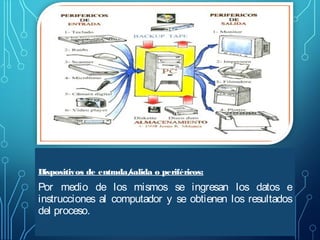

3. Dispositivos de entrada/
salida o periféricos:
Por medio de los mismos se ingresan los datos e
instrucciones al computador y se obtienen los resultados
del proceso.

4. UNIDAD CENTRAL DE PROCESOS O CENTRAL PROCESSING UNIT:
(CPU)
Es la encargada de realizar el proceso con los datos e instrucciones.
En definitiva, un microprocesador es un circuito integrado capaz de
ejecutar programas y controlar las unidades necesarias, para dicha
ejecución.
Dispone de dos bloques principales:
a) Unidad Aritmética y Lógica o Arithmetic Logic Unit: (ALU)
Es donde se realizan las operaciones de los datos.
b) Unidad de Control:
Tiene como misión supervisar todo el proceso, para lo cual recibe
una señal eléctrica de sincronismo, de un circuito llamado reloj o
clock.

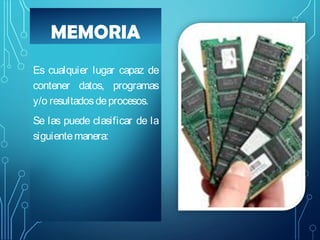

5. MEMORIA
Es cualquier lugar capaz de
contener datos, programas
y/o resultados de procesos.
Se las puede clasificar de la
siguiente manera:

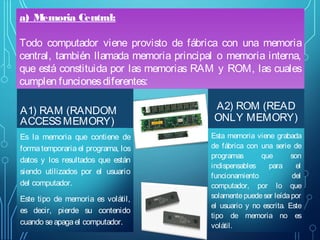

6. a) Memoria Central:
Todo computador viene provisto de fábrica con una memoria
central, también llamada memoria principal o memoria interna,
que está constituida por las memorias RAM y ROM, las cuales
cumplen funciones diferentes:
A1) RAM (RANDOM
ACCESS MEMORY)
Es la memoria que contiene de
forma temporaria el programa, los
datos y los resultados que están
siendo utilizados por el usuario
del computador.
Este tipo de memoria es volátil,
es decir, pierde su contenido
cuando se apaga el computador.
A2) ROM (READ
ONLY MEMORY)
Esta memoria viene grabada
de fábrica con una serie de
programas
que
son
indispensables
para
el
funcionamiento
del
computador, por lo que
solamente puede ser leída por
el usuario y no escrita. Este
tipo de memoria no es
volátil.

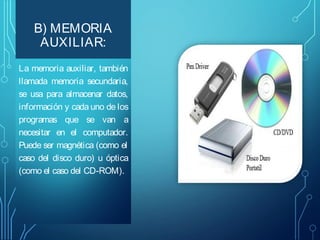

7. B) MEMORIA
AUXILIAR:
La memoria auxiliar, también
llamada memoria secundaria,
se usa para almacenar datos,
información y cada uno de los
programas que se van a
necesitar en el computador.
Puede ser magnética (como el
caso del disco duro) u óptica
(como el caso del CD-ROM).

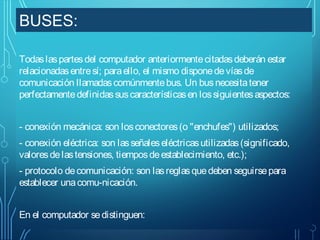

8. BUSES:
Todas las partes del computador anteriormente citadas deberán estar
relacionadas entre sí; para ello, el mismo dispone de vías de
comunicación llamadas comúnmente bus. Un bus necesita tener
perfectamente definidas sus características en los siguientes aspectos:
- conexión mecánica: son los conectores (o "enchufes") utilizados;
- conexión eléctrica: son las señales eléctricas utilizadas (significado,
valores de las tensiones, tiempos de establecimiento, etc.);
- protocolo de comunicación: son las reglas que deben seguirse para
establecer una comu-nicación.
En el computador se distinguen:

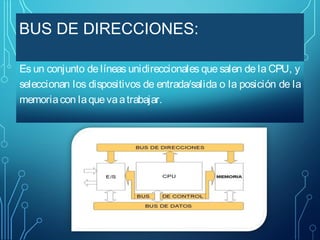

9. BUS DE DIRECCIONES:
Es un conjunto de líneas unidireccionales que salen de la CPU, y
seleccionan los dispositivos de entrada/salida o la posición de la
memoria con la que va a trabajar.

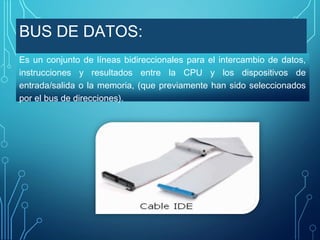

10. BUS DE DATOS:
Es un conjunto de líneas bidireccionales para el intercambio de datos,
instrucciones y resultados entre la CPU y los dispositivos de
entrada/salida o la memoria, (que previamente han sido seleccionados
por el bus de direcciones).

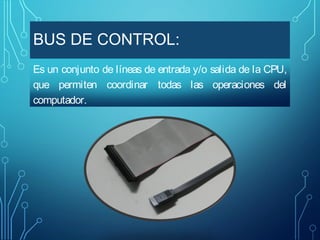

11. BUS DE CONTROL:
Es un conjunto de líneas de entrada y/o salida de la CPU,
que permiten coordinar todas las operaciones del
computador.

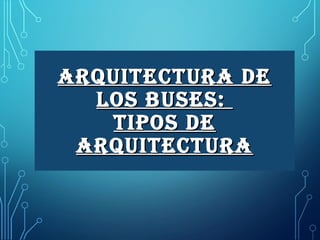

12. ARQUITECTURA DE
LOS BUSES:
TIPOS DE
ARQUITECTURA

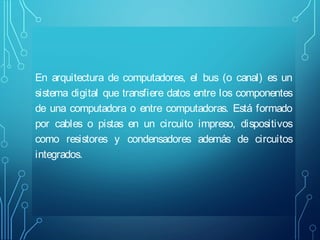

13. En arquitectura de computadores, el bus (o canal) es un
sistema digital que transfiere datos entre los componentes
de una computadora o entre computadoras. Está formado
por cables o pistas en un circuito impreso, dispositivos
como resistores y condensadores además de circuitos
integrados.

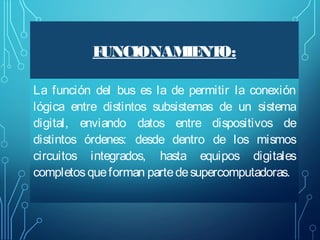

14. F
UNCIONAM NT
IE O:
La función del bus es la de permitir la conexión
lógica entre distintos subsistemas de un sistema
digital, enviando datos entre dispositivos de
distintos órdenes: desde dentro de los mismos
circuitos integrados, hasta equipos digitales
completos que forman parte de supercomputadoras.

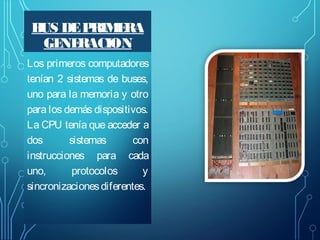

15. B DE P
US
RIM RA
E
GE RACION
NE
Los primeros computadores
tenían 2 sistemas de buses,
uno para la memoria y otro
para los demás dispositivos.
La CPU tenía que acceder a
dos
sistemas
con
instrucciones para cada
uno,
protocolos
y
sincronizaciones diferentes.

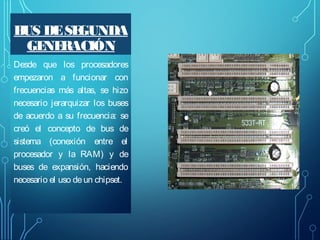

16. B DE SE
US
GUNDA
GE RACIÓN
NE
Desde que los procesadores
empezaron a funcionar con
frecuencias más altas, se hizo
necesario jerarquizar los buses
de acuerdo a su frecuencia: se
creó el concepto de bus de
sistema (conexión entre el
procesador y la RAM) y de
buses de expansión, haciendo
necesario el uso de un chipset.

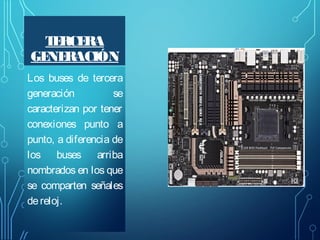

17. T RCE
E RA
GE RACIÓN
NE
Los buses de tercera
generación
se
caracterizan por tener
conexiones punto a
punto, a diferencia de
los buses arriba
nombrados en los que
se comparten señales
de reloj.

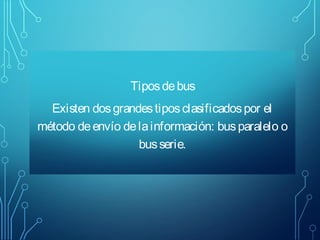

18. Tipos de bus
Existen dos grandes tipos clasificados por el
método de envío de la información: bus paralelo o
bus serie.

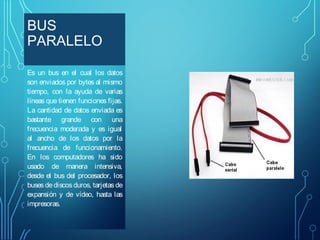

19. BUS
PARALELO
Es un bus en el cual los datos
son enviados por bytes al mismo
tiempo, con la ayuda de varias
líneas que tienen funciones fijas.
La cantidad de datos enviada es
bastante grande con una
frecuencia moderada y es igual
al ancho de los datos por la
frecuencia de funcionamiento.
En los computadores ha sido
usado de manera intensiva,
desde el bus del procesador, los
buses de discos duros, tarjetas de
expansión y de vídeo, hasta las
impresoras.

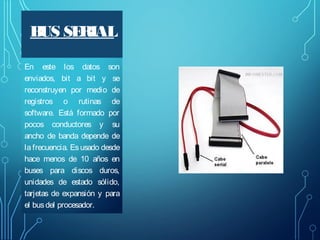

20. B SE
US RIAL
En este los datos son
enviados, bit a bit y se
reconstruyen por medio de
registros o rutinas de
software. Está formado por
pocos conductores y su
ancho de banda depende de
la frecuencia. Es usado desde
hace menos de 10 años en
buses para discos duros,
unidades de estado sólido,
tarjetas de expansión y para
el bus del procesador.
