1. UNIVERSIDAD TECNICA DE MACHALA
FACULTAD DE CIENCIAS QUIMICAS Y DE LA SALUD
ESCUELA DE ENFERMERIA
GRUPO # 6
DIAGRAMAS DE BLOQUES DE UN COMPUTADOR
ARQUITECTURA DE BUSES
INTEGRANTES:
JOFRE DIAZ
ALEXANDRA GUACHO
NURIA VILLA

2. DIAGRAMA DE
BLOQUES
En este se encuentran los bloques de
como esta compuesta la CPU, y la
forma de su conexión hacia sus otros
dispositivos tanto como de su
funcionamiento, entre ellos se
encuentran:
Unidades de entada y salida
Memoria RAM
Memoria ROM
Unidad Central De Procesos
Reloj
Buses de datos
Buses de direcciones

3. Dispositivos de entrada/salida o periféricos:
Por medio de los mismos se ingresan los
datos e instrucciones al computador y se
obtienen los resultados del proceso.

4. UNIDAD CENTRAL DE PROCESOS O CENTRAL PROCESSING UNIT:
(CPU)
Es la encargada de realizar el proceso con los datos
e instrucciones.
En definitiva, un microprocesador es un circuito
integrado capaz de ejecutar programas y controlar
las unidades necesarias, para dicha ejecución.
Dispone de dos bloques principales:
a) Unidad Aritmética y Lógica o Arithmetic Logic
Unit: (ALU)
Es donde se realizan las operaciones de los datos.
b) Unidad de Control:
Tiene como misión supervisar todo el proceso, para
lo cual recibe una señal eléctrica de sincronismo, de
un circuito llamado reloj o clock.

5. MEMORIA
Es cualquier lugar capaz de contener
datos, programas y/o resultados de
procesos.
Se las puede clasificar de la siguiente
manera:

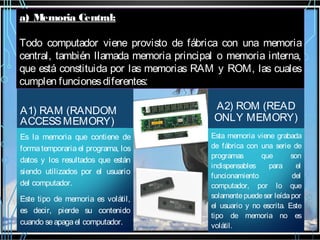

6. a) Memoria Central:
Todo computador viene provisto de fábrica con una memoria
central, también llamada memoria principal o memoria interna,
que está constituida por las memorias RAM y ROM, las cuales
cumplen funciones diferentes:
A1) RAM (RANDOM
ACCESS MEMORY)
Es la memoria que contiene de
forma temporaria el programa, los
datos y los resultados que están
siendo utilizados por el usuario
del computador.
Este tipo de memoria es volátil,
es decir, pierde su contenido
cuando se apaga el computador.
A2) ROM (READ
ONLY MEMORY)
Esta memoria viene grabada
de fábrica con una serie de
programas
que
son
indispensables
para
el
funcionamiento
del
computador, por lo que
solamente puede ser leída por
el usuario y no escrita. Este
tipo de memoria no es
volátil.

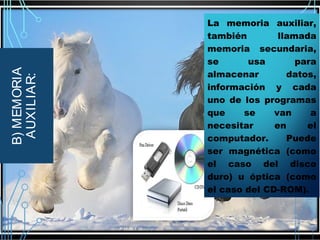

7. B) MEMORIA
AUXILIAR:
La memoria auxiliar,
también
llamada
memoria secundaria,
se
usa
para
almacenar
datos,
información y cada
uno de los programas
que
se
van
a
necesitar
en
el
computador.
Puede
ser magnética (como
el caso del disco
duro) u óptica (como
el caso del CD-ROM).

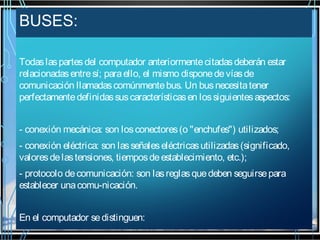

8. BUSES:
Todas las partes del computador anteriormente citadas deberán estar
relacionadas entre sí; para ello, el mismo dispone de vías de
comunicación llamadas comúnmente bus. Un bus necesita tener
perfectamente definidas sus características en los siguientes aspectos:
- conexión mecánica: son los conectores (o "enchufes") utilizados;
- conexión eléctrica: son las señales eléctricas utilizadas (significado,
valores de las tensiones, tiempos de establecimiento, etc.);
- protocolo de comunicación: son las reglas que deben seguirse para
establecer una comu-nicación.
En el computador se distinguen:

9. BUS DE
DIRECCIONES:
E un conjunto de líneas unidireccionales que salen de la CP
s
U,
y seleccionan los dispositivos de entrada/
salida o la posición
de la memoria con la que va a trabajar.

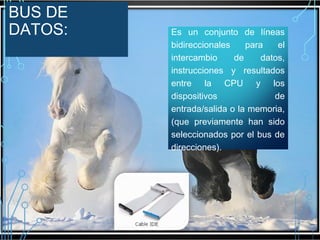

10. BUS DE
DATOS:
Es un conjunto de líneas
bidireccionales
para
el
intercambio
de
datos,
instrucciones y resultados
entre la CPU y los
dispositivos
de
entrada/salida o la memoria,
(que previamente han sido
seleccionados por el bus de
direcciones).

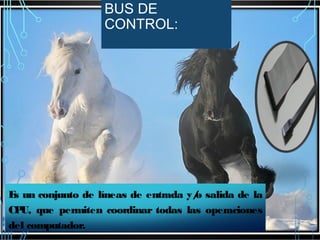

11. BUS DE
CONTROL:
E un conjunto de líneas de entrada y/ salida de la
s
o
CP que permiten coordinar todas las operaciones
U,
del computador.

12. ARQUITECTURA DE
LOS BUSES:
TIPOS DE
ARQUITECTURA

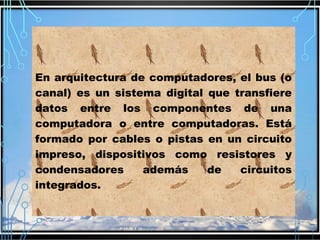

13. En arquitectura de computadores, el bus (o
canal) es un sistema digital que transfiere
datos entre los componentes de una
computadora o entre computadoras. Está
formado por cables o pistas en un circuito
impreso, dispositivos como resistores y
condensadores
además
de
circuitos
integrados.

14. F
UNCIONAM NT
IE O:
L función del bus es la de permitir la
a
conexión lógica entre distintos subsistemas de
un sistema digital, enviando datos entre
dispositivos de distintos órdenes: desde
dentro de los mismos circuitos integrados,
hasta equipos digitales completos que forman
parte de supercomputadoras.

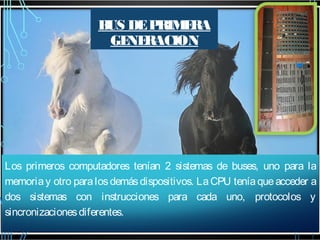

15. B DE P
US
RIM RA
E
GE RACION
NE
Los primeros computadores tenían 2 sistemas de buses, uno para la
memoria y otro para los demás dispositivos. La CPU tenía que acceder a
dos sistemas con instrucciones para cada uno, protocolos y
sincronizaciones diferentes.

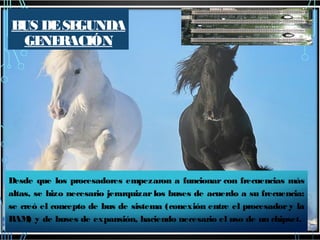

16. B DE SE
US
GUNDA
GE RACIÓN
NE
Desde que los procesadores empezaron a funcionar con frecuencias más
altas, se hizo necesario jerarquizar los buses de acuerdo a su frecuencia:
se creó el concepto de bus de sistema (conexión entre el procesador y la
RAM y de buses de expansión, haciendo necesario el uso de un chipset.
)

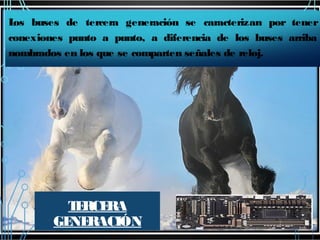

17. L buses de tercera generación se caracterizan por tener
os
conexiones punto a punto, a diferencia de los buses arriba
nombrados en los que se comparten señales de reloj.
T RCE
E RA
GE RACIÓN
NE

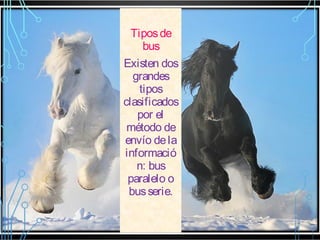

18. Tipos de
bus
Existen dos
grandes
tipos
clasificados
por el
método de
envío de la
informació
n: bus
paralelo o
bus serie.

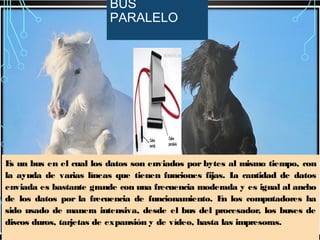

19. BUS
PARALELO
E un bus en el cual los datos son enviados por bytes al mismo tiempo, con
s
la ayuda de varias líneas que tienen funciones fijas. L cantidad de datos
a
enviada es bastante grande con una frecuencia moderada y es igual al ancho
de los datos por la frecuencia de funcionamiento. E los computadores ha
n
sido usado de manera intensiva, desde el bus del procesador, los buses de
discos duros, tarjetas de expansión y de vídeo, hasta las impresoras.

20. B SE
US RIAL
E este los datos son enviados, bit a bit y se reconstruyen por medio de registros o
n
rutinas de software. E
stá formado por pocos conductores y su ancho de banda
depende de la frecuencia. E usado desde hace menos de 10 años en buses para
s
discos duros, unidades de estado sólido, tarjetas de expansión y para el bus del
procesador.
