Este documento describe una configuración de enrutamiento estático para una red que conecta varias ciudades a un servidor. Se eligió la ruta Cartagena-Montería-Medellín-Cali para solicitudes y la ruta Cali-Medellín-Chocó-Valledupar-Cartagena para respuestas. También se asignaron direcciones IP y máscaras de subred a cada ciudad usando VLSM.

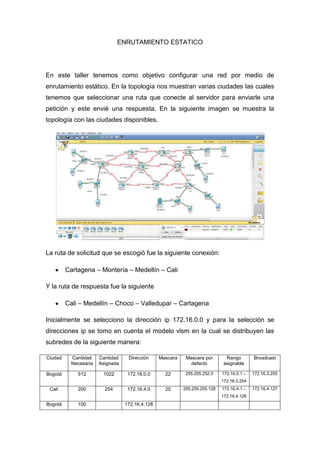

1. ENRUTAMIENTO ESTATICO
En este taller tenemos como objetivo configurar una red por medio de
enrutamiento estático. En la topología nos muestran varias ciudades las cuales
tenemos que seleccionar una ruta que conecte al servidor para enviarle una
petición y este envié una respuesta. En la siguiente imagen se muestra la
topología con las ciudades disponibles.
La ruta de solicitud que se escogió fue la siguiente conexión:
Cartagena – Montería – Medellín – Cali
Y la ruta de respuesta fue la siguiente
Cali – Medellín – Choco – Valledupar – Cartagena
Inicialmente se selecciono la dirección ip 172.16.0.0 y para la selección se
direcciones ip se tomo en cuenta el modelo vlsm en la cual se distribuyen las
subredes de la siguiente manera:
Ciudad Cantidad Cantidad Dirección Mascara Mascara por Rango Broadcast
Necesaria Asignada defecto asignable
Bogotá 512 1022 172.16.0.0 22 255.255.252.0 172.16.0.1 – 172.16.3.255
172.16.3.254
Cali 200 254 172.16.4.0 25 255.255.255.128 172.16.4.1 – 172.16.4.127
172.16.4.126
Bogotá 100 172.16.4.128

2. Cartagena 40
Cartagena 20
Cali 6
